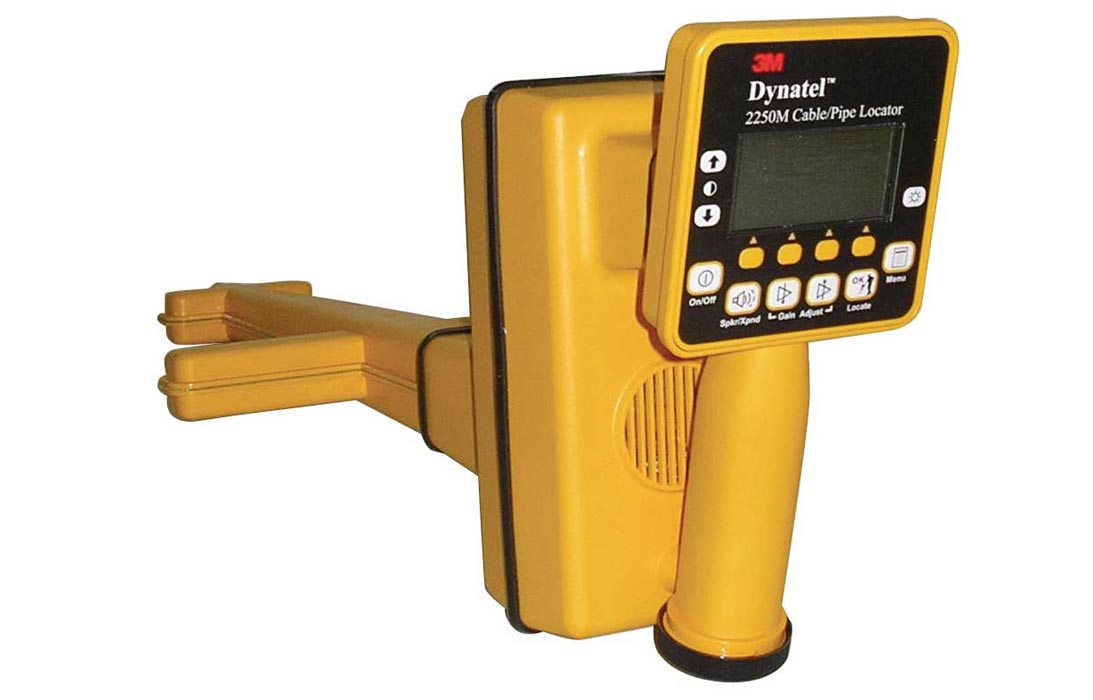

7000006213Dynatel™ 2250М-ID/EC5W-RT трассо- маркеро- искатель, 4 активных частоты, 5Вт

Номенклатурный номер: 121001-00078 Скопировано в буфер обмена

Описание (PDF)

Задать вопрос

Благодаря широкому набору частот (6 активных + 4 программируемых пользователем + пассивные частоты), максимальной выходной мощности генератора (12 Вт) и уникальной системе из нескольких антенн Трассоискатели Dynatel серии 2500 осуществляют уверенную идентификацию подземных коммуникаций даже в зонах с большой их концентрацией. Серьезным плюсом приборов данной серии является наличие режима визуализации траектории коммуникации на ЖК дисплее.

Основные возможности:

Отображения с представлением трасы: графическое отображение направления прокладки и местоположения кабелей
Пять режимов обнаружения: Представление трасы (Trace View), Направленный пик (Directional Peak), Направленный нуль (Directional Null), Одиночный (специальный) пик (Single (Special) Peak) и Индукционный пик (Induction Peak)
Шесть активных частот: 577, 1000, 8000, 33000, 82000, 200000
Всечастотный режим в прямом подключении (четыре частоты одновременно)
Четыре индукционные частоты: 8000, 33000, 82000, 200000
Выходная мощность до 5 Вт
Возможность работы с ПК через параллельный RS порт, в т.ч. обновление программного обеспечения
Возможность работы с GPS навигаторами

Перейти к сопутствующим товарам

Товар под заказ

Если Вас интересует данный товар, обратитесь к ответственному менеджеру для уточнения информации о цене и сроках поставки.

Ведущий менеджер по развитию продукта

Кузьмичев Степан Борисович

Тел.: +7 (495) 786-34-43, доб. 258

E-Mail: kuzmichev@ssd.ru

Отправить запрос

Параметры товара

Характеристики

Приемник
Режим работы	Непосредственный пиковый Непосредственный нуль Специальный пиковый
Активные частоты	577 Гц 8 кГц 33 кГц 133 кГц
Пассивные частоты	3,5 кГц (CATV - кабельное телевидение) 9÷30 кГц (LF)
Промышленные частоты	50 Гц (5-я и 9-я гармоники) 60 Гц (5-я и 9-я гармоники) 100/120 Гц (выпрямленное значение переменного тока)
Внешние частоты	273 Гц 333 Гц 340 Гц 393 Гц 400 Гц 460 Гц 512 Гц 560 Гц
Частоты, задаваемые пользователем	Четыре, в диапазоне 50~999 Гц
Дисплей	ЖК
Регулировка усиления	Ручная и автоматическая
Питание	Алкалиновые батареи типа АА (8 шт)
Продолжительность работы от батареи	30 часов (среднее значение)
Точность определения глубины залегания	±2 % ± 5 см для глубины 0-1,5 м ±6 % ± 5 см для глубины 1,5-3 м ±10 % ± 5 см для глубины 3-4,5 м
Глубина обнаружения	0-924 см
Температура эксплуатации	-20°C ... +50°C
Температура хранения	-20°C ... +70°C
Уровень пыле- влагозащищенности	IP 54
Габаритные размеры, мм	267x261x762
Масса, кг	2,3
Маркероискатель
Типы маркеров (устанавливаются при начальном конфигурировании)	Общего назначения Коммуникации Газопровод Телефония Водопровод Канализация Силовой кабель
Дальность обнаружения	Согласно характеристикам маркеров
Дальность считывания данных (шаровые маркеры XR-iD)	Все типы, кроме маркера для силового кабеля - 1,5 м Маркер для силового кабеля - 1 м
Дальность программирования (шаровые маркеры XR-iD)	30 см
Точность определения глубины залегания маркера	±15 % ± 5 см
Режим обнаружения двух типов маркеров	Любые два типа маркеров
Генератор
Режим поиска трассы	577 Гц 8 кГц 33 кГц 133 кГц
Режим поиска повреждения	10/20 Гц – поиск повреждения 577 Гц/33 кГц – поиск трассы
Тональный режим	577 Гц и 33 кГц, модуляция частотой 8 Гц
Индукционный режим	577 Гц и 33 кГц
Выходная мощность	5 Вт
Питание	Алкалиновые батареи типа С (LR14) (6 шт) Внешний источник питания 9–18 В
Продолжительность работы от батареи	50 часов (нормальный уровень мощности передачи) 10 часов (высокий уровень мощности передачи)
Габаритные размеры, мм	172x286x197
Масса генератора, кг	2,4
Масса приемника, кг	2,3

Комплектация

Приемник 2250M-iD	1 шт.
Генератор 5 Вт	1 шт.
Стержень заземления	1 шт.
Комплект Locator Coupler: - индукционные клещи Dyna-Coupler (размер 3'') - кабель подключения индукционных клещей - чехол для клещей	1 шт.
Кабель гальванического подключения с малыми зажимами (1,5 м)	1 шт.
Кабель для зарядки от автомобильного прикуривателя	1 шт.
Сумка для переноски	1 шт.
Инструкция по эксплуатации	1 шт.

Логистические параметры

Объем, м3:	0,119520
Вес, кг.:	12,5
