← Построение сети PON. Многоэтажный сектор.
Реализация сети PON в районе городской многоэтажной застройки

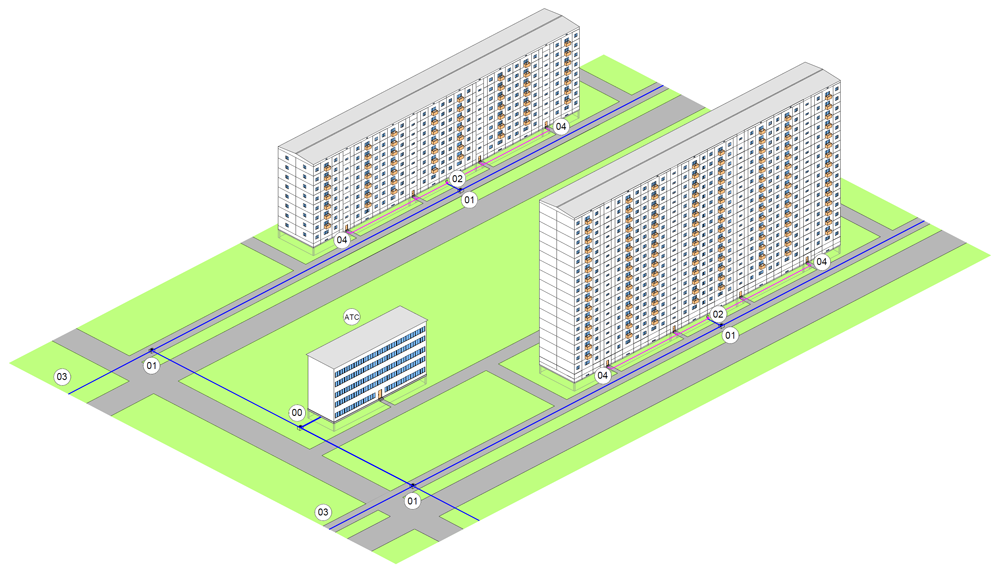

Разводка кабелей для группы домов
АТС
Дом 8 этажей, 4 квартиры на этаже, 4 подъезда, 128 квартир. Схема 1х32
Дом 8 этажей, 4 квартиры на этаже, 4 подъезда, 128 квартир. Схема 1х16:1х4
Дом 16 этажей, 4 квартиры на этаже, 4 подъезда, 256 квартир. Схема 1х8:1х8
| Наименование | |
|---|---|
| 00 | Колодец кабельной канализации ККСр |
| 01 | Муфта разветвительная |
| 02 | ШКОН-КПВ |
| 03 | Кабель волоконно-оптический магистральный |
| 04 | Кабель волоконно-оптический распределительный |
АТС
| Наименование | Ед. изм. | Кол. | |
|---|---|---|---|

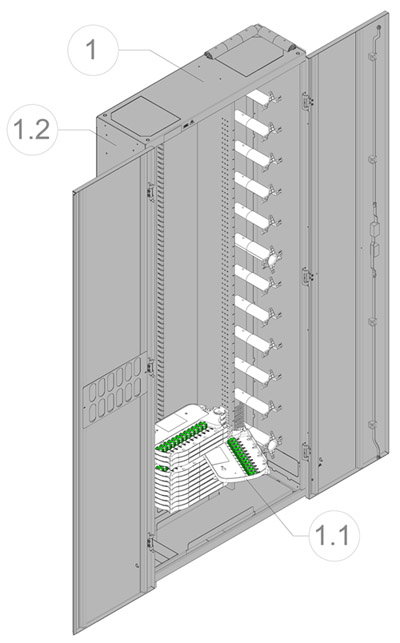

| 1 | Шкаф ВОКС-ФП-М 900х300х2200 мм (пустой) | шт. | 1 |
| 1.1 | Модуль кроссовый П-24 SC/APC (полная компл.) | шт. | 12 |
| 1.2 | Узел ввода ОК ВКР-3 | шт. | 3 |
Дом 8 этажей, 4 квартиры на этаже, 4 подъезда, 128 квартир. Схема 1х32

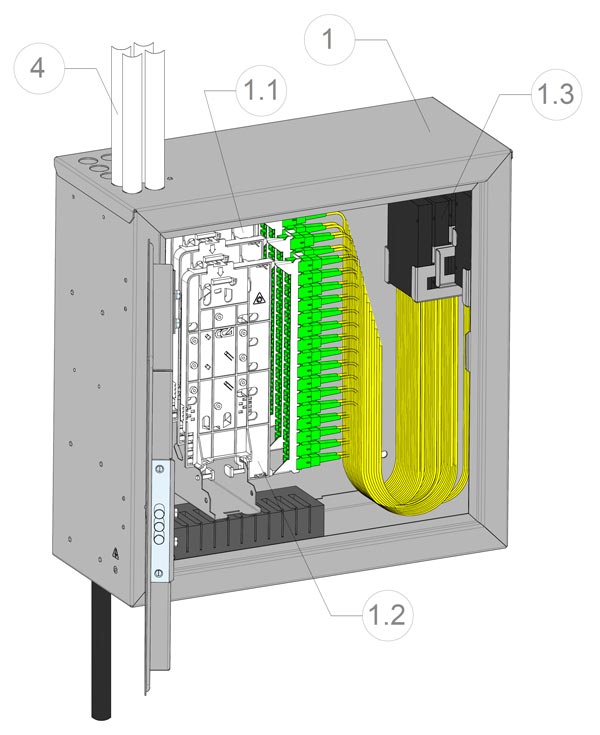

Домовой распределительный шкаф ШКОН-КПВ-192(6) с разветвителями PLC 1x32

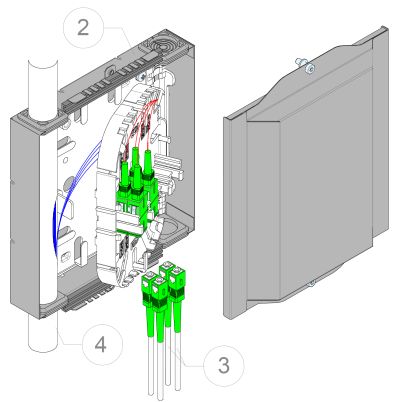

Этажная распределительная коробка ШКОН-ММА2 с адаптерными портами
| Наименование | Ед. изм. | Кол. | Чертежные виды | |
|---|---|---|---|---|
| 1 | ШКОН-КПВ-192(6) (корпус, кронштейн) | шт. | 1 | ШКОН-КПВ-192(6) ОРШ-128 |
| 1.1 | Модуль кроссовый К-12 SC/APC (полная компл.) | шт. | 1 | |
| 1.2 | Модуль кроссовый К-32 SC/APC (полная компл.) | шт. | 4 | |
| 1.3 | Разветвитель РО 1х32 PLC 2,0мм SC/APC 1,0м (станд. корпус) | шт. | 4 | |
| 2 | ШКОН-ММА/2 4SC/APC (полная компл.) | шт. | 32 | ШКОН-ММА/2-4SC/APC |
| 3 | ШОС S7 2,0мм SC/APC 40м | шт. | 128* | |
| 4 | Кабель ДРС ОК-НРС 12Х4 G.657A | км | 0,25* |
* - длина определяется проектом
Дом 8 этажей, 4 квартиры на этаже, 4 подъезда, 128 квартир. Схема 1х16:1х4

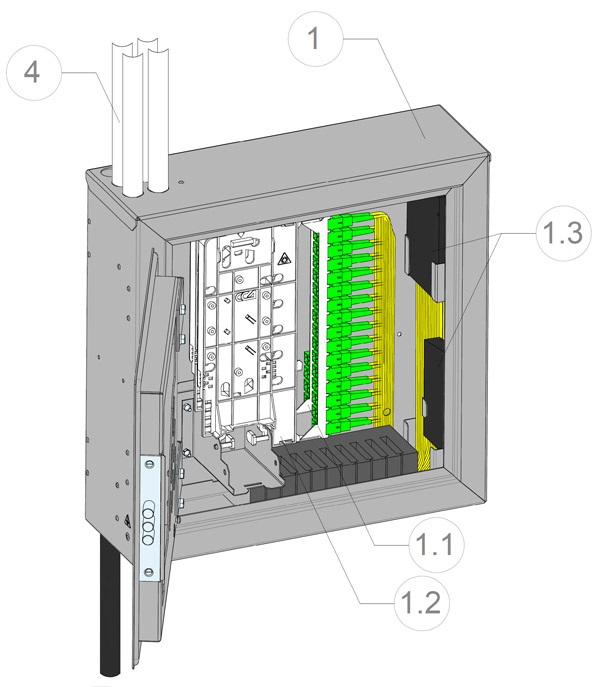

Домовой распределительный шкаф ШКОН-КПВ-64(2) с разветвителями 1 каскада PLC 1x16

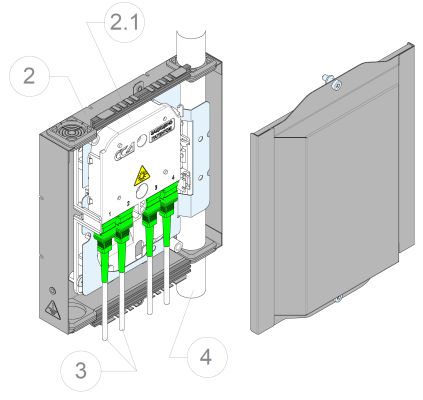

Этажная распределительная коробка ШКОН-ММА3 с модульным разветвителем 2 каскада PLC 1x4
Этажная распределительная коробка ШКОН-ММА3 с модульным разветвителем 2 каскада PLC 1x4
| Наименование | Ед. изм. | Кол. | Чертежные виды | |
|---|---|---|---|---|
| 1 | Шкаф ШКОН-КПВ-64(2) (корпус, кронштейн) | шт. | 1 | ШКОН-64(2) ОРШ-32 |
| 1.1 | Модуль кроссовый К-08 SC/APC (полная компл.) | шт. | 1 | |
| 1.2 | Модуль кроссовый К-32 SC/APC (полная компл.) | шт. | 1 | |
| 1.3 | Разветвитель РО 1х16 PLC 2,0мм SC/APC 1,0м (станд. корпус) | шт. | 2 | |
| 2 | Кросс ШКОН-ММА/3 М3 1SC/APC (без PLC) | шт. | 32 | ШКОН-ММА/3-1SC/APC |
| 2.1 | Разветвитель РО 1х4 PLC М3 SC/APC (модуль с адаптерами) | шт. | 32 | |
| 3 | ШОС S7 2,0мм SC/APC 40м | шт. | 128* | |
| 4 | Кабель ОК-НРС 12х1 G.657A | км | 0,25* |
* - длина определяется проектом
Дом 16 этажей, 4 квартиры на этаже, 4 подъезда, 256 квартир. Схема 1х8:1х8
Домовой распределительный шкаф ШКОН-КПВ-64(2) с разветвителями 1 каскада PLC 1x8

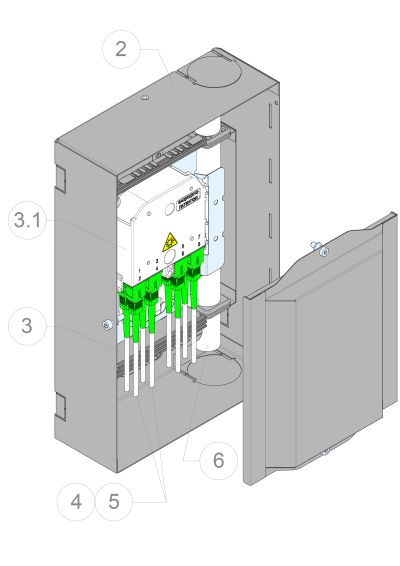

Этажная распределительная коробка ШКОН-ММА3 с модульным разветвителем каскада PLC 1x8 в кожухе защитном
Домовой распределительный шкаф ШКОН-КПВ-64(2) с разветвителями 1 каскада PLC 1x8
| Наименование | Ед. изм. | Кол. | Чертежные виды | |
|---|---|---|---|---|
| 1 | Шкаф ШКОН-КПВ-64(2) (корпус, кронштейн) | шт. | 1 | ШКОН-64(2) ОРШ-32 |
| 1.1 | Модуль кроссовый К-08 SC/APC (полная компл.) | шт. | 1 | |
| 1.2 | Модуль кроссовый К-32 SC/APC (полная компл.) | шт. | 1 | |
| 1.3 | Разветвитель РО 1х8 PLC 2,0мм SC/APC 1,0м (станд. корпус) | шт. | 4 | |
| 2 | Кожух защитный для ШКОН-ММА/МПА | шт. | 32 | Кожух защитный КЗ |
| 3 | Кросс ШКОН-ММА/3 М3 1SC/APC (без PLC) | шт. | 32 | ШКОН-ММА/3-1SC/APC |
| 3.1 | Разветвитель РО 1х8 PLC М3 SC/APC (модуль с адаптерами) | шт. | 32 | |
| 4 | ШОС S7 2,0мм SC/APC 40м | шт. | 128* | |
| 5 | ШОС S7 2,0мм SC/APC 60м | шт. | 128* |
|
| 6 | Кабель ОК-НРС 24х1 G.657A | км | 0,25* |
* - длина определяется проектом
АТС
Дом 8 этажей, 4 квартиры на этаже, 4 подъезда, 128 квартир. Схема 1х32
Дом 8 этажей, 4 квартиры на этаже, 4 подъезда, 128 квартир. Схема 1х16:1х4
