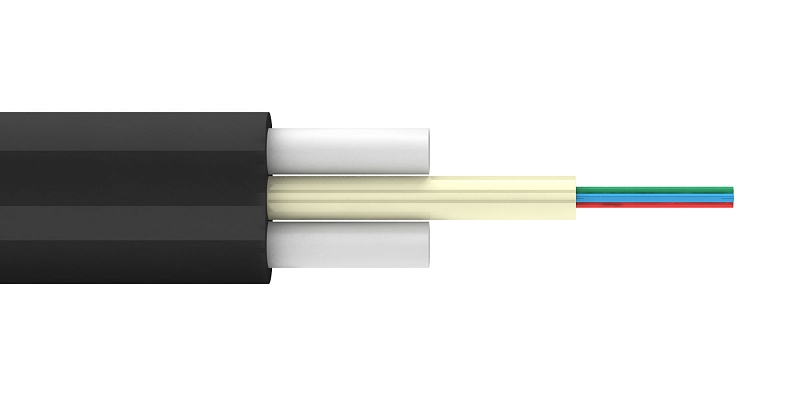

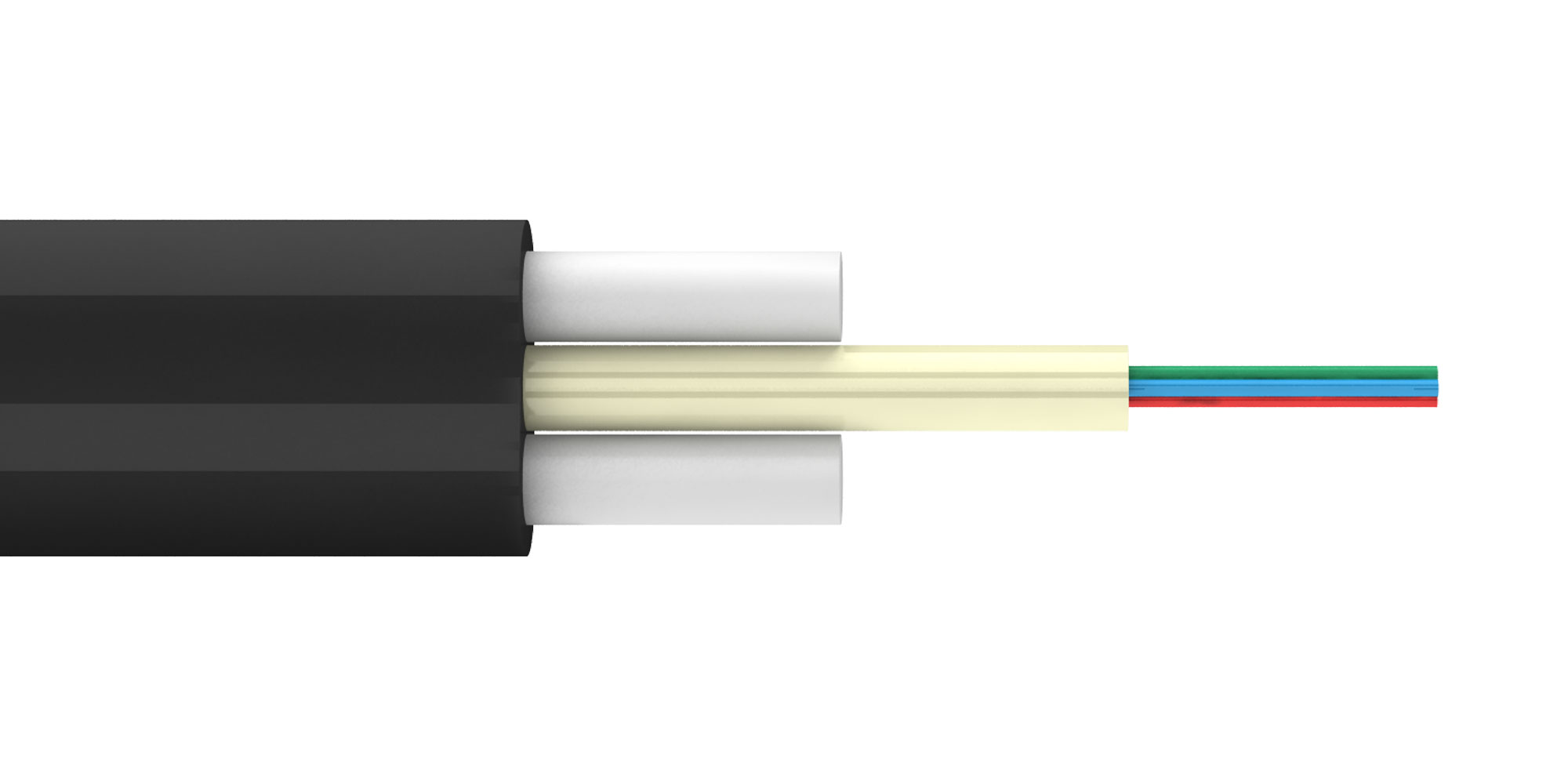

Кабель абонентский ОК-СМС-Т-нг(А)-HF 1XG657A ССД

Номенклатурный номер: 130905-00557

Описание

ОК-СМС нг Т 1XG657A ССД

  • ОК – оптический кабель;
  • СМС – тип кабеля;
  • нг(А) – негорючий с низким дымовыделением;
  • T – усиленная конструкция предназначена как для внутренней, так и для наружной прокладки;
  • 1 – количество волокон;
  • G.657.А – тип оптических волокон (одномодовое волокно, соответствующее рекомендациям G.657.А);
  • ССД – ЗАО "СВЯЗЬСТРОЙДЕТАЛЬ"


Кабель марки ОК-СМС применяется для подвеса на опорах линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями, а так же для прокладки внутри зданий, по внешним фасадам зданий, в кабельных лотках, в кабельных каналах, кабельной канализации, трубах, блоках, тоннелях.

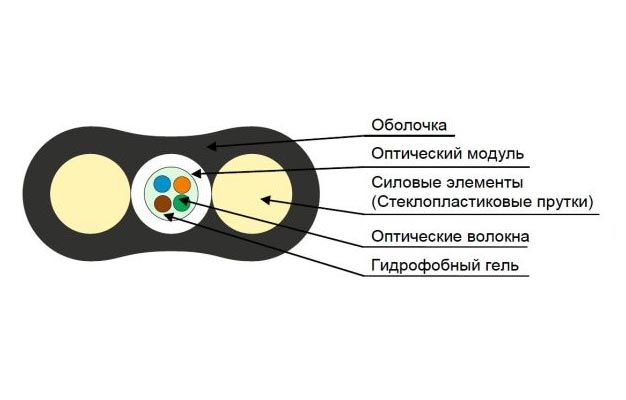

Конструкция:

Кабель содержит оптический модуль со свободно уложенными волокнами. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. В качестве силовых элементов используются два стеклопластиковых прутка. На оптический модуль и силовые элементы накладывается оболочка из полиэтилена средней плотности или негорючей композиции с низким дымовыделением.

Кабель марки ОК-СМС изготавливается по ТУ 3587-060-27564371-2012.

Цветовая идентификация оптических волокон:

Число волокон в модуле 4 6 8 10 12 16 24
Синий
Оранжевый
Зеленый
Коричневый
Серый -
Белый -
Красный - -
Черный - -
Желтый - - -
Фиолетовый - - -
Розовый - - - -
Бирюзовый - - - -
Cиний с черным кольцом - - - - -
Оранжевый с черным кольцом - - - - -
Зеленый с черным кольцом - - - - -
Коричневый с черным кольцом - - - - -
Серый с черным кольцом - - - - - -
Белый с черным кольцом - - - - - -
Красный с черным кольцом - - - - - -
Натуральный - - - - - -
Желтый с черным кольцом - - - - - -
Фиолетовый с черным кольцом - - - - - -
Розовый с черным кольцом - - - - - -
Бирюзовый с черным кольцом - - - - - -

* По согласованию с заказчиком цвета волокон могут быть изменены.
Прайс-лист
RUB
БЕЗ НДС
  • Розница:
    10 966.00
  • Опт. кол-во:
    4
  • Опт (-10%):
    9 869.40
  • Доп. скидка:
    нет
  • Москва
  • Доступно:
    12.01
  • Резерв:
    1.81
  • Наличие:
    13.82
  •
  • Производство:
    (в среднем)
    неск. недель
Параметры эксплуатации
Рабочая температура, °С-60…+70
Температура монтажа, °С-10…+50
Транспортировка и хранение, °С-60…+70
Миним. радиус изгиба, диаметров кабеля  не менее 10
Срок службы, год25
Срок гарантийной эксплуатации, годне менее 2
Миним. радиус изгиба ОВне менее 3 мм (в течение 10 мин)

Технические характеристики
Габаритные размеры ВОК, мм2,0x4,0
Раздавливающая нагрузка, кН/см1,5
Растягивающая нагрузка, Н300
Масса ОК, кг/км19,2
Кабель поставляется на деревянных барабанах ГОСТ5151-79. К каждой строительной длине прилагается паспорт.
