Описание

Задать вопрос

Колодец кабельной канализации связи предназначен для установки на газонах, тротуарах и на проезжей части улиц в качестве проходного, углового или разветвительного колодца связи (рекомендации по выбору колодцев для проектирования и строительства).

При отгрузке железобетонного изделия покрытого слоем гидроизоляции выдается паспорт качества с соответствующей отметкой.

Необходимость гидроизоляции вызвана разрушающими действиями грунтовых, талых, вод содержащих в себе агрессивные вещества ( хлориды, двуокись углерода и др.), под воздействием которых происходит выщелачивание бетонного камня, коррозия арматурного каркаса, другие виды химической, биологической коррозии которые при продолжительном воздействии приводят к постепенному разрушению строительных объектов.

Материал используемый при гидроизоляции изделий – битумно-латексная мастика, наносится механизированным методом напыления.

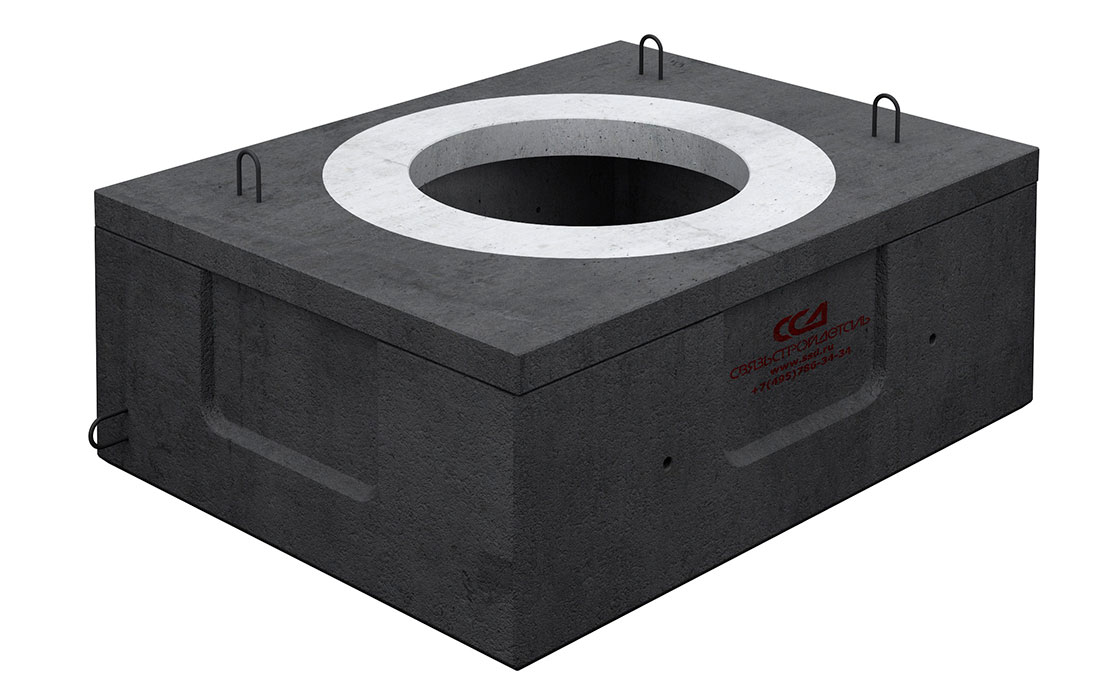

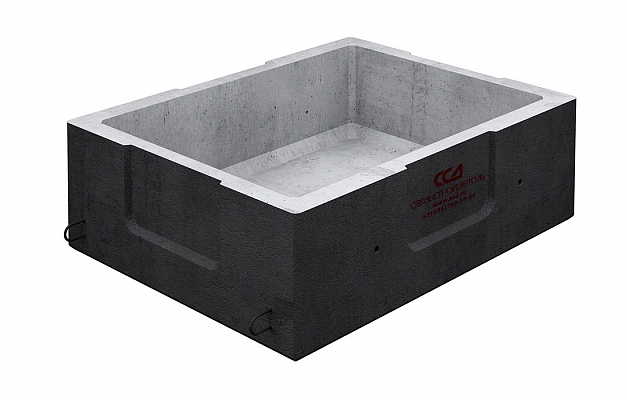

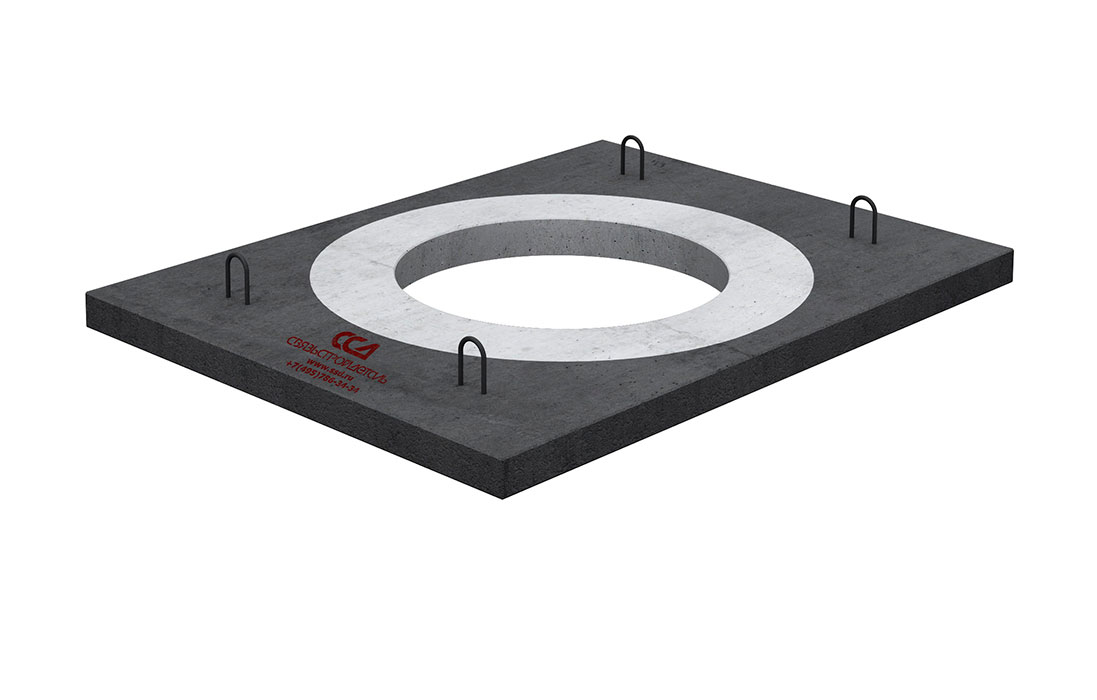

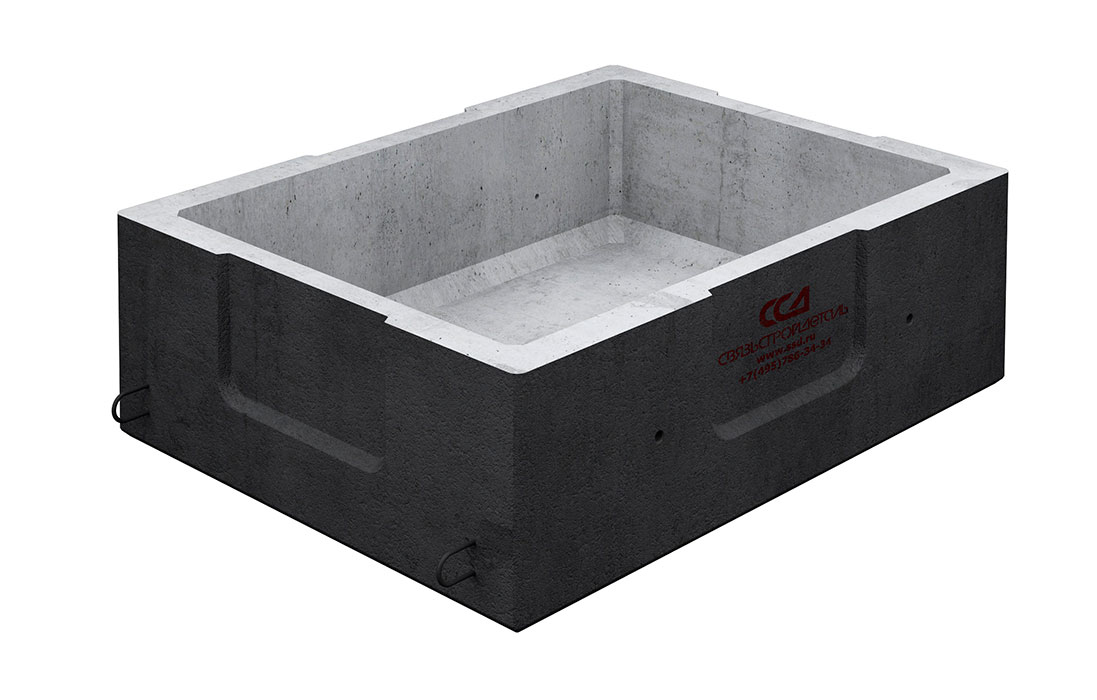

Конструкция имеет в сечении прямоугольную форму и состоит из двух элементов – корпуса и плиты покрытия с круглым отверстием диаметром 600 мм для формирования горловины с люком. В основании корпуса кабельного колодца связи с внутренней стороны расположена прямоугольная ниша. При необходимости, данную нишу вырезают (демонтируют) для создания дренажа колодца. На наружных поверхностях торцевых и боковых стен расположены глухие ниши, в пределах которых можно проделывать (высверливать) отверстия в местах ввода труб.

На торцевых поверхностях корпуса имеются петли для строповки при его погрузке и разгрузке с автомобиля, а также для монтажа колодца в котлован. Торцевое расположение петель позволяет осуществлять погрузо-разгрузочные работы колодца кабельной канализации связи в сборе с плитой перекрытия за один подъём.

В варианте комплектации колодца «ГЕК» вместе с колодцем связи поставляется комплект внутренних металлоконструкций – стальные консоли КСО-1.

В варианте комплектации «Г» колодец поставляется без внутренних металлоконструкций. Консоли типа КСО-1 необходимо приобретать отдельно.

В качестве вводимых в колодец каналов могут использоваться разные по диаметру трубы кабельной канализации: трубы ССД-Пайп, хризотилцементные (асбестоцементные) трубы, любые виды полиэтиленовых труб – гладкие или гофрированные.

Глубина отметки верха колодца на тротуаре или газоне должна быть не менее 250 мм., а на проезжей части - не менее 330 мм. Выравнивание крышки люка колодца на высотную отметку дорожного полотна выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5, а также сегментов С4;С1.

Для идентификации завода изготовителя колодца в течение всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – «ССД». Данное решение было введено для контроля поставок изделия службами эксплуатации, приёмки, строительными органами, техническим надзором ввиду многочисленной фальсификации колодцев.

Все колодцы также имеют заводскую маркировку изделия на которой указывается: наименование изделия, вес изделия, номер партии, логотип компании, телефон.

Дополнительная информация о конструкционных особенностях линейки колодцев ККСр производимых ЗАО СВЯЗЬСТРОЙДЕТАЛЬ и нормах загрузки представлена в описании группы.

Отдельно о качестве производства ССД:

После совместных разработок ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ» учитывая воздействие агрессивной среды, современные условия эксплуатации, железобетонные изделия производства ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ», выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.

Колодец кабельной канализации связи изготавливается из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс бетона-В20; морозостойкость-F100;водонепроницаемость-W4.

Класс бетона показывает фактическую прочность материала из которого изготовлено изделие, прочность бетона измеряется в кгс/см2. Чем выше класс бетона, тем лучше его технические характеристики: прочность бетона, морозостойкость, водонепроницаемость.

Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.

Водонепроницаемость - способность материала не пропускать влагу под определенным давлением в течение определённого времени.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС 13 969.57 руб.
Мелкий опт нет
Оптовая скидка 0%
Цена оптовая, с НДС по запросу
Дистрибьюторская скидка нет
Цена розничная, без НДС 11 641.31 руб.
Мелкий опт нет
Оптовая скидка 0%
Цена оптовая, без НДС по запросу
Дистрибьюторская скидка нет
Наличие
Центральный склад (Москва) 0 шт
Удаленный склад (МО, Домодедово) 0 шт
Региональный склад (Новосибирск) 0 шт
Прогнозируемый срок поставки
несколько дней *
Параметры товара
Характеристики
Класс бетона В20 (261,9 кгс/см²)
Морозостойкость F100 (100 циклов замораживания и оттаивания)
Водонепроницаемость W4 (0,4 Мпа)
Кол-во каналов Определяется проектом
Габаритные размеры, мм
- L 1370
- B 1050
- H 500
Кол-во и размеры ниш в боковых стенках, мм 2/410х315
Кол-во и размеры ниш в торцевых стенках, мм 2/410х315
Площадь поверхности изделия, м² 3,6
Масса, кг 790
Комплектация
Корпус 1 шт.
Плита перекрытия колодца 1 шт.
Консоль КСО-1 ( 1 уп.) 4 шт.
Логистические параметры
Объем, м3: 0,240000
Вес, кг.: 780,00000
