Номенклатурный номер: 110102-00016

Описание

Предназначен для установки на газонах, тротуарах и на проезжей части улиц в качестве проходного, углового или разветвительного (рекомендации по выбору колодцев для проектирования и строительства).

Колодец имеет в сечении трапециевидную форму и состоит из двух элементов – верхней и нижней половин. На элементах колодца имеются петли для строповки при погрузке и разгрузке их с автомобиля, а также для опускания в котлован. Перекрытие верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люком. В основании нижней половины колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На торцевых стенках расположены сквозные отверстия для ввода двух труб с внутренним диаметром 100 мм. На внутренних поверхностях боковых стенок имеются ниши для ввода каналов - по одной на каждой боковой стене. При необходимости, стенки ниш высверливаются или вырезаются углошлифовальной машиной того размера, который необходим для ввода соответствующего количества труб.

В варианте комплектации «Г» колодец поставляется без внутренних металлоконструкций. Кронштейны с ершами под стандартные консоли ККЧ, а также консоли типа КСО необходимо приобретать отдельно.

В качестве вводимых в колодец каналов могут использоваться как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм, а на проезжей части - не менее 330 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5, а также сегментов.

Для идентификации завода-изготовителя колодца в течении всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – ССД.

Дополнительная информация о конструкционных особенностях линейки колодцев производимых СВЯЗЬСТРОЙДЕТАЛЬ и нормах загрузки представлена в описании группы.

Подробная информация о назначении, характеристиках и полном цикле монтажа колодца представлена в «Рекомендации по сборке ККСр-2-10(80)».

Отдельно о качестве производства ССД:
Учитывая современные условия эксплуатации, частые переходы через 0°C и воздействие различных антигололёдных реагентов, компания «СВЯЗЬСТРОЙДЕТАЛЬ» после совместных разработок с НИИ ЖБ, выпускает элементы колодцев из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс – В 20; морозостойкость – F 100; водонепроницаемость – W-4.

Элементы колодцев отличаются не только высокой морозостойкостью и водонепроницаемостью, но и высокой стойкостью к коррозии. Опыт эксплуатации колодцев ССД в условиях Москвы, в течение последних 25-лет показал, что только с такими характеристиками колодцы полностью соответствуют требованиям операторов связи, строящих собственную кабельную канализацию (отзывы о применении колодцев производства СВЯЗЬСТРОЙДЕТАЛЬ).

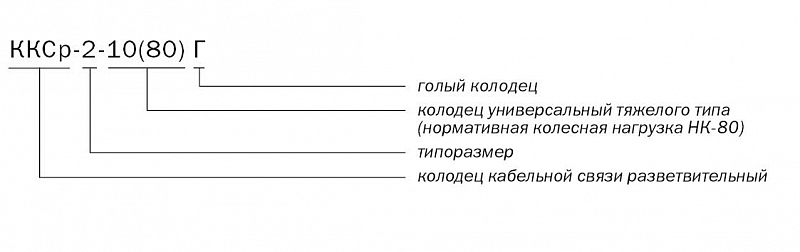

Маркировка
Прайс-лист
RUB
  • Цена розн.*
    7 028.49
  • Цена с НДС (18%)
    8 293.62
  • Цена опт.*
    6 606.78
  • Цена с НДС (18%)
    7 796.00
* Информация для юридических лиц. Относительно указания в прайс-листе и на сайте ССД цен на продукцию без учета НДС: Компания-продавец...
Информация для юридических лиц.
Относительно указания в прайс-листе и на сайте ССД цен на продукцию без учета НДС: Компания-продавец добросовестно исполняет обязанности, установленные законодательством о налогах и сборах, и подтверждает, что выставленный Покупателю счет-фактура дает ему законное право принять к вычету уплаченную сумму НДС.
Склад
Москва
  • Доступно:
    0
  • Резерв:
    5
  • Наличие:
    5
  •
  • Срок поставки партии равной оптовому кол-ву:
    неск. дней
Кол-во каналов Определяется проектом
Габаритные размеры, мм
- L 1350
- L₁ 1250
- B 1030
- B₁ 930
- H 1560
- a 480
- h 570
Кол-во и размеры ниш в боковых стенках, мм 2/220х440
Масса, кг 1360
Колодец ККСр-2 нижний элемент 1 шт.
Колодец ККСр-2 верхний элемент 1 шт.
  • Логистические параметры

Объем, м3: 0.574
Вес, кг.: 1360
