Номенклатурный номер: 110101-00014 Скопировано в буфер обмена

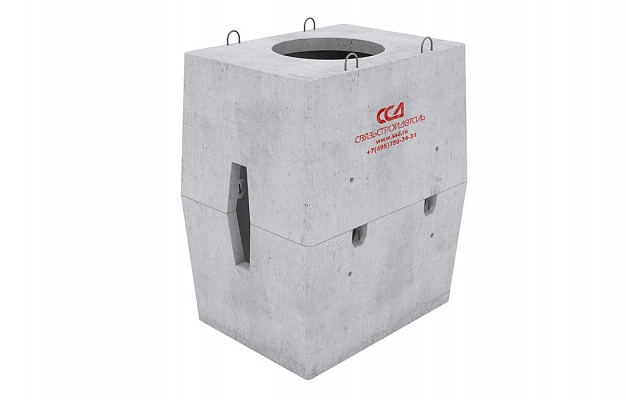

Колодец ККСр-2-10(80) ГЕК-ССД (В20) внешний вид 1

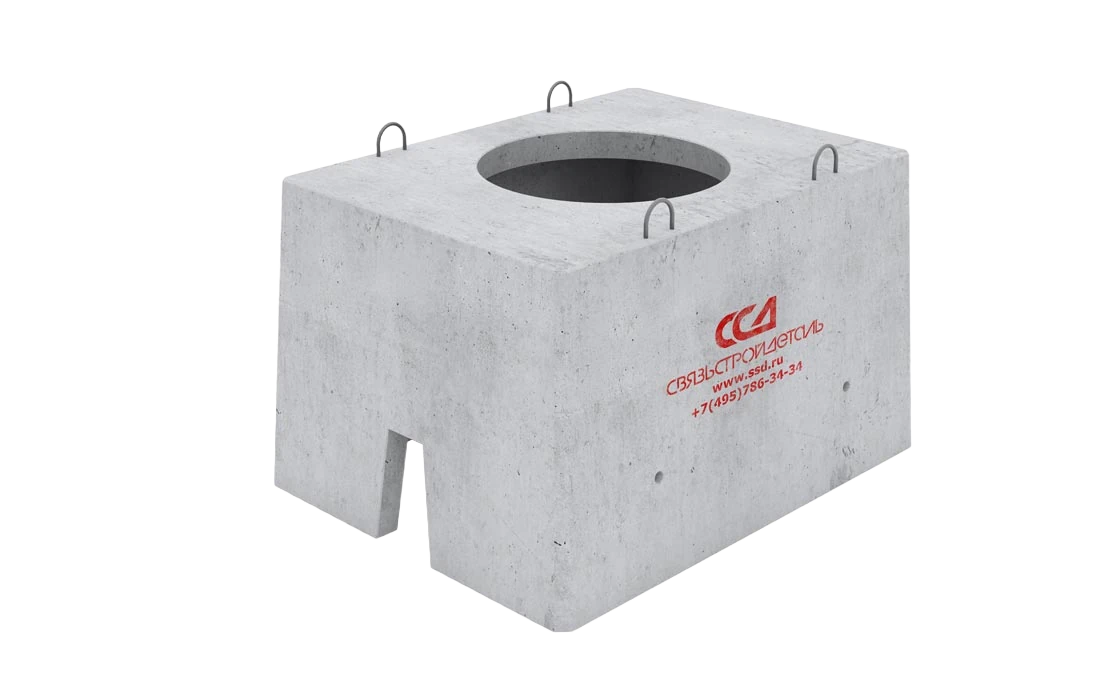

Колодец ККСр-2-10(80) ГЕК-ССД (В20) внешний вид 2

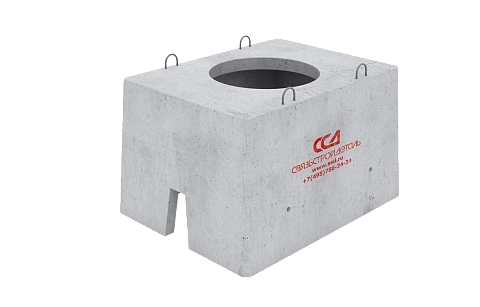

Колодец ККСр-2-10(80) ГЕК-ССД (В20) внешний вид 3

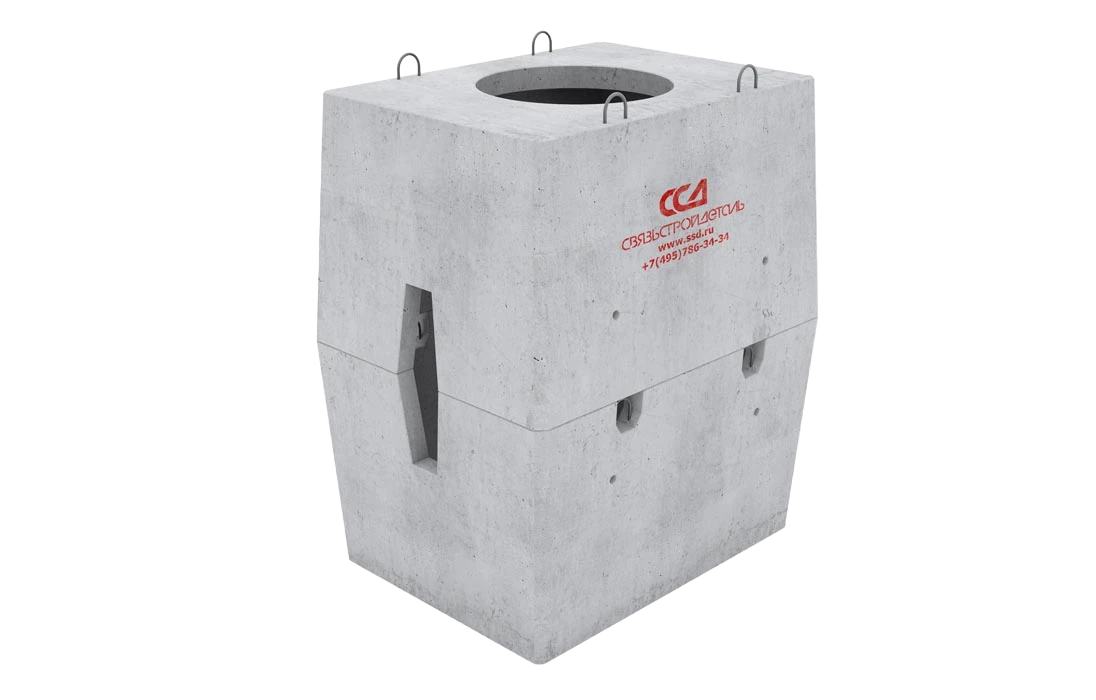

Колодец ККСр-2-10(80) ГЕК-ССД (В20) внешний вид 4
Колодец ККСр-2-10(80) ГЕК-ССД (В20) внешний вид 5

Описание

Предназначен для установки на газонах, тротуарах и на проезжей части улиц в качестве проходного, углового или разветвительного колодца (рекомендации по выбору колодцев для проектирования и строительства).

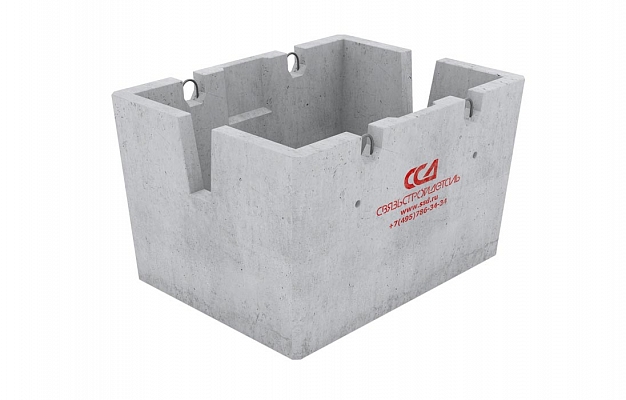

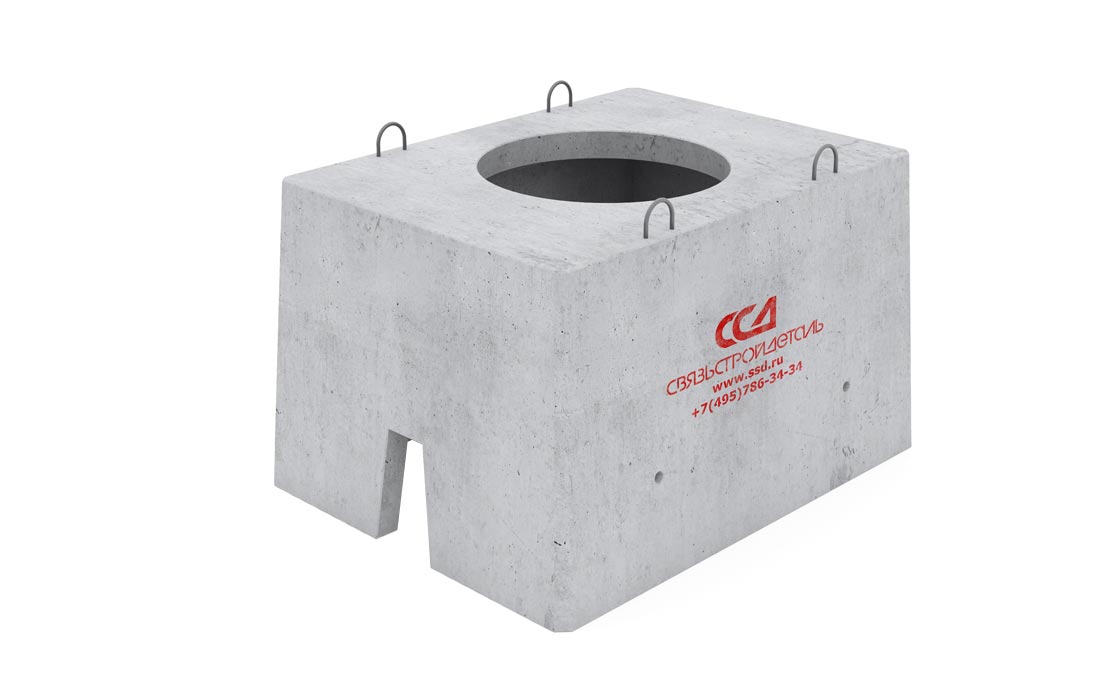

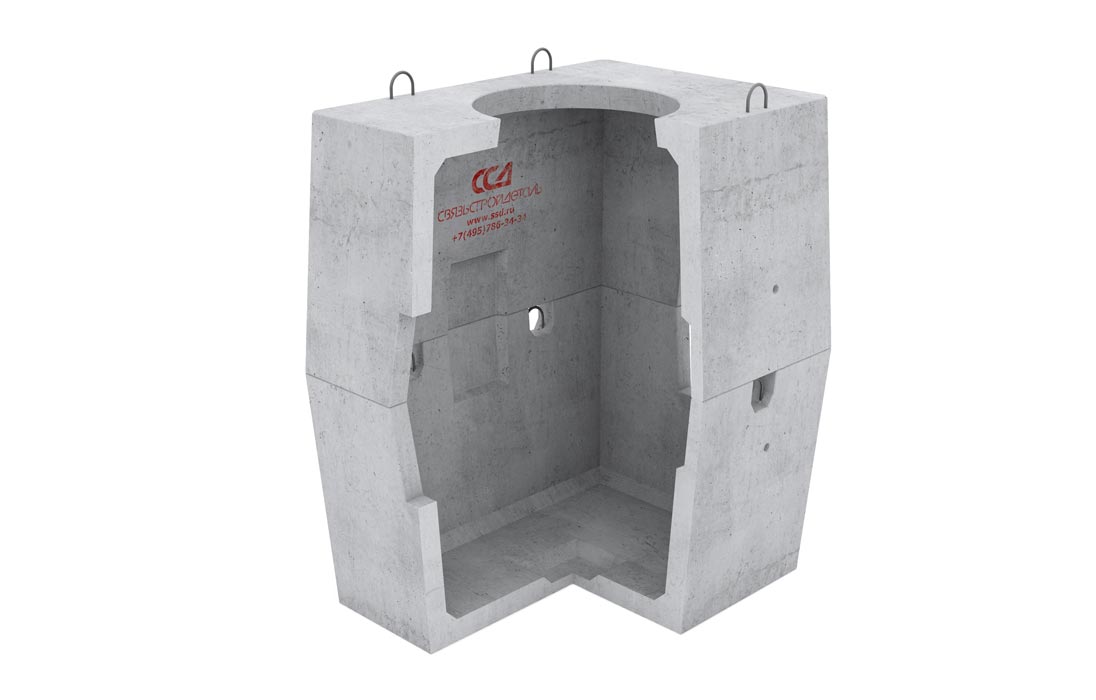

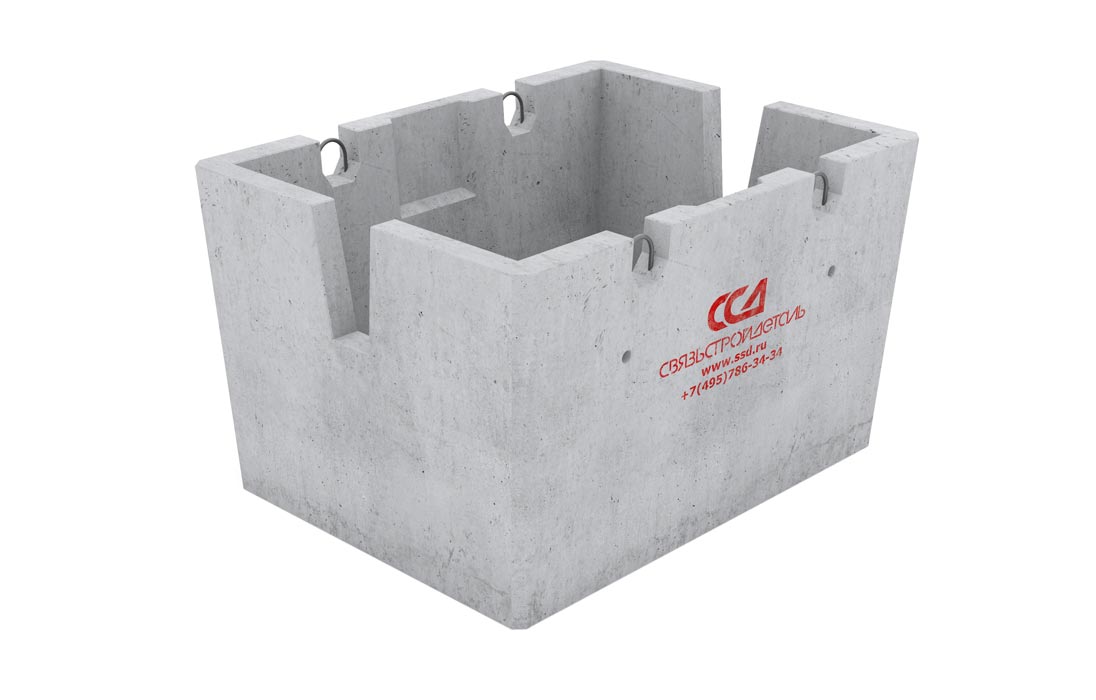

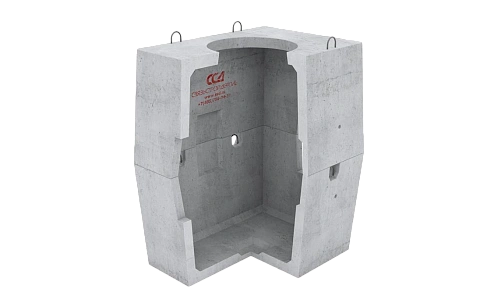

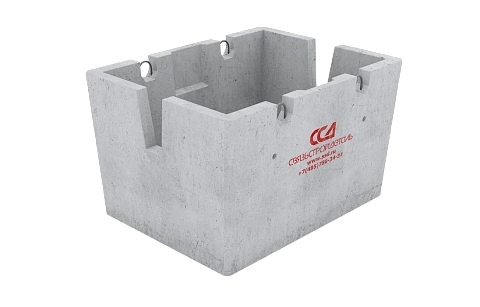

Колодец имеет в сечении трапециевидную форму и состоит из двух элементов – верхней и нижней половин. На элементах колодца имеются петли для строповки при погрузке и разгрузке их с автомобиля, а также для опускания в котлован. Перекрытие верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люком. В основании нижней половины колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На торцевых стенках расположены сквозные отверстия для ввода двух труб с внутренним диаметром 100 мм. На внутренних поверхностях боковых стенок имеются ниши для ввода каналов - по одной на каждой боковой стене. При необходимости, стенки ниш высверливаются или вырезаются углошлифовальной машиной того размера, который необходим для ввода соответствующего количества труб.

В варианте комплектации «ГЕК» вместе с колодцем отдельно поставляются внутренние металлоконструкции – вертикальные кронштейны, ерши с гайками и шайбами.

В качестве вводимых в колодец каналов могут использоваться как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм, а на проезжей части - не менее 330 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5, а также сегментов.

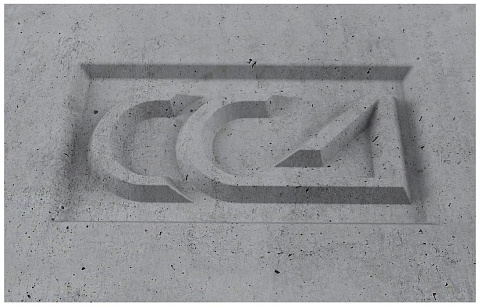

Для идентификации завода-изготовителя колодца в течении всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – ССД.

Дополнительная информация о конструкционных особенностях линейки колодцев производимых СВЯЗЬСТРОЙДЕТАЛЬ и нормах загрузки представлена в описании группы.

Подробная информация о назначении, характеристиках и полном цикле монтажа колодца представлена в «Рекомендации по сборке ККСр-2-10(80)».

Отдельно о качестве производства ССД:

После совместных разработок ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ» учитывая воздействие агрессивной среды, современные условия эксплуатации, железобетонные изделия производства ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ», выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.

Колодец кабельной канализации связи изготавливается из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс бетона-В20 ; морозостойкость-F100;водонепроницаемость-W4.

Класс бетона показывает фактическую прочность материала из которого изготовлено изделие, прочность бетона измеряется в кгс/см2. Чем выше класс бетона, тем лучше его технические характеристики: прочность бетона, морозостойкость, водонепроницаемость.

Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.

Водонепроницаемость - способность материала не пропускать влагу под определенным давлением в течение определённого времени.


Устаревший номенклатурный №: 110101-00041, 110102-00016

Перейти к сопутствующим товарам

Маркировка
В корзину
шт
Прайс-лист
Цена розничная, с НДС на 23.04.2021 14 405.64 руб.
Мелкий опт 14 шт
Оптовая скидка 8%
Цена оптовая, с НДС 13 253.19 руб.
Крупный опт 28 шт
Оптовая скидка 18%
Цена оптовая, с НДС 11 812.62 руб.
Дистрибьюторская скидка нет
Цена розничная, без НДС на 23.04.2021 12 004.70 руб.
Мелкий опт 14 шт
Оптовая скидка 8%
Цена оптовая, без НДС 11 044.33 руб.
Крупный опт 28 шт
Оптовая скидка 18%
Цена оптовая, без НДС 9 843.85 руб.
Дистрибьюторская скидка нет
Наличие
Центральный склад (МО, Домодедово) 0 шт
Склад ЖБИ (Москва) 658 шт
Региональный склад (Новосибирск) 0 шт
Региональный склад (Екатеринбург) 0 шт
Наличие у дистрибьюторов (118 шт)
Планируемое поступление на склад (71 шт)
Срок поставки
В наличии
Параметры товара
Характеристики
Класс бетона В20 (261,9 кгс/см²)
Морозостойкость F100 (100 циклов замораживания и оттаивания)
Водонепроницаемость W4 (0,4 Мпа)
Кол-во каналов:
- для медножильных кабелей 2
- для оптический кабелей Определяется проектом
Габаритные размеры, мм
- L 1350
- L₁ 1250
- B 1030
- B₁ 930
- H 1560
- a 480
- h 570
Кол-во и размеры ниш в боковых стенках, мм 2/220х440
Площадь поверхности изделия, м² 9,5
Масса, кг 1355
Комплектация
Колодец ККСр-2 нижний элемент1 шт.
Колодец ККСр-2 верхний элемент1 шт.
Кронштейн ККП-604 шт.
Ерш с резьбой, с гайкой и шайбой8 шт.
Логистические параметры
Объем, м3: 2,169180
Вес, кг.: 1355
