Номенклатурный номер: 110101-00069 Скопировано в буфер обмена

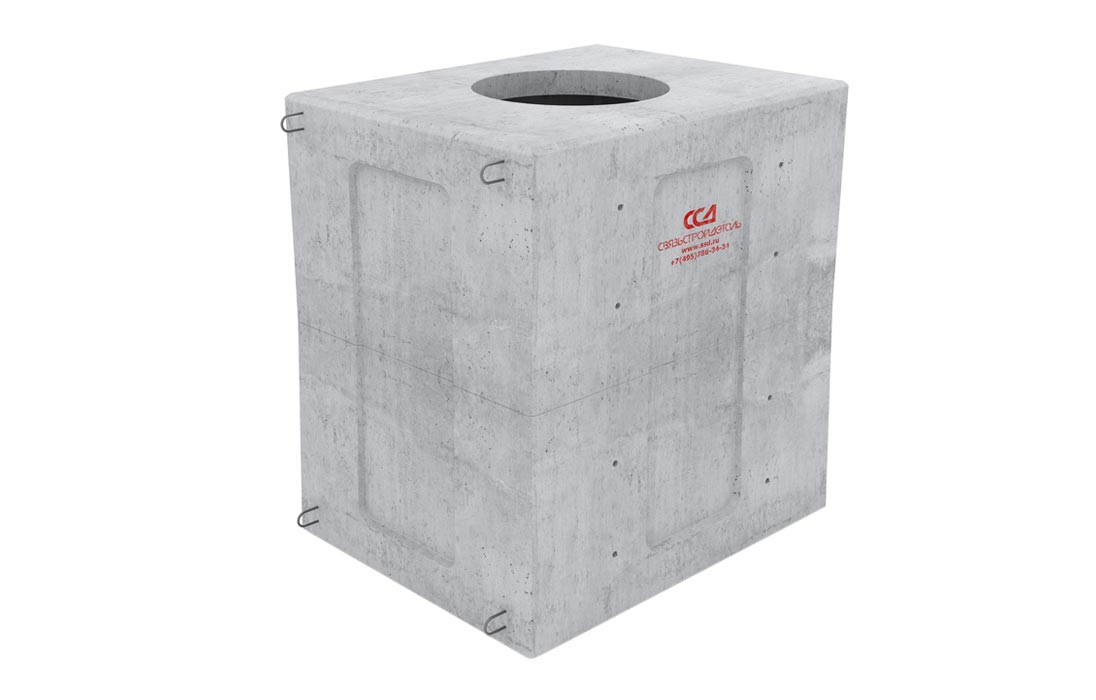

Колодец ККСр-2,5-10(80) ГЕК-ССД (В25) внешний вид 1
Колодец ККСр-2,5-10(80) ГЕК-ССД (В25) внешний вид 2
Колодец ККСр-2,5-10(80) ГЕК-ССД (В25) внешний вид 3
Колодец ККСр-2,5-10(80) ГЕК-ССД (В25) внешний вид 4
Колодец ККСр-2,5-10(80) ГЕК-ССД (В25) внешний вид 5

Описание

Предназначен для установки на газонах, тротуарах и на проезжей части улиц в качестве проходного, углового или разветвительного колодца (рекомендации по выбору колодцев для проектирования и строительства).

ККСр-2,5 – это тип колодца нового поколения, который имеет вертикальные стенки, что позволяет более эффективно использовать пространство камеры колодца и размещать в нем большее количество кабельных муфт.

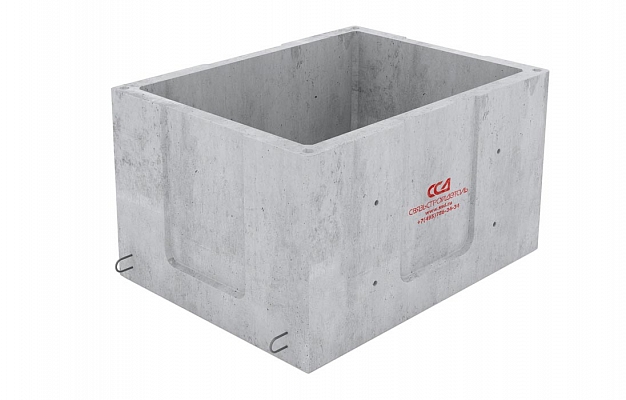

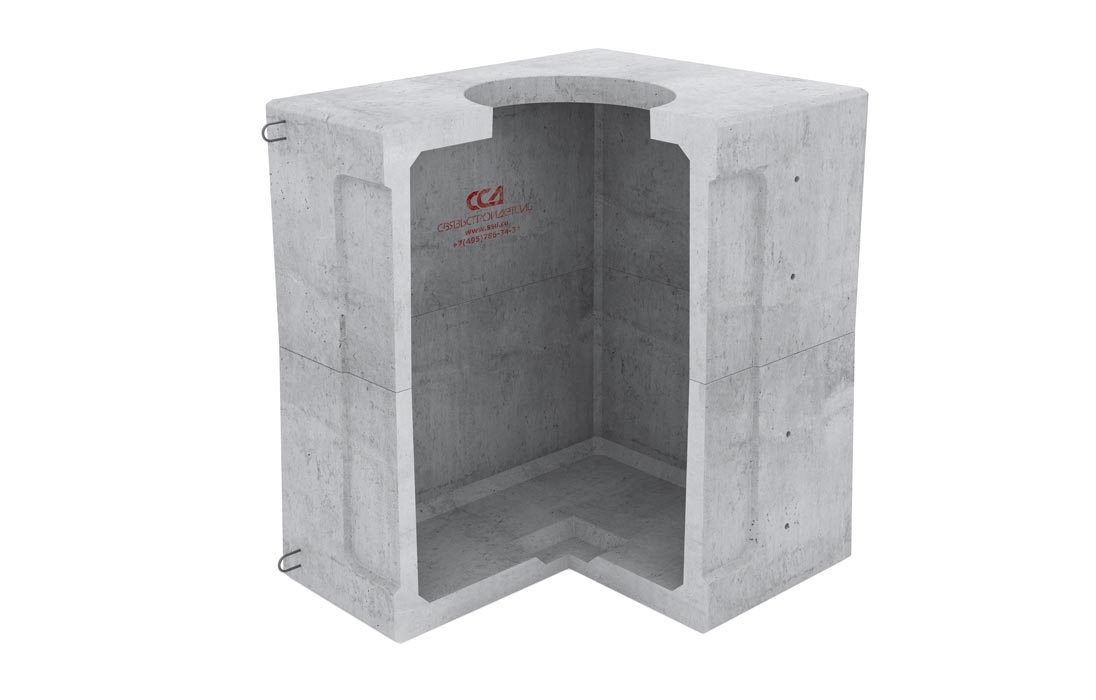

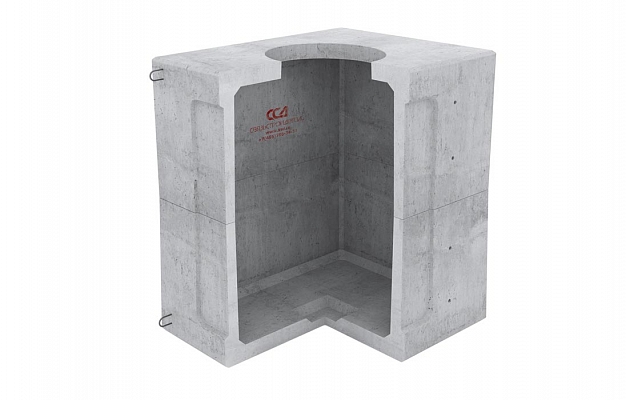

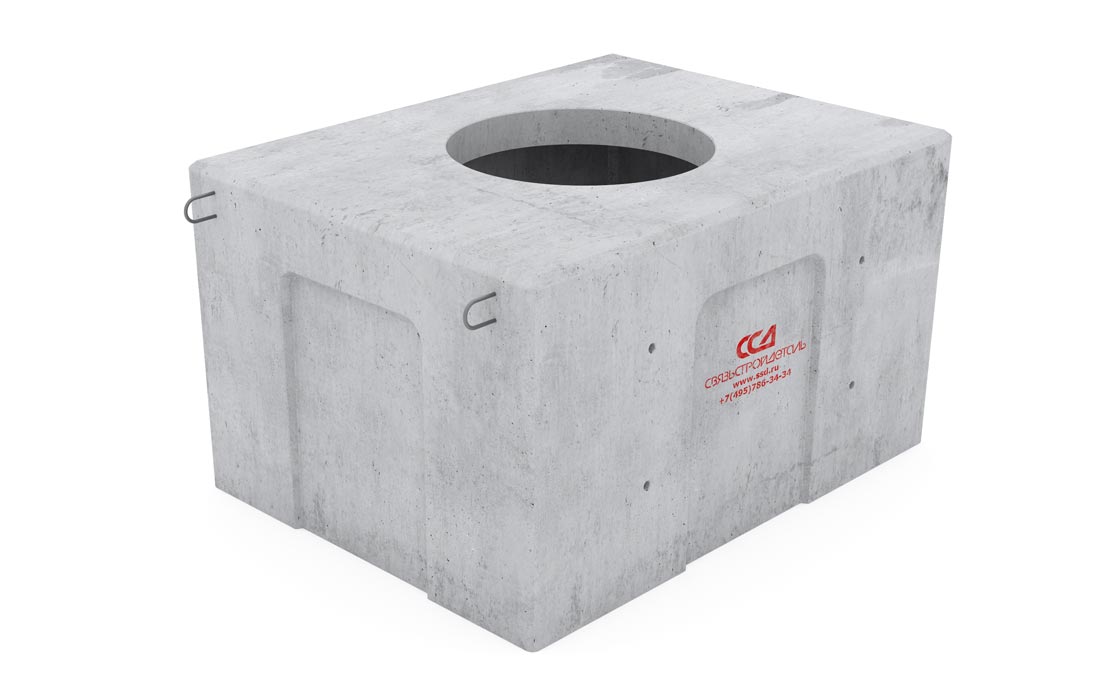

Колодец имеет в сечении прямоугольную форму и состоит из двух элементов – верхней и нижней половин. Перекрытие верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люком. В основании нижней половины колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На наружных поверхностях торцевых и боковых стен расположены ниши, в пределах которых можно проделывать отверстия для ввода каналов. В виду того, что стенки в нишах не имеют отверстий, это позволяет в местах строительства кабельных колодцев проделывать (высверливать) отверстия в тех местах, в которых к колодцу подходят трубы.

На торцевых поверхностях верхнего и нижнего элементов колодца имеются петли для строповки при погрузке и разгрузке колодца с автомобиля, а также для опускания его элементов в котлован.

В варианте комплектации «ГЕК» вместе с колодцем отдельно поставляются внутренние металлоконструкции – вертикальные кронштейны, ерши с гайками и шайбами.

В качестве вводимых в колодец каналов могут использоваться разные по диаметру как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.

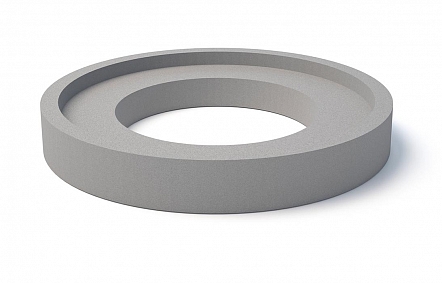

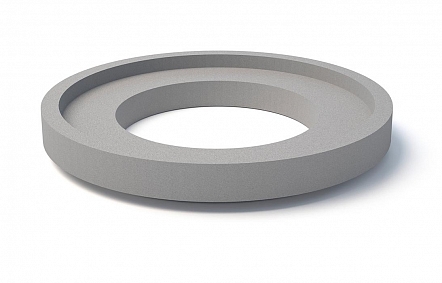

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм, а на проезжей части - не менее 330 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5, а также сегментов. За счет увеличенной площади перекрытия колодца, в отличие от традиционного колодца ККСр-2, можно формировать горловину колодца применяя ступенчатые кольца типа КО-ЧП и КО-Ч.

Для идентификации завода-изготовителя колодца в течение всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – ССД.

Дополнительная информация о конструкционных особенностях линейки колодцев производимых СВЯЗЬСТРОЙДЕТАЛЬ и нормах загрузки представлена в описании группы.

Подробная информация о назначении, характеристиках и полном цикле монтажа колодца представлена в «Рекомендации по сборке ККСр-2,5-10(80)».

Отдельно о качестве производства ССД:

После совместных разработок ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ» учитывая воздействие агрессивной среды, современные условия эксплуатации, железобетонные изделия производства ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ», выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.

Колодец кабельной канализации связи изготавливается из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс бетона-В25 ; морозостойкость-F200;водонепроницаемость-W8.

Класс бетона показывает фактическую прочность материала из которого изготовлено изделие, прочность бетона измеряется в кгс/см2. Чем выше класс бетона, тем лучше его технические характеристики: прочность бетона, морозостойкость, водонепроницаемость.

Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.

Водонепроницаемость - способность материала не пропускать влагу под определенным давлением в течение определённого времени.


Устаревший номенклатурный №: 110102-00046

Перейти к сопутствующим товарам

Маркировка
В корзину
шт
Прайс-лист
Цена розничная, с НДС на 07.05.2021 22 916.40 руб.
Мелкий опт 13 шт
Оптовая скидка 8%
Цена оптовая, с НДС 21 083.09 руб.
Крупный опт 26 шт
Оптовая скидка 18%
Цена оптовая, с НДС 18 791.45 руб.
Дистрибьюторская скидка нет
Цена розничная, без НДС на 07.05.2021 19 097.00 руб.
Мелкий опт 13 шт
Оптовая скидка 8%
Цена оптовая, без НДС 17 569.24 руб.
Крупный опт 26 шт
Оптовая скидка 18%
Цена оптовая, без НДС 15 659.54 руб.
Дистрибьюторская скидка нет
Наличие
Центральный склад (МО, Домодедово) 0 шт
Склад ЖБИ (Москва) 7 шт
Региональный склад (Новосибирск) 0 шт
Региональный склад (Екатеринбург) 0 шт
Планируемое поступление на склад (8 шт)
Срок поставки
В наличии
Параметры товара
Характеристики
Класс бетона В25 (327 кгс/см²)
Морозостойкость F200 (200 циклов замораживания и оттаивания)
Водонепроницаемость W8 (0,8 Мпа)
Кол-во каналов
- для медножильных кабелей 6
- для оптический кабелей Определяется проектом
Габаритные размеры, мм
- L 1370
- B 1050
- H 1560
Размеры ниш, мм 410х1320
Площадь поверхности изделия, м² 10,1
Масса, кг 1719
Комплектация
Нижний элемент колодца 1 шт.
Верхний элемент колодца 1 шт.
Кронштейн ККП-60 4 шт.
Ерш с резьбой, гайкой и шайбой 8 шт.
Логистические параметры
Объем, м3: 2,244060
Вес, кг.: 1719
