Номенклатурный номер: 110102-00005 Скопировано в буфер обмена
Колодец ККСр-3-10 Г-ССД (В20) внешний вид 1
Колодец ККСр-3-10 Г-ССД (В20) внешний вид 2
Колодец ККСр-3-10 Г-ССД (В20) внешний вид 3
Колодец ККСр-3-10 Г-ССД (В20) внешний вид 4
Колодец ККСр-3-10 Г-ССД (В20) внешний вид 5

Описание

Предназначен для установки на газонах и тротуарах в качестве проходного, углового или разветвительного колодца (рекомендации по выбору колодцев для проектирования и строительства).

Колодец имеет в сечении восьмиугольную форму и состоит из двух элементов – верхней и нижней половин. На элементах колодца имеются петли для строповки при погрузке и разгрузке их с автомобиля, а также для опускания в котлован. Перекрытие верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люком. В основании нижней половины колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На внутренних поверхностях торцевых стенок элементов колодца также имеются армированные ниши. В центре ниш расположены технологические отверстия для ввода двух труб с внутренним диаметром 100 мм. Для ввода и вывода каналов на наружных поверхностях боковых стенок колодца расположены по две ниши, с каждой из сторон. Так как стенки ниш армированы, то для ввода труб в колодец необходимо вырезать отверстия углошлифовальной машиной (болгаркой) или высверливать с помощью коронок.

В варианте комплектации «Г» колодец поставляется без внутренних металлоконструкций. Кронштейны с ершами под стандартные консоли ККЧ, а также консоли типа КСО необходимо приобретать отдельно.

В качестве вводимых в колодец каналов могут использоваться как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5; КО-ЧП и КО-Ч, а также сегментов.

Для идентификации завода-изготовителя колодца в течении всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – ССД.

Дополнительная информация о конструкционных особенностях линейки колодцев производимых СВЯЗЬСТРОЙДЕТАЛЬ и нормах загрузки представлена в описании группы.

Подробная информация о назначении, характеристиках и полном цикле монтажа колодца представлена в «Рекомендации по сборке ККСр-3-10».

Отдельно о качестве производства ССД:

После совместных разработок ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ» учитывая воздействие агрессивной среды, современные условия эксплуатации, железобетонные изделия производства ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ», выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.

Колодец кабельной канализации связи изготавливается из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс бетона-В20 ; морозостойкость-F100;водонепроницаемость-W4.

Класс бетона показывает фактическую прочность материала из которого изготовлено изделие, прочность бетона измеряется в кгс/см2. Чем выше класс бетона, тем лучше его технические характеристики: прочность бетона, морозостойкость, водонепроницаемость.

Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.

Водонепроницаемость - способность материала не пропускать влагу под определенным давлением в течение определённого времени.


Перейти к сопутствующим товарам

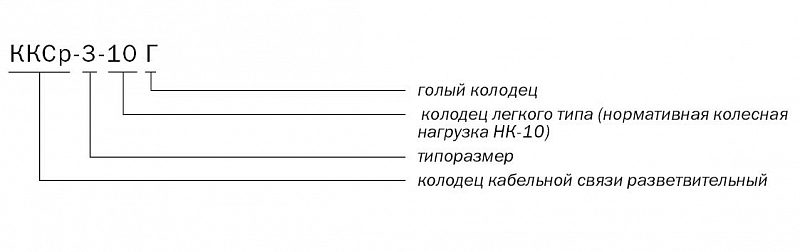

Маркировка
Товар снят с продажи

Товар-заменитель:


110101-00003 Колодец ККСр-3-10 ГЕК-ССД (В20)


Если Вы не удовлетворены заменой, обратитесь к ответственному менеджеру за консультацией.

Мазиев Роберт Раилевич
Тел.: +7 (495) 786-34-43, доб. 448
Параметры товара
Характеристики
Класс бетона В20 (261,9 кгс/см²)
Морозостойкость F100 (100 циклов замораживания и оттаивания)
Водонепроницаемость W4 (0,4 Мпа)
Кол-во каналов Определяется проектом
Габаритные размеры, мм
- L 1950
- L₁ 1810
- B 1160
- B₁ 1020
- В₂ 600
- H 1760
- a 595
- h 570
Кол-во и размеры ниш в боковых стенках, мм 4/420х800
Площадь поверхности изделия, м² 12,5
Масса, кг 1870
Комплектация
Колодец ККСр-3-10 нижний элемент 1 шт.
Колодец ККСр-3-10 верхний элемент 1 шт.
Логистические параметры
Объем, м3: 3,981120
Вес, кг.: 1860
