Номенклатурный номер: 110101-00060 Скопировано в буфер обмена

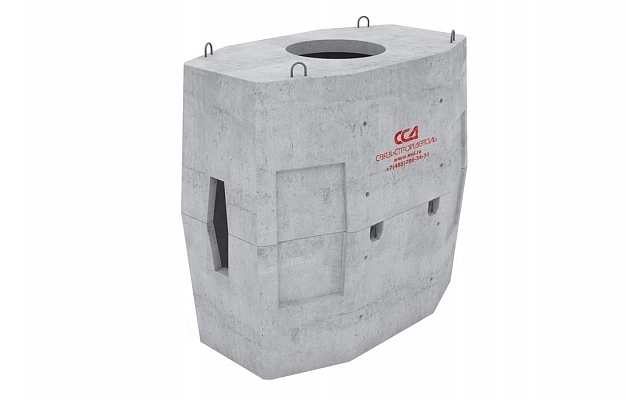

Колодец ККСр-3-80 ГЕК-ССД (В25) внешний вид 1
Колодец ККСр-3-80 ГЕК-ССД (В25) внешний вид 2
Колодец ККСр-3-80 ГЕК-ССД (В25) внешний вид 3
Колодец ККСр-3-80 ГЕК-ССД (В25) внешний вид 4
Колодец ККСр-3-80 ГЕК-ССД (В25) внешний вид 5

Описание

Задать вопрос (5)

Предназначен для установки на газонах, тротуарах и на проезжей части улиц в качестве проходного, углового или разветвительного колодца (рекомендации по выбору колодцев для проектирования и строительства).

ККСр-3-80 – это тип колодца нового поколения, который имеет вертикальные стенки, что позволило увеличить рабочий объём камеры колодца. Таким образом увеличенный объём камеры колодца позволяет монтировать в колодце кронштейны большей длины, большее количество консолей и большее количество кабеля, муфт.

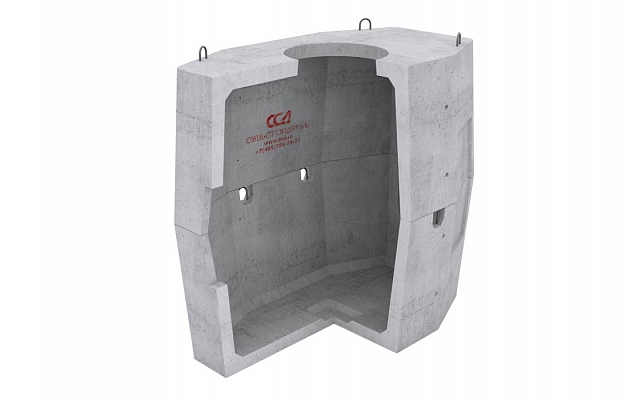

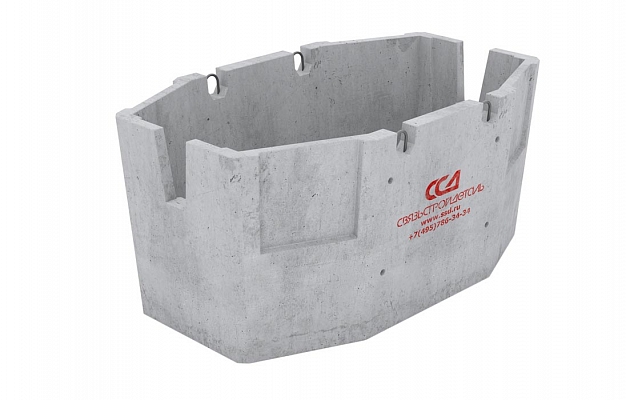

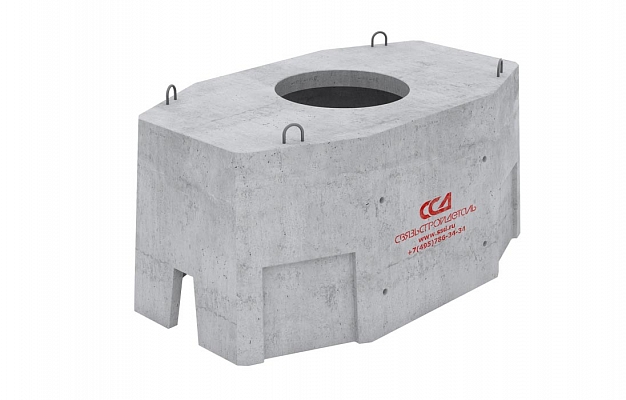

Колодец имеет в сечении восьмиугольную форму и состоит из двух элементов – верхней и нижней половин. Перекрытие верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люком. В основании нижней половины колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На наружных поверхностях торцевых и боковых стен расположены ниши, в пределах которых можно проделывать отверстия для ввода каналов. В виду того, что стенки в нишах не имеют отверстий, это позволяет в местах строительства кабельных колодцев проделывать (высверливать) отверстия в тех местах, в которых к колодцу подходят трубы.

На торцевых поверхностях корпуса имеются петли для строповки при его погрузке и разгрузке с автомобиля, а также для монтажа колодца в котлован.

В варианте комплектации «ГЕК» вместе с колодцем отдельно поставляются внутренние металлоконструкции – вертикальные кронштейны, ерши с гайками и шайбами.

В качестве вводимых в колодец каналов могут использоваться разные по диаметру как ССД-Пайп, хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.

Глубина отметки верха колодца на тротуаре или газоне должна быть не менее 250 мм., а на проезжей части - не менее 330 мм. Выравнивание крышки люка колодца на высотную отметку дорожного полотна выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5, а также сегментов С4; С1.

Для идентификации завода изготовителя колодца в течение всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – «ССД». Данное решение было введено для контроля поставок изделия службами эксплуатации, приёмки, строительными органами, техническим надзором ввиду многочисленной фальсификации колодцев. Все колодцы также имеют заводскую маркировку изделия на которой указывается: наименование изделия, вес изделия, номер партии, логотип компании, телефон.

Дополнительная информация о конструкционных особенностях линейки колодцев производимых СВЯЗЬСТРОЙДЕТАЛЬ и нормах загрузки представлена в описании группы.

Подробная информация о назначении, характеристиках и полном цикле монтажа колодца представлена в «Рекомендации по сборке ККСр-3-80».

Дополнительная информация о конструкционных особенностях линейки колодцев ККСр производимых ЗАО СВЯЗЬСТРОЙДЕТАЛЬ и нормах загрузки представлена в описании группы.

Отдельно о качестве производства ССД:

После совместных разработок ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ» учитывая воздействие агрессивной среды, современные условия эксплуатации, железобетонные изделия производства ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ», выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.

Колодец кабельной канализации связи изготавливается из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс бетона-В25; морозостойкость-F200;водонепроницаемость-W8.

Класс бетона показывает фактическую прочность материала из которого изготовлено изделие, прочность бетона измеряется в кгс/см2. Чем выше класс бетона, тем лучше его технические характеристики: прочность бетона, морозостойкость, водонепроницаемость.

Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.

Водонепроницаемость - способность материала не пропускать влагу под определенным давлением в течение определённого времени.


Устаревший номенклатурный №: 110102-00038

Перейти к сопутствующим товарам

Маркировка
В корзину
шт
Прайс-лист
Цена розничная, с НДС 21 522.64 руб.
Мелкий опт 9 шт
Оптовая скидка 5%
Цена оптовая, с НДС 20 446.50 руб.
Дистрибьюторская скидка нет
Цена розничная, без НДС 17 935.53 руб.
Мелкий опт 9 шт
Оптовая скидка 5%
Цена оптовая, без НДС 17 038.75 руб.
Дистрибьюторская скидка нет
Наличие
Центральный склад (Москва) 0 шт
Удаленный склад (МО, Домодедово) 0 шт
Региональный склад (Новосибирск) 0 шт
Прогнозируемый срок поставки
несколько дней *
Параметры товара
Характеристики
Класс бетона В25 (327 кгс/см²)
Морозостойкость F200 (200 циклов замораживания и оттаивания)
Водонепроницаемость W8 (0,8 Мпа)
Кол-во каналов Определяется проектом
Габаритные размеры, мм
- L 1950
- L₁ 1810
- B 1160
- B₁ 1020
- В₂ 600
- H 1760
- a 595
- h 570
Кол-во и размеры ниш в боковых стенках, мм 4/420х800
Площадь поверхности изделия, м² 13,6
Масса, кг 2250
Комплектация
Колодец ККСр-3-80 нижний элемент1 шт.
Колодец ККСр-3-80 верхний элемент1 шт.
Кронштейн ККП-1304 шт.
Ерш с резьбой, с гайкой и шайбой8 шт.
Логистические параметры
Объем, м3: 0,953000
Вес, кг.: 2380,00000
