Номенклатурный номер: 110101-00133 Скопировано в буфер обмена

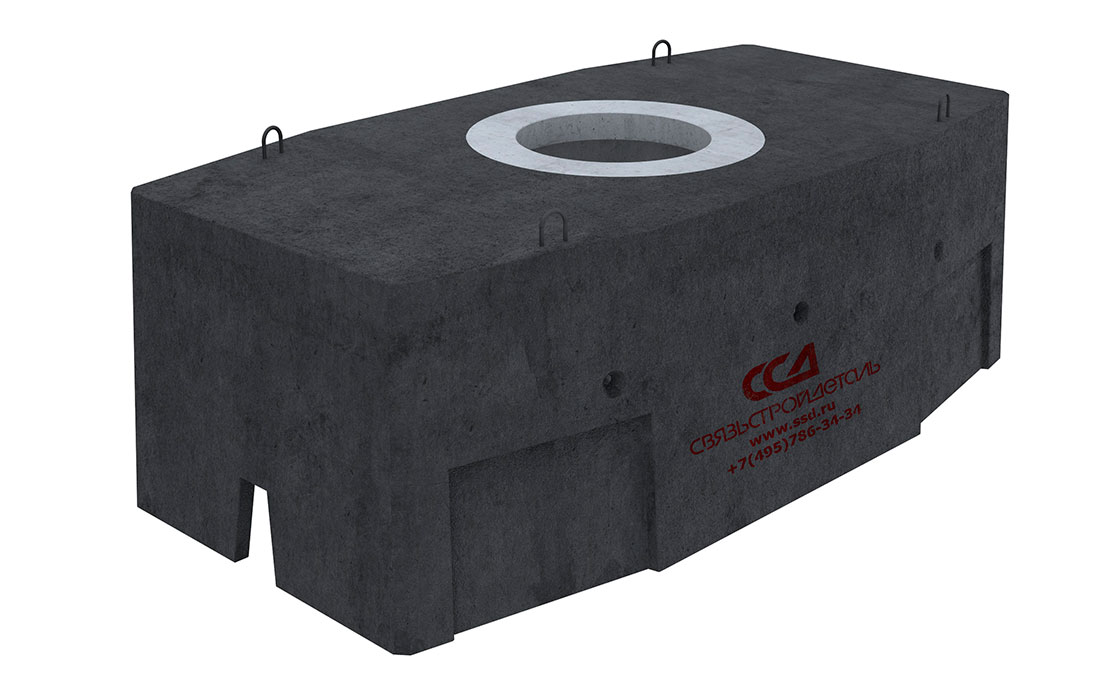

Колодец ККСр-5-10 ГЕК-ССД (В20) в битумно-латексной гидроизоляции внешний вид 1

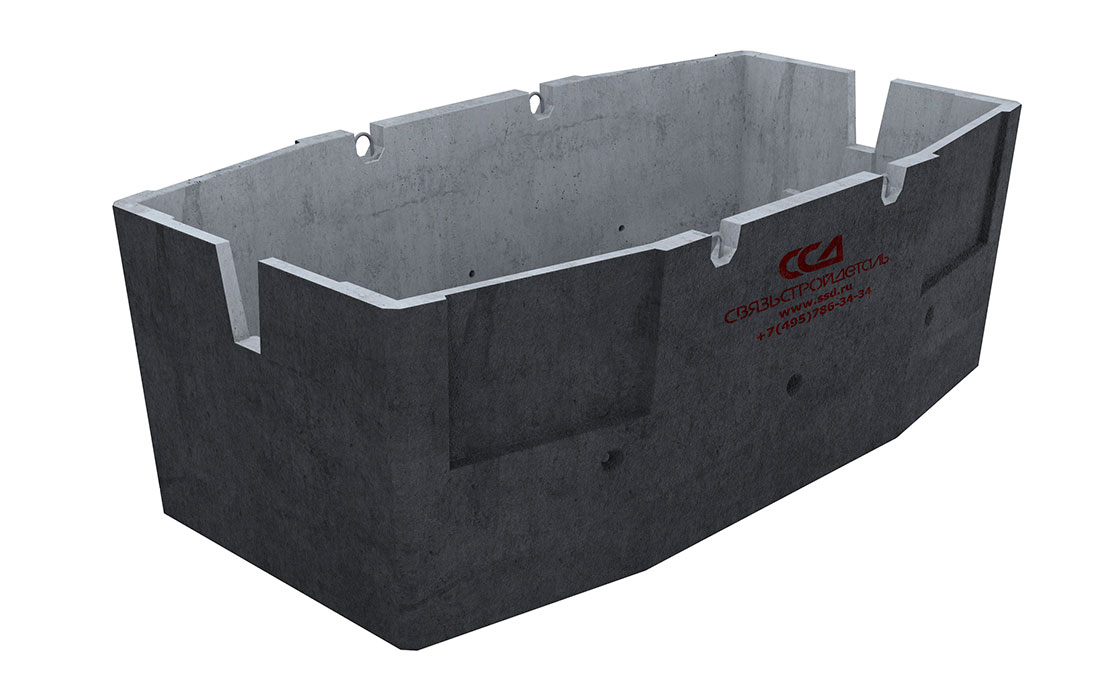

Колодец ККСр-5-10 ГЕК-ССД (В20) в битумно-латексной гидроизоляции внешний вид 2

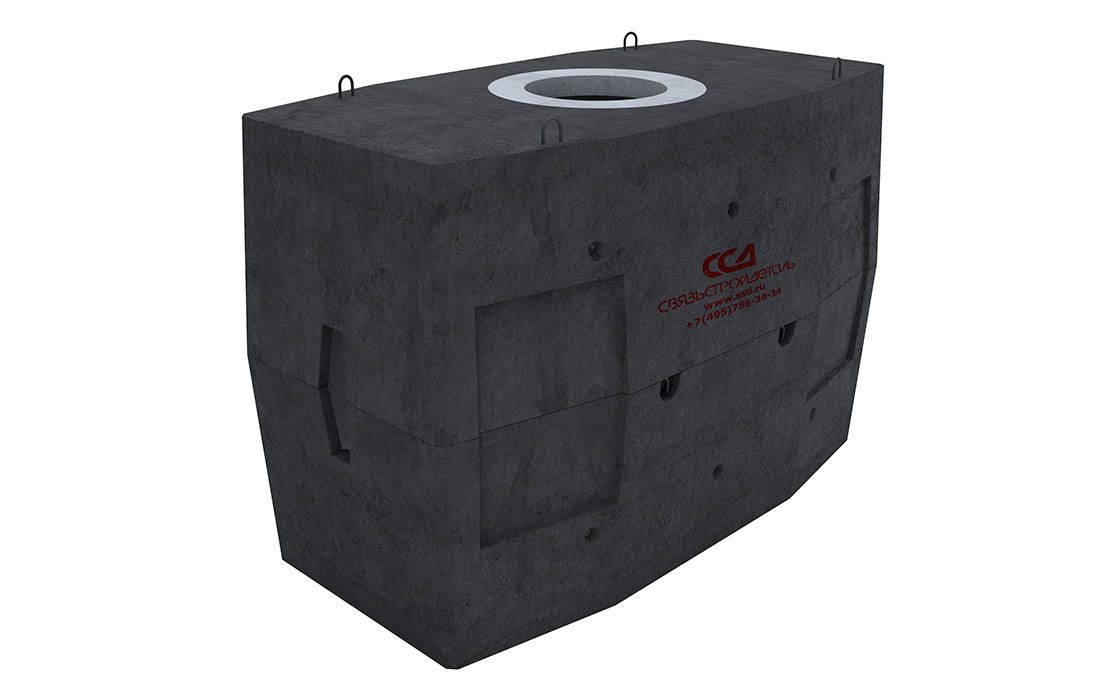

Колодец ККСр-5-10 ГЕК-ССД (В20) в битумно-латексной гидроизоляции внешний вид 3

Описание (PDF)

Предназначен для установки на газонах и тротуарах в качестве проходного, углового или разветвительного колодца (рекомендации по выбору колодцев для проектирования и строительства).

При отгрузке железобетонного изделия покрытого слоем гидроизоляции выдается паспорт качества с соответствующей отметкой.

Необходимость гидроизоляции вызвана разрушающими действиями грунтовых, талых, вод содержащих в себе агрессивные вещества ( хлориды, двуокись углерода и др.), под воздействием которых происходит выщелачивание бетонного камня, коррозия арматурного каркаса, другие виды химической, биологической коррозии которые при продолжительном воздействии приводят к постепенному разрушению строительных объектов.

Материал используемый при гидроизоляции изделий – битумно-латексная мастика, наносится механизированным методом напыления.

Колодец имеет в сечении восьмиугольную форму и состоит из двух элементов – верхней и нижней половин. На элементах колодца имеются петли для строповки при погрузке и разгрузке их с автомобиля, а также для опускания в котлован. Перекрытие верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люком. В основании нижней половины колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На внутренних поверхностях торцевых стенок элементов колодца также имеются армированные ниши. В центре ниш расположены технологические отверстия для ввода двух труб с внутренним диаметром 100 мм. Для ввода и вывода каналов на наружных поверхностях боковых стенок колодца расположены по две ниши, с каждой из сторон. Так как стенки ниш армированы, то для ввода труб в колодец необходимо вырезать отверстия углошлифовальной машиной (болгаркой) или высверливать с помощью коронок.

В варианте комплектации «ГЕК» вместе с колодцем отдельно поставляются внутренние металлоконструкции – вертикальные кронштейны, ерши с гайками и шайбами.

В качестве вводимых в колодец каналов могут использоваться как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5; КО-ЧП и КО-Ч, а также сегментов.

Для идентификации завода-изготовителя колодца в течении всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – ССД.

Дополнительная информация о конструкционных особенностях линейки колодцев производимых СВЯЗЬСТРОЙДЕТАЛЬ и нормах загрузки представлена в описании группы.

Подробная информация о назначении, характеристиках и полном цикле монтажа колодца представлена в «Рекомендации по сборке ККСр-5-10».

Отдельно о качестве производства ССД:

После совместных разработок ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ» учитывая воздействие агрессивной среды, современные условия эксплуатации, железобетонные изделия производства ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ», выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.

Колодец кабельной канализации связи изготавливается из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс бетона-В20 ; морозостойкость-F100;водонепроницаемость-W4.

Класс бетона показывает фактическую прочность материала из которого изготовлено изделие, прочность бетона измеряется в кгс/см2. Чем выше класс бетона, тем лучше его технические характеристики: прочность бетона, морозостойкость, водонепроницаемость.

Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.

Водонепроницаемость - способность материала не пропускать влагу под определенным давлением в течение определённого времени.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС на 14.08.2022 79 951.56 руб.
Мелкий опт 4 шт
Оптовая скидка 3%
Цена оптовая, с НДС 77 553.01 руб.
Крупный опт 8 шт
Оптовая скидка 10%
Цена оптовая, с НДС 71 956.40 руб.
Партнерская скидка нет
Цена розничная, Без НДС на 14.08.2022 66 626.30 руб.
Мелкий опт 4 шт
Оптовая скидка 3%
Цена оптовая, без НДС 64 627.51 руб.
Крупный опт 8 шт
Оптовая скидка 10%
Цена оптовая, без НДС 59 963.67 руб.
Партнерская скидка нет
Наличие
Центральный склад (МО, Домодедово) 0 шт
Склад ЖБИ (Москва) 3 шт
Региональный склад (Новосибирск) 0 шт
Региональный склад (Екатеринбург) 0 шт
Срок поставки
Доступно
Параметры товара
Характеристики
Класс бетона В20 (261,9 кгс/см²)
Морозостойкость F100 (100 циклов замораживания и оттаивания)
Водонепроницаемость W4 (0,4 Мпа)
Кол-во каналов Определяется проектом
Кол-во и размеры ниш в боковых стенках, мм 4/630х960
Площадь поверхности изделия, м² 25,1
Габаритные размеры, мм
- L 2990
- B 1600
- H 2000
Масса, кг 4540
Комплектация
Колодец ККСр-5-10 нижний элемент1 шт.
Колодец ККСр-5-10 верхний элемент1 шт.
Кронштейн ККП-1306 шт.
Ерш с резьбой, с гайкой и шайбой12 шт.
Логистические параметры
Объем, м3: 9,568000
Вес, кг.: 4540
