Номенклатурный номер: 110102-00011

Описание

Предназначен для установки на газонах и тротуарах в качестве проходного, углового или разветвительного колодца (рекомендации по выбору колодцев для проектирования и строительства).

Колодец имеет в сечении восьмиугольную форму и состоит из двух элементов – верхней и нижней половин. На элементах колодца имеются петли для строповки при погрузке и разгрузке их с автомобиля, а также для опускания в котлован. Перекрытие верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люком. В основании нижней половины колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На внутренних поверхностях торцевых стенок элементов колодца также имеются армированные ниши. В центре ниш расположены технологические отверстия для ввода двух труб с внутренним диаметром 100 мм. Для ввода и вывода каналов на наружных поверхностях боковых стенок колодца расположены по две ниши, с каждой из сторон. Так как стенки ниш армированы, то для ввода труб в колодец необходимо вырезать отверстия углошлифовальной машиной (болгаркой) или высверливать с помощью коронок.

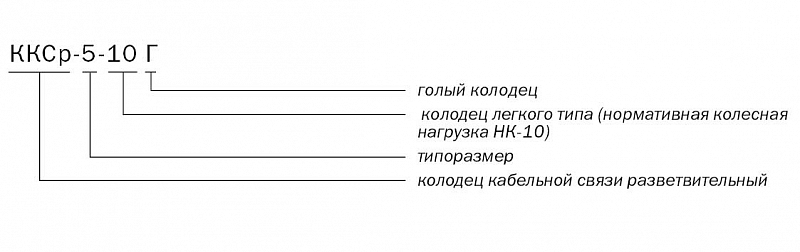

В варианте комплектации «Г» колодец поставляется без внутренних металлоконструкций. Кронштейны с ершами под стандартные консоли ККЧ, а также консоли типа КСО необходимо приобретать отдельно.

В качестве вводимых в колодец каналов могут использоваться как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5; КО-ЧП и КО-Ч, а также сегментов.

Для идентификации завода-изготовителя колодца в течении всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – ССД.

Дополнительная информация о конструкционных особенностях линейки колодцев производимых СВЯЗЬСТРОЙДЕТАЛЬ и нормах загрузки представлена в описании группы.

Подробная информация о назначении, характеристиках и полном цикле монтажа колодца представлена в «Рекомендации по сборке ККСр-5-10».

Отдельно о качестве производства ССД:
Учитывая современные условия эксплуатации, частые переходы через 0°C и воздействие различных антигололёдных реагентов, компания «СВЯЗЬСТРОЙДЕТАЛЬ» после совместных разработок с НИИ ЖБ, выпускает элементы колодцев из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс – В 20; морозостойкость – F 100; водонепроницаемость – W-4.

Элементы колодцев отличаются не только высокой морозостойкостью и водонепроницаемостью, но и высокой стойкостью к коррозии. Опыт эксплуатации колодцев ССД в условиях Москвы, в течение последних 25-лет показал, что только с такими характеристиками колодцы полностью соответствуют требованиям операторов связи, строящих собственную кабельную канализацию (отзывы о применении колодцев производства СВЯЗЬСТРОЙДЕТАЛЬ).

Прайс-лист
RUB
БЕЗ НДС
  • Розница:
    21 108.01
  • Опт. кол-во:
    4
  • Опт (-6%) :
    19 841.53
  • Доп. скидка:
    нет
  • Москва
  • Доступно:
    9
  • Резерв:
    0
  • Наличие:
    9
  •
  • Производство:
    неск. дней
Кол-во каналов Определяется проектом
Габаритные размеры, мм
- L 2990
- L₁ 2870
- B 1600
- B₁ 1480
- В₂ 1155
- H 2000
- a 715
- h 570
Кол-во и размеры ниш в боковых стенках, мм 4/645х980
Масса, кг 4470
Колодец ККСр-5-10 нижний элемент 1 шт.
Колодец ККСр-5-10 верхний элемент 1 шт.
  • Логистические параметры

Объем, м3: 1.926
Вес, кг.: 4530
