Номенклатурный номер: 130411-00195

Описание

Оптический распределительный шкаф (ОРШ) серии ШКОН-КПВ предназначен для использования в многоквартирных жилых домах при строительстве городских сетей абонентского доступа по технологии FTTH (PON) - «волокно-в-квартиру». Антивандальное пылевлагозащищенное исполнение шкафа позволяет размещать его непосредственно в подъезде, в подвале, техническом этаже или на чердаке.

Конструктивной особенностью кросса является то, что монтаж и кросс-коммутация ОВ осуществляется в откидных кроссовых модулях, объединенных в кроссовый блок. Подобная компоновка кроссового поля является оригинальной разработкой ССД и получила название – система «книжка». Откидные кроссовые модули позволили значительно уменьшить габариты шкафа, особенно его глубину. При этом общее количество портов увеличилось.

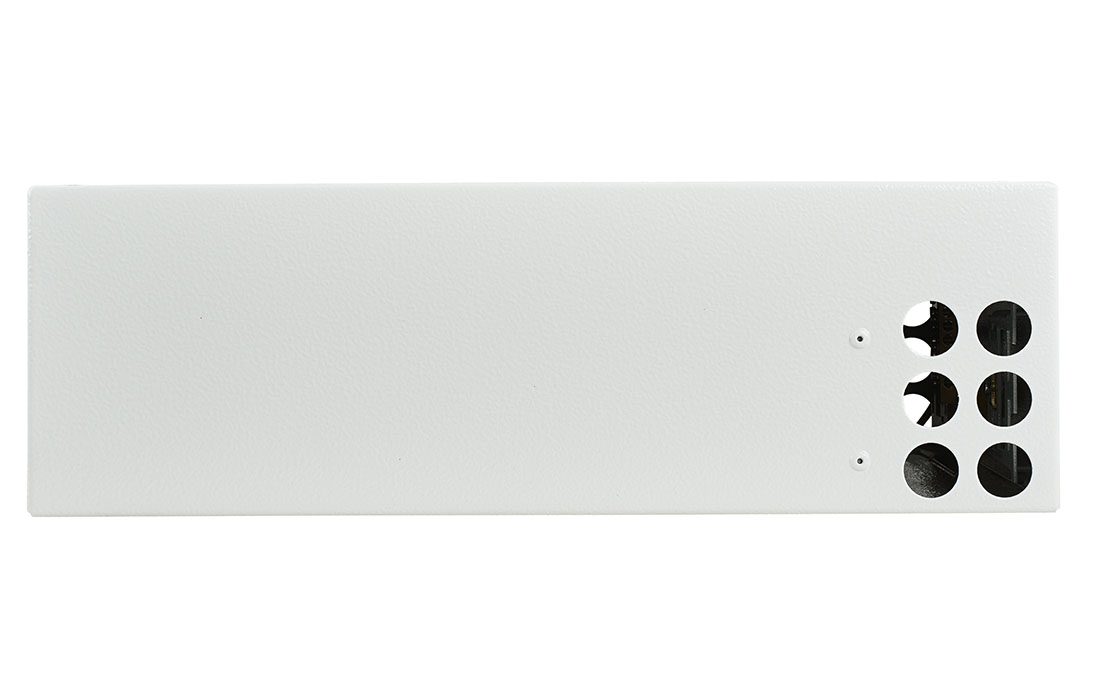

Оптические кабели вводятся в шкаф через отверстия в верхней и нижней стенках.

В отверстиях устанавливаются пылезащитные заглушки.

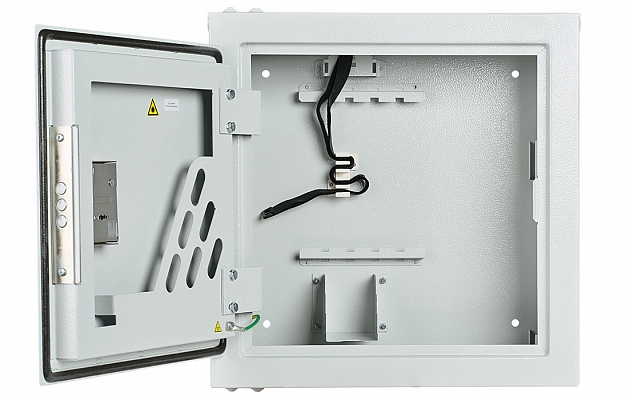

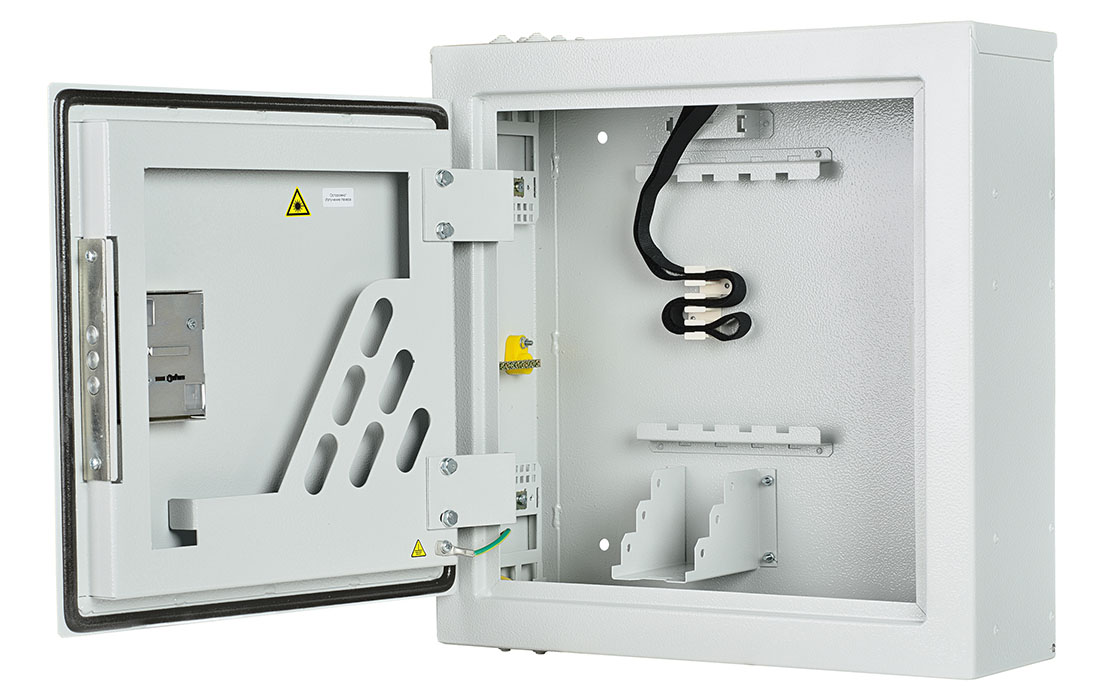

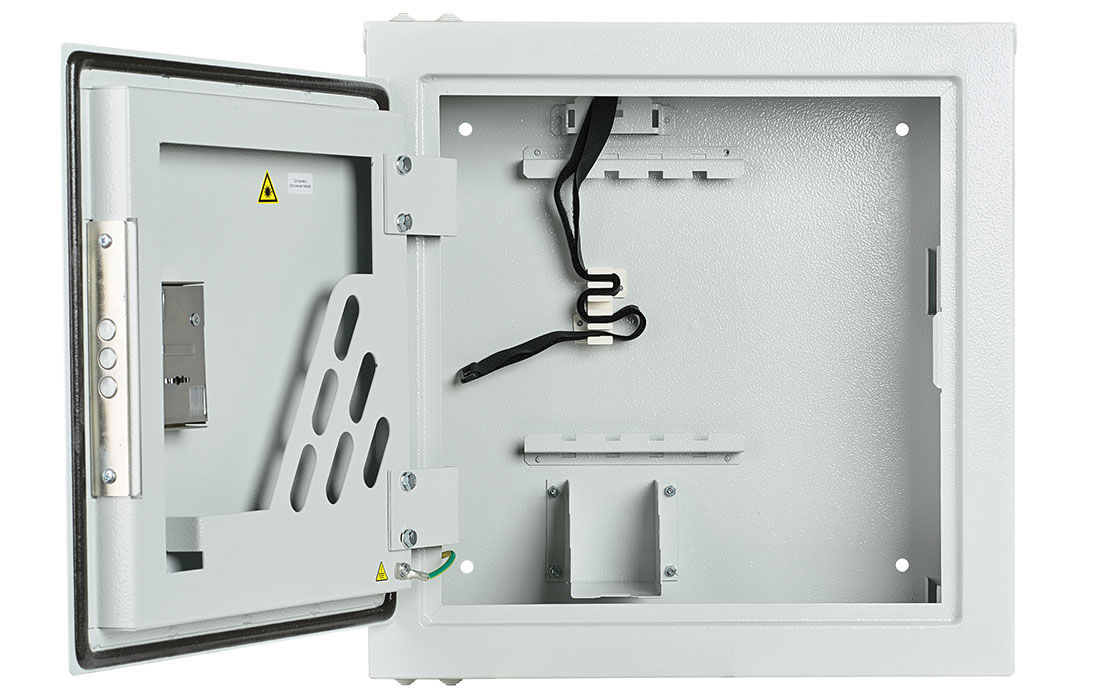

В шкафу предусмотрены несколько монтажных зон. В зоне ввода оптические кабели разделываются и фиксируются. Далее волокна в транспортных трубках поступают в зону монтажа на соответствующий кроссовый модуль. Планарные оптические разветвители устанавливаются в специальные контейнеры на правой боковой стенке шкафа.

В закрытом положении кроссовые модули защелкиваются один за другой.

При обслуживании нужный кроссовый модуль фиксируется в горизонтальном положении. Система «книжка» позволяет извлекать модуль из блока и благодаря запасу волокон, находящихся в транспортной трубке, производить работы вне шкафа.

Прайс-лист
RUB
  • Цена розн.*
    5 292.00
  • Цена с НДС (18%)
    6 244.56
  • Цена опт.*
    4 656.96
  • Цена с НДС (18%)
    5 495.21
* Информация для юридических лиц. Относительно указания в прайс-листе и на сайте ССД цен на продукцию без учета НДС: Компания-продавец...
Информация для юридических лиц.
Относительно указания в прайс-листе и на сайте ССД цен на продукцию без учета НДС: Компания-продавец добросовестно исполняет обязанности, установленные законодательством о налогах и сборах, и подтверждает, что выставленный Покупателю счет-фактура дает ему законное право принять к вычету уплаченную сумму НДС.
Склад
Москва
  • Доступно:
    0
  • Резерв:
    23
  • Наличие:
    23
  •
  • Срок поставки партии равной оптовому кол-ву:
    более недели
Тип корпуса Пылевлагозащищенный
Материал корпуса Сталь (толщина 2 мм)
Тип замка Сувальдный
Кол-во кроссовых блоков 1
Макс. кол-во кроссовых модулей 3
Макс. кол-во разветвителей 1х8/1х16/1х32 8/4/2
Габариты корпуса разветвителей, мм 100х80х10/
120х80х18
Макс. кол-во вводимых ОК 12
Макс. диаметр ОК, мм 20
Защищенность IP54
Габариты, мм 430х430х140
Масса, кг 10,76
Корпус с дверью и замком 1 шт.
Шина заземления 1 шт.
Кронштейн кроссового блока 1 шт.
Заглушки кабельных вводов 12 шт.
Комплект монтажный 1 комп.
  • Логистические параметры

Объем, м3: 0.0324
Вес, кг.: 15
