Номенклатурный номер: 110301-01417 Скопировано в буфер обмена

Описание

Задать вопрос

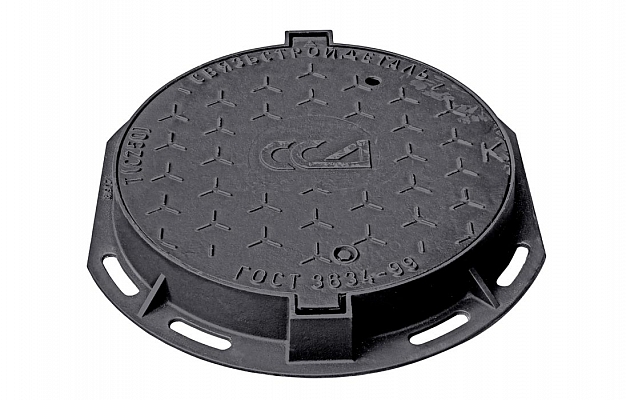

Предназначен для установки на горловины колодцев (смотровых устройств) инженерных сетей, расположенных в зонах городских автодорог с интенсивным движением. Обеспечивает доступ в колодцы для проведения монтажных, инспекционных и ремонтных работ. Выдерживают нормативную нагрузку 25 тонн сил (250 кН).

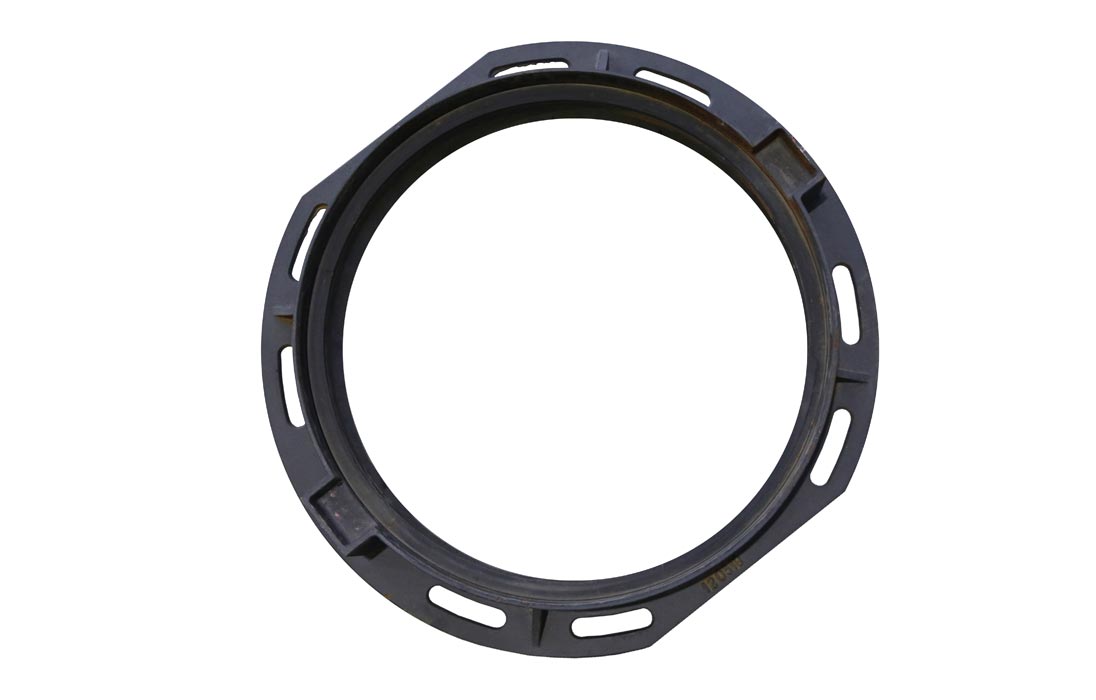

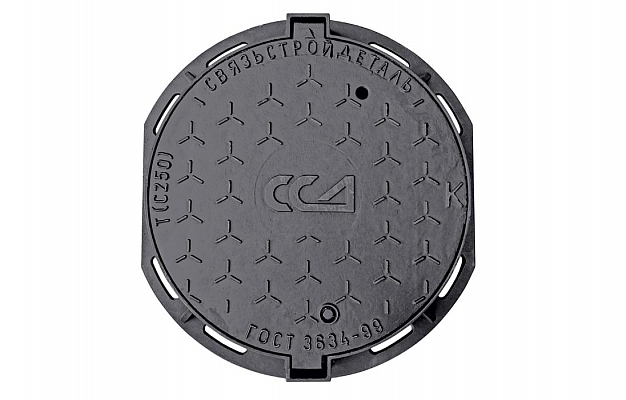

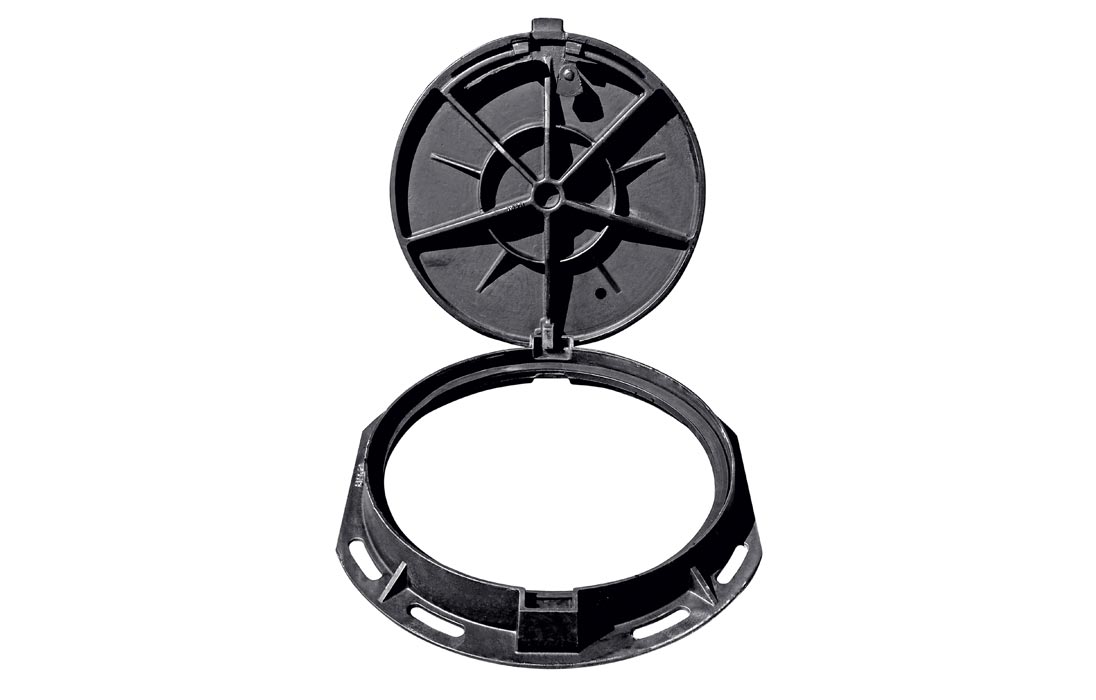

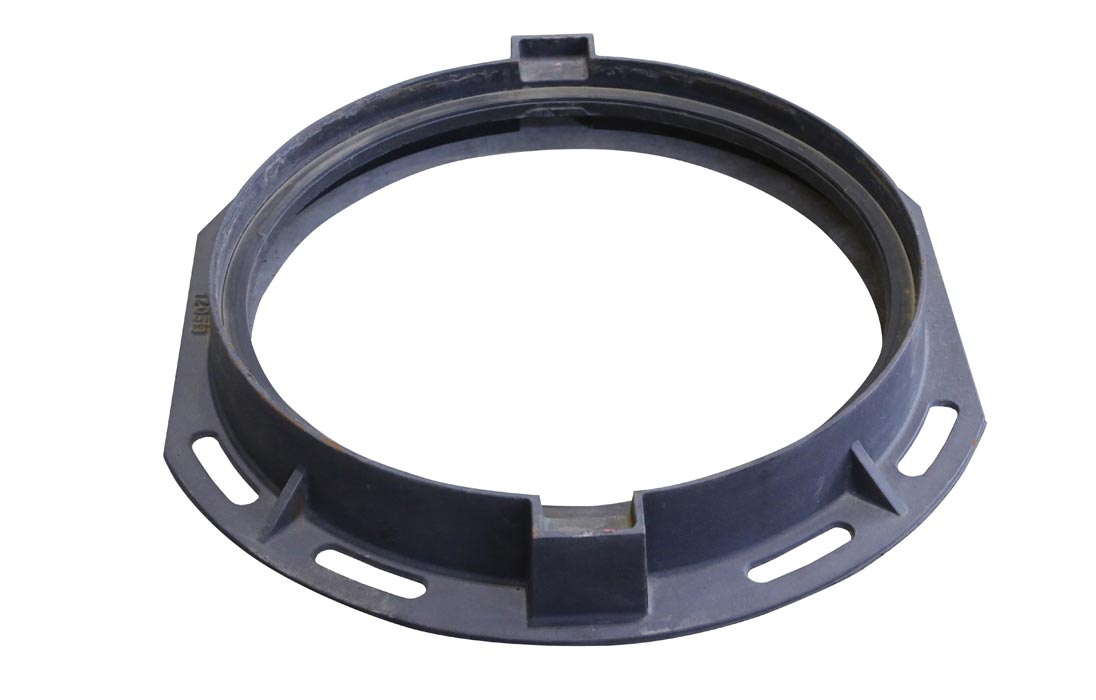

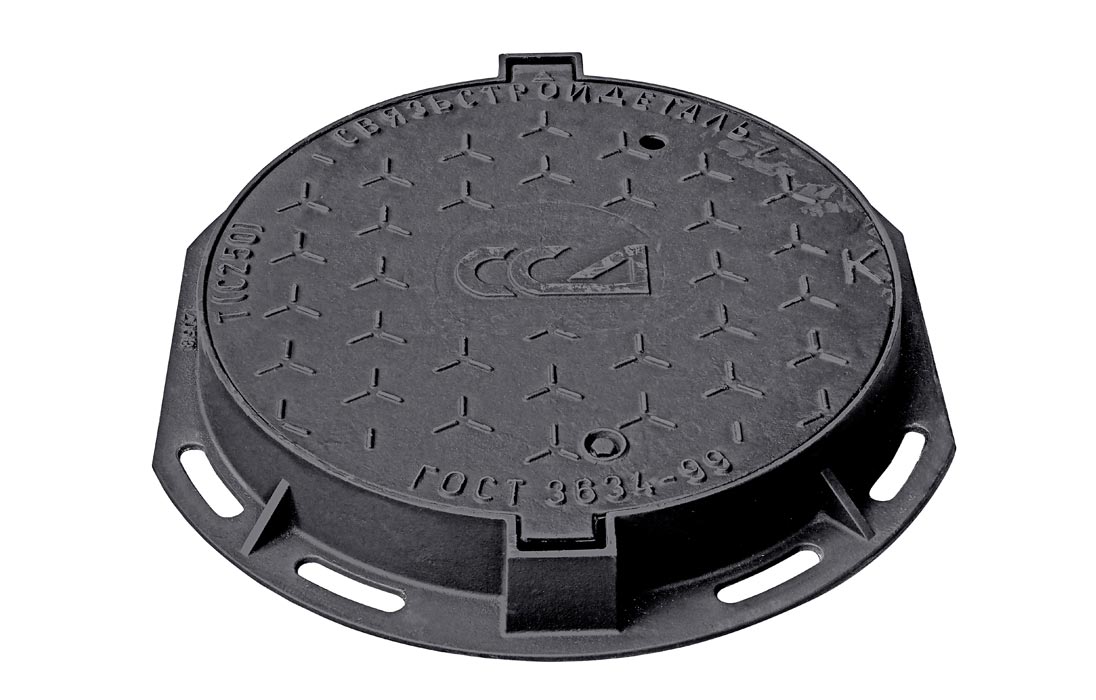

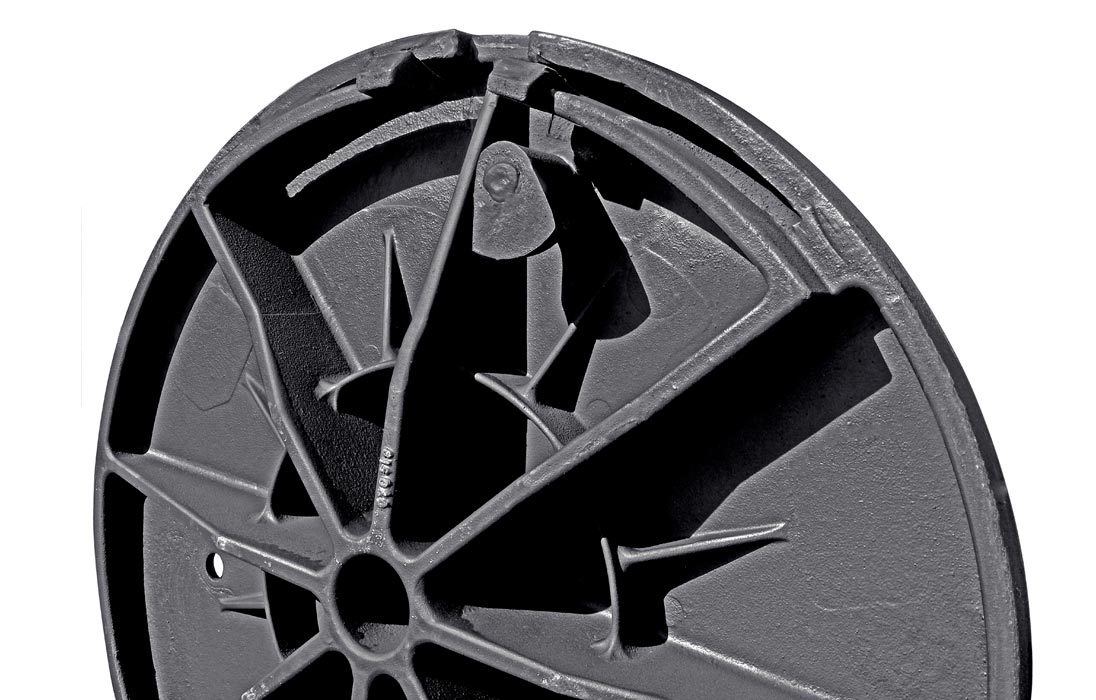

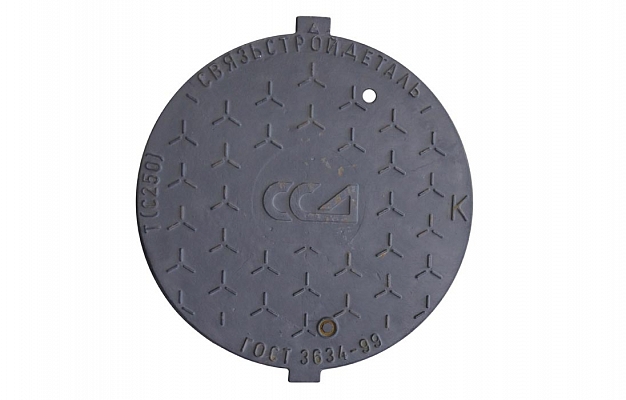

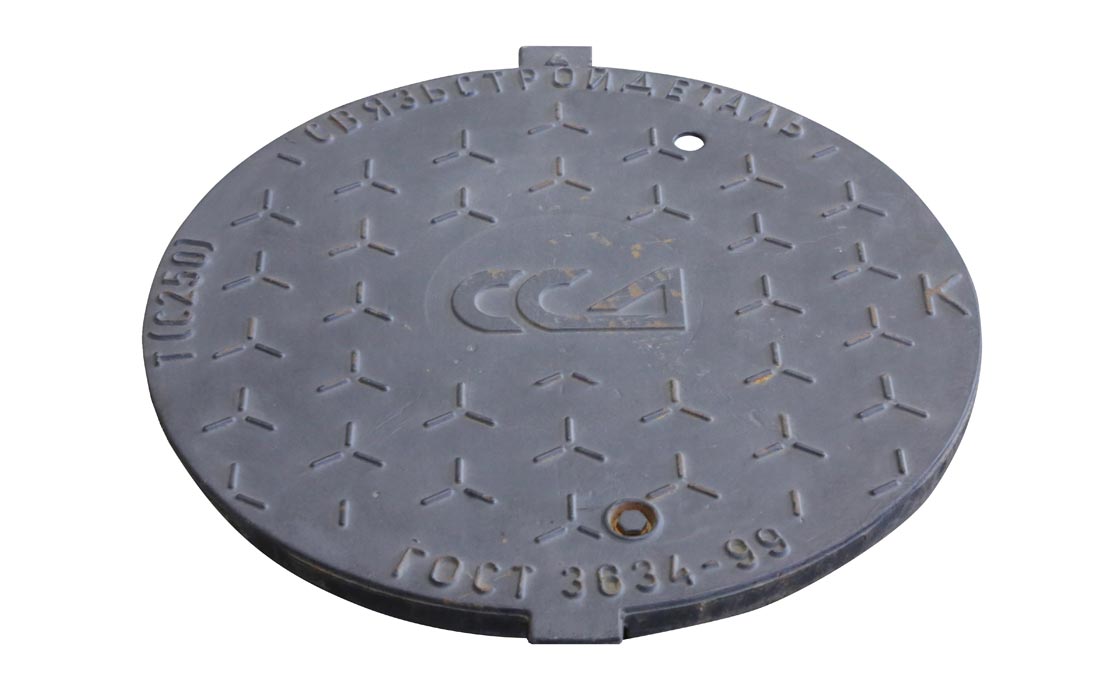

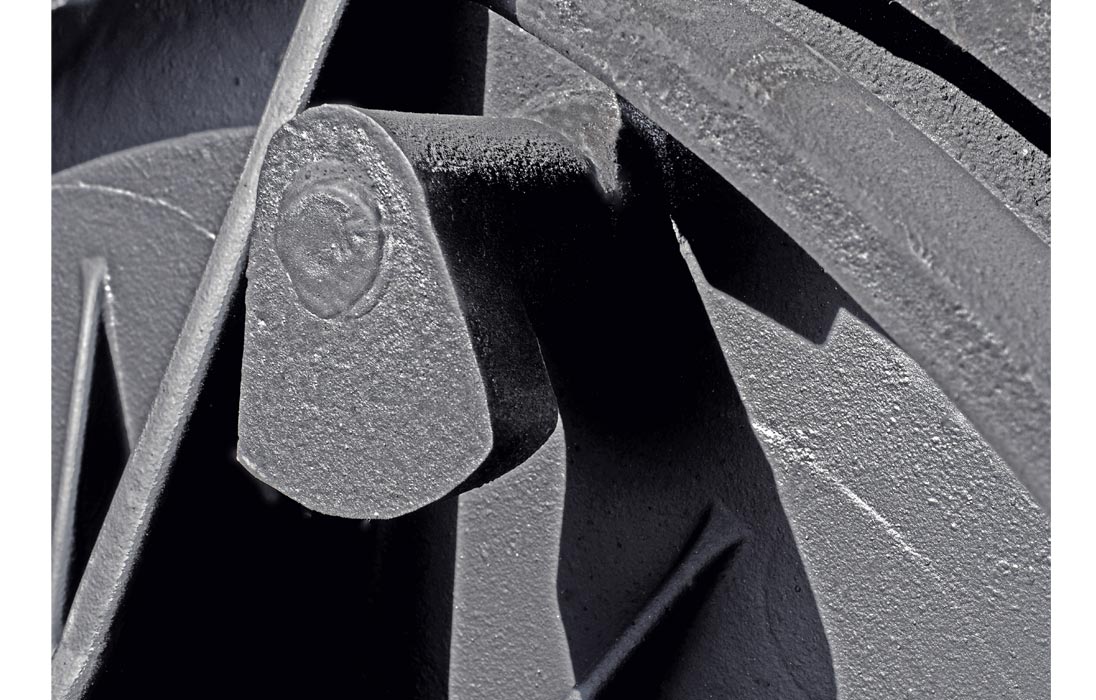

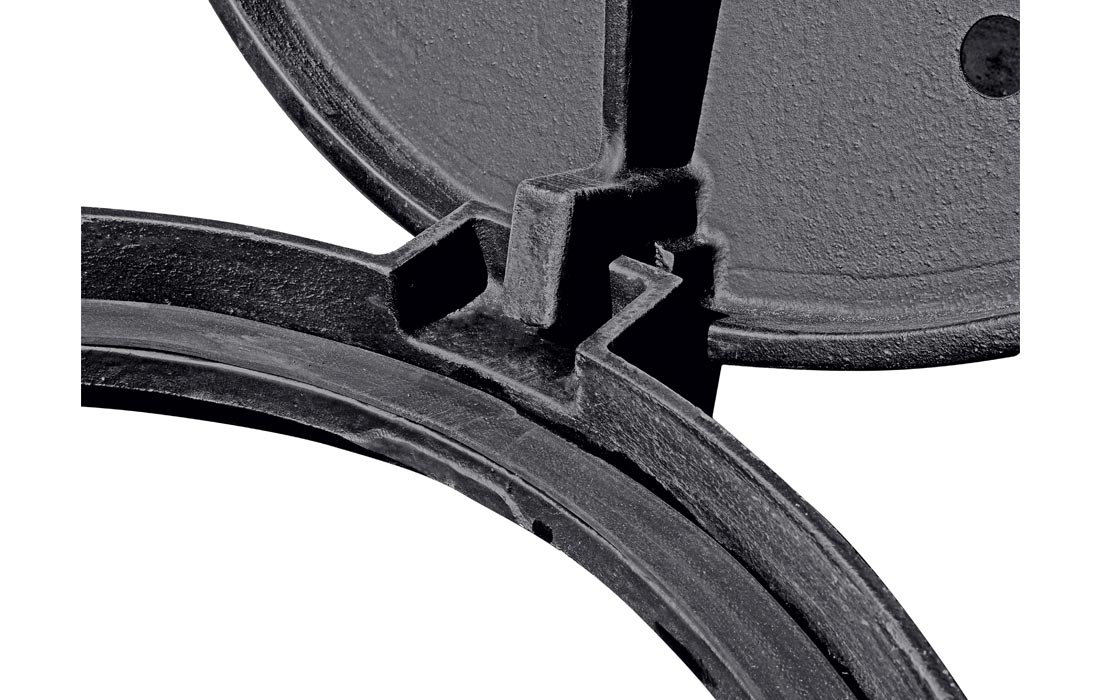

Люк тяжелого типа из высокопрочного чугуна с шаровидным видом графита «ВЧШГ» состоит из корпуса и фланцевой крышки c 2 ушками. Крышка оснащена замком флажкового типа который предотвращает произвольное открытие крышки люка при наезде автотранспорта. Запорный механизм приводится в движение с помощью торцевого ключа с накидной головкой размером 17 мм (ключ в комплект поставки не входит, приобретается отдельно). Корпус люка оснащен Т-образной вибрационной прокладкой для более плотного прилегания крышки люка, твёрдость эластичной прокладки не ниже 40 ед. по Шору . В крышке имеется вентиляционное отверстие диаметром 20 мм.

Производитель оставляет за собой право на внесение изменений в конструкцию, технические характеристики, внешний вид и комплектацию изделий, не ухудшающие их функциональных и потребительских качеств, без предварительного уведомления потребителя.

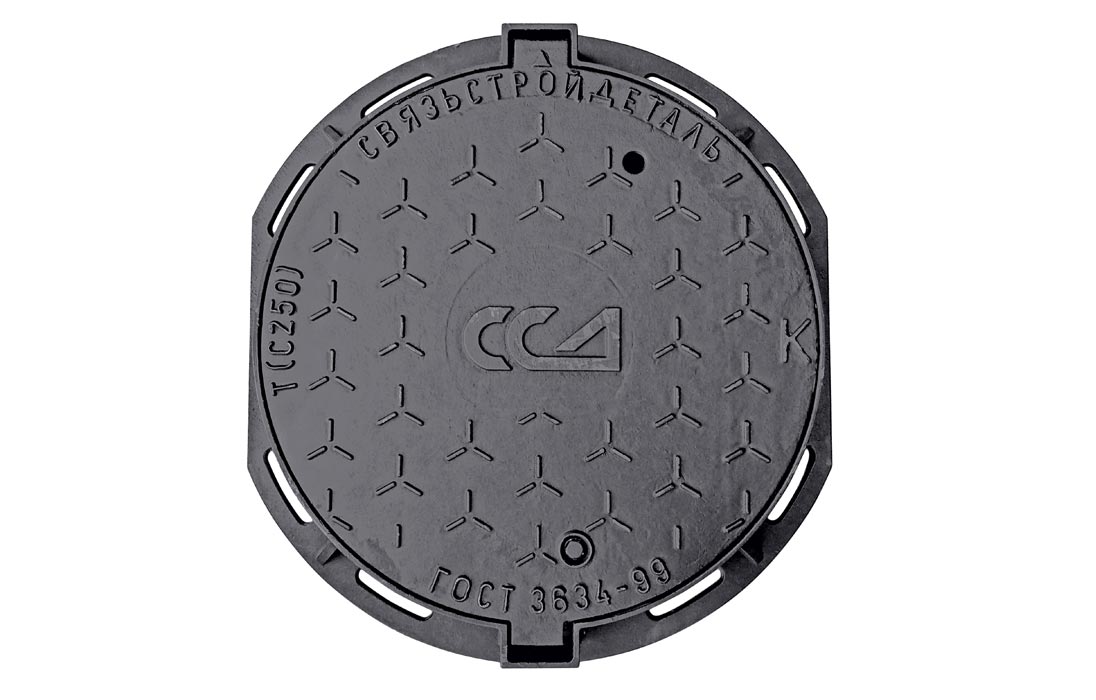

Форма люка – круглая.

Особенности люков из «ВЧШГ»:

Сравнительная таблица материалов из которых изготавливаются люки.

Показатели ысокопрочный чугун (ВЧ-50) В Серый чугун (СЧ-20)
Сопротивление растяжению 500 Мпа (50кгс/мм²) 200 МПа (20кгс/мм2)
Предел текучести 320 Мпа (32кгс/мм²) Не регламентируется
Относительное удлинение Не менее 7% Менее <0,5%

• не выделяются на фоне дорожного покрытия;
• меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
• возможность манипуляций одному человеку;
• отсутствие вибрирования крышки при наезде автотранспорта;
• битумное покрытие поверхности люка защищает конструкцию от коррозии;
• низкая стоимость метала ВЧШГ в пунктах приема металла;
• устойчивость к различным температурным режимам;
• современный дизайн;
• возможность нанесения логотипа на крышку люка.

Ключевое преимущество люков изготавливаемых из высокопрочного чугуна состоит в том, что данный материал имеет повышенные прочностные характеристики при этом обладает меньшей массой по сравнению с серым чугуном, также данный материал «тянется» в отличии люков изготовленных из серого чугуна. Серый чугун при получении повышенной критической нагрузки трескается, скалывается таким образом дальнейшее использование данного люка не возможно и требуется срочная замена данного люка. При получении критической нагрузки люки изготовленные из высокопрочного чугуна продолжают функционировать с потерей технических характеристик.

Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7 и изготавливаются согласно ГОСТ 3634 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев (европейский стандарт EN 124-1994)». Дополнительная информация о люках и их маркировке приведена в описании группы.

Устаревший номенклатурный №: 110301-01289 Перейти к сопутствующим товарам
Прайс-лист
RUB
  • Цена розн.*
    6 545.00
  • Цена с НДС (20%)
    7 854.00
  • Цена опт.*
    6 545.00
  • Цена с НДС (20%)
    7 854.00
* Информация для юридических лиц. Относительно указания в прайс-листе и на сайте ССД цен на продукцию без учета НДС: Компания-продавец...
*Срок поставки: Указанные сроки носят информационный характер, не связаны с остатками на складах и могут не учитывать текущую ситуацию с загруженностью производства.

*В пути: Срок поставки товара 2-3 дня с удаленного склада ССД, резерв можно осуществить через отдел продаж.

*Цена: Информация для юридических лиц. Цены на сайте и в прайс-листах указаны без учета НДС: Компания-продавец добросовестно исполняет обязанности, установленные законодательством о налогах и сборах, и подтверждает, что выставленный Покупателю счет-фактура дает ему законное право принять к вычету уплаченную сумму НДС.
Склад
Москва
  • Доступно:
    0
  • В пути:*
    0
  • Резерв:
    55
  • Срок поставки:*
Параметры товара
Характеристики
Размер корпуса, мм 820х740
Диаметр лаза, мм 600
Высота, мм 100
Номинальная нагрузка, т/кН 25/250
Срок эксплуатации, лет 10
Марка чугуна ВЧ 50
Масса, кг 57
Комплектация
Люк в сборе (корпус, крышка, эластическая прокладка, замок) 1 шт.
Логистические параметры
Объем, м3: 0,060680
Вес, кг.: 57,00000
