Номенклатурный номер: 110301-01285 Скопировано в буфер обмена

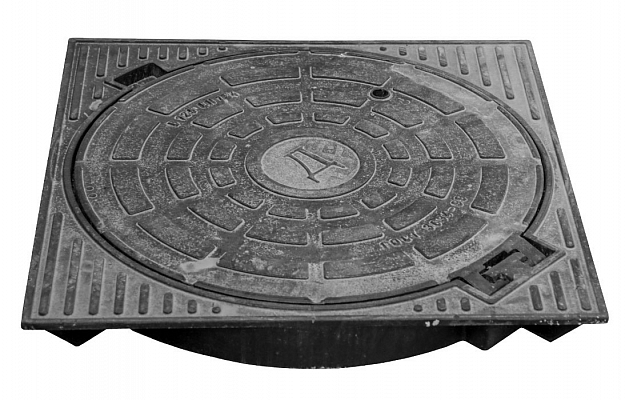

Люк квадратный с шарниром тип С "В125" (Д).8.7-60 ГОСТ 3634-99 внешний вид 1

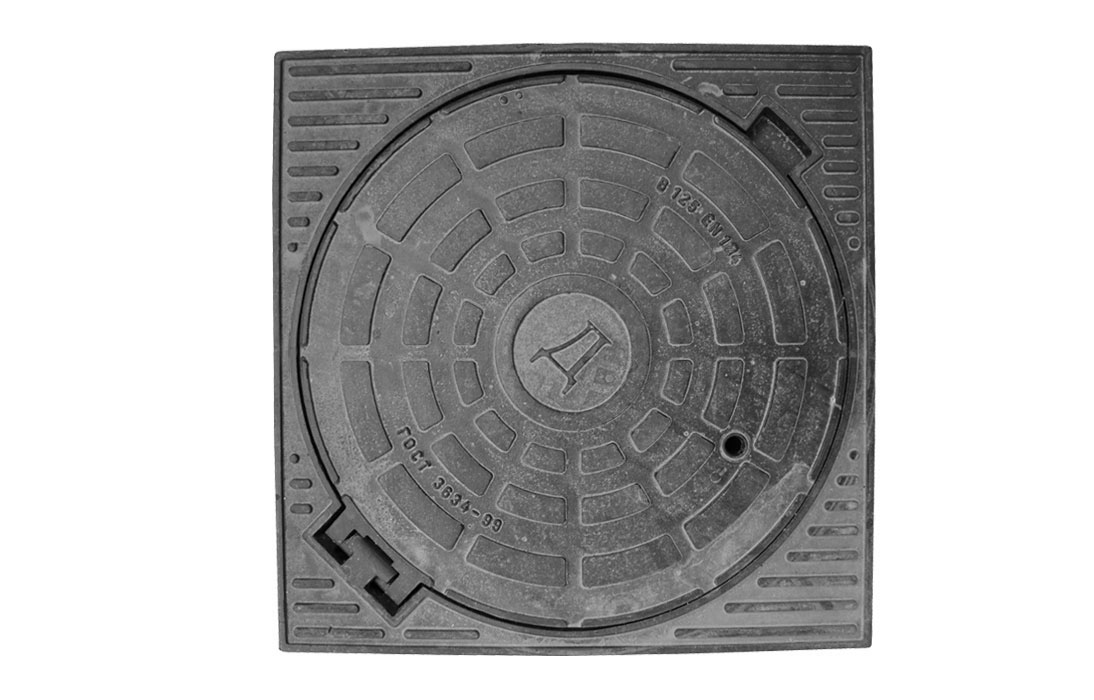

Люк квадратный с шарниром тип С "В125" (Д).8.7-60 ГОСТ 3634-99 внешний вид 2

Описание (PDF)

Предназначен для установки на горловины дождеприемных колодцев инженерных сетей, расположенных на территории автостоянок, тротуаров и проезжих частей городских парков. Обеспечивает доступ в колодцы для проведения инспекционных и ремонтных работ.

Производитель оставляет за собой право на внесение изменений в конструкцию, технические характеристики, внешний вид и комплектацию изделий, не ухудшающие их функциональных и потребительских качеств, без предварительного уведомления потребителя.

Квадратный люк среднего типа из высокопрочного чугуна с шаровидным видом графита «ВЧШГ» состоит из корпуса и крышки с шарнирным механизмом. Крышка люка без ушек соединена с корпусом с помощью шарнирного механизма. Угол открытия крышки 112°. Крышка оснащена запорным механизмом для защиты от краж и постороннего проникновения в колодец. Запорный механизм приводится в движение с помощью торцевого ключа с накидной головкой размером 17 мм (в комплект поставки не входит). Крышка имеет вентиляционное отверстие диаметром не менее 20 мм.

Форма люка – квадратная.

Особенности люков квадратного типа из «ВЧШГ»:

  • Изменение высоты плавающего люка за счет опоры верхней части на конструкцию дорожного полотна;
  • Возможность установки плавающего люка без опорного кольца;
  • Не выделяются на фоне дорожного покрытия;
  • Меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна; Возможность манипуляций одному человеку;
  • Отсутствие вибрирования крышки при наезде автотранспорта; Битумное покрытие поверхности люка защищает конструкцию от коррозии;
  • Низкая стоимость метала ВЧШГ в пунктах приема металла;
  • Устойчивость к различным температурным режимам;
  • Облегчающий эксплуатацию шарнирный механизм крепления крышки к корпусу позволяет фиксировать крышку в трех состояниях - закрыто, открыто с фиксированным положением 112° и снято с корпуса при 110°;
  • Современный дизайн;
  • Возможность нанесения логотипа на крышку люка.

Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7 и изготавливаются согласно ГОСТ 3634-99 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев (европейский стандарт EN 124-1994)». Дополнительная информация о люках и их маркировке приведена в описании группы.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС на 02.08.2021 16 200.00 руб.
Мелкий опт нет
Оптовая скидка 0%
Цена оптовая, с НДС по запросу
Дистрибьюторская скидка нет
Цена розничная, без НДС на 02.08.2021 13 500.00 руб.
Мелкий опт нет
Оптовая скидка 0%
Цена оптовая, без НДС по запросу
Дистрибьюторская скидка нет
Наличие
Центральный склад (МО, Домодедово) 0 шт
Склад ЖБИ (Москва) 0 шт
Региональный склад (Новосибирск) 0 шт
Региональный склад (Екатеринбург) 0 шт
Планируемое поступление на склад (2 шт)
Срок поставки
4-6 недель *
Параметры товара
Характеристики
Размер корпуса, мм 720х720
Диаметр лаза, мм 600
Высота, мм 80
Номинальная нагрузка, т/кН 12,5/125
Марка чугуна ВЧ 50
Масса, кг 67
Комплектация
Люк в сборе (корпус, крышка, эластическая прокладка, шарнир) 1 шт.
Логистические параметры
Объем, м3: 0,041470
Вес, кг.: 67
