Номенклатурный номер: 130408-00118 Скопировано в буфер обмена
Муфта-кросс МКО-П2/A-12SC ССД внешний вид 1
Муфта-кросс МКО-П2/A-12SC ССД внешний вид 2
Муфта-кросс МКО-П2/A-12SC ССД внешний вид 3
Муфта-кросс МКО-П2/A-12SC ССД внешний вид 4
Муфта-кросс МКО-П2/A-12SC ССД внешний вид 5
Муфта-кросс МКО-П2/A-12SC ССД внешний вид 6
Муфта-кросс МКО-П2/A-12SC ССД внешний вид 7
Муфта-кросс МКО-П2/A-12SC ССД внешний вид 8
Муфта-кросс МКО-П2/A-12SC ССД внешний вид 9
Муфта-кросс МКО-П2/A-12SC ССД внешний вид 10

Описание (PDF)

Значительная экономия в цене, если заказывать муфту в комплекте с УПМК-Панда – номенклатурный номер 130408-00222.

Предназначена для использования в качестве оптического кросса малой емкости, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

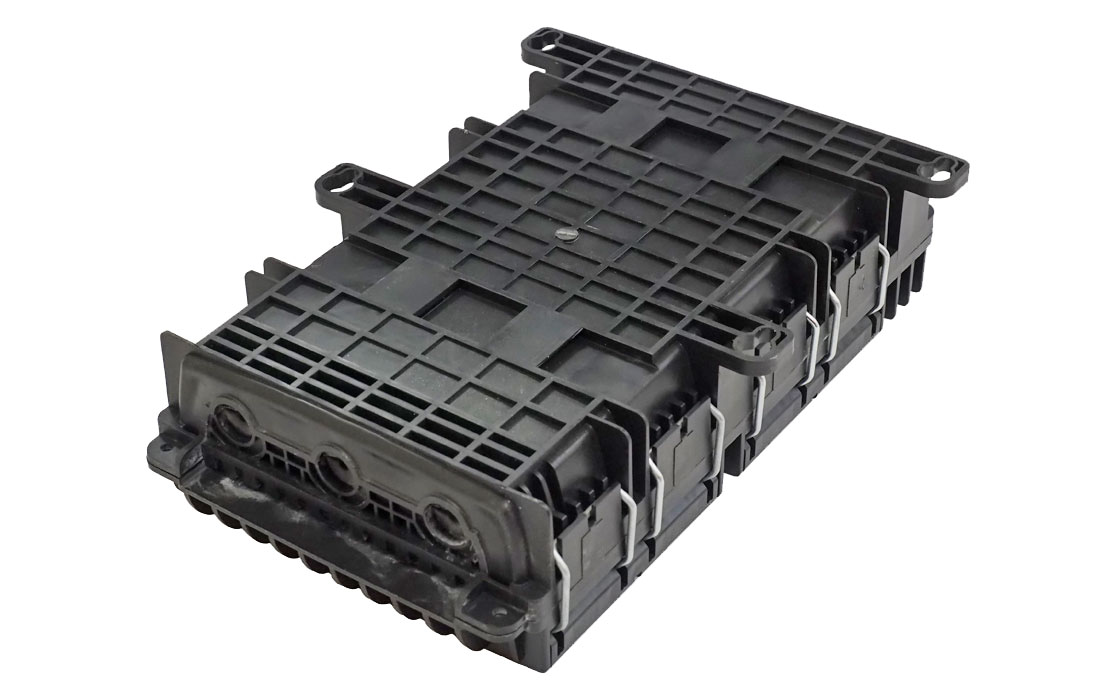

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны).

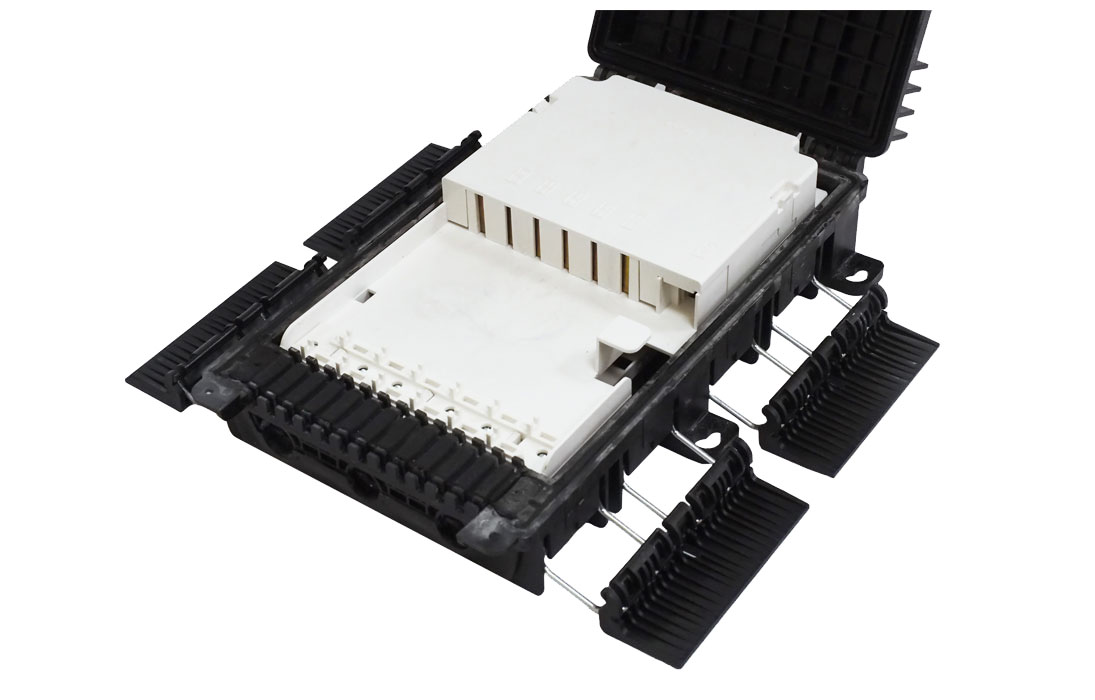

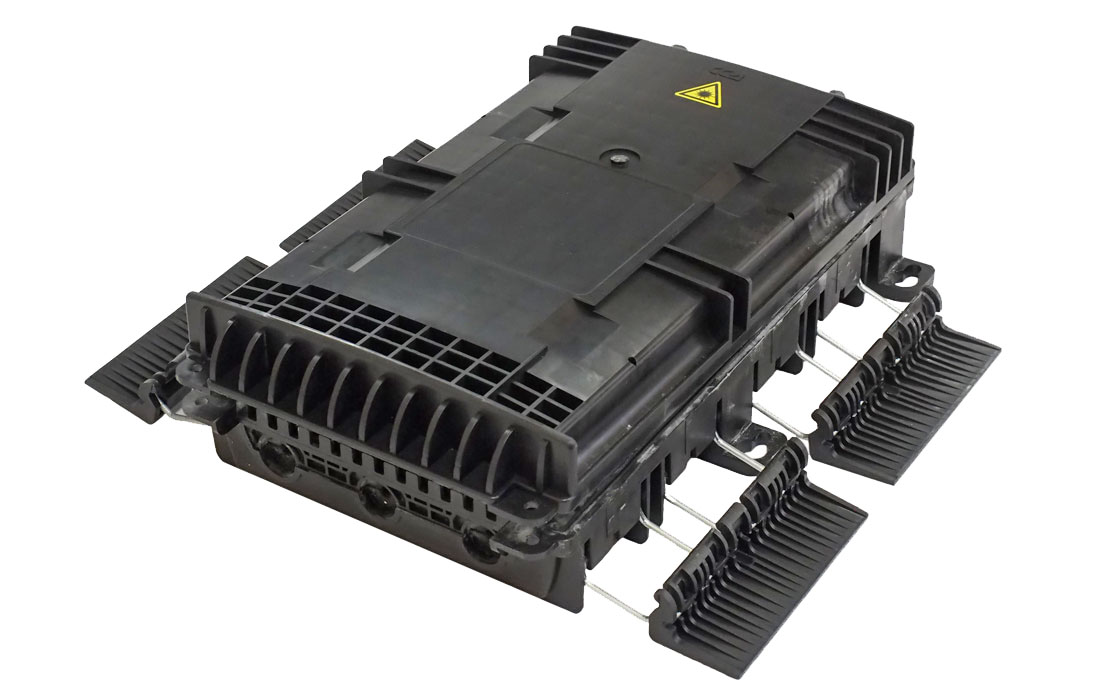

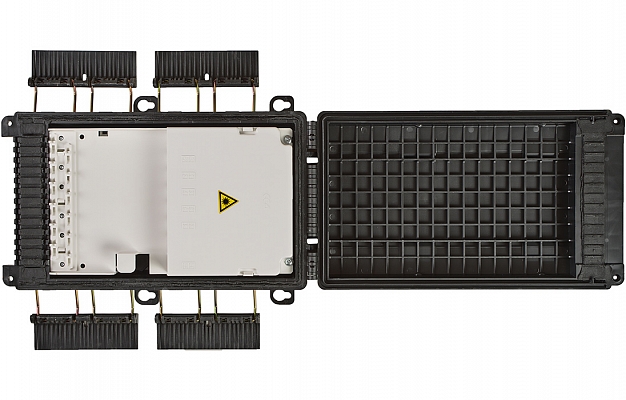

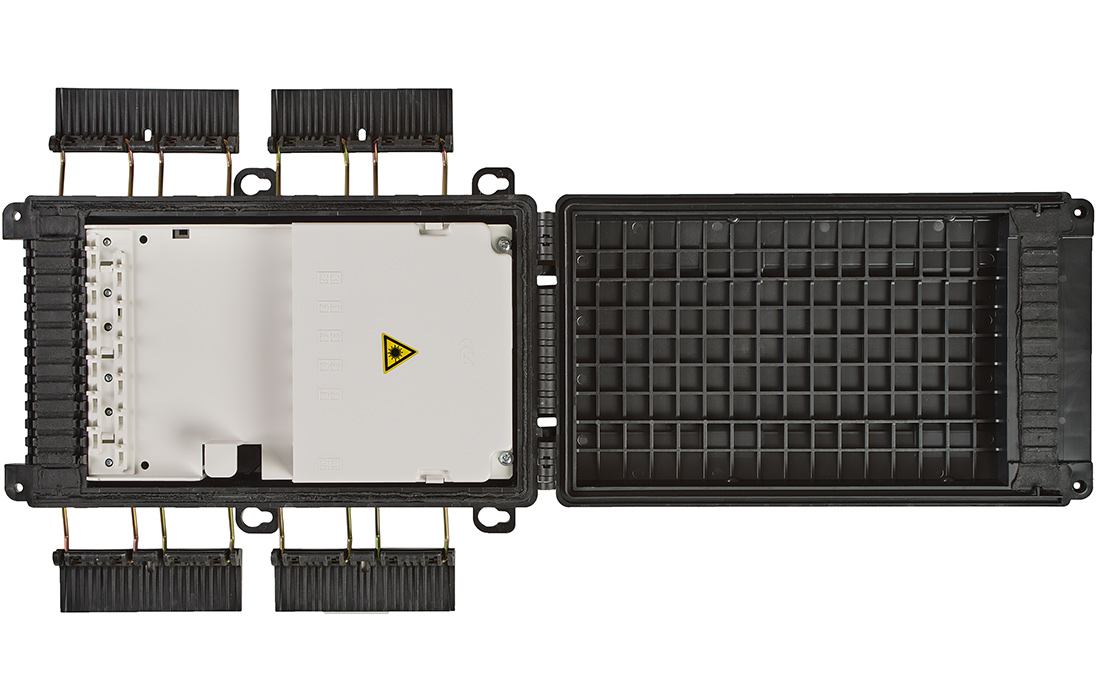

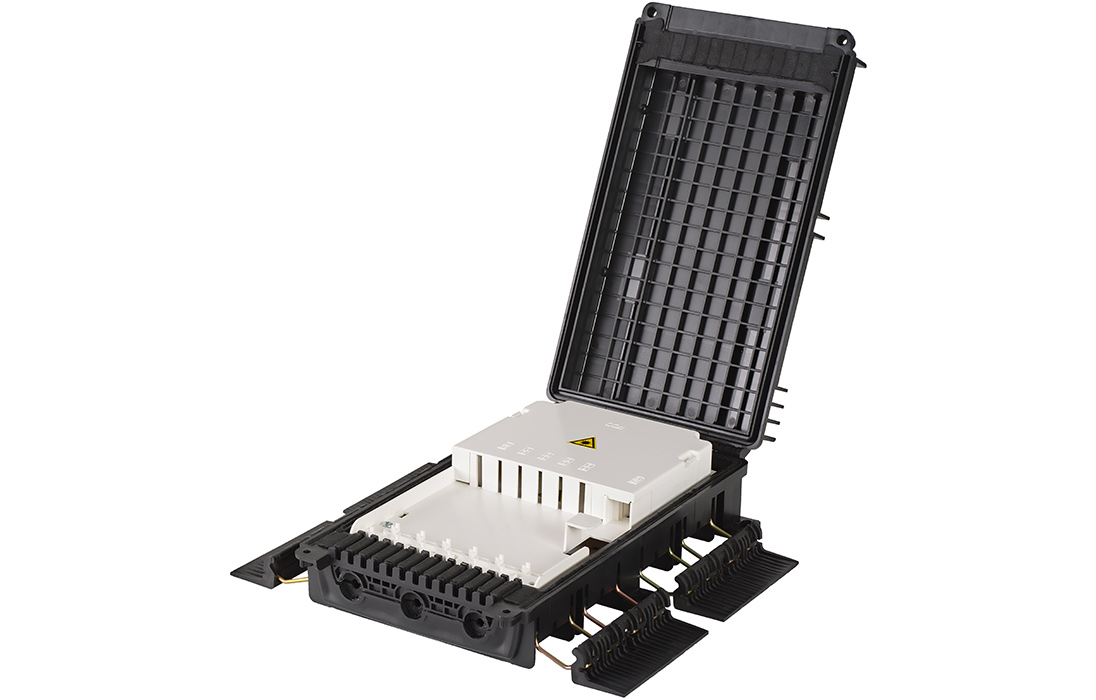

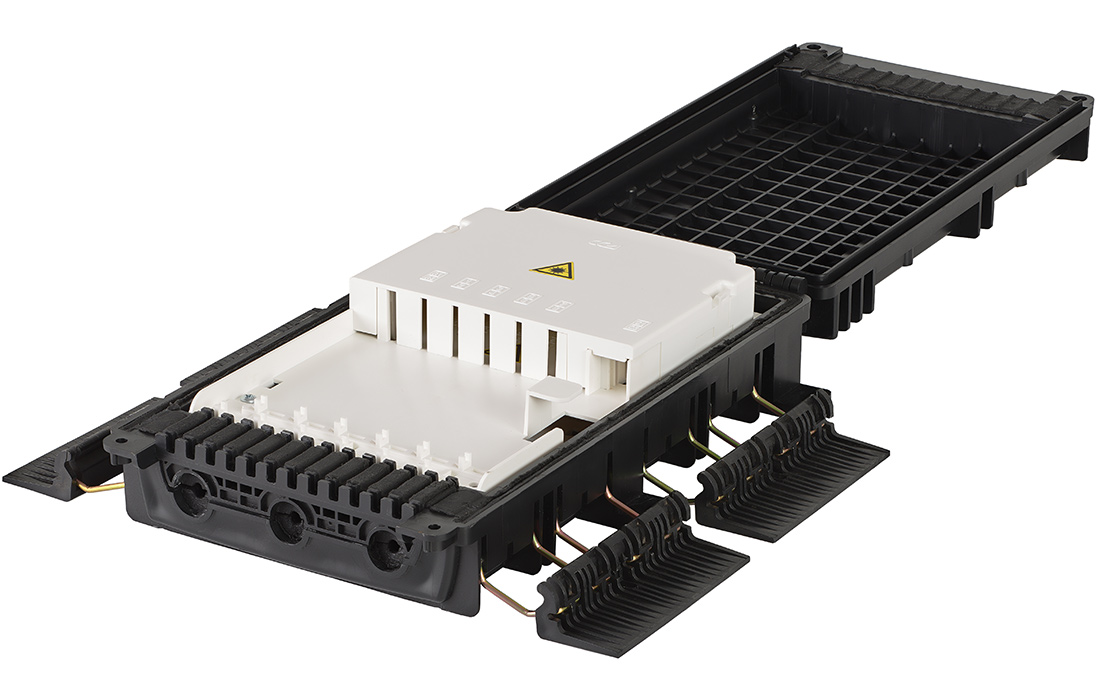

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

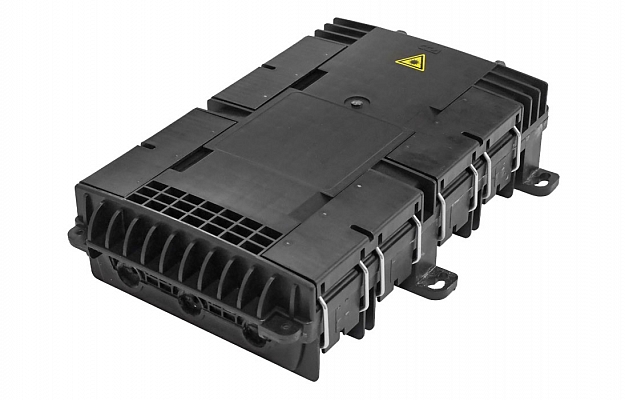

Фиксация и герметизация крышки - при помощи четырёх пластиковых защелок на стальных пружинных петлях.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.

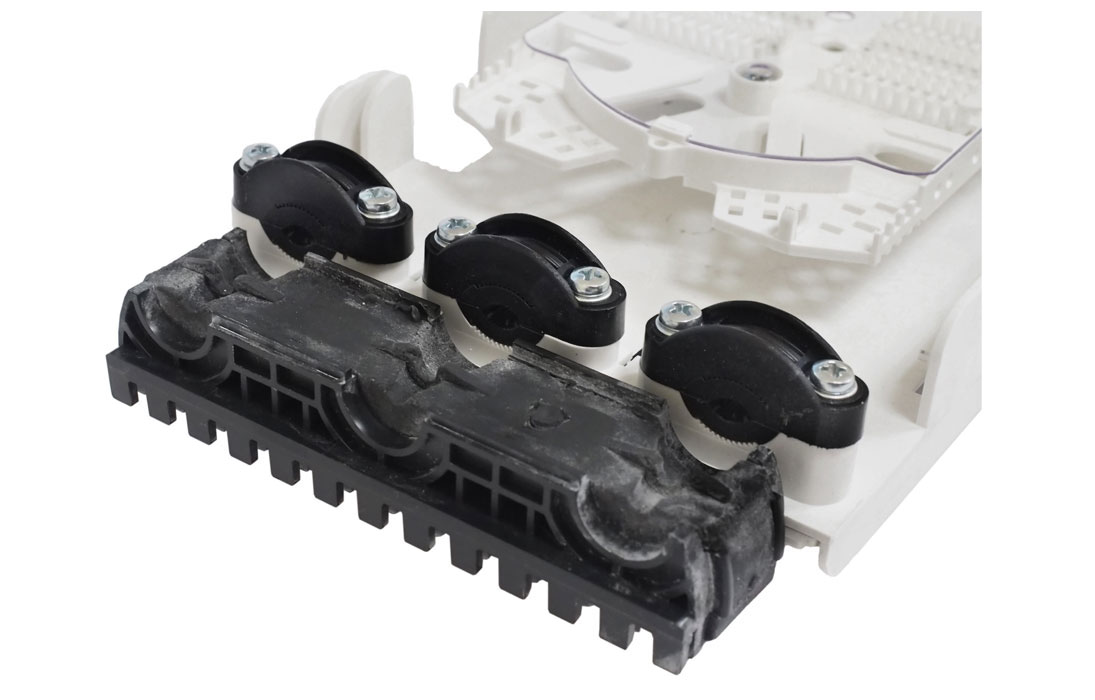

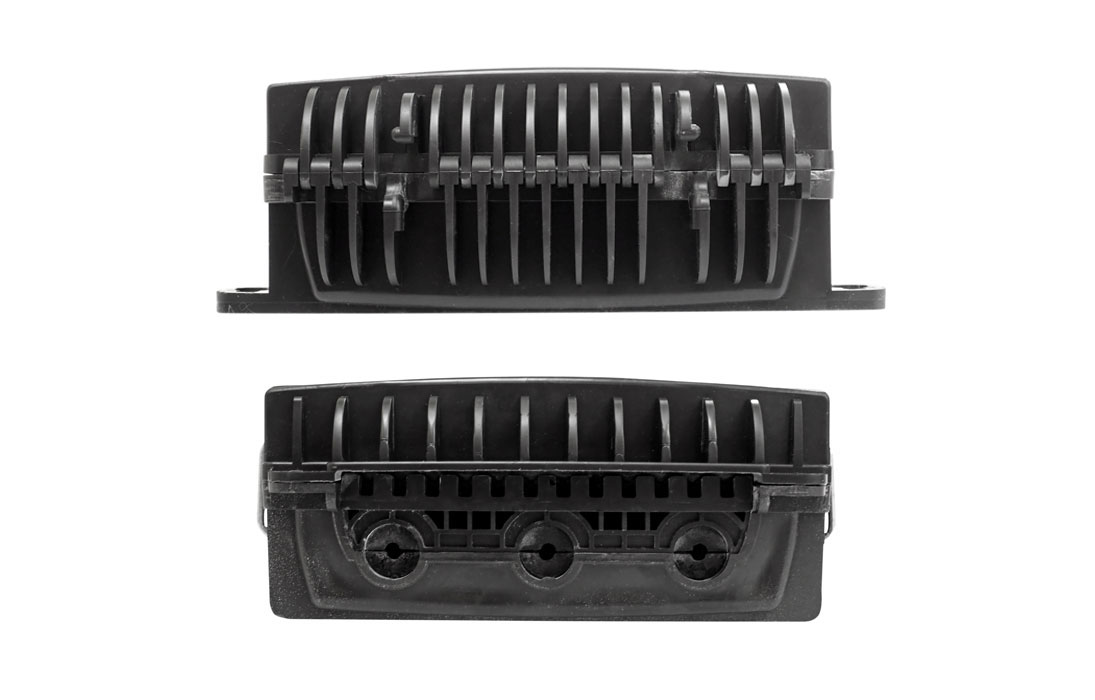

В нижней части корпуса имеется съёмный блок ввода и герметизации распределительных ВОК с одной стороны и дроп-кабелей с другой стороны блока. Съёмный блок имеет гелевое покрытие по всей поверхности соприкосновения с ВОК и корпусом муфты.

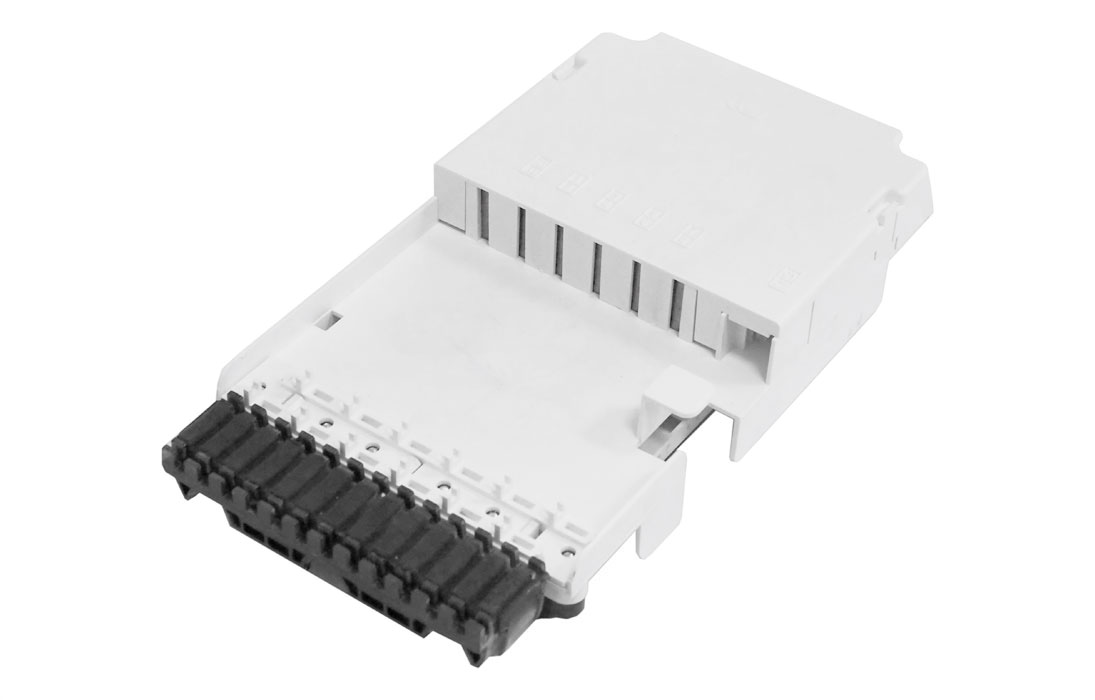

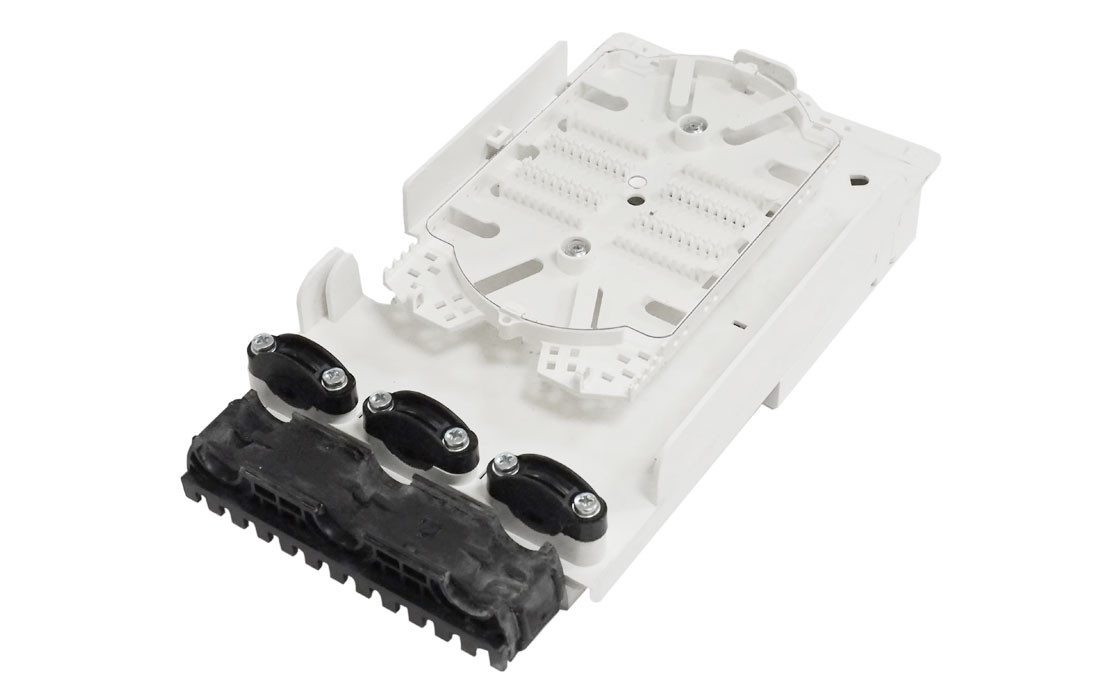

Внутри корпуса установлена съёмная монтажная панель (вставка), с тыльной стороны которой предусмотрено место для укладки транзитной петли оптических модулей, установлены фиксаторы ЦСЭ и кассета КТ-3645 для сварки волокон распределительных ВОК. На лицевой стороне панели находятся гнёзда для установки адаптеров типа SC, а также ложемент Л2-СП, на который можно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм и ложемент Л12-4525 для размещения сварных стыков абонентских дроп-кабелей с пигтейлами. Предусмотрена установка одного разветвителя РО-1х8 -PLC -SM/0,9 -1,0 м-SC/APC или двух разветвителей РО-1х4 -PLC -SM/0,9 -1,0 м-SC/APC, оконцованных разъемами SC. Место размещения сплиттеров и сварных соединений дроп-кабелей защищенос специальной пластиковой крышкой.

Конструкция муфты не смотря на небольшие габаритные размеры обеспечивает возможность организации транзитной петли оптических модулей без разрезания.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус трех ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 36 сростков оптических волокон (КДЗС 4525) распределительных ВОК и 12 сростков дроп-кабелей;
• установку двух оптических планарных разветвителей с номинальным размером корпуса 60х7х4 мм;
• установку до 12-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 12 дроп-кабелей круглого профиля диметром 2-3 мм или прямоугольного профиля типа «бабочка».

Установка муфты на стене или опоре выполняется с применением кронштейнов для подвески МКО-П2, существует два типа кронштейнов.

Кронштейны для подвески МКО-П2 в комплектацию муфты не входят и приобретаются отдельно.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС на 28.07.2021 2 239.20 руб.
Мелкий опт 10 шт
Оптовая скидка 3%
Цена оптовая, с НДС 2 172.02 руб.
Крупный опт 30 шт
Оптовая скидка 7%
Цена оптовая, с НДС 2 082.46 руб.
Дистрибьюторская скидка да
Цена розничная, без НДС на 28.07.2021 1 866.00 руб.
Мелкий опт 10 шт
Оптовая скидка 3%
Цена оптовая, без НДС 1 810.02 руб.
Крупный опт 30 шт
Оптовая скидка 7%
Цена оптовая, без НДС 1 735.38 руб.
Дистрибьюторская скидка да
Наличие
Центральный склад (МО, Домодедово) 82 шт
Склад ЖБИ (Москва) 0 шт
Региональный склад (Новосибирск) 0 шт
Региональный склад (Екатеринбург) 0 шт
Наличие у дистрибьюторов (158 шт)
Планируемое поступление на склад (220 шт)
Срок поставки
В наличии
Параметры товара
Характеристики
Макс. кол-во сплиттеров 2
Тип корпуса сплиттеров Мини
Макс. кол-во сварных соединений 36
Кол-во адаптеров SC:
- для входов сплиттеров 2
- выходы сплиттеров 8
- резервные 2
Кол-во вводов:
- до 16 мм/транзит 3/1
- до 5 мм 12
Герметизация корпуса Эластомер
Герметизация вводов Эластомер
Защищенность IP65
Температура эксплуатации, ºС -40...+65
Габаритные размеры, мм:
- длина 330
- ширина 222
- высота 80
Масса, кг 1,2
Комплектация
Корпус с крышкой 1 шт.
Гильзы КДЗС 4525 20 шт.
Монтажная панель (вставка) 1 шт.
Кассета для сварки 36 ОВ с крышкой 1 шт.
Ложемент для установки двух разветвителей 1 шт.
Ложемент для установки 12 КДЗС-4525 1 шт.
Стяжки, маркеры 1 компл.
Силикагель 30 г
Логистические параметры
Объем, м3: 0,007540
Вес, кг.: 1,6
