Номенклатурный номер: 130408-00058 Скопировано в буфер обмена

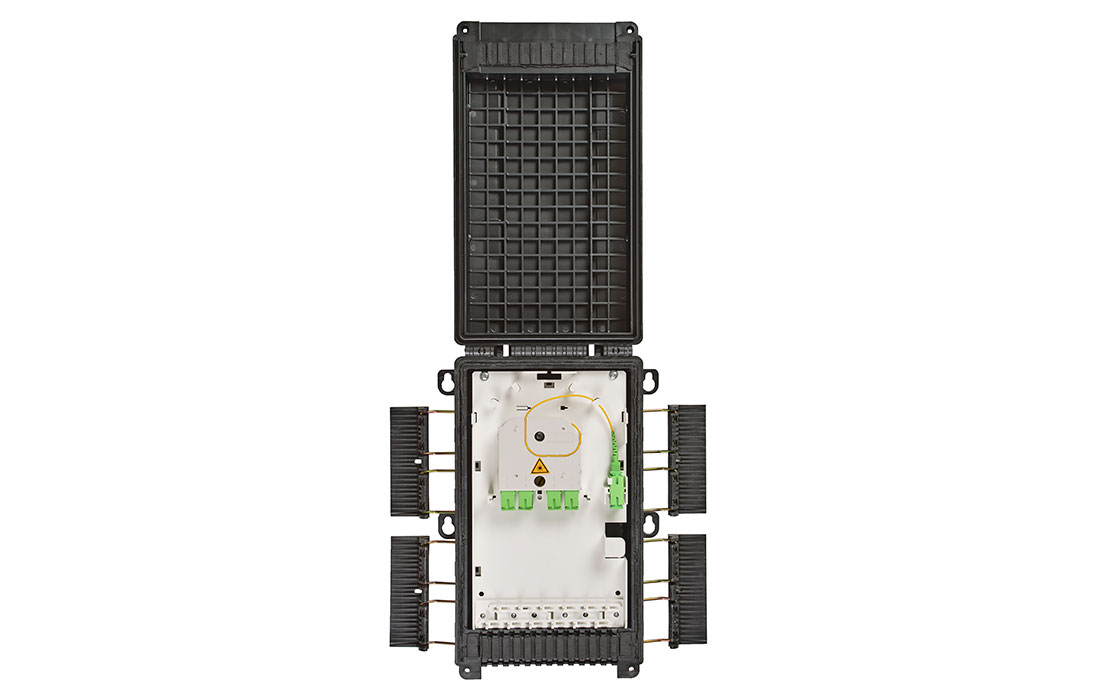

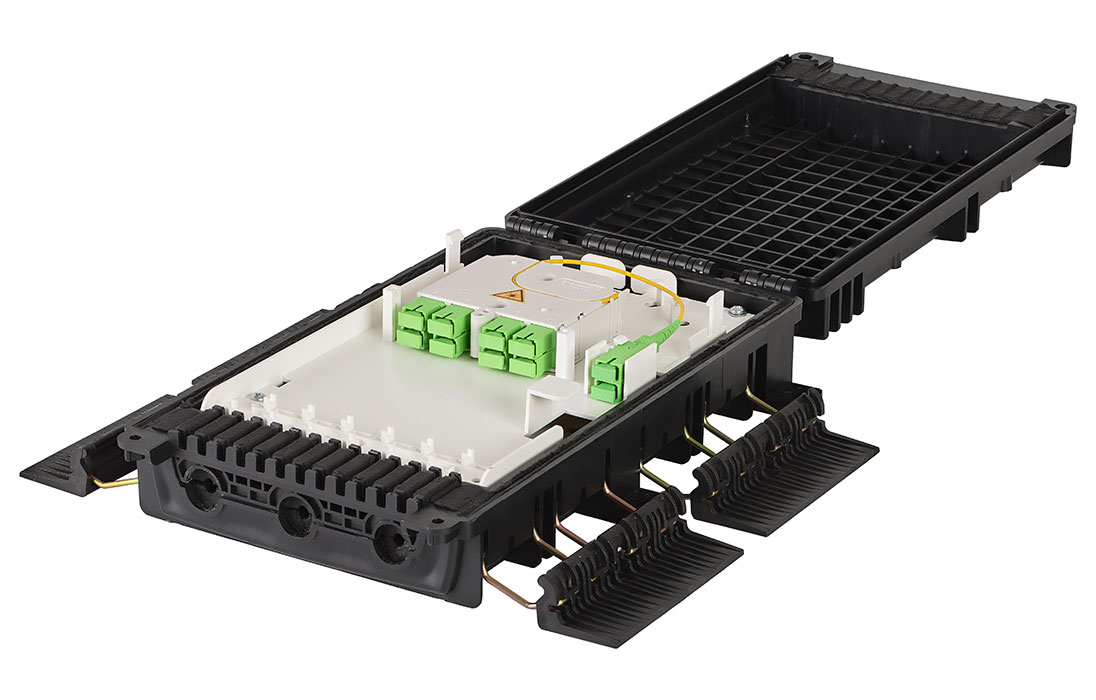

Муфта-кросс МКО-П2/СМ3-2SC-2SC/APC -2SC/APC ССД внешний вид 1
Муфта-кросс МКО-П2/СМ3-2SC-2SC/APC -2SC/APC ССД внешний вид 2
Муфта-кросс МКО-П2/СМ3-2SC-2SC/APC -2SC/APC ССД внешний вид 3
Муфта-кросс МКО-П2/СМ3-2SC-2SC/APC -2SC/APC ССД внешний вид 4
Муфта-кросс МКО-П2/СМ3-2SC-2SC/APC -2SC/APC ССД внешний вид 5
Муфта-кросс МКО-П2/СМ3-2SC-2SC/APC -2SC/APC ССД внешний вид 6
Муфта-кросс МКО-П2/СМ3-2SC-2SC/APC -2SC/APC ССД внешний вид 7
Муфта-кросс МКО-П2/СМ3-2SC-2SC/APC -2SC/APC ССД внешний вид 8
Муфта-кросс МКО-П2/СМ3-2SC-2SC/APC -2SC/APC ССД внешний вид 9
Муфта-кросс МКО-П2/СМ3-2SC-2SC/APC -2SC/APC ССД внешний вид 10
Муфта-кросс МКО-П2/СМ3-2SC-2SC/APC -2SC/APC ССД внешний вид 11
Муфта-кросс МКО-П2/СМ3-2SC-2SC/APC -2SC/APC ССД внешний вид 12
Муфта-кросс МКО-П2/СМ3-2SC-2SC/APC -2SC/APC ССД внешний вид 13
Муфта-кросс МКО-П2/СМ3-2SC-2SC/APC -2SC/APC ССД внешний вид 14
Муфта-кросс МКО-П2/СМ3-2SC-2SC/APC -2SC/APC ССД внешний вид 15
Муфта-кросс МКО-П2/СМ3-2SC-2SC/APC -2SC/APC ССД внешний вид 16
Муфта-кросс МКО-П2/СМ3-2SC-2SC/APC -2SC/APC ССД внешний вид 17
Муфта-кросс МКО-П2/СМ3-2SC-2SC/APC -2SC/APC ССД внешний вид 18

Описание (PDF)

Предназначена для использования в качестве оптического кросса малой емкости, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

Данное исполнение предназначено для использования модульного сплиттера (ном. номер 130409-00409 или 130409-00410).

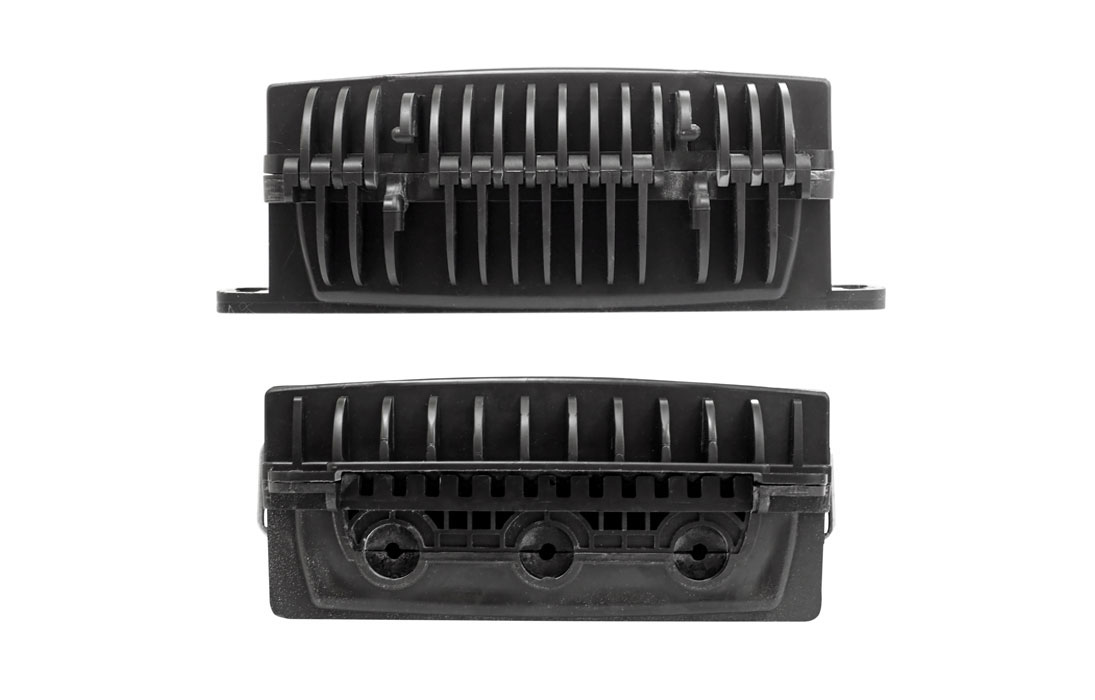

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны).

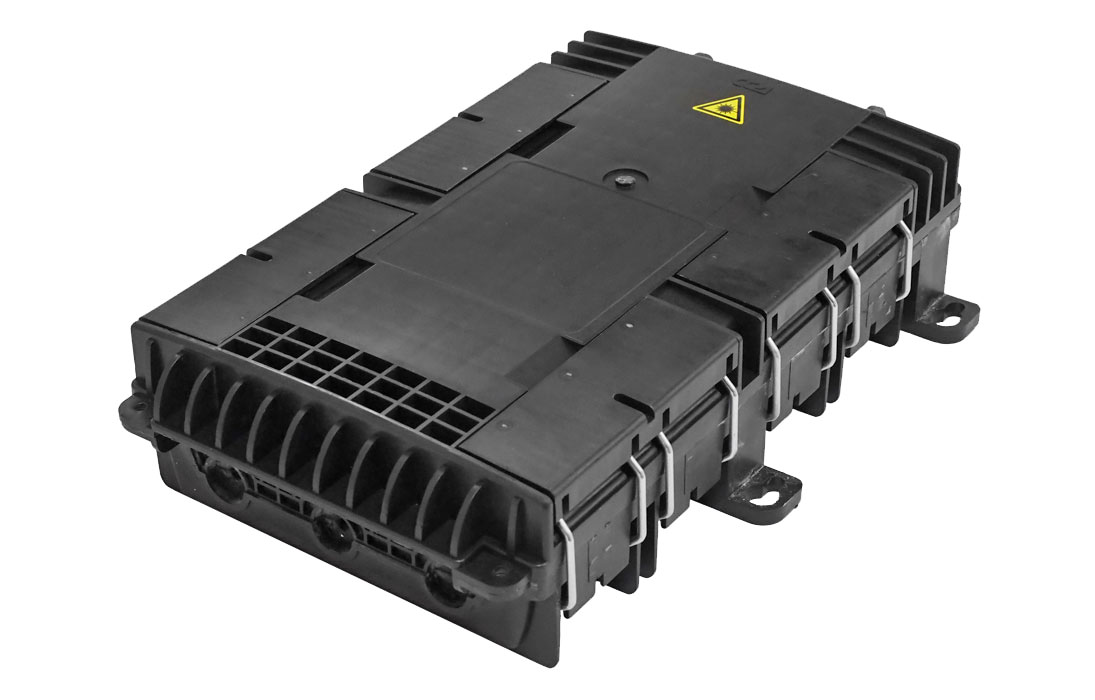

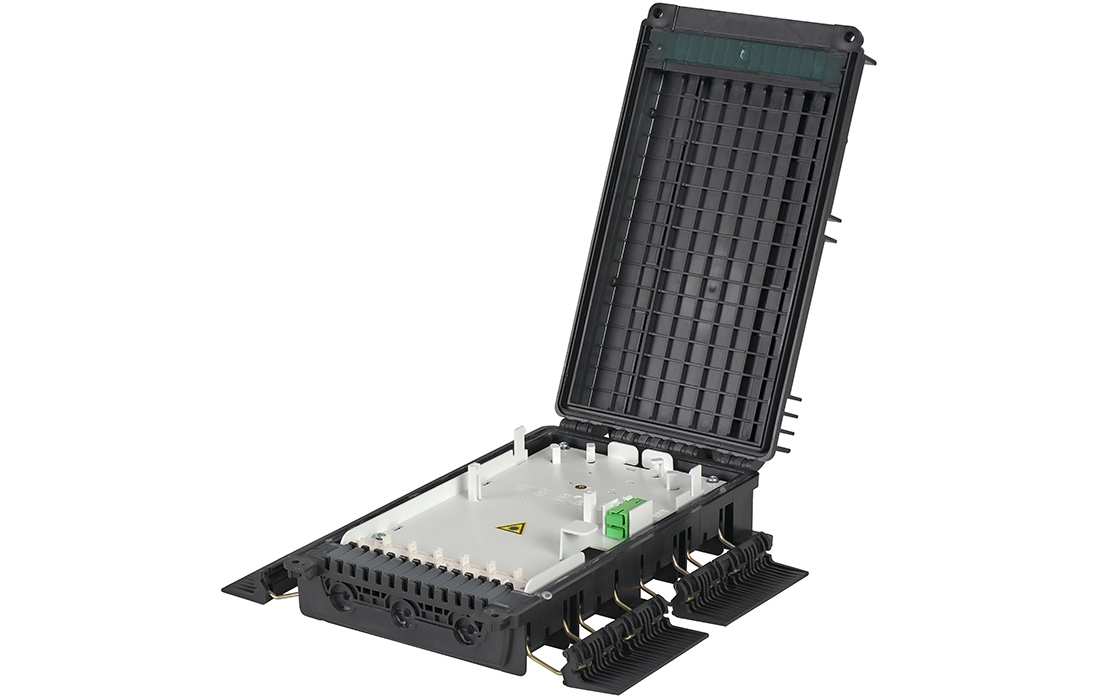

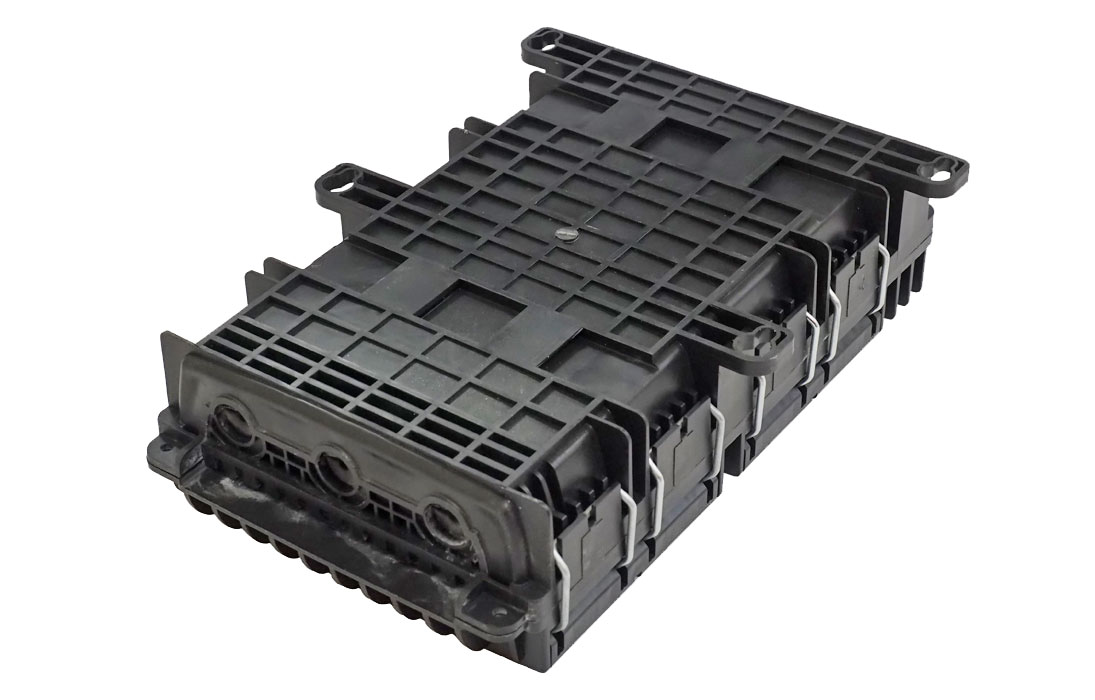

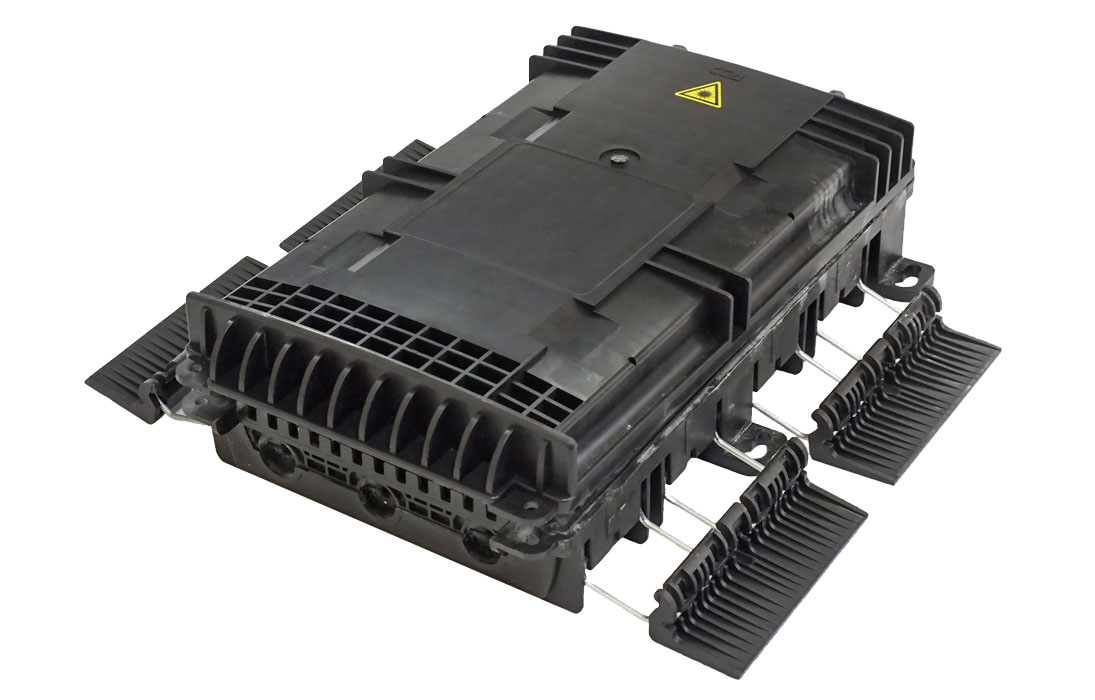

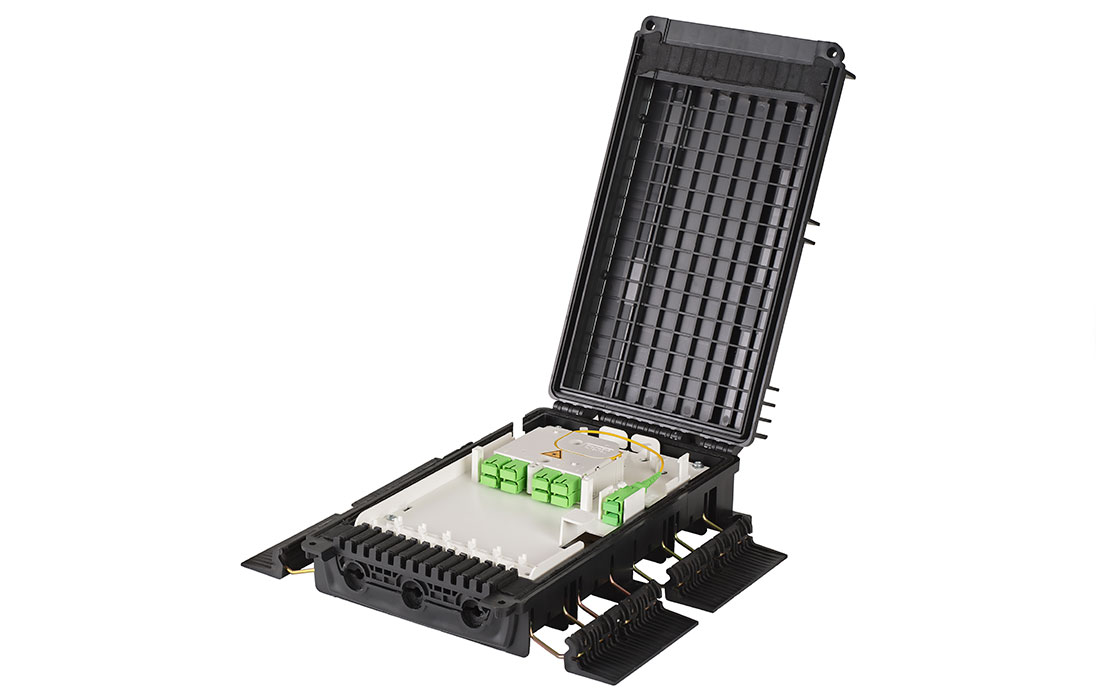

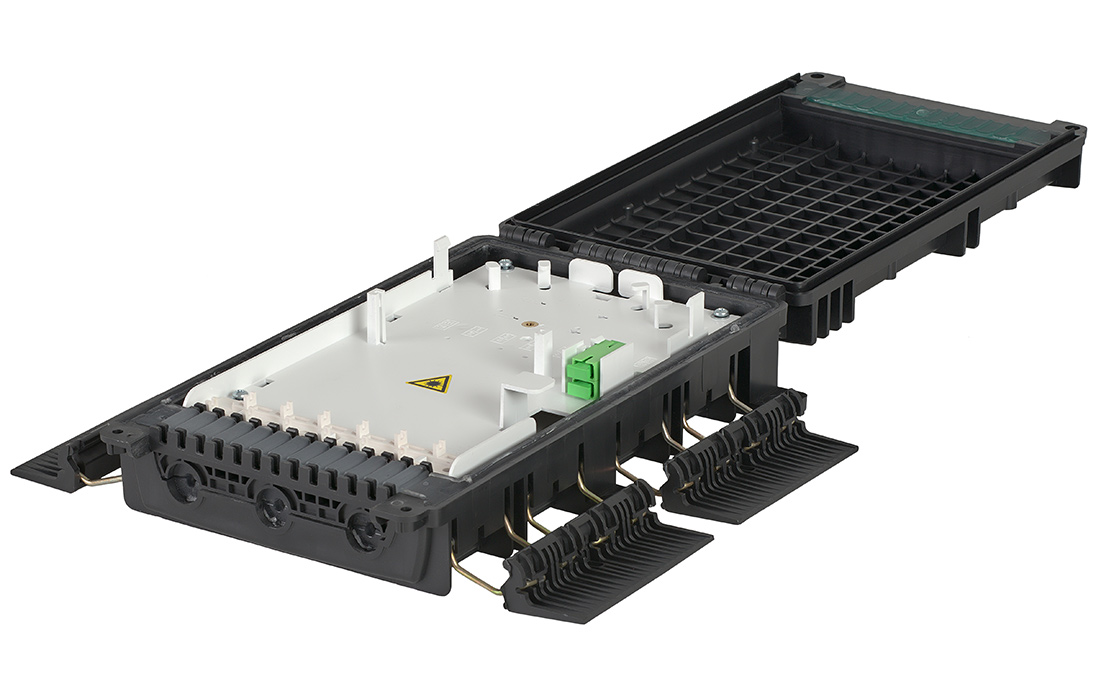

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

Фиксация и герметизация крышки - при помощи четырёх пластиковых защелок на стальных пружинных петлях.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.

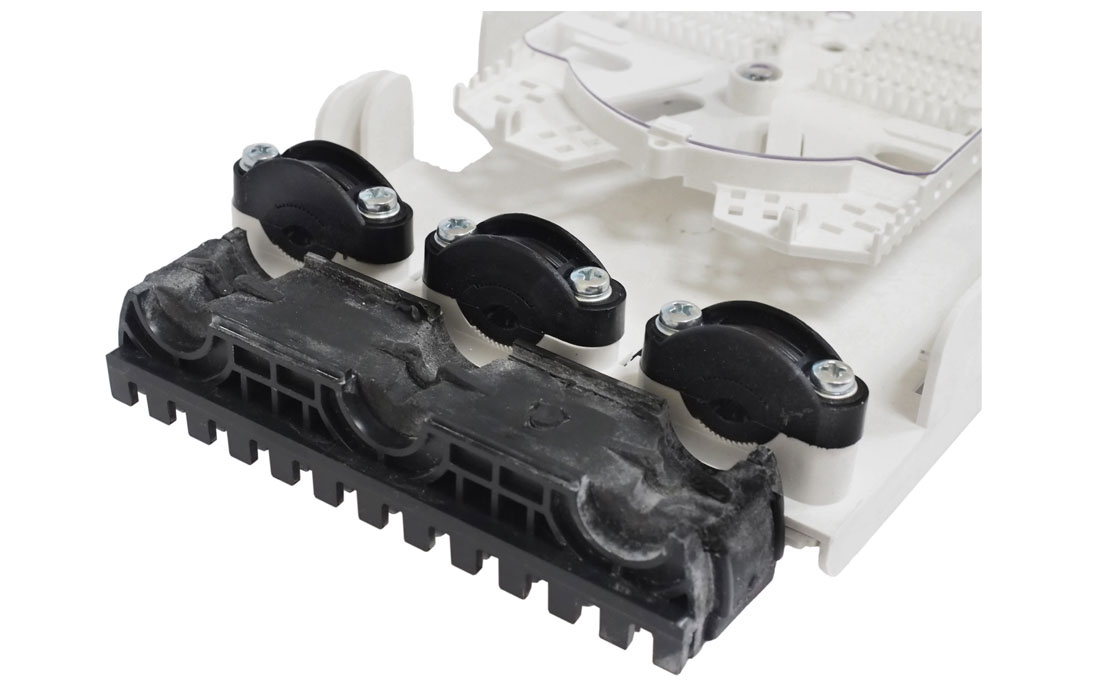

В нижней части корпуса имеется съёмный блок ввода и герметизации распределительных ВОК с одной стороны и дроп-кабелей с другой стороны блока. Съёмный блок имеет гелевое покрытие по всей поверхности соприкосновения с ВОК и корпусом муфты.

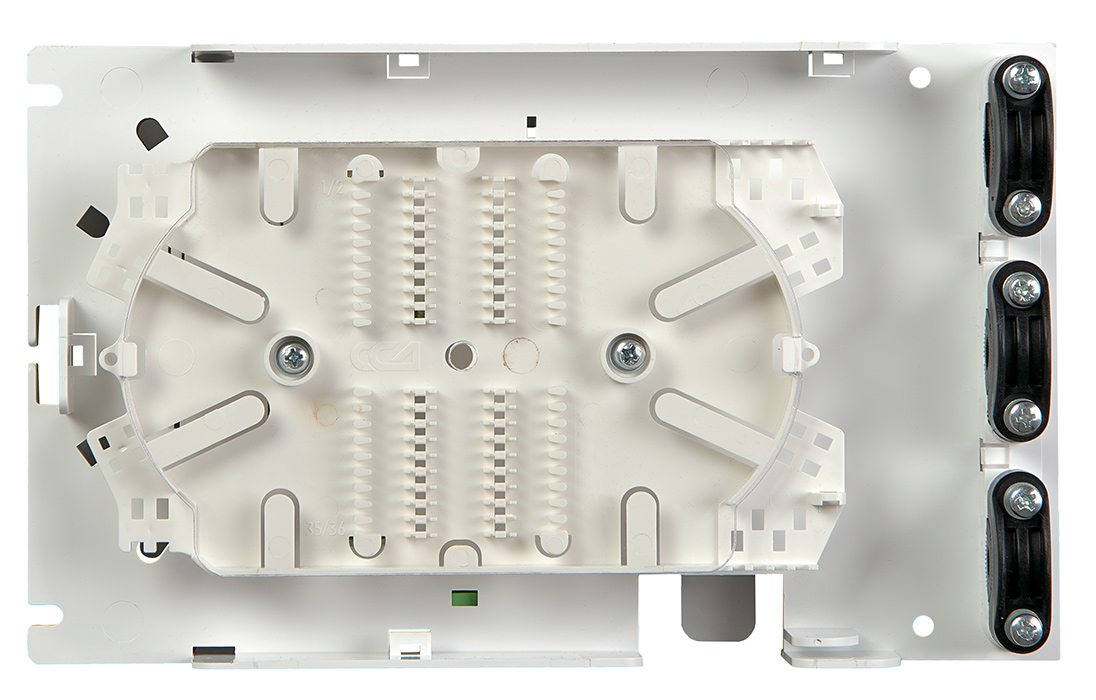

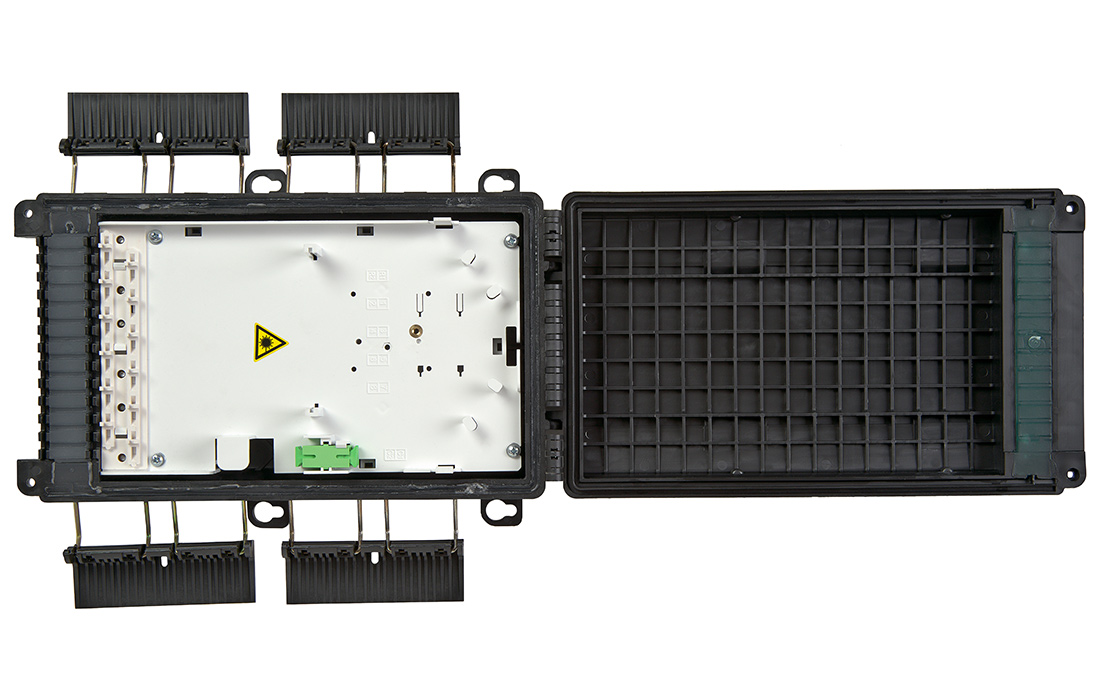

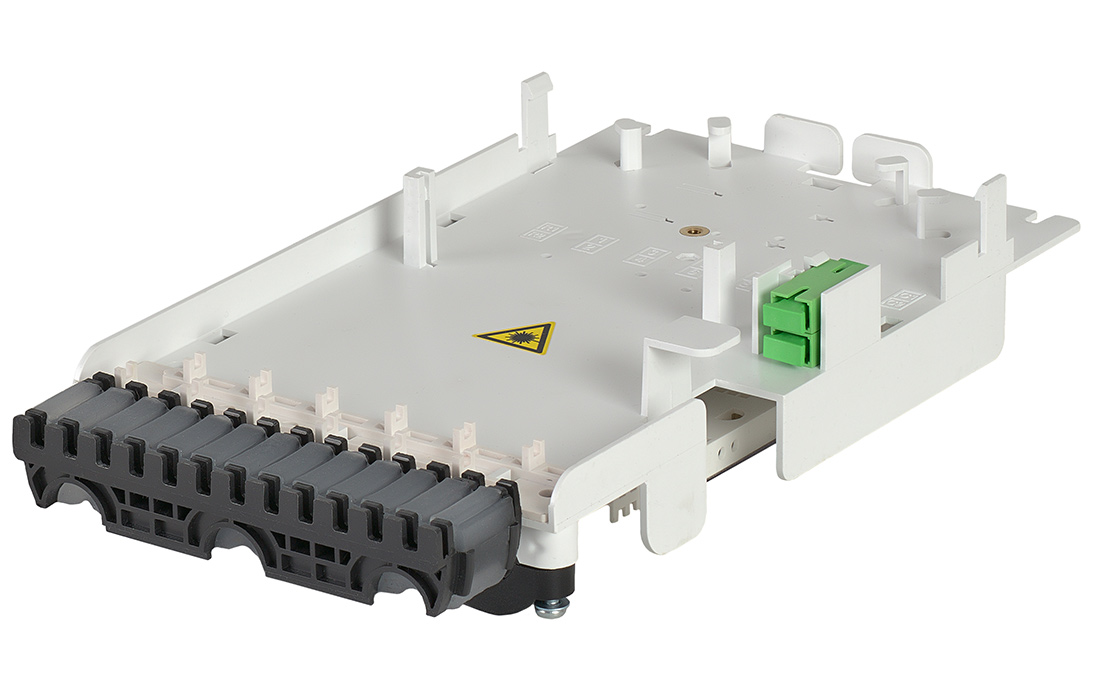

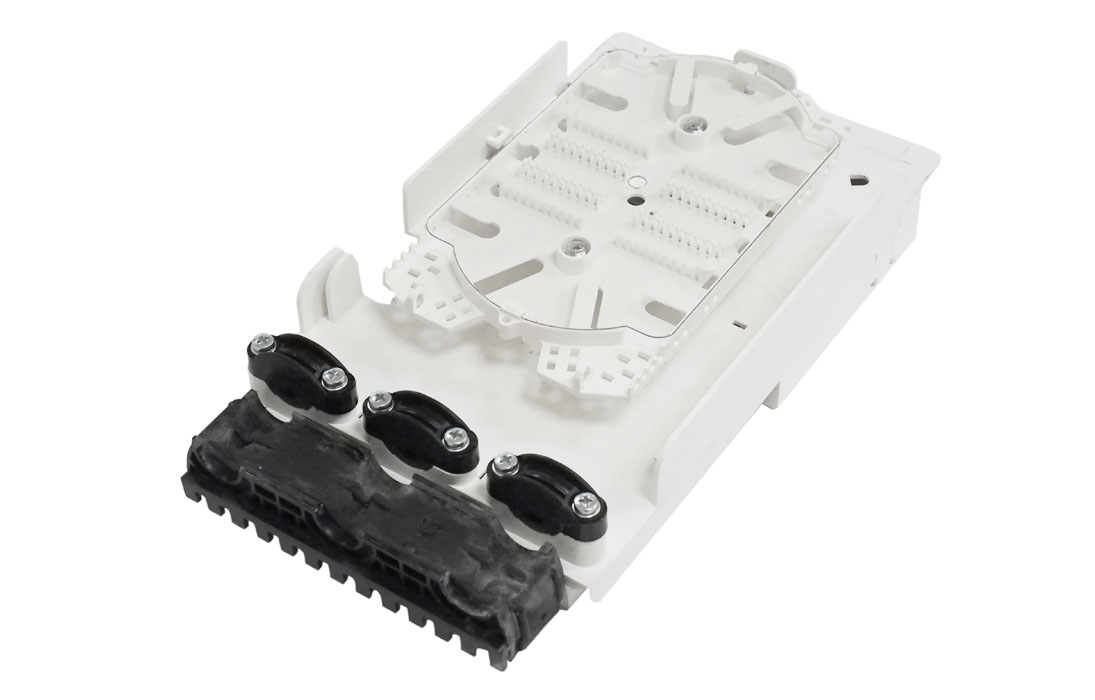

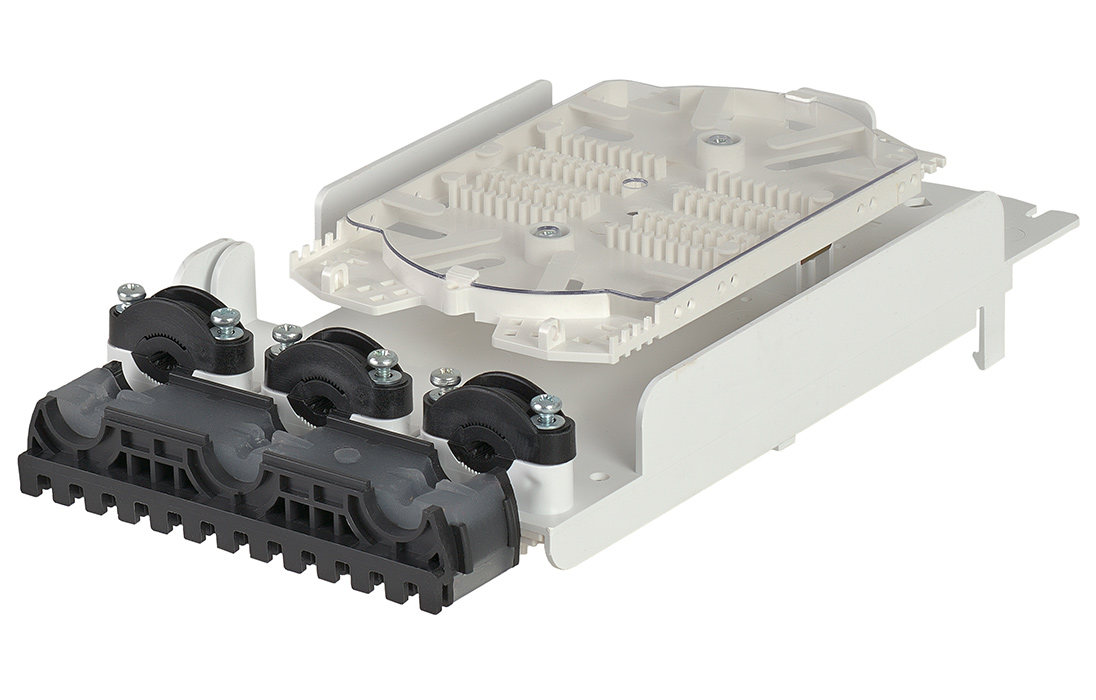

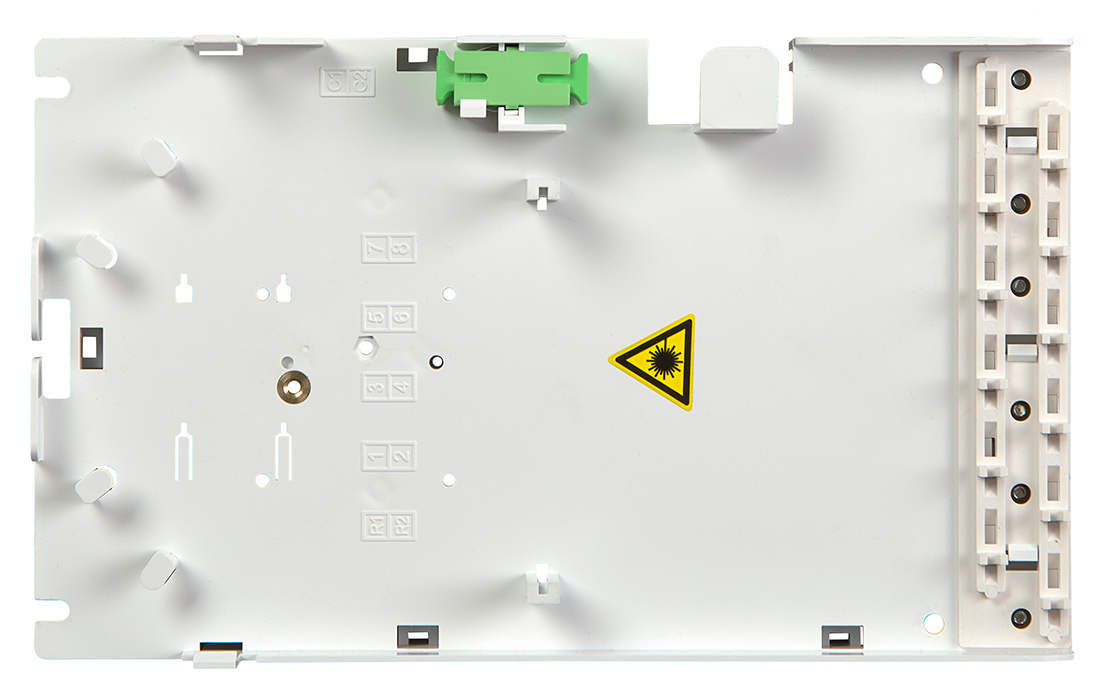

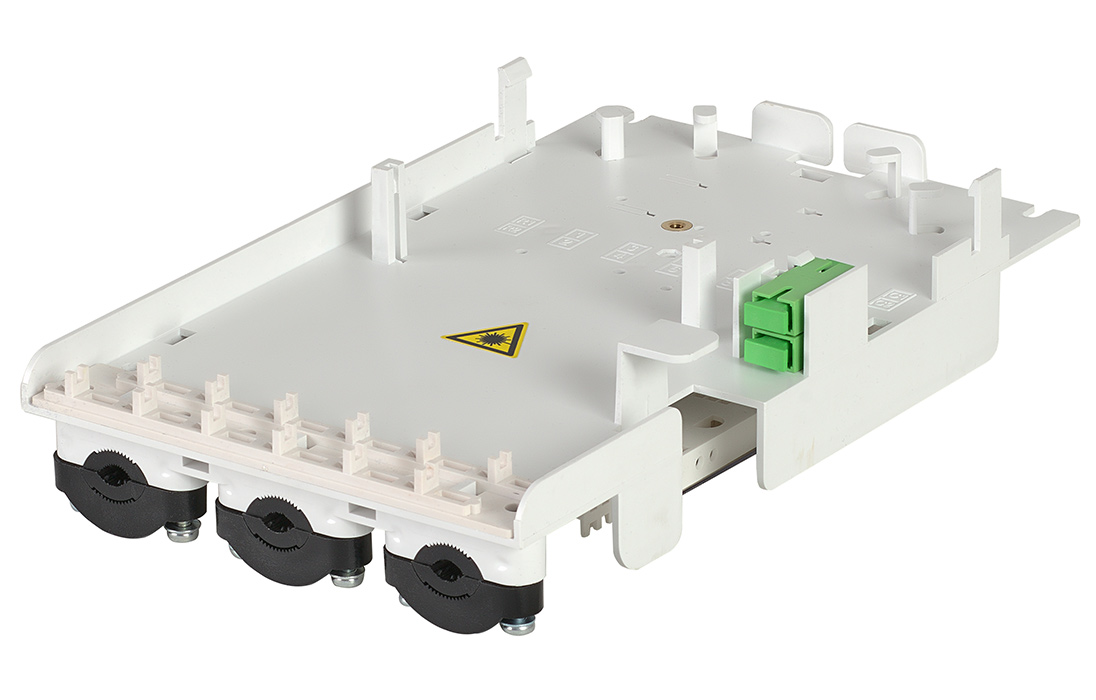

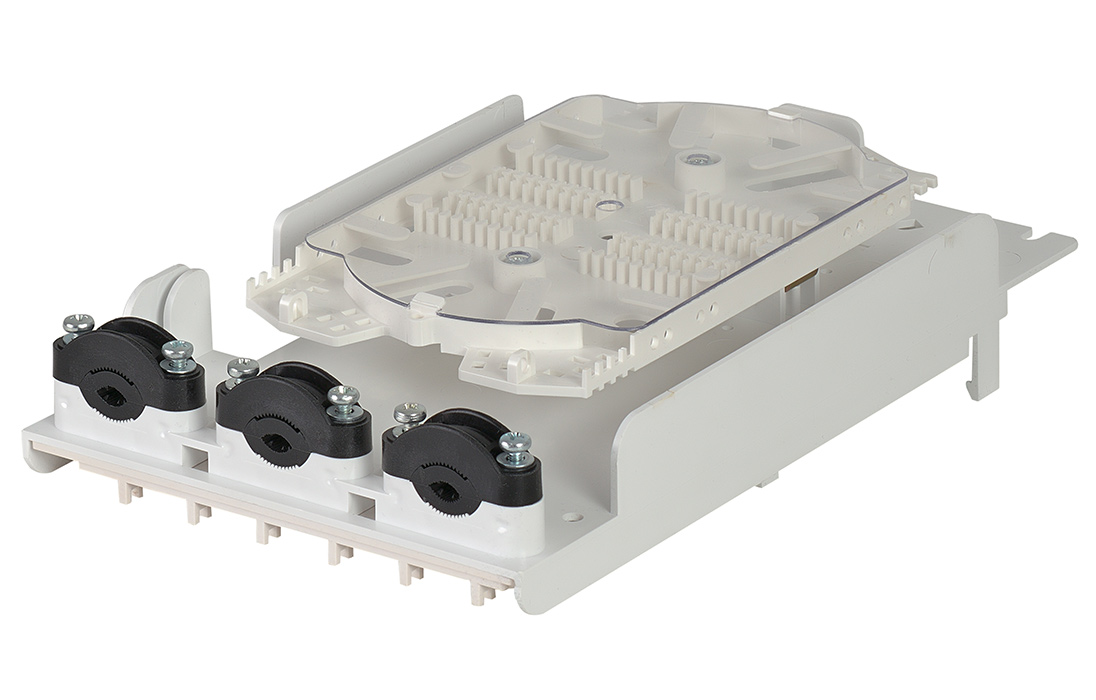

Внутри корпуса установлена съёмная монтажная панель (вставка), с тыльной стороны которой предусмотрено место для укладки транзитной петли оптических модулей, установлены фиксаторы ЦСЭ и кассета КТ-3645 для сварки волокон распределительных ВОК. На лицевой стороне панели находятся гнёзда для установки адаптеров типа SC, а также ложемент Л2-СП, на который можно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм и ложемент Л12-4525 для размещения сварных стыков абонентских дроп-кабелей с пигтейлами.

Конструкция муфты не смотря на небольшие габаритные размеры обеспечивает возможность организации транзитной петли оптических модулей без разрезания.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус трех ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 36 сростков оптических волокон (КДЗС 4525) распределительных ВОК и 12 сростков дроп-кабелей;
• установку двух оптических планарных разветвителей с номинальным размером корпуса 60х7х4 мм;
• установку до 12-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 12 дроп-кабелей круглого профиля диаметром до 5 мм или прямоугольного профиля типа «бабочка».

Установка муфты на стене или опоре выполняется с применением кронштейнов для подвески МКО-П2, существует два типа кронштейнов.

Кронштейны для подвески МКО-П2 в комплектацию муфты не входят и приобретаются отдельно.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 28.03.2024 2 854.03 руб.
Мелкий опт: 10 шт
Оптовая скидка: 3%
Цена оптовая, с НДС: 2 768.41 руб.
Крупный опт: 30 шт
Оптовая скидка: 7%
Цена оптовая, с НДС: 2 654.25 руб.
Цена розничная, Без НДС: на 28.03.2024 2 378.36 руб.
Мелкий опт: 10 шт
Оптовая скидка: 3%
Цена оптовая, без НДС: 2 307.01 руб.
Крупный опт: 30 шт
Оптовая скидка: 7%
Цена оптовая, без НДС: 2 211.87 руб.
Наличие у дистрибьюторов - 31 шт
Параметры товара
Характеристики
Макс. кол-во модульных сплиттеров 2
Тип корпуса сплиттеров Модульный
Макс. кол-во сварных соединений 36
Кол-во адаптеров SC:
- для входов сплиттеров 2
Кол-во вводов:
- до 16 мм/транзит 3/1
- до 5 мм 12
Герметизация корпуса Эластомер
Герметизация вводов Эластомер
Защищенность IP65
Температура эксплуатации, ºС -40...+65
Габаритные размеры, мм:
- длина 330
- ширина 222
- высота 80
Масса, кг 1,2
Комплектация
Корпус с крышкой 1 шт.
Гильзы КДЗС 4525 20 шт.
Монтажная панель (вставка) 1 шт.
Кассета для сварки 36 ОВ с крышкой 1 шт.
Адаптеры SC/APC 2 шт.
Пигтейлы SC/APC 2 шт.
Стяжки, маркеры 1 компл.
Силикагель 30 г
Логистические параметры
Объем, м3: 0,007538
Вес, кг.: 1,6
Маркировка
МКО муфта-кросс оптическая
П2 тип корпуса муфты
СМ3 назначение муфты - установка модульных разветвителей типа "М3"
2SC кол-во и тип отверстий под адаптеры
2SC/APC кол-во и тип установленных адаптеров
2SC/APC кол-во, тип и полировка пигтейлов
