Номенклатурный номер: 130408-00168 Скопировано в буфер обмена

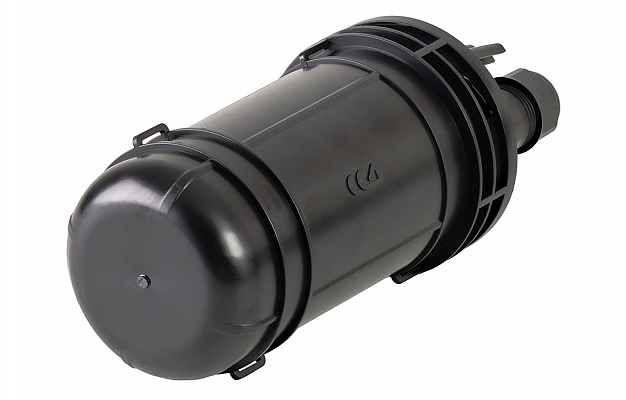

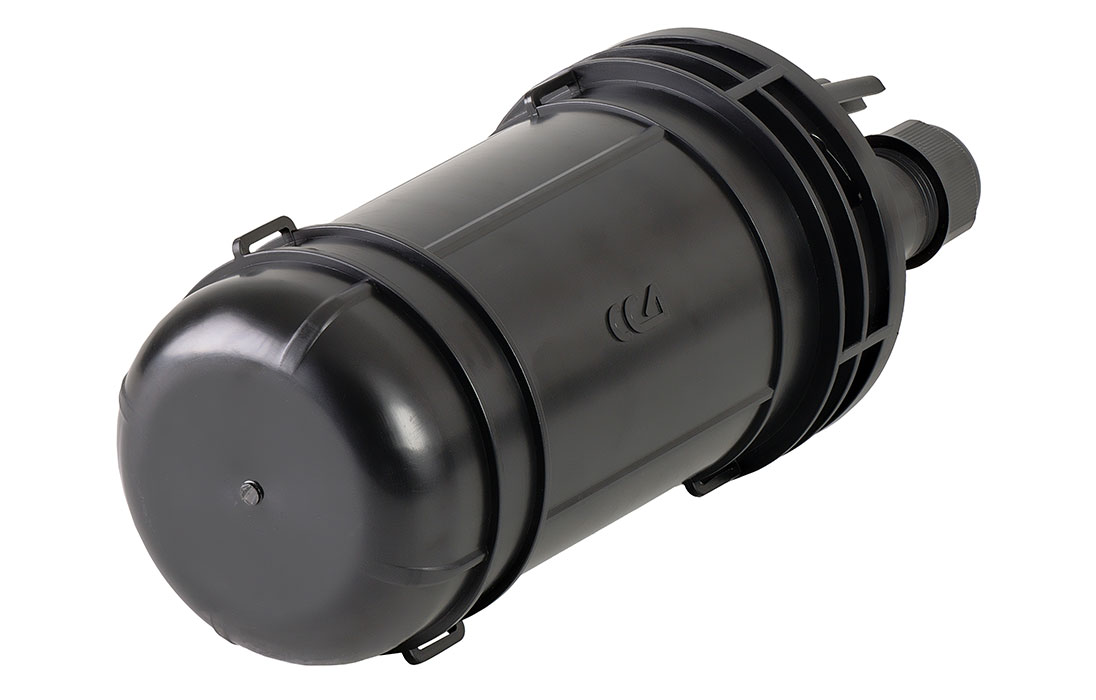

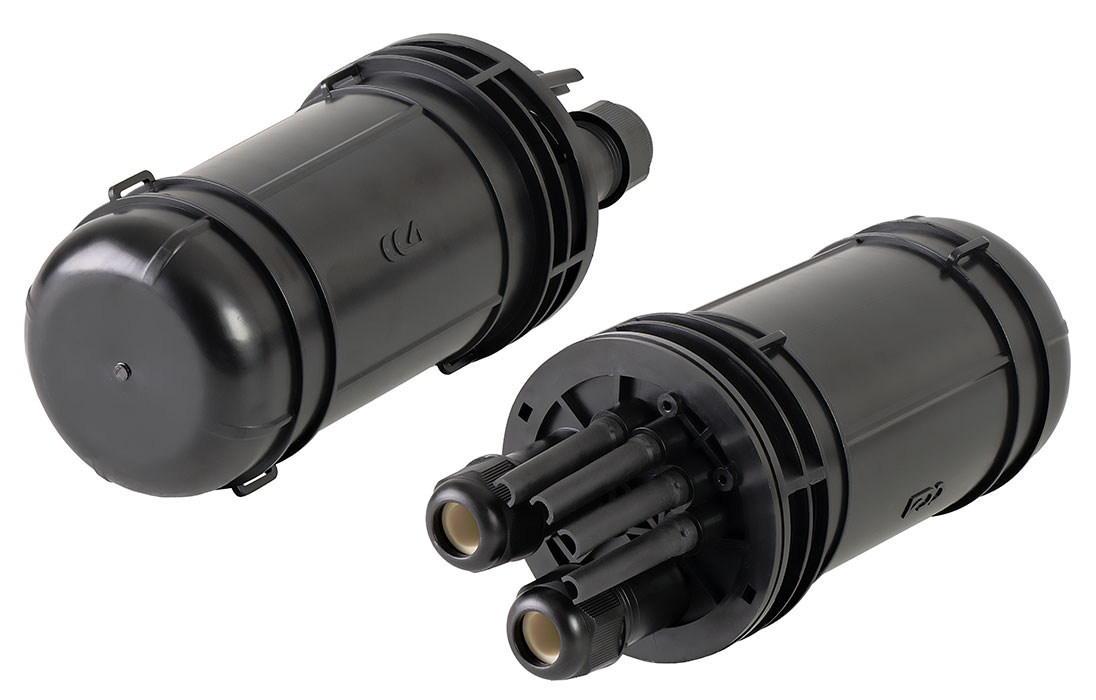

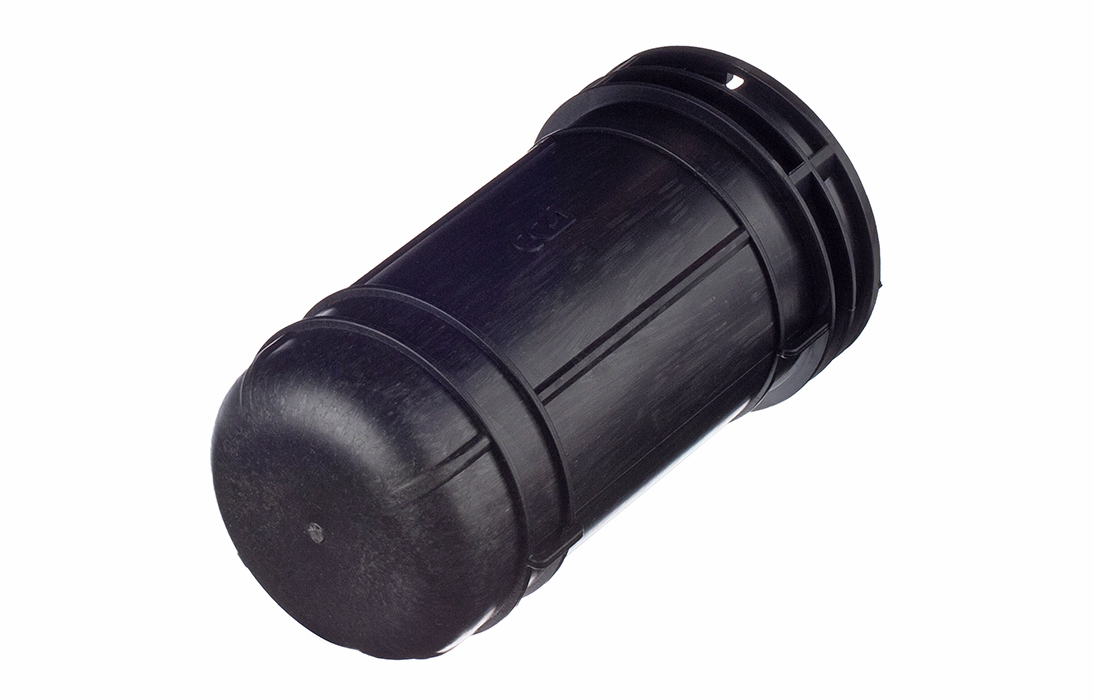

Муфта-кросс МКО-Ц8/С09-5SC ССД внешний вид 1
Муфта-кросс МКО-Ц8/С09-5SC ССД внешний вид 2
Муфта-кросс МКО-Ц8/С09-5SC ССД внешний вид 3
Муфта-кросс МКО-Ц8/С09-5SC ССД внешний вид 4
Муфта-кросс МКО-Ц8/С09-5SC ССД внешний вид 5
Муфта-кросс МКО-Ц8/С09-5SC ССД внешний вид 6
Муфта-кросс МКО-Ц8/С09-5SC ССД внешний вид 7
Муфта-кросс МКО-Ц8/С09-5SC ССД внешний вид 8
Муфта-кросс МКО-Ц8/С09-5SC ССД внешний вид 9
Муфта-кросс МКО-Ц8/С09-5SC ССД внешний вид 10
Муфта-кросс МКО-Ц8/С09-5SC ССД внешний вид 11
Муфта-кросс МКО-Ц8/С09-5SC ССД внешний вид 12

Описание (PDF)

Предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Все соединения осуществляются методом сварки с последующей укладкой КДЗС в ложементы кассет.

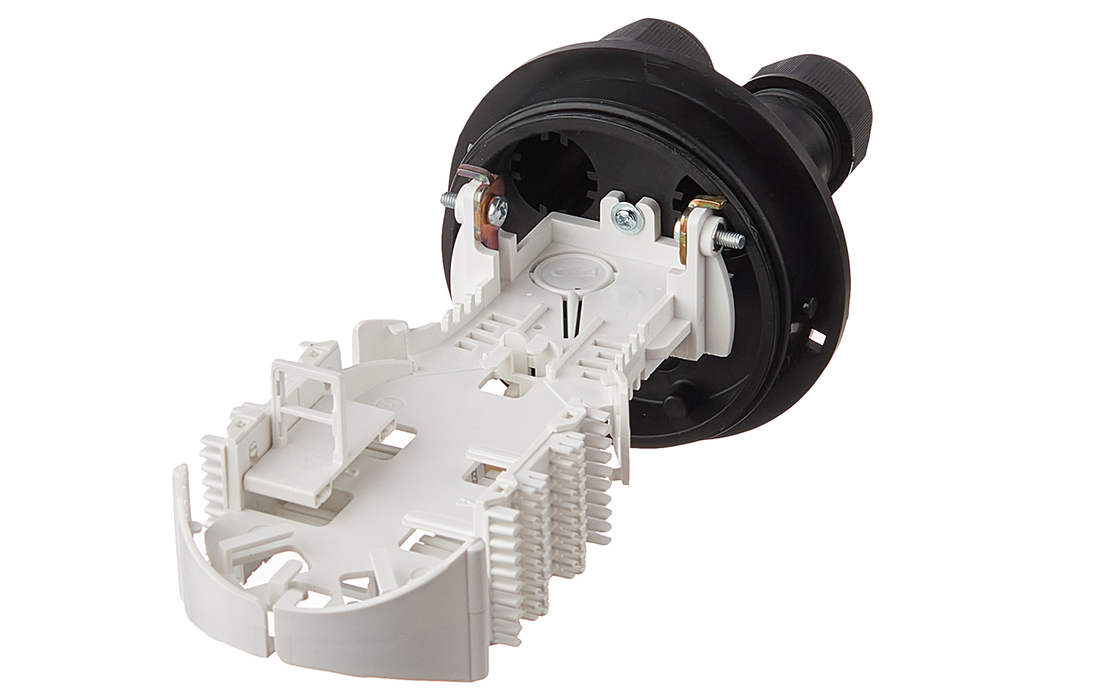

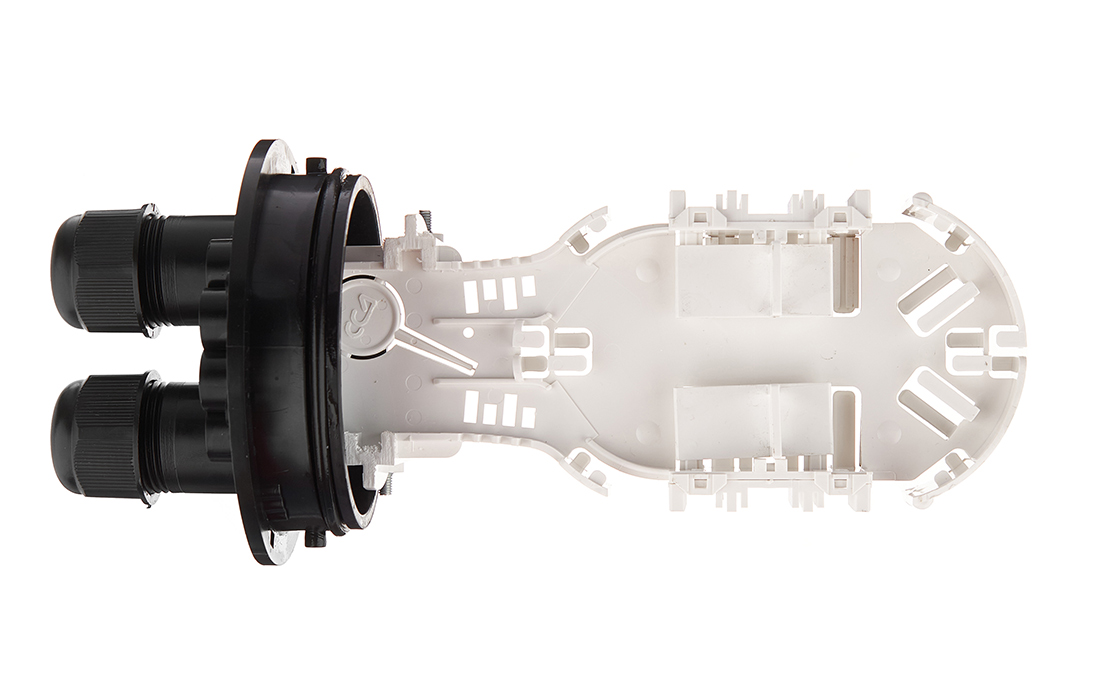

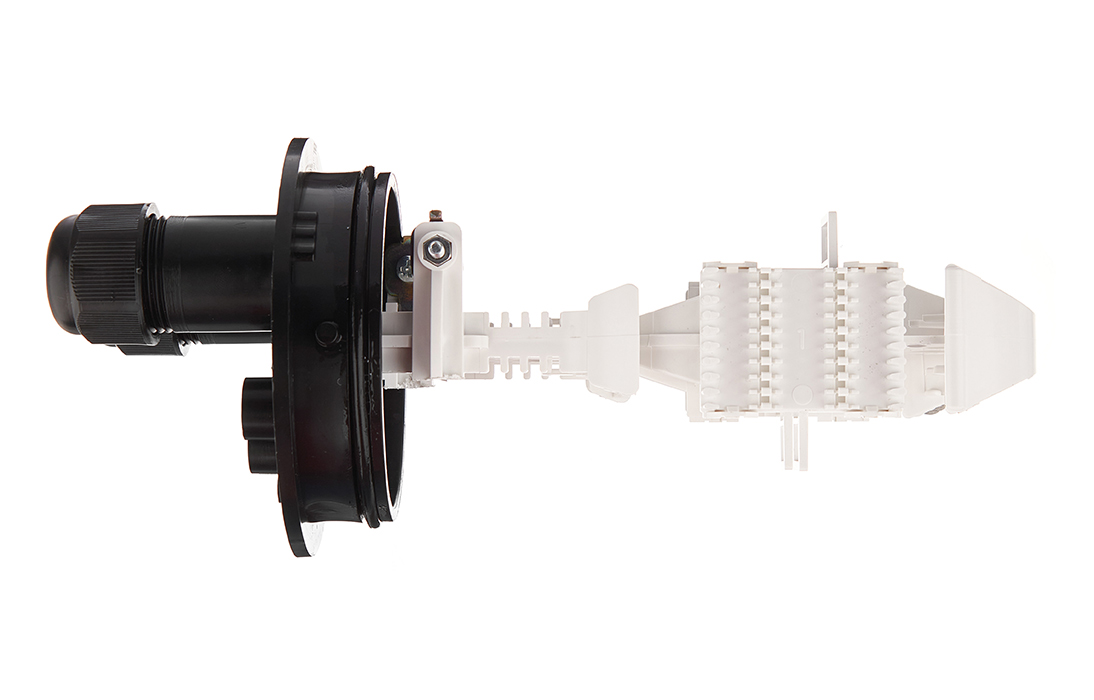

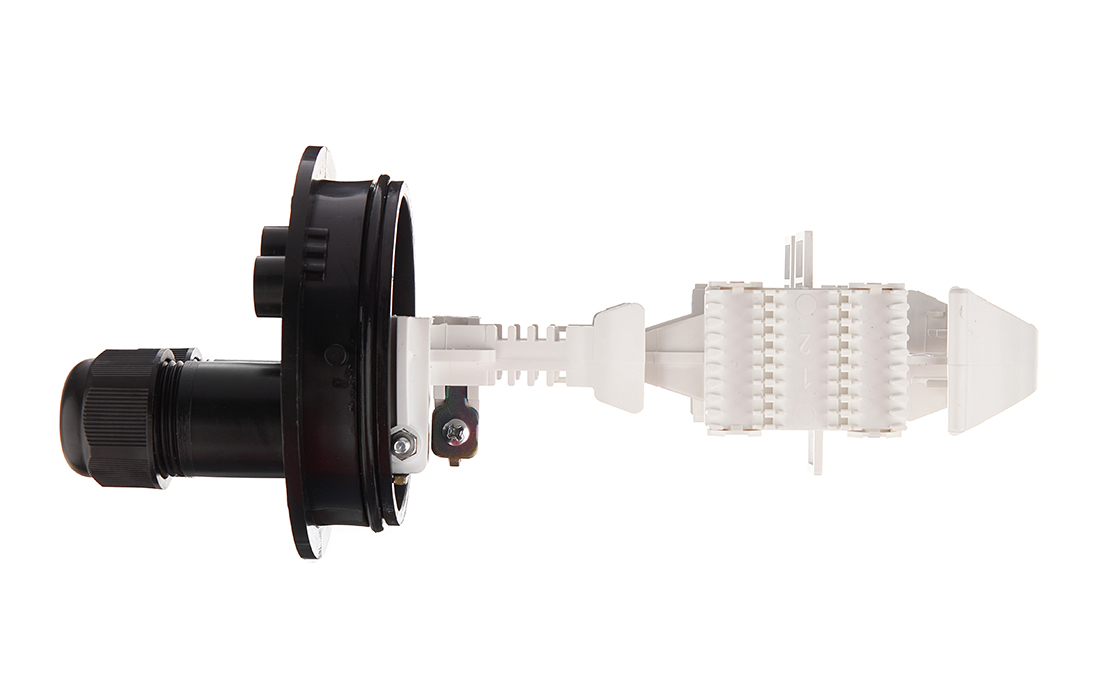

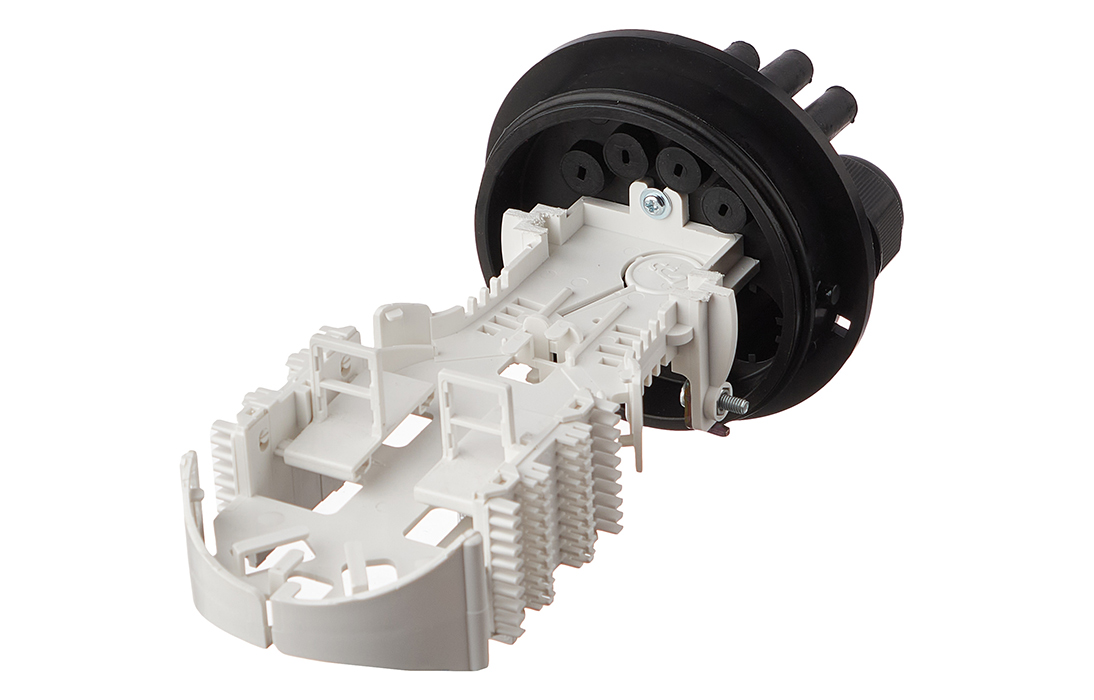

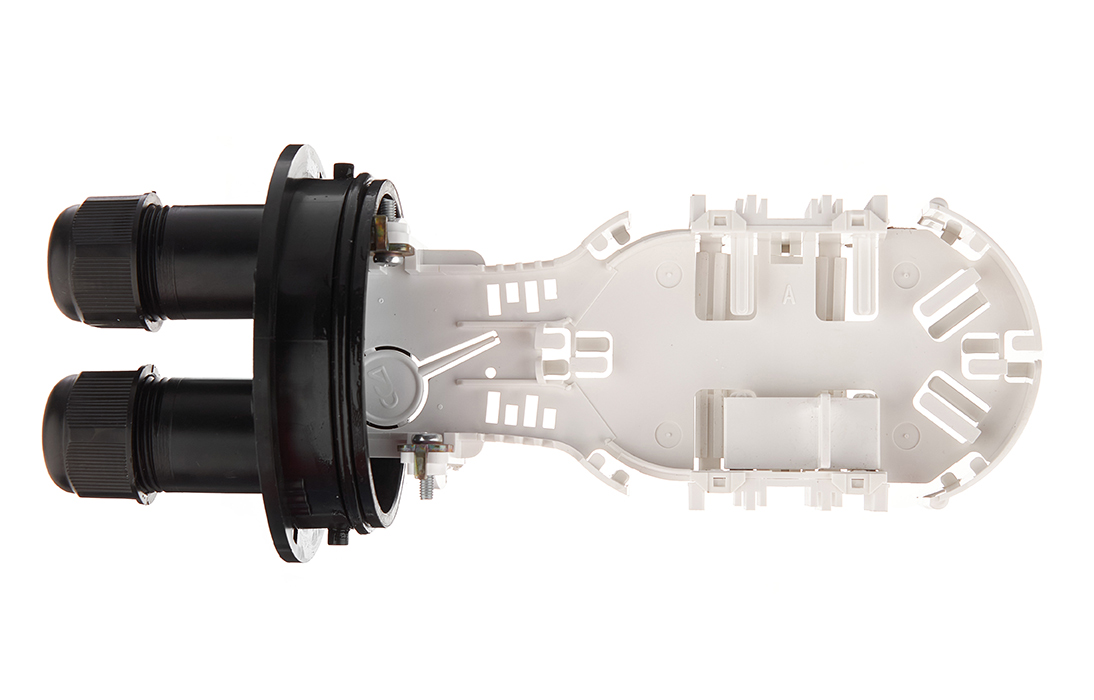

Муфта МКО-Ц8 является самой малогабаритной муфтой серии МКО. Минимизация размеров муфты достигнута за счёт использования специального внутреннего лотка (кронштейна) на котором располагаются два съемных ложемента на 18 сварных соединений каждый и 4 фиксатора ЦСЭ. Запас оптических волокон также располагается в органайзерах лотка.

Способ герметизации корпуса с оголовником механический.

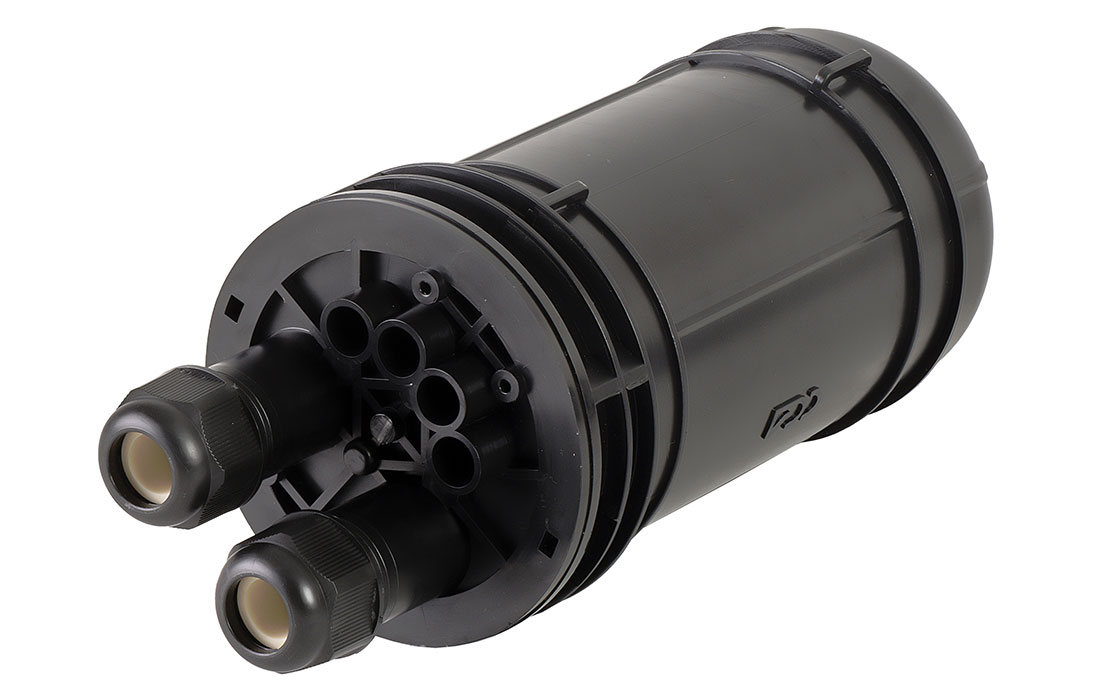

Ввод подвесного ОК, крепление и герметизация осуществляется с помощью резьбовых фитингов.

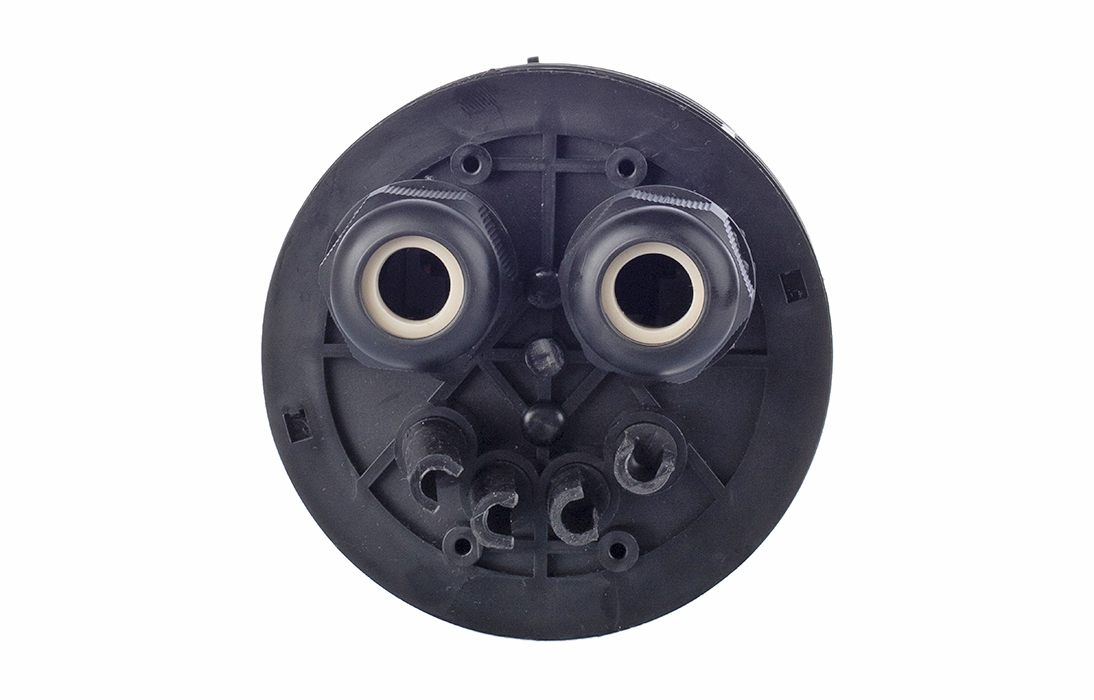

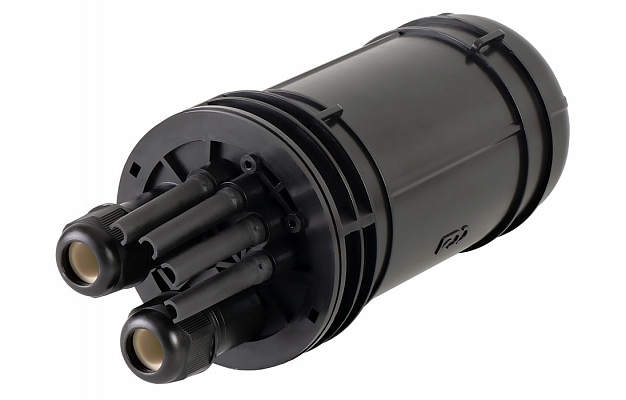

Ввод абонентских дроп-кабелей осуществляется с помощью проходных отверстий на оголовнике, диаметр которых позволяют вводить в муфту дроп-кабели с разъемами SC типа. Герметизация вводов достигается с помощью разрезных эластичных втулок (заглушек).

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 29.03.2024 839.16 руб.
Мелкий опт: 10 шт
Оптовая скидка: 3%
Цена оптовая, с НДС: 813.99 руб.
Крупный опт: 30 шт
Оптовая скидка: 7%
Цена оптовая, с НДС: 780.42 руб.
Цена розничная, Без НДС: на 29.03.2024 699.30 руб.
Мелкий опт: 10 шт
Оптовая скидка: 3%
Цена оптовая, без НДС: 678.33 руб.
Крупный опт: 30 шт
Оптовая скидка: 7%
Цена оптовая, без НДС: 650.35 руб.
Наличие у дистрибьюторов - 19 шт
Параметры товара
Характеристики
Макс. кол-во сплиттеров 1
Тип корпуса сплиттеров Мини
Кол-во сварных соединений 36
Тип кассет Встроена в конструкцию муфты
Тип ложементов Л18-4525
Кол-во ложементов 2
Макс. кол-во адаптеров SC 5
Кол-во вводов:
- фитинг, до 16 мм 2
- эластичная заглушка, до 3,5 мм 4
Герметизация корпуса Байонет
Температура эксплуатации, ºС -60...+70
Габаритные размеры, мм:
- длина 269
- диаметр 111
Масса, кг 0,4
Комплектация
Корпус (оголовник, кожух, прокладка) 1 шт.
Лоток с 4 фиксаторами ЦСЭ 1 шт.
Ложемент Л18-4525 2 шт.
Гильзы КДЗС 4525 20 шт.
Фитинг 2 шт.
Панель адаптеров 5SC 1 шт.
Вставка эластичная для плоского кабеля 2 шт.
Вставка эластичная для круглого кабеля 4-10 мм 2 шт.
Вставка эластичная для круглого кабеля 10-16 мм 2 шт.
Комплект маркеров и стяжек 1 шт.
Вставки эластичные от 2 до 3,5 мм с заглушками 8 шт.
Пинцет для укладки КДЗС 1 шт.
Логистические параметры
Объем, м3: 0,007040
Вес, кг.: 1,1
Маркировка
МКО муфта-кросс оптическая
Ц8 корпус муфты типа Ц8
С09 возможность установки планарного разветвителя
5SC кол-во и тип отверстий под адаптеры
