Номенклатурный номер: 130101-00040 Скопировано в буфер обмена

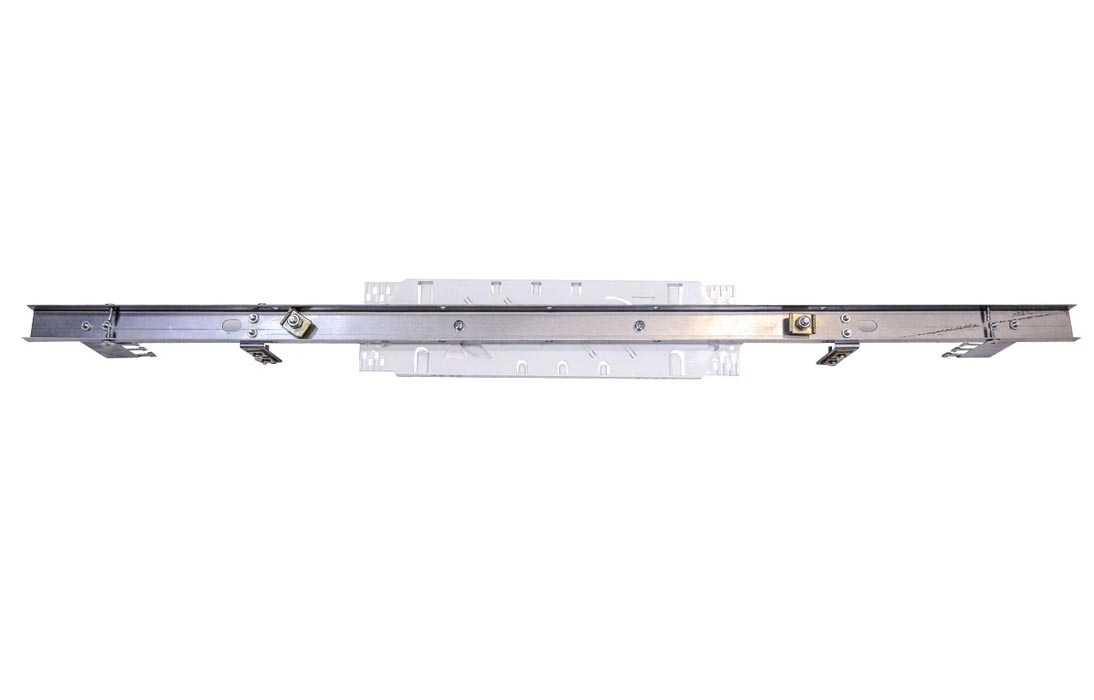

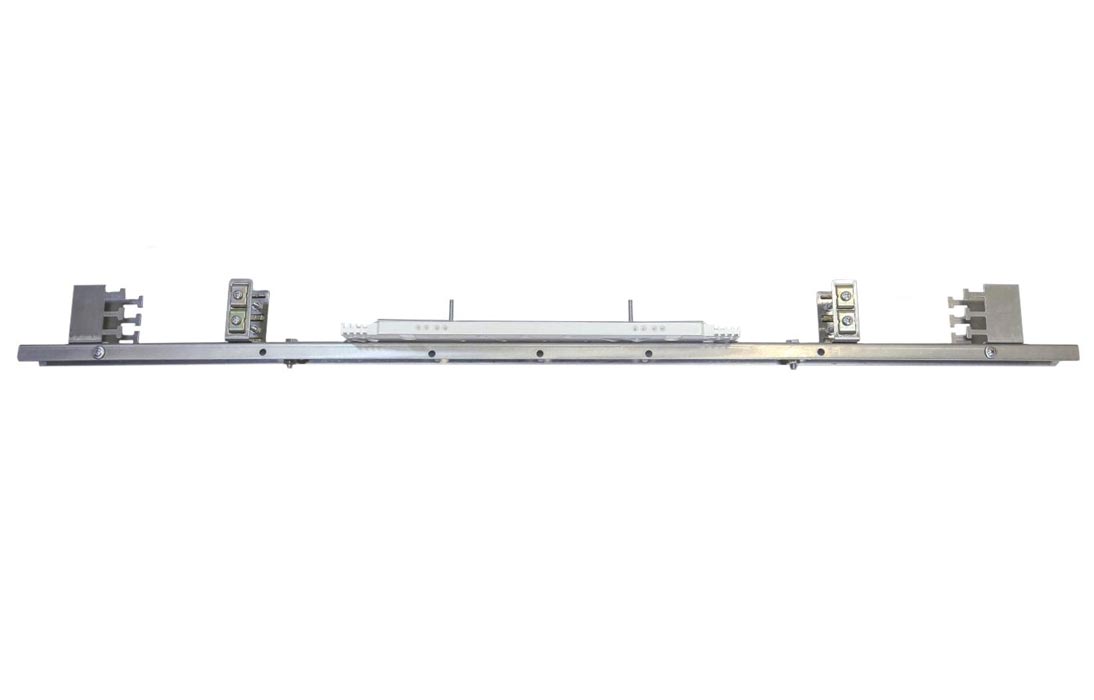

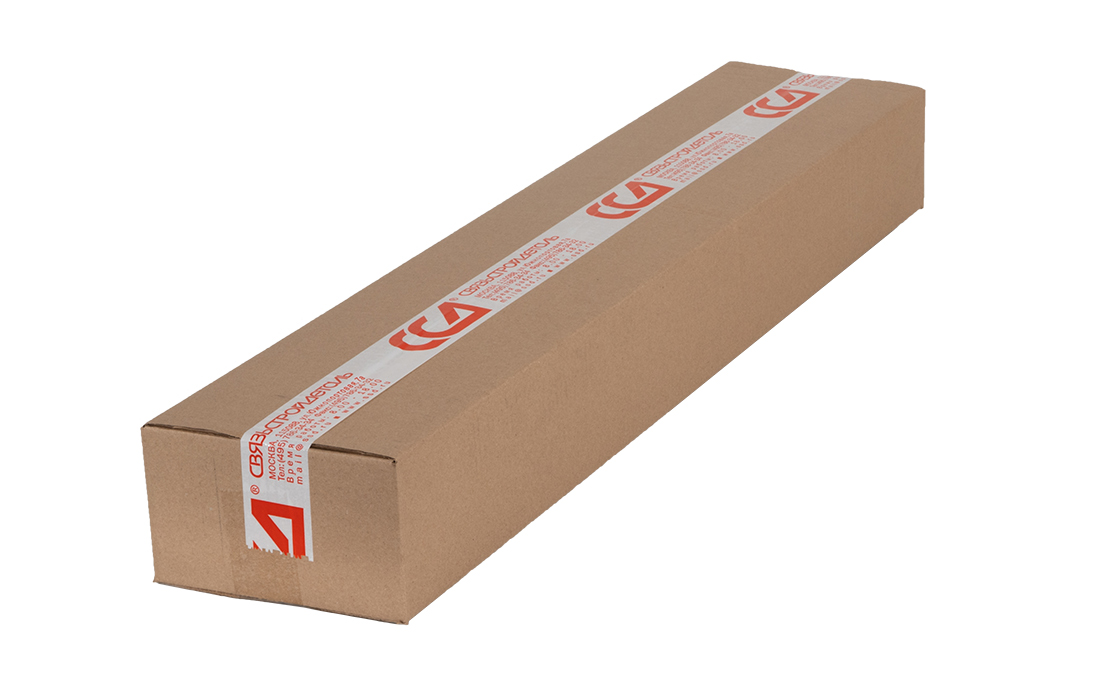

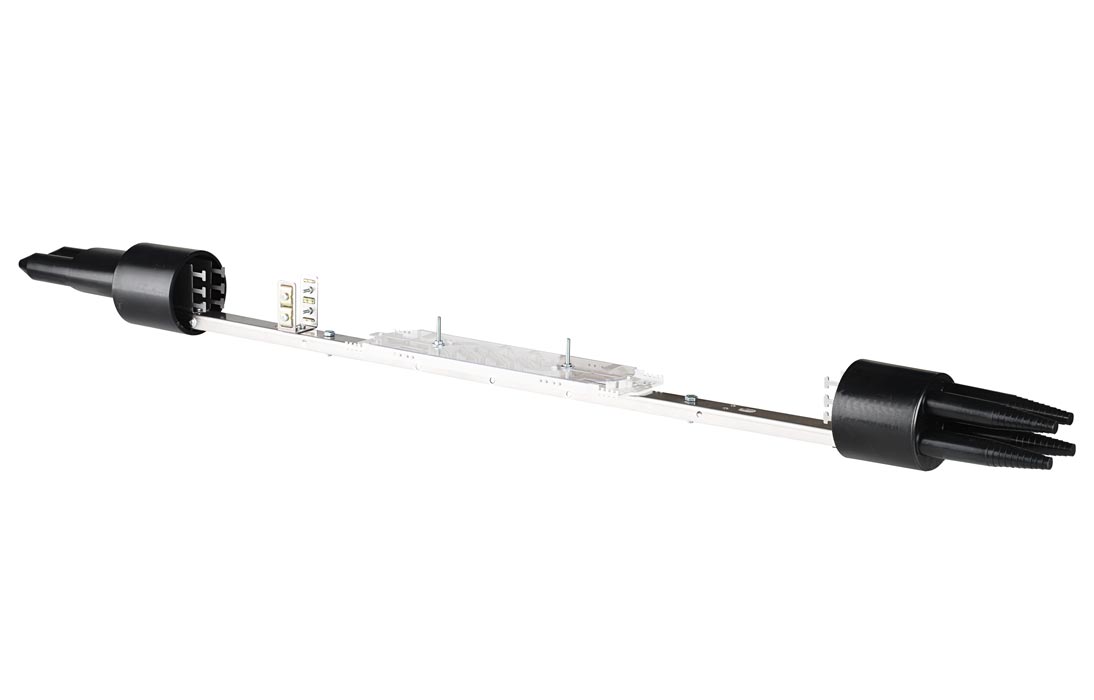

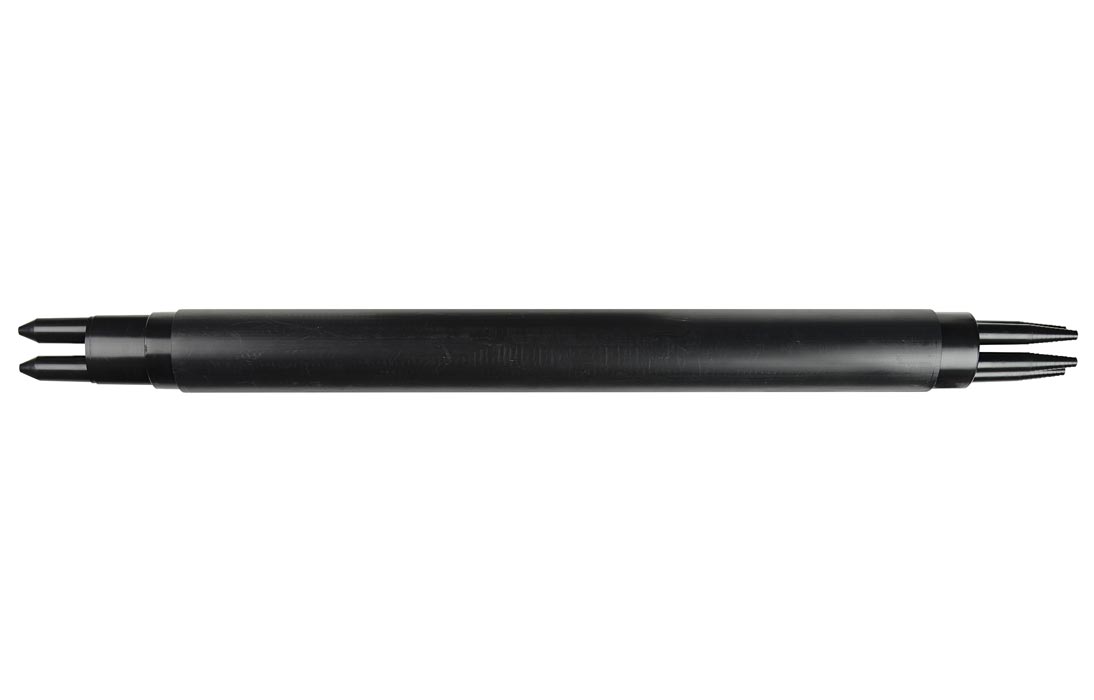

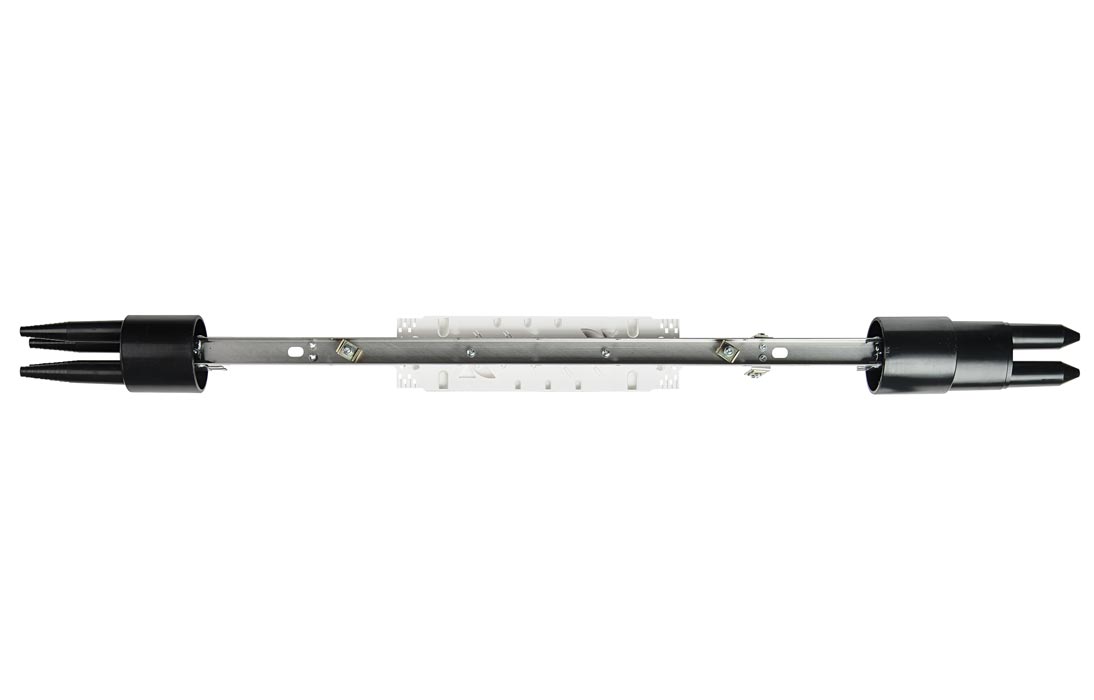

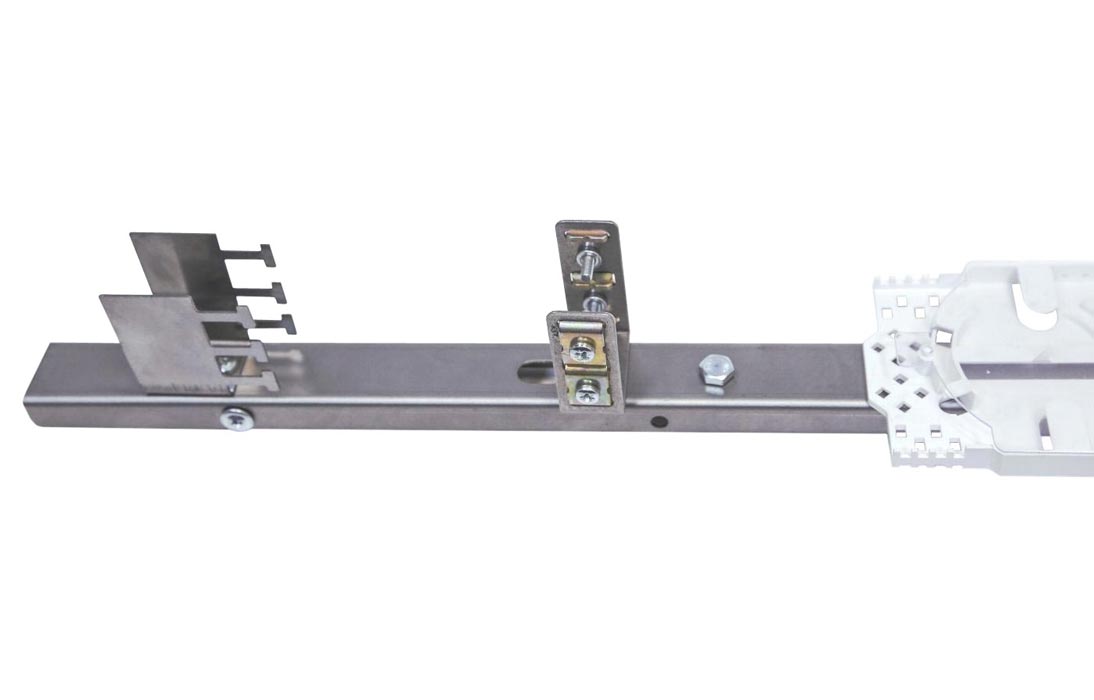

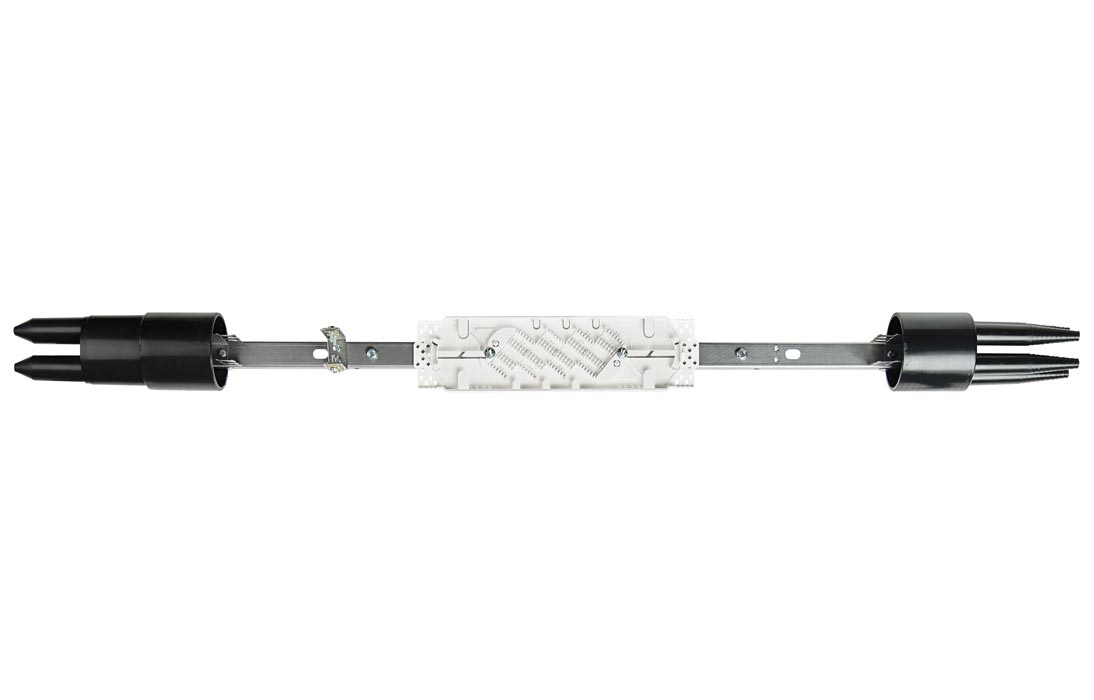

Муфта МОГ-С-24-1К4845 ССД внешний вид 1
Муфта МОГ-С-24-1К4845 ССД внешний вид 2
Муфта МОГ-С-24-1К4845 ССД внешний вид 3
Муфта МОГ-С-24-1К4845 ССД внешний вид 4
Муфта МОГ-С-24-1К4845 ССД внешний вид 5
Муфта МОГ-С-24-1К4845 ССД внешний вид 6
Муфта МОГ-С-24-1К4845 ССД внешний вид 7
Муфта МОГ-С-24-1К4845 ССД внешний вид 8
Муфта МОГ-С-24-1К4845 ССД внешний вид 9
Муфта МОГ-С-24-1К4845 ССД внешний вид 10
Муфта МОГ-С-24-1К4845 ССД внешний вид 11

Описание (PDF)

Проходная классическая муфта МОГ-С предназначена для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты. Применяется для установки в типовых колодцах кабельной канализации, а также в городских коллекторах на стандартных консолях.

В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

Способ герметизации корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация осуществляется с помощью термоусаживаемых манжет ТУМ.

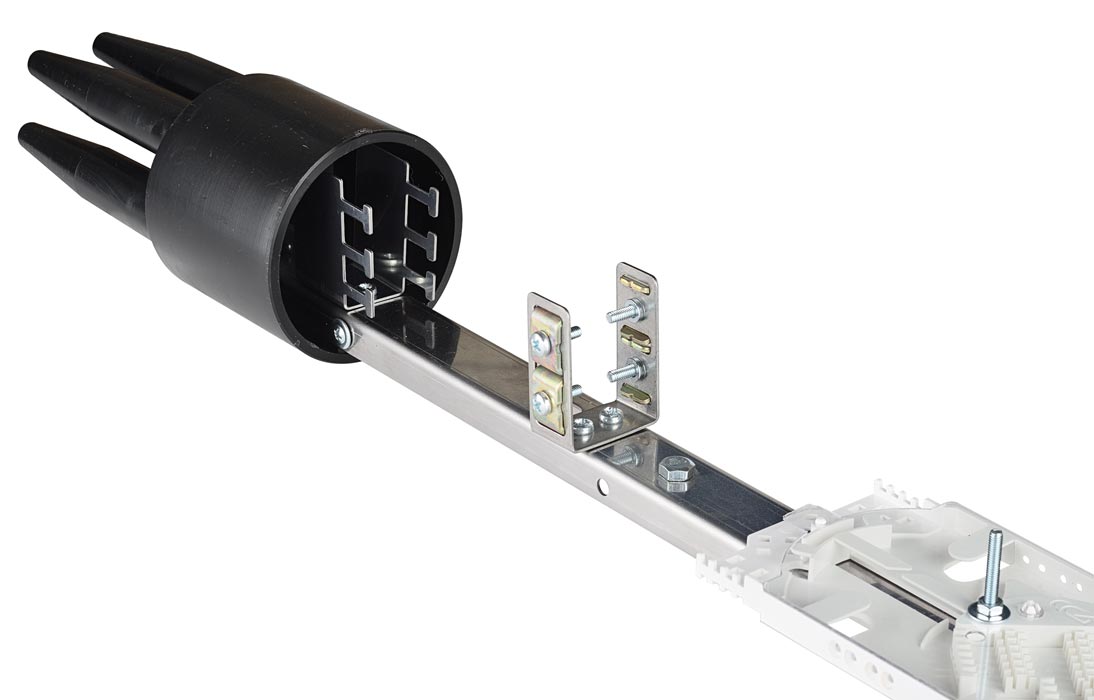

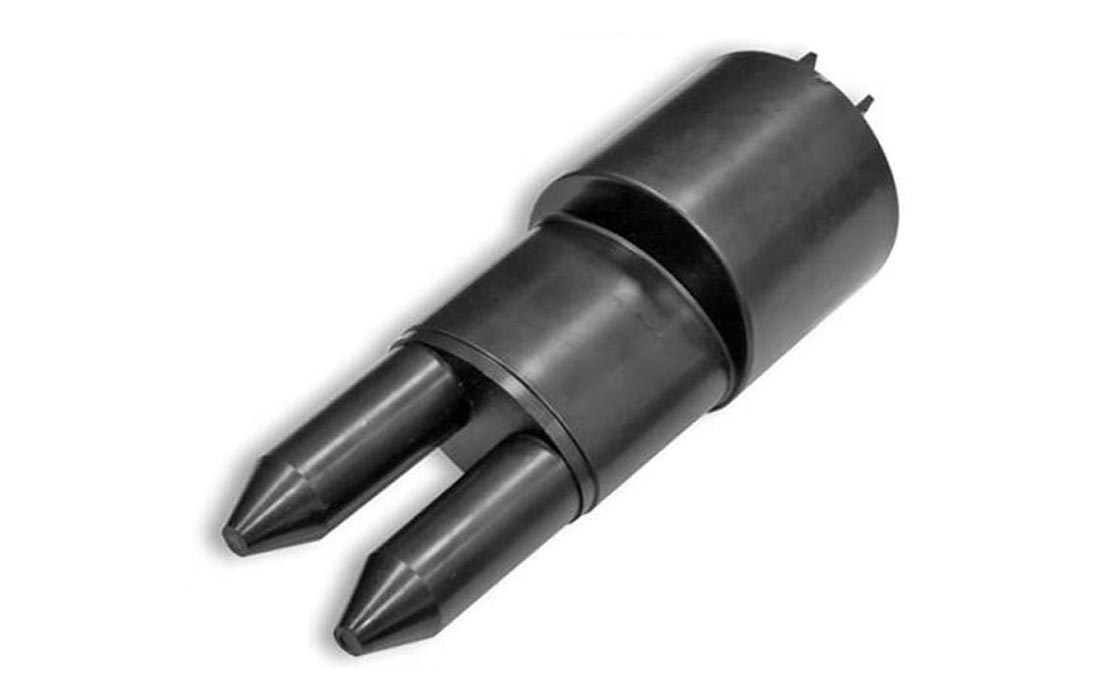

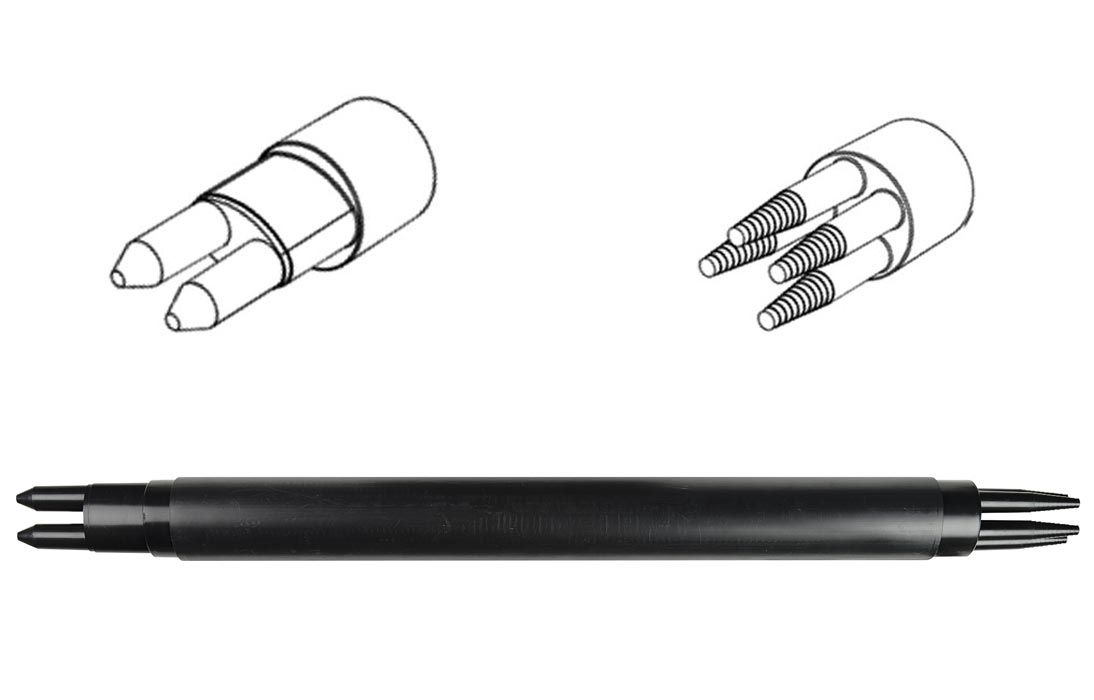

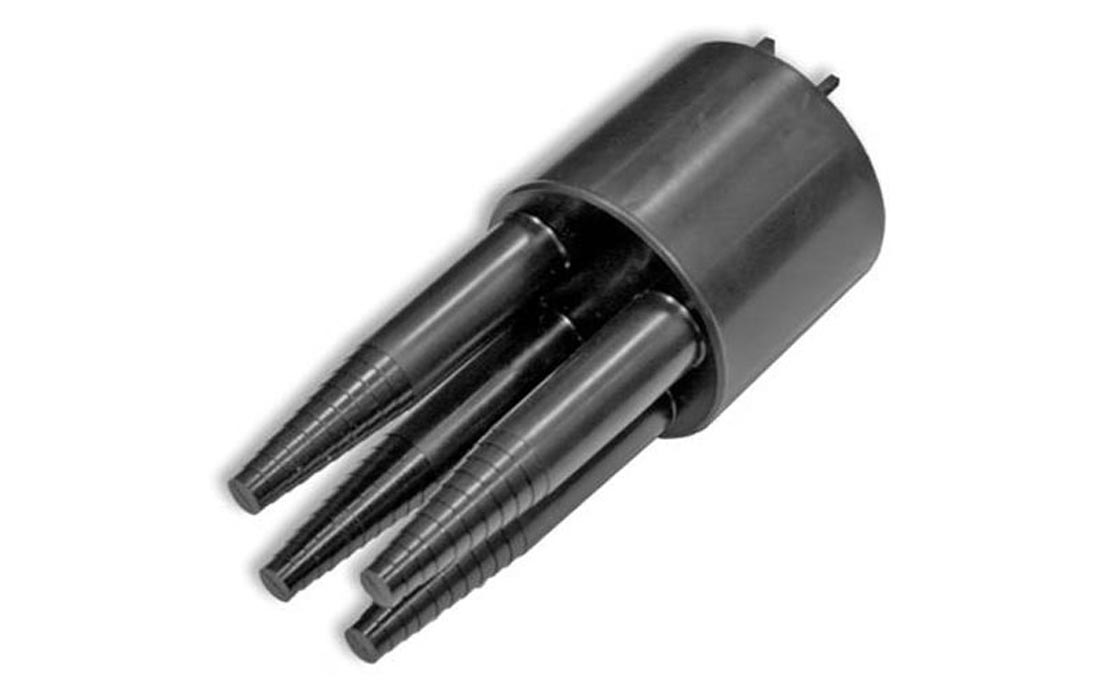

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

Базовой кассетой для муфты МОГ-С является популярная кассета К48-4525 на 48 ОВ, которая позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров. Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Для установки муфты в заполненных колодцах дополнительно рекомендуется приобрести консоли КСО-2 или КСО-3. Их устанавливают на стенках колодцев выше уровня кронштейнов, чтобы муфта находилась в промежутке между верхушками кронштейнов и потолком колодца. Бухты запасов кабелей при этом размещают в углах колодцев.


Перейти к сопутствующим товарам

Маркировка
В корзину
шт
Прайс-лист
Цена розничная, с НДС на 28.03.2023 3 320.00 руб.
Мелкий опт 10 шт
Оптовая скидка 3%
Цена оптовая, с НДС 3 220.00 руб.
Крупный опт 30 шт
Оптовая скидка 7%
Цена оптовая, с НДС 3 087.00 руб.
Цена розничная, Без НДС на 28.03.2023 2 766.00 руб.
Мелкий опт 10 шт
Оптовая скидка 3%
Цена оптовая, без НДС 2 683.00 руб.
Крупный опт 30 шт
Оптовая скидка 7%
Цена оптовая, без НДС 2 573.00 руб.
Наличие
Центральный склад (МО, Домодедово) 0 шт
Склад ЖБИ (Москва) 0 шт
Региональный склад (Новосибирск) 0 шт
Региональный склад (Екатеринбург) 0 шт
Планируемое поступление на склад (10 шт)
Срок поставки
14 дней *
Параметры товара
Характеристики
Кол-во сварных соединений 144
Тип кассет К48-4525
Макс. кол-во кассет 3
Кол-во вводов, сторона 1:
- овальный, до 21 мм/до 25 мм/транзит 2/2/1
Кол-во вводов, сторона 2:
- конус, до 16 мм 4
Герметизация корпуса ТУТ
Герметизация вводов ТУТ
Температура эксплуатации ºС от -40 до +70
Габаритные размеры:
- длина, мм 1148
- диаметр, мм 90
Масса, кг 2,3
Комплектация
Корпус (оголовники, кожух, кронштейн, ТУТ 115/24) 1 шт.
Кассета К48-4525 с крышкой 1 шт.
Гильзы КДЗС 4525 20 шт.
Пинцет для укладки КДЗС 1 шт.
Трубка ТУТ 33/8 для круглых вводов ОК 2 шт.
Трубка ТУТ 19/6 для продольной герметизации ОК 1 шт.
Комплект маркеров и стяжек 1 шт.
Хомут металлический винтовой 2 шт.
Силикагель (пакет) 1 шт.
Логистические параметры
Вес, кг.: 2
