Номенклатурный номер: 130101-00077 Скопировано в буфер обмена

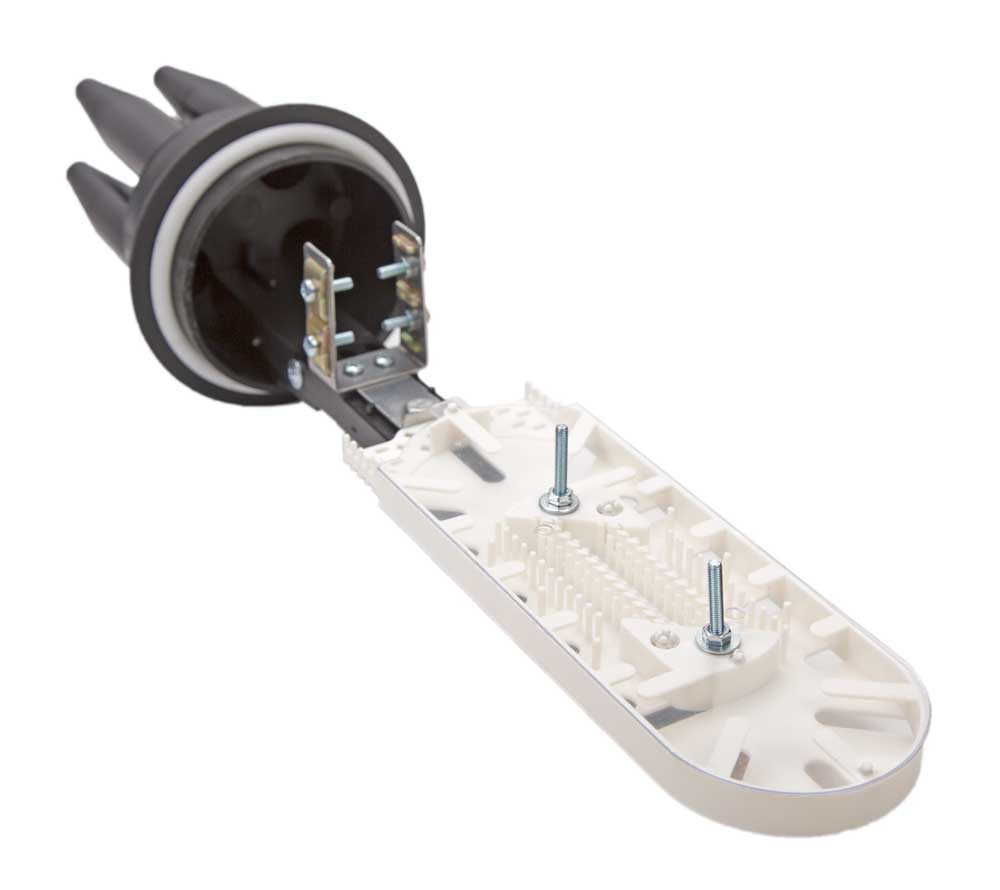

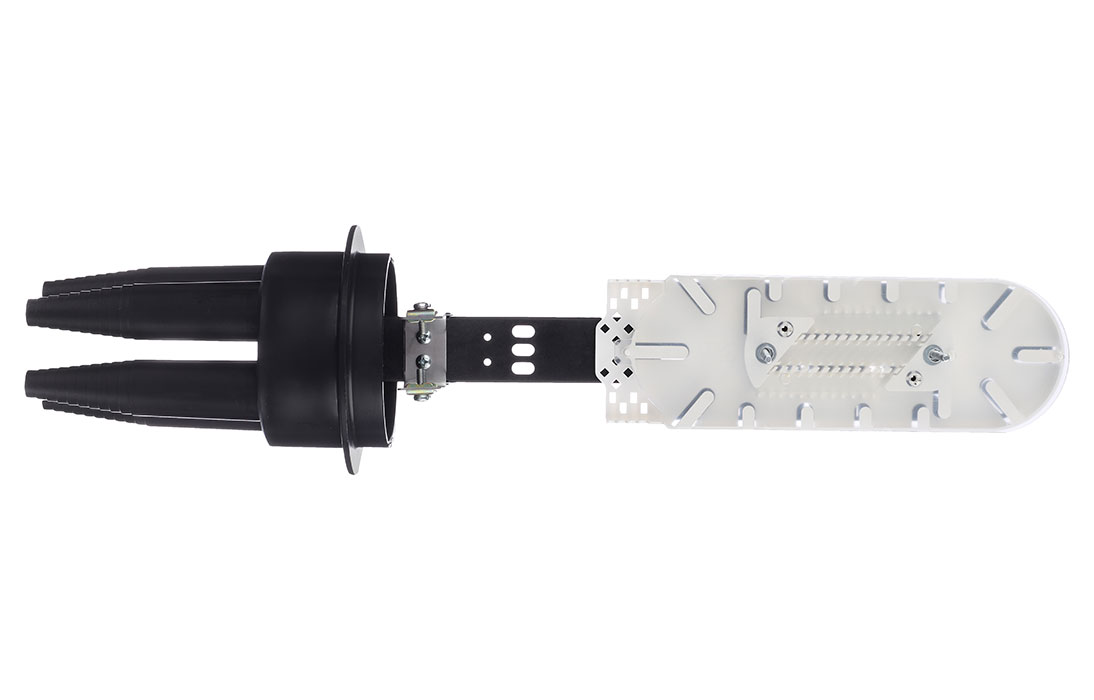

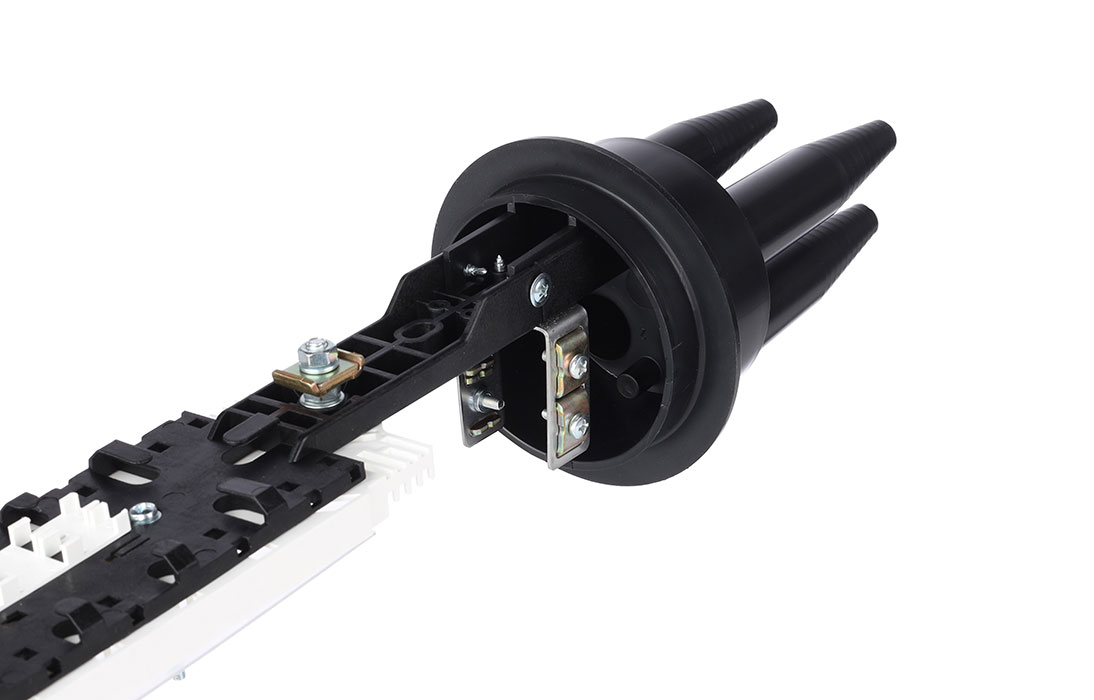

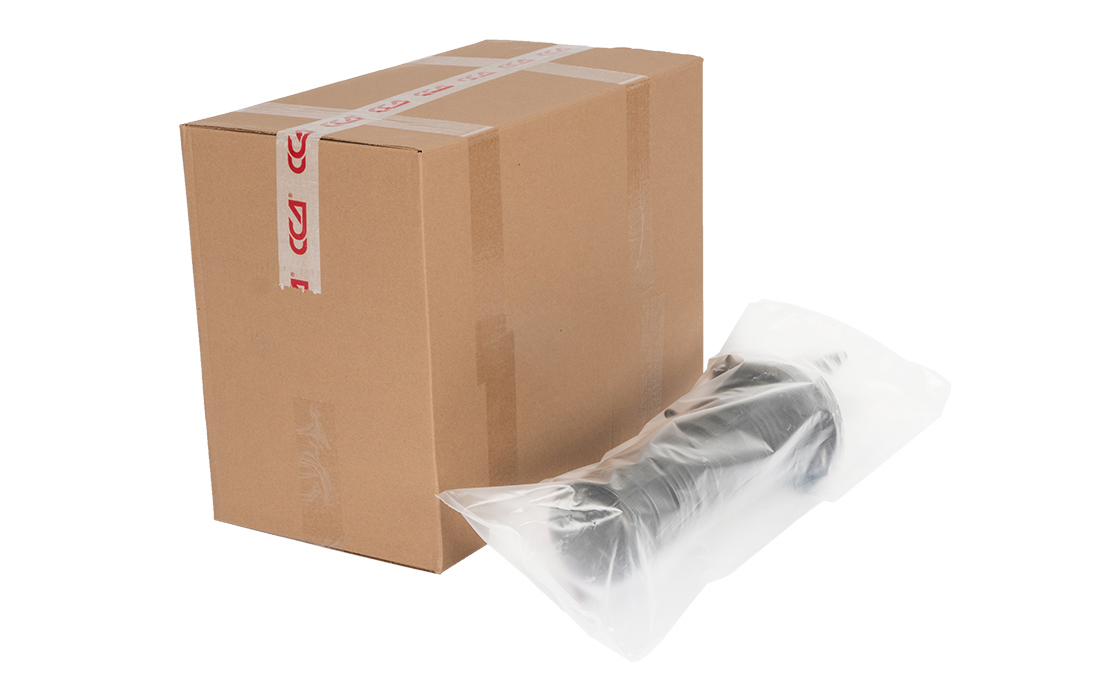

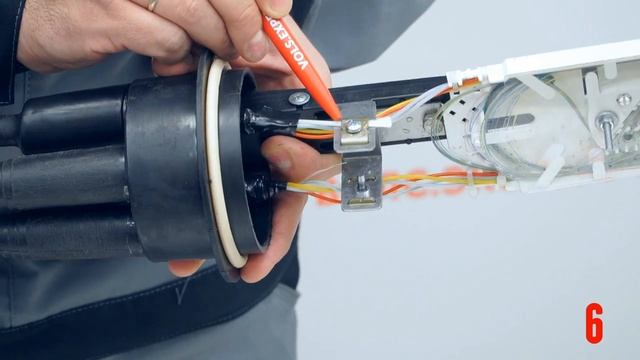

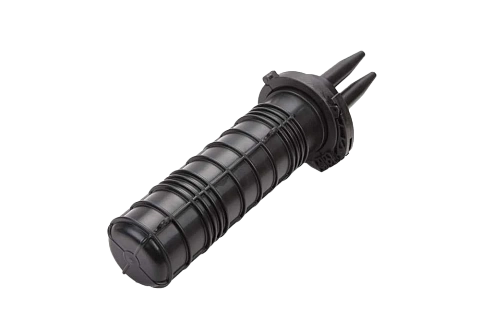

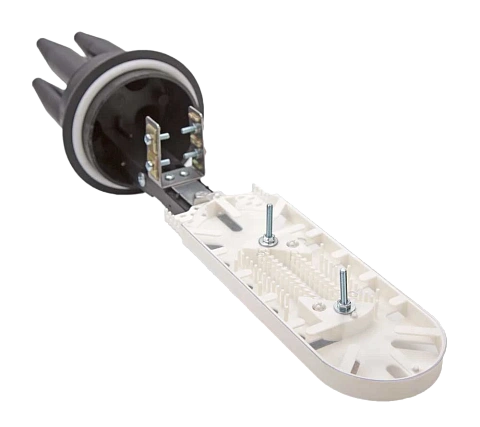

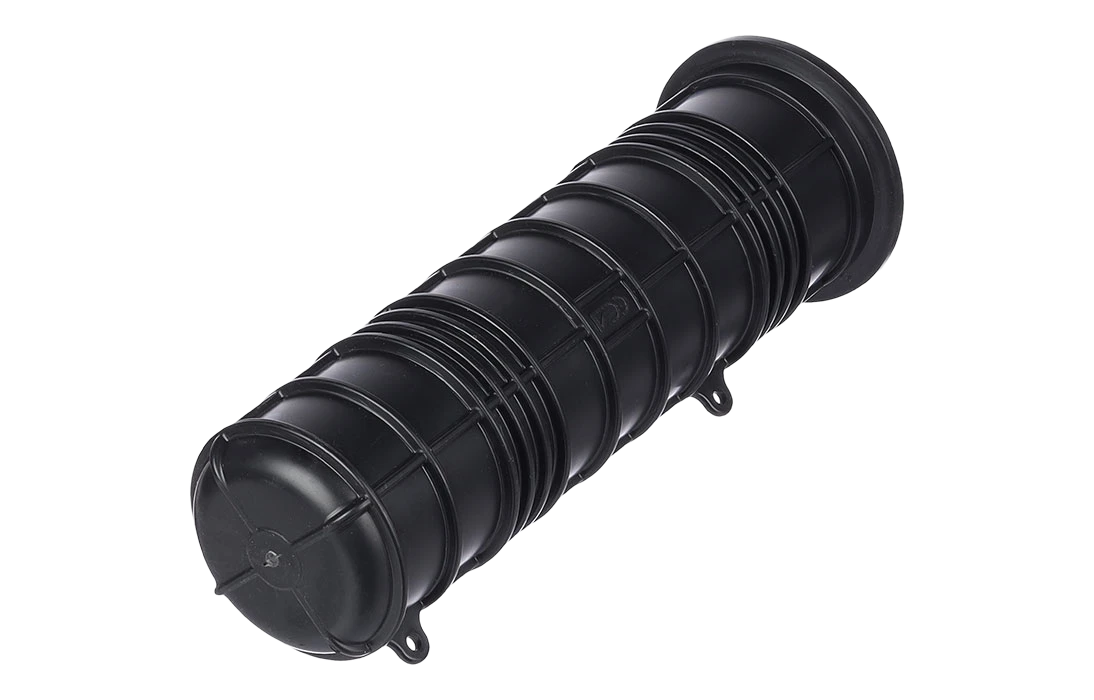

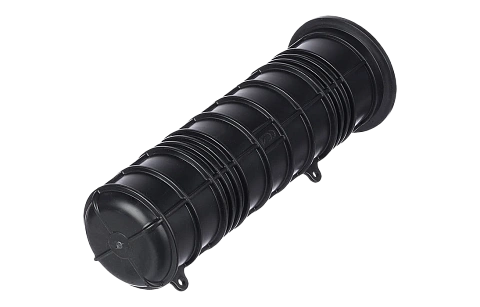

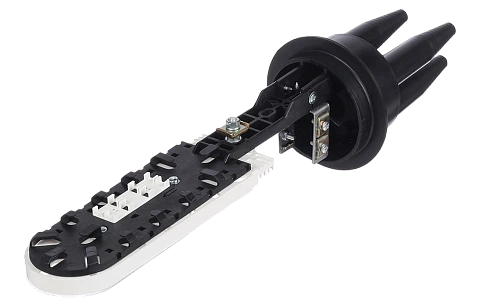

Муфта МОГ-Т3-40-1КБ4845 ССД внешний вид 1

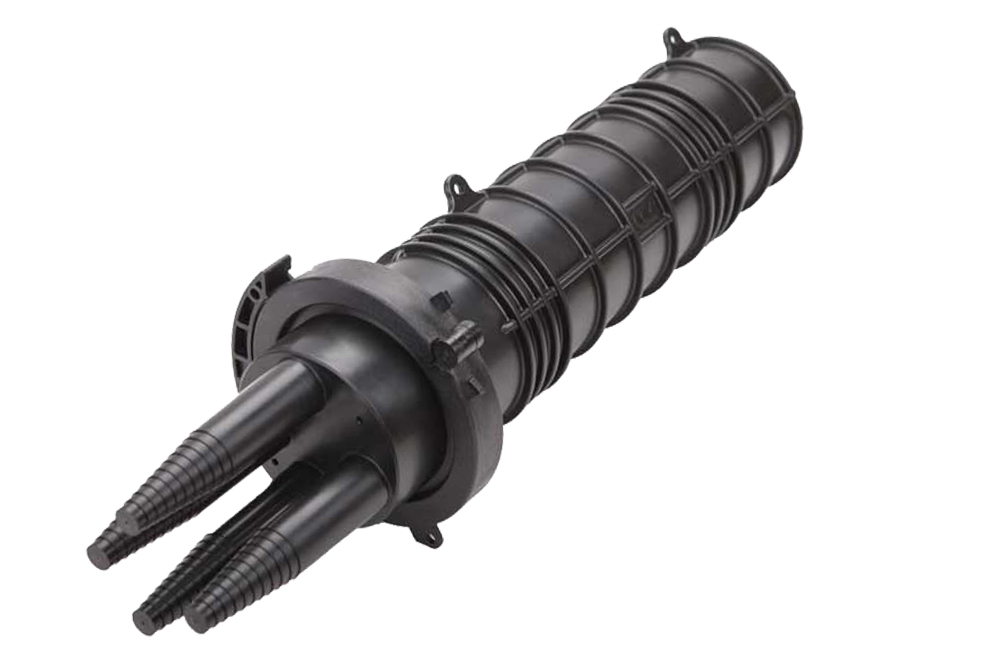

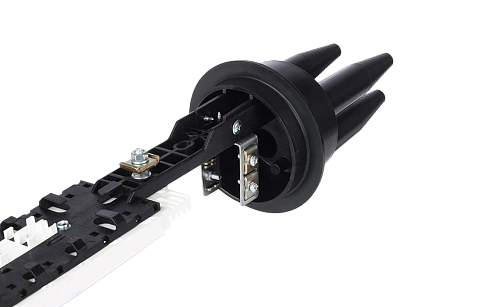

Муфта МОГ-Т3-40-1КБ4845 ССД внешний вид 2

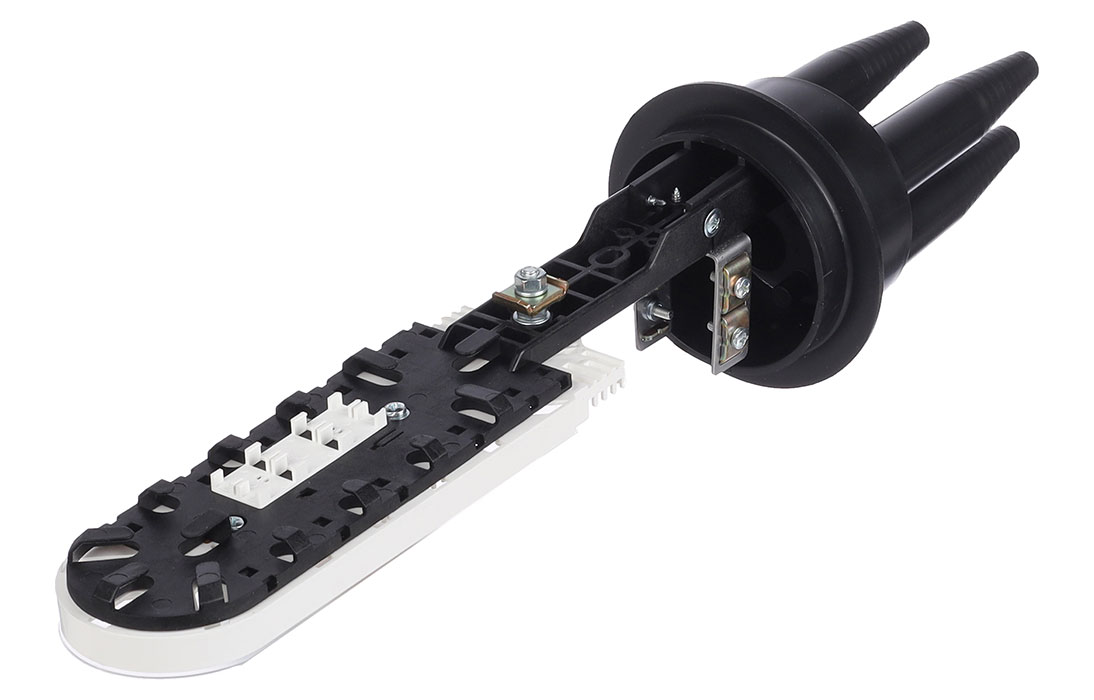

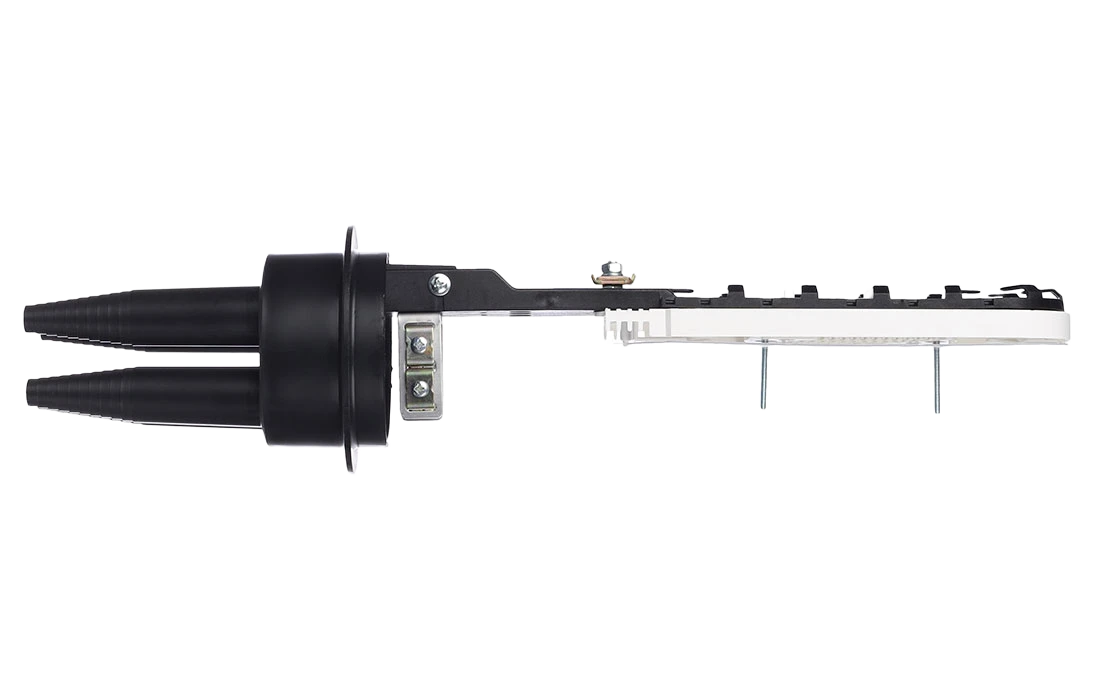

Муфта МОГ-Т3-40-1КБ4845 ССД внешний вид 3

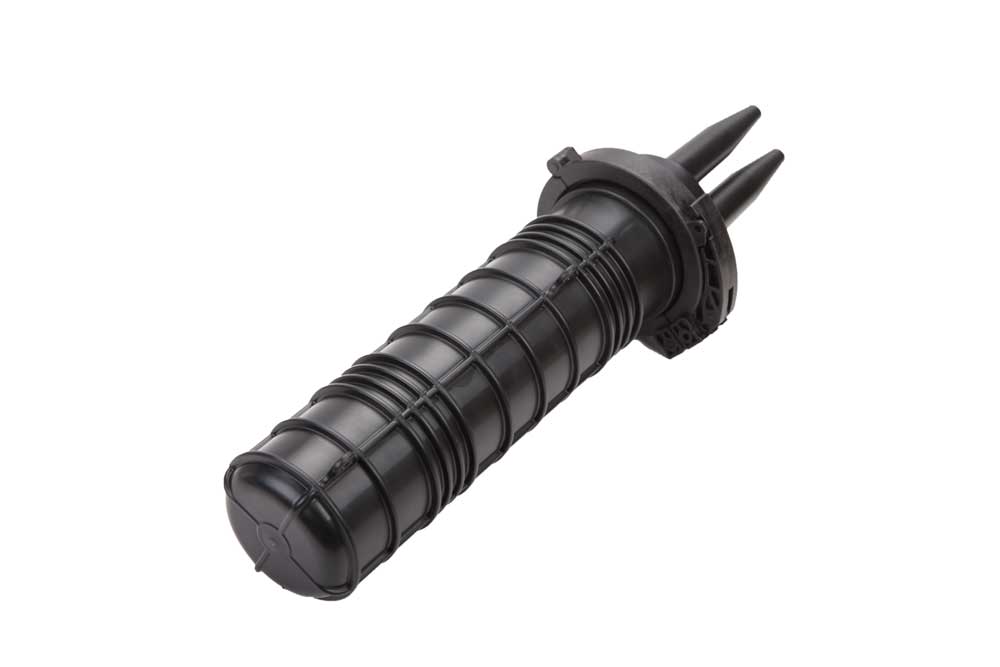

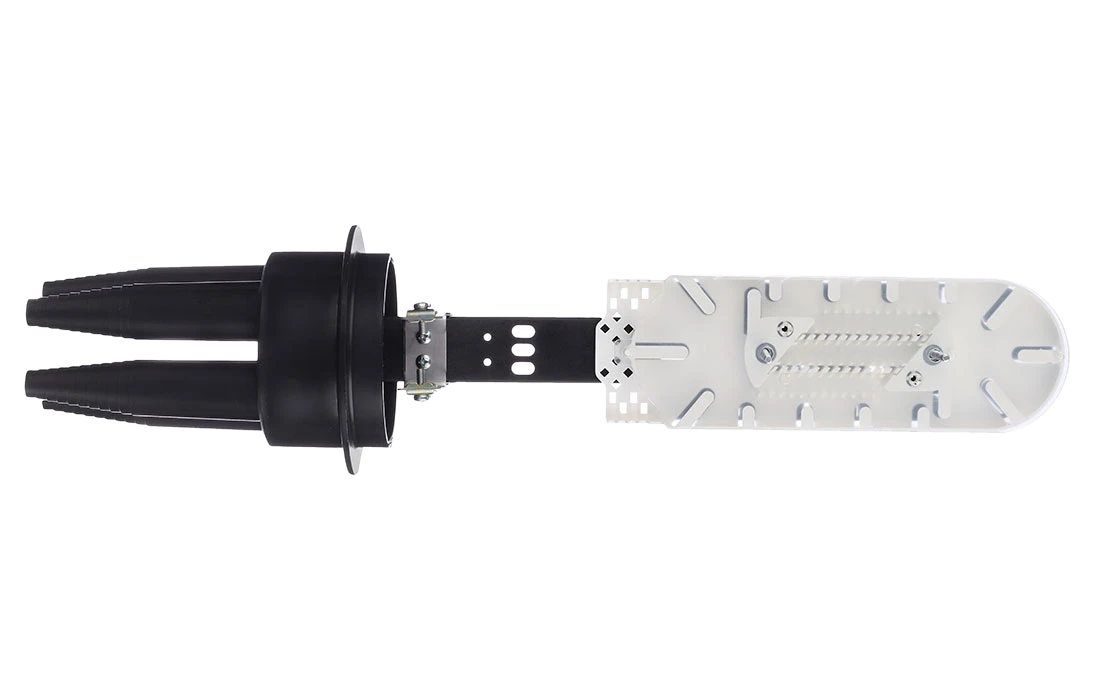

Муфта МОГ-Т3-40-1КБ4845 ССД внешний вид 4

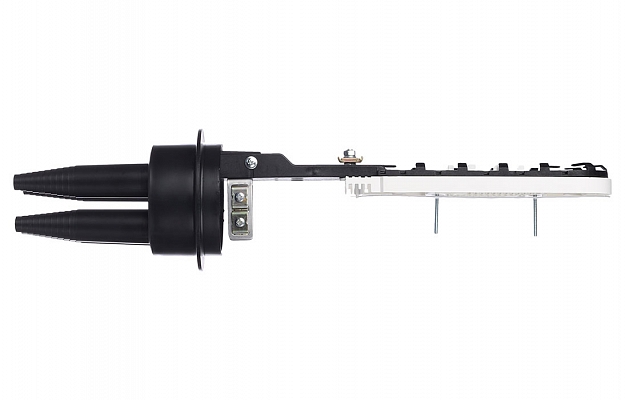

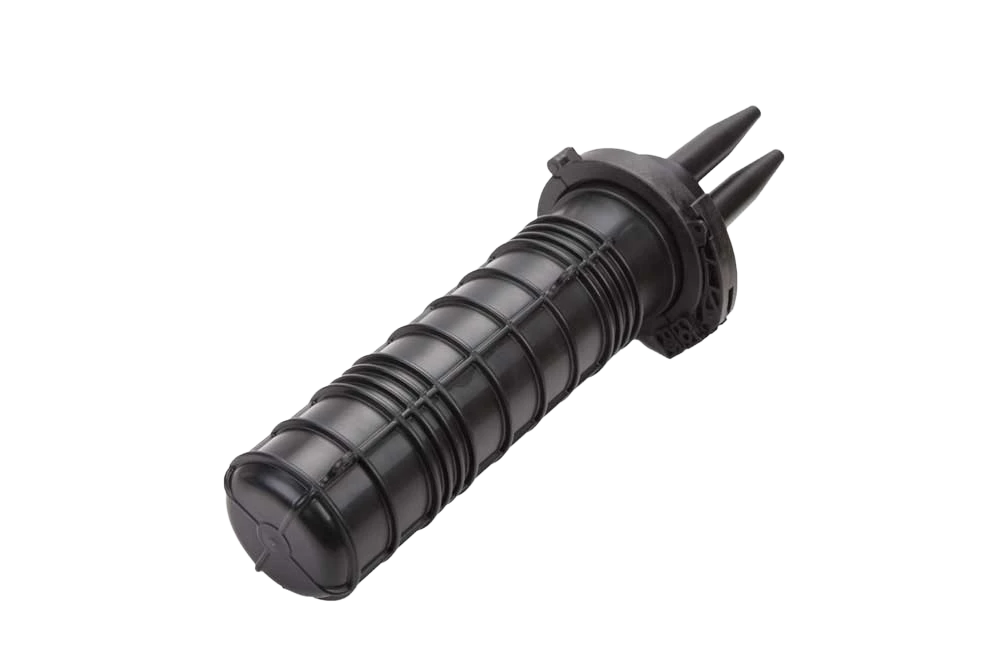

Муфта МОГ-Т3-40-1КБ4845 ССД внешний вид 5

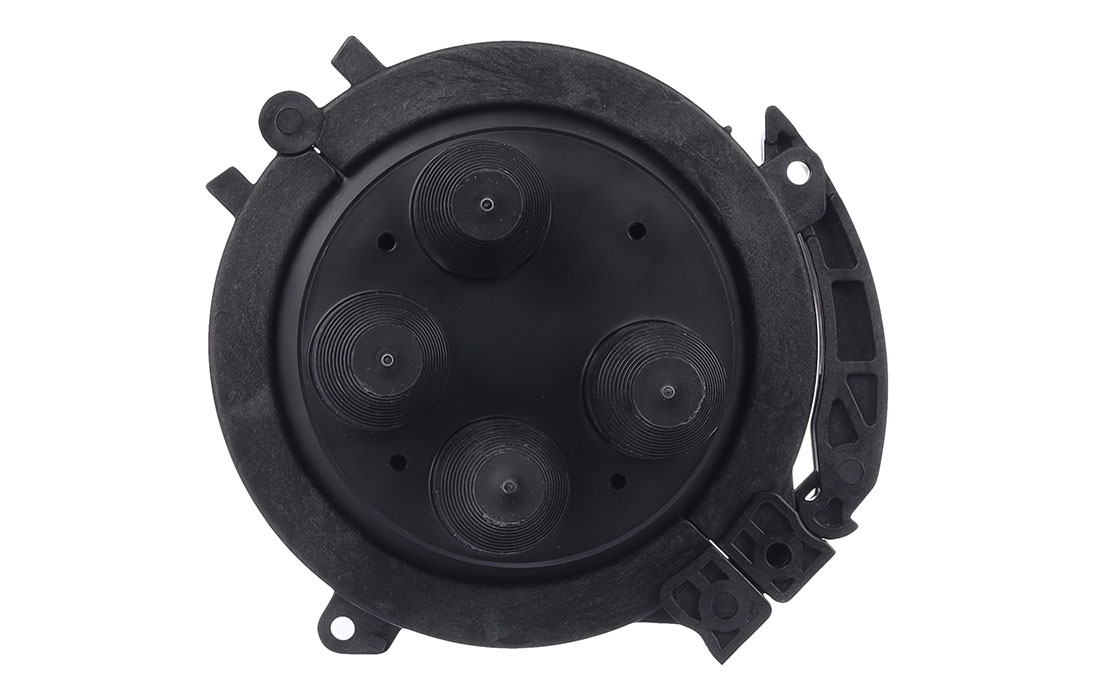

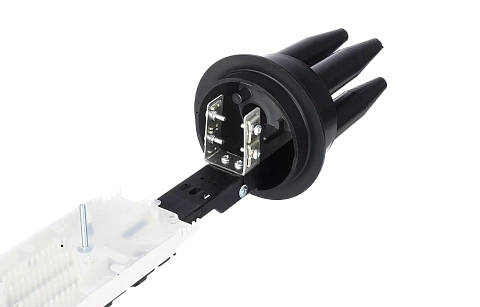

Муфта МОГ-Т3-40-1КБ4845 ССД внешний вид 6

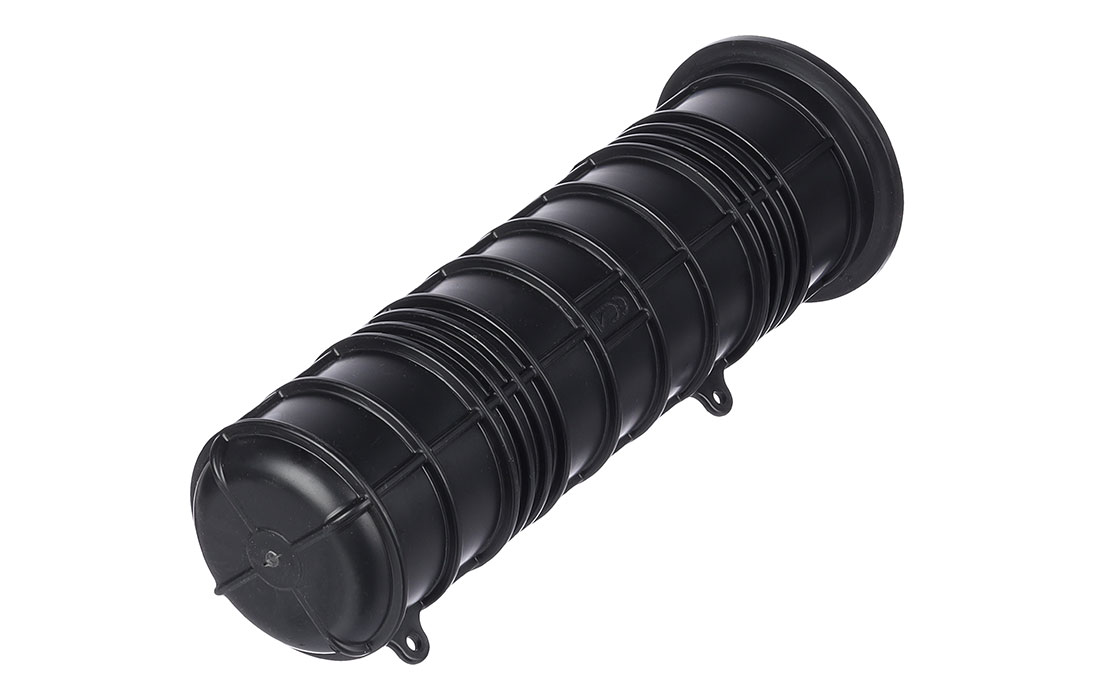

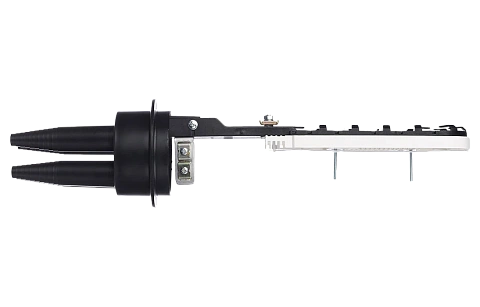

Муфта МОГ-Т3-40-1КБ4845 ССД внешний вид 7

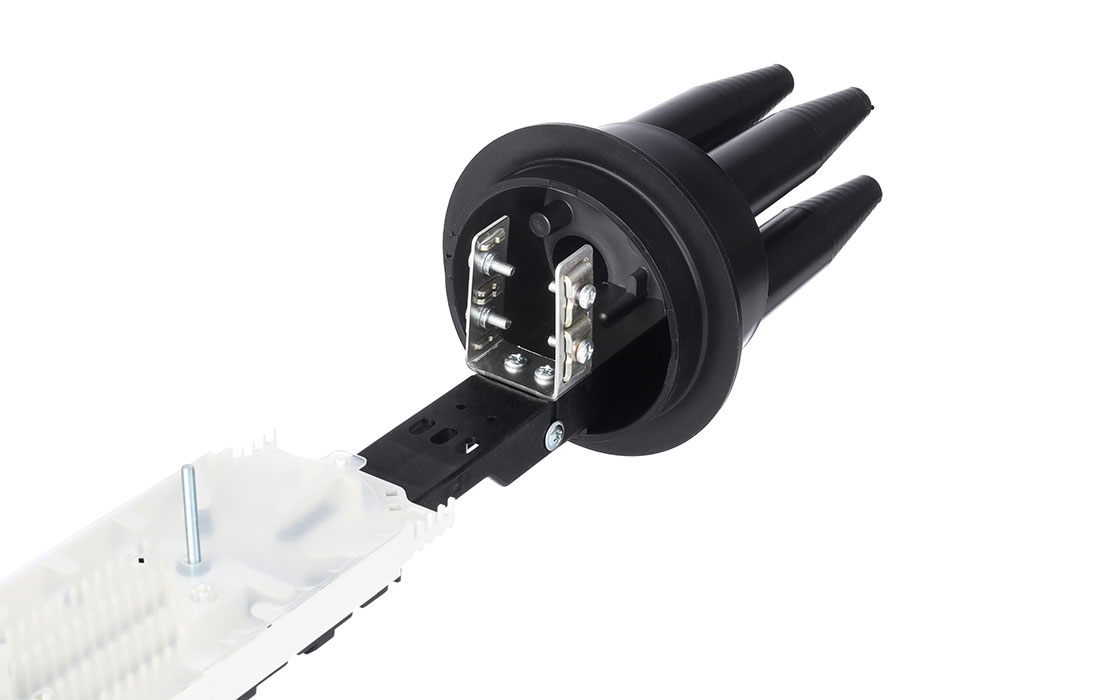

Муфта МОГ-Т3-40-1КБ4845 ССД внешний вид 8
Муфта МОГ-Т3-40-1КБ4845 ССД внешний вид 9
Муфта МОГ-Т3-40-1КБ4845 ССД внешний вид 10

Описание (PDF)

Тупиковая муфта МОГ-Т-3 предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты.

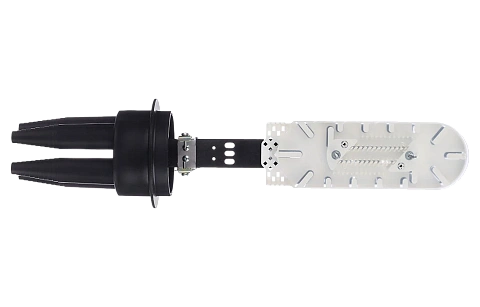

Муфта МОГ-Т-3 превосходит все малогабаритные муфты, имеющиеся на российском рынке, по емкости кассеты в базовом комплекте. Кассета КБ4825 позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров.

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

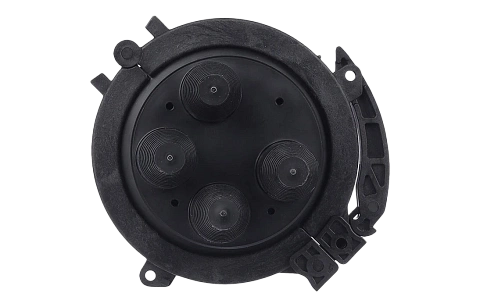

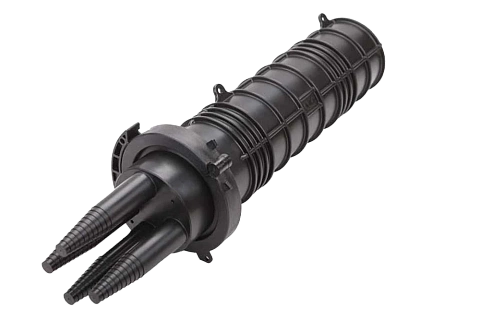

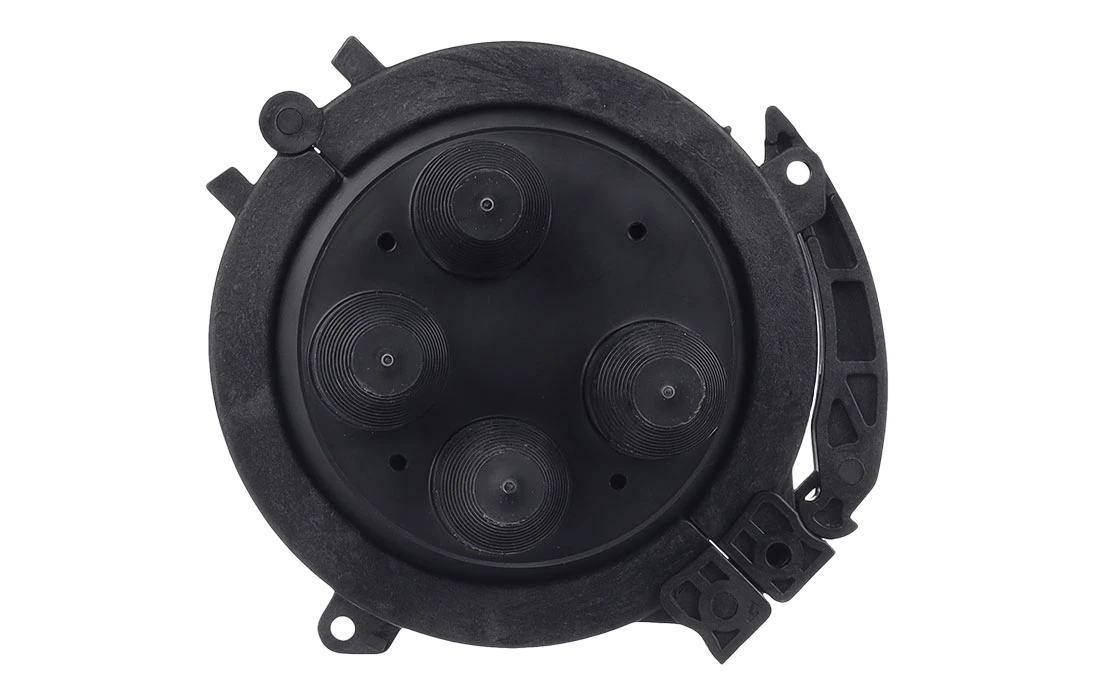

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

При условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 8 ОК.

Муфта МОГ-Т-3 благодаря небольшим размерам может устанавливаться в местах, где размещение других муфт затруднено или просто невозможно. Например, в колодцах малого типа, в заполненных колодцах городских телефонных сетей, в подземных контейнерах типов УСП (КОТ-2), в телекоммуникационных шкафах.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

На корпусе муфты также имеются две проушины с отверстиями, предназначенные для крепления муфты к бухте запаса кабеля на УПМК, в шкафу ШРМ или при подвеске на тросе.


Устаревший номенклатурный №: 130408-00089, 130101-00029, 130101-00059, 130101-00060, 130101-00061, 110607-00152, 130101-00178

Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС на 09.08.2022 1 703.14 руб.
Мелкий опт 20 шт
Оптовая скидка 3%
Цена оптовая, с НДС 1 652.05 руб.
Крупный опт 50 шт
Оптовая скидка 7%
Цена оптовая, с НДС 1 583.92 руб.
Партнерская скидка да
Цена розничная, Без НДС на 09.08.2022 1 419.28 руб.
Мелкий опт 20 шт
Оптовая скидка 3%
Цена оптовая, без НДС 1 376.71 руб.
Крупный опт 50 шт
Оптовая скидка 7%
Цена оптовая, без НДС 1 319.93 руб.
Партнерская скидка да
Наличие
Центральный склад (МО, Домодедово) 3 272 шт
Склад ЖБИ (Москва) 0 шт
Региональный склад (Новосибирск) 322 шт
Региональный склад (Екатеринбург) 206 шт
Наличие у дистрибьюторов (2 850 шт)
Планируемое поступление на склад (1 000 шт)
Срок поставки
Доступно
Параметры товара
Характеристики
Кол-во сварных соединений 96
Тип кассет КБ48-4525
Макс. кол-во кассет 2
Кол-во вводов:
- круглый, конус, до 22 мм 4
Герметизация корпуса Хомут
Герметизация вводов ТУТ
Температура эксплуатации ºС от -60 до +70
Габаритные размеры:
- длина, мм 500
- диаметр, мм 146
Масса, кг 1,2
Комплектация
Корпус (оголовник, кожух, хомут) 1 шт.
Кассета КБ-4845 с крышкой 1 шт.
Гильзы КДЗС 4525 20 шт.
Пинцет для укладки КДЗС 1 шт.
Трубка ТУТ 33/8 для круглых вводов ОК 2 шт.
Трубка ТУТ 19/6 для продольной герметизации ОК 1 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
Логистические параметры
Объем, м3: 0,015770
Вес, кг.: 1,29
Маркировка
МОГ муфта оптическая городская
Т тупиковая
3 номер модификации муфты
4 оголовник тип 4
0 отсутствие оголовника (тупиковый вариант)
1 1 кассета в комплекте
КБ4845 кассета типа КБ48-4525

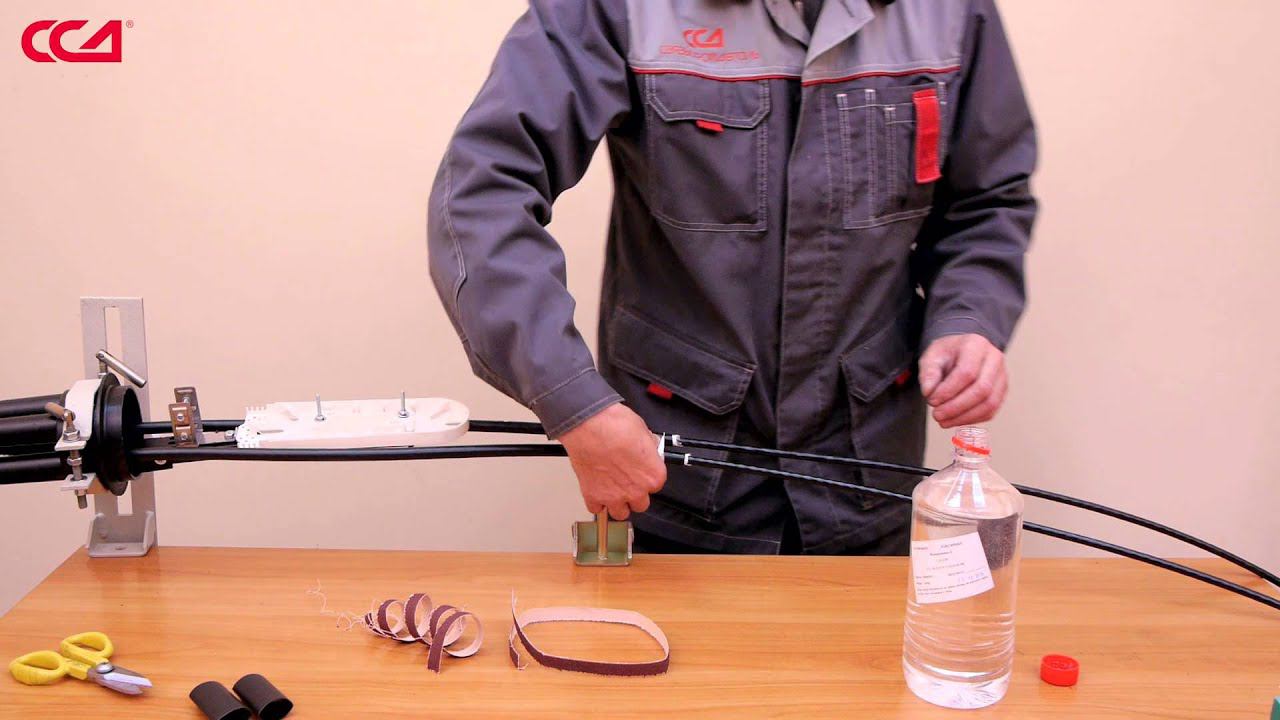

Видео
