Номенклатурный номер: 130107-00003 Скопировано в буфер обмена

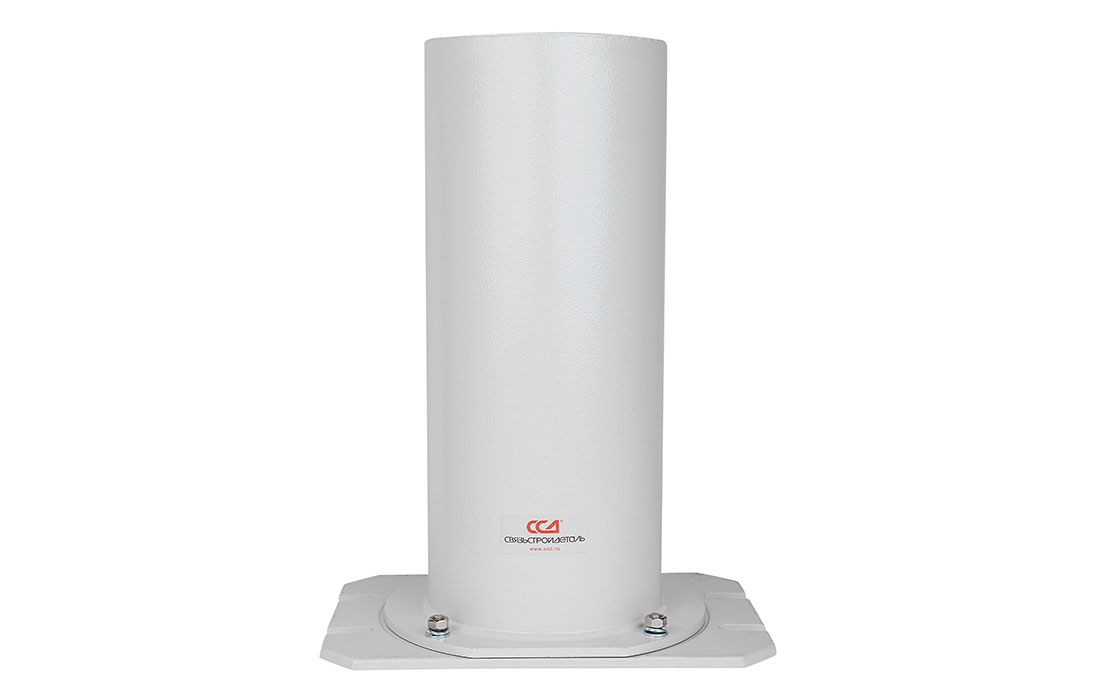

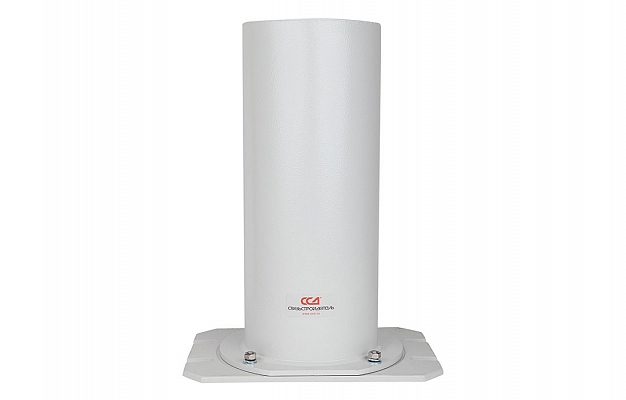

Муфта МОПГ-МП-1/128-4КУ3260 ССД внешний вид 1

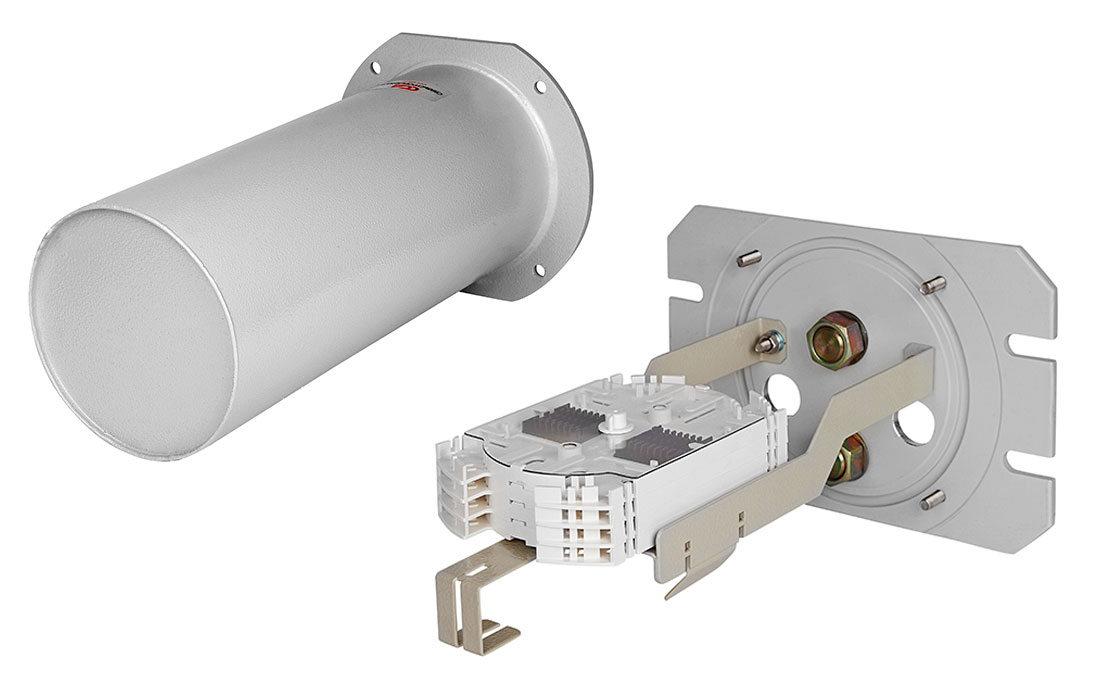

Муфта МОПГ-МП-1/128-4КУ3260 ССД внешний вид 2

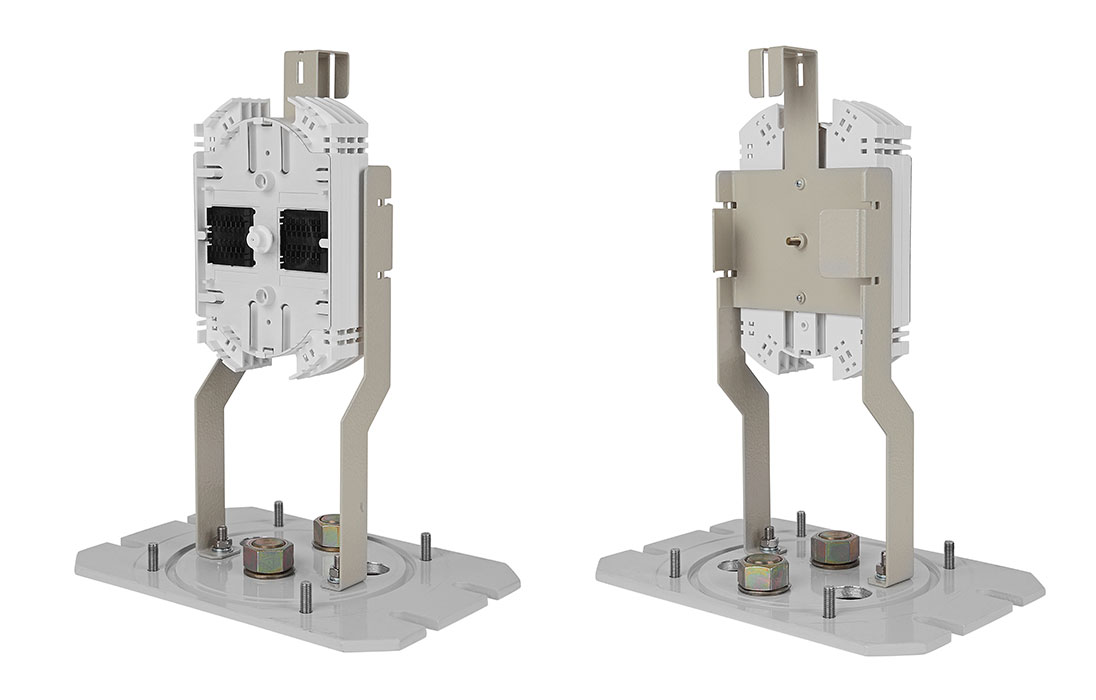

Муфта МОПГ-МП-1/128-4КУ3260 ССД внешний вид 3

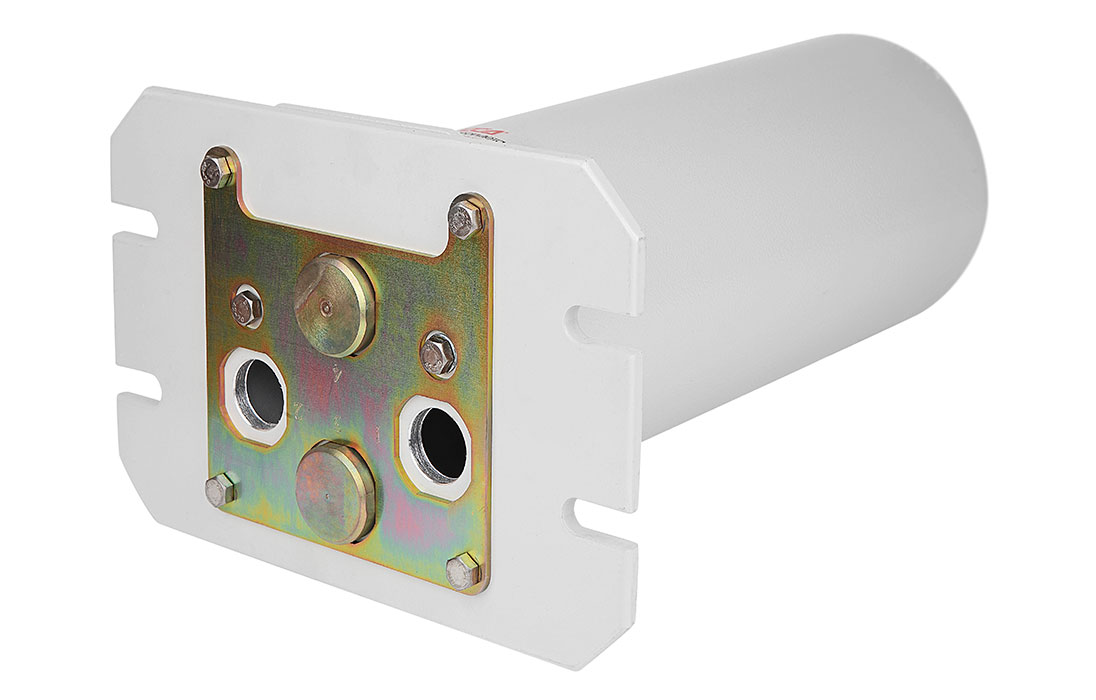

Муфта МОПГ-МП-1/128-4КУ3260 ССД внешний вид 4

Описание (PDF)

Муфты МОПГ-МП-1 с металлическим корпусом, предназначены для прямого и разветвительного сращивания строительных длин оптических кабелей типа ОКГТ, встроенных в грозозащитные тросы ЛЭП, на которых используется функция плавки гололёда. В муфты также могут вводиться самонесущие диэлектрические оптические кабели с броней из арамидных нитей или стеклопластиковых прутков, используемые в качестве ответвительных.

Корпус муфты полностью металлический. Способ герметизации корпуса механический при помощи эластичной кольцевой прокладки и четырех затяжных болтов крепления кожуха к оголовнику.

В муфту можно ввести до четырёх оптических кабелей. Для ввода кабелей в муфту используются специальные кабельные вводы, устанавливаемые в отверстия оголовника. В комплекты для ввода грозотроса с плавкой входят диэлектрические втулки, которые изолируют корпус муфты от грозотроса с электрической прочностью 1000 В. Комплекты кабельных вводов подбираются в зависимости от конструкции и диаметра кабелей. Неиспользуемые порты ввода закрываются заглушками. Герметизация мест установки корпусов кабельных вводов и заглушек осуществляется с помощью эластичных кольцевых прокладок. В комплекты поставки муфт входят две заглушки с прокладками и крепёжными гайками. Комплекты кабельных вводов в комплекты поставки не входят и приобретаются отдельно.

Модификации муфты оснащаются различными типами кассет. В муфту МОПГ-МП-1/128 можно установить до 4 кассет КУ-3260 с ложементами для укладки гильз КДЗС-6030 (длина 60 мм, диаметр 3 мм после усадки). Общая ёмкость такой муфты 128 сростков ОВ. В муфте МОПГ-МП-1/216 устанавливается до 6-ти кассет КТ-3645 с встроенными ложементами для КДЗС-4525 (длина 45 мм, диаметр 2,5 мм после усадки). Ёмкость муфты 216 сростков ОВ.

Для установки муфт на опорах ЛЭП используют специальные кронштейны и барабаны шлейфовые вращающейся конструкции для размещения технологического запаса ОКГТ и ответвительного диэлектрического кабеля. Для обеспечения электрической изоляции ОКГТ с плавкой гололеда, шлейфовые барабаны должны устанавливаться на металлические конструкции опор на изоляторах.

Муфты МОПГ-МП прошли испытания по действующим отраслевым программам и методикам вместе с кабелями типов ОКГТ-Ц (с центральной трубкой) и ОКГТ-С (стальной модуль в повиве) и приняты к эксплуатации на воздушных линиях электропередачи ОАО “Россети”.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 28.03.2024 36 888.30 руб.
Мелкий опт: 30 шт
Оптовая скидка: 2%
Цена оптовая, с НДС: 36 150.53 руб.
Крупный опт: 50 шт
Оптовая скидка: 5%
Цена оптовая, с НДС: 35 043.89 руб.
Цена розничная, Без НДС: на 28.03.2024 30 740.25 руб.
Мелкий опт: 30 шт
Оптовая скидка: 2%
Цена оптовая, без НДС: 30 125.44 руб.
Крупный опт: 50 шт
Оптовая скидка: 5%
Цена оптовая, без НДС: 29 203.24 руб.
Планируемое поступление на склад - 4 шт
Из них доступно к заказу - 0 шт
Параметры товара
Характеристики
Макс. число соединений ОВ, шт. 128
Макс. кол-во вводимых ОК, шт. 4
Макс. наружный диаметр ОКГТ, мм 20
Мин. наружный диаметр ОКГТ, мм 9
Макс. наружный диаметр подвесного самонесущего ОК, мм 22
Макс. кол-во кассет типа КУ-3260, шт. 4
Температура эксплуатации, от -60 до +70
Относительная влажность (среднегодовое значение), % 80
Габаритные размеры, мм
- длина 295
- ширина 200
- высота 390
Масса, кг 6
Комплектация
Кожух 1 шт.
Основание 1 шт.
Кассета КУ-3260 4 шт.
Крышка кассеты 1 шт.
Гильзы КДЗС 6030 50 шт.
Пинцет для укладки КДЗС 1 шт.
Заглушка 2 шт.
Комплект деталей для монтажа (стяжки, маркеры) 4 шт.
Перчатки х/б 1 пара
Силикагель 1 шт.
Логистические параметры
Объем, м3: 0,048000
Вес, кг.: 6,5
Маркировка
МОПГ муфта оптическая подвесная для грозатроса
МП модификация муфты «МП-1»
128 емкость муфты 128 ОВ
4 четыре кассеты в комплекте
КУ3260 кассета КУ-3260
