Номенклатурный номер: 130105-00940 Скопировано в буфер обмена

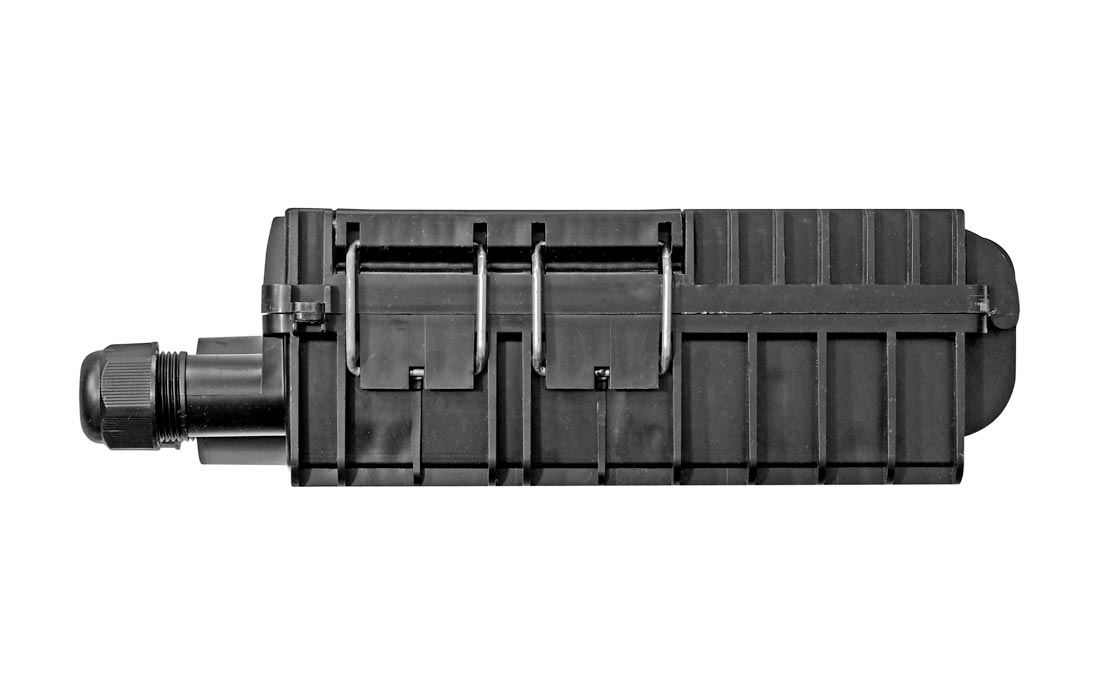

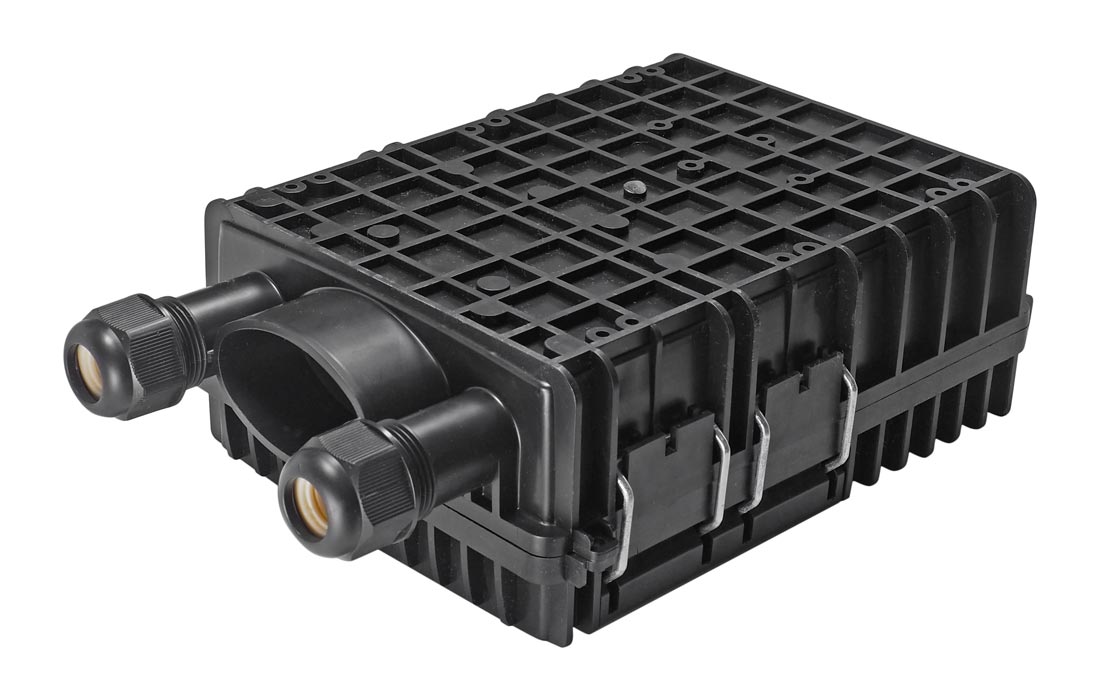

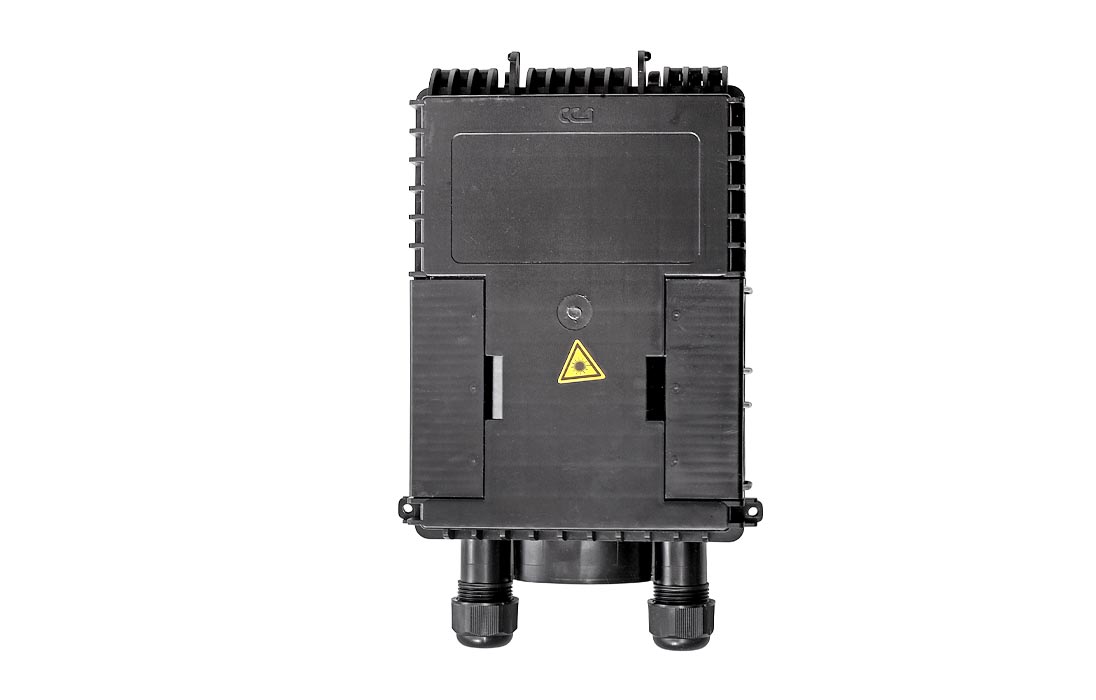

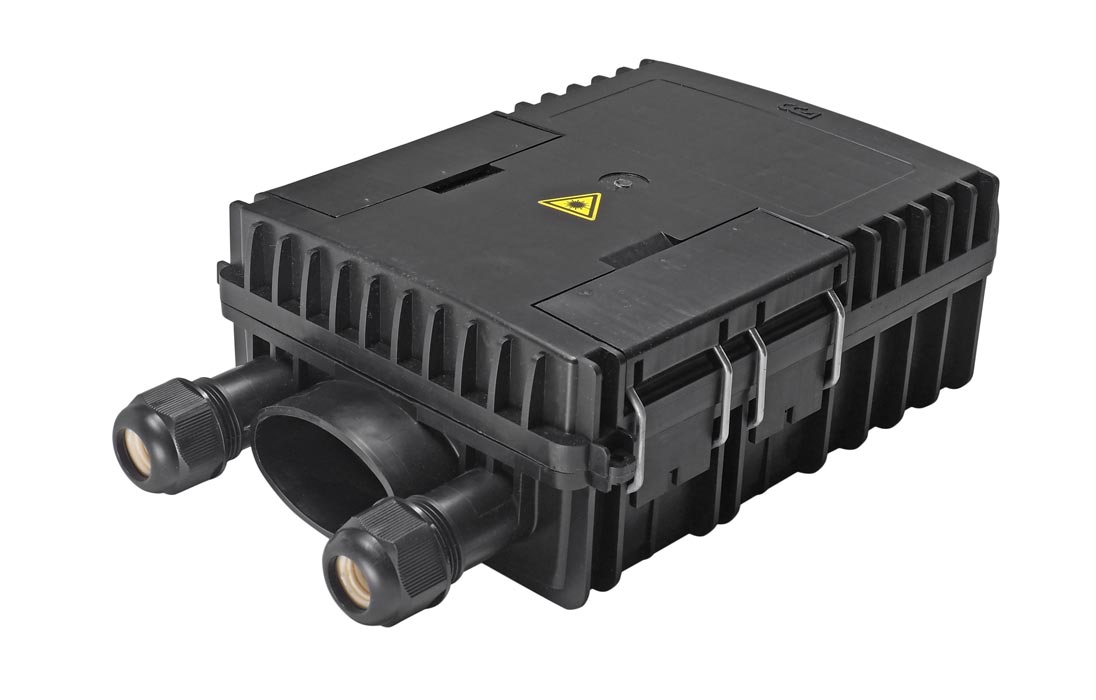

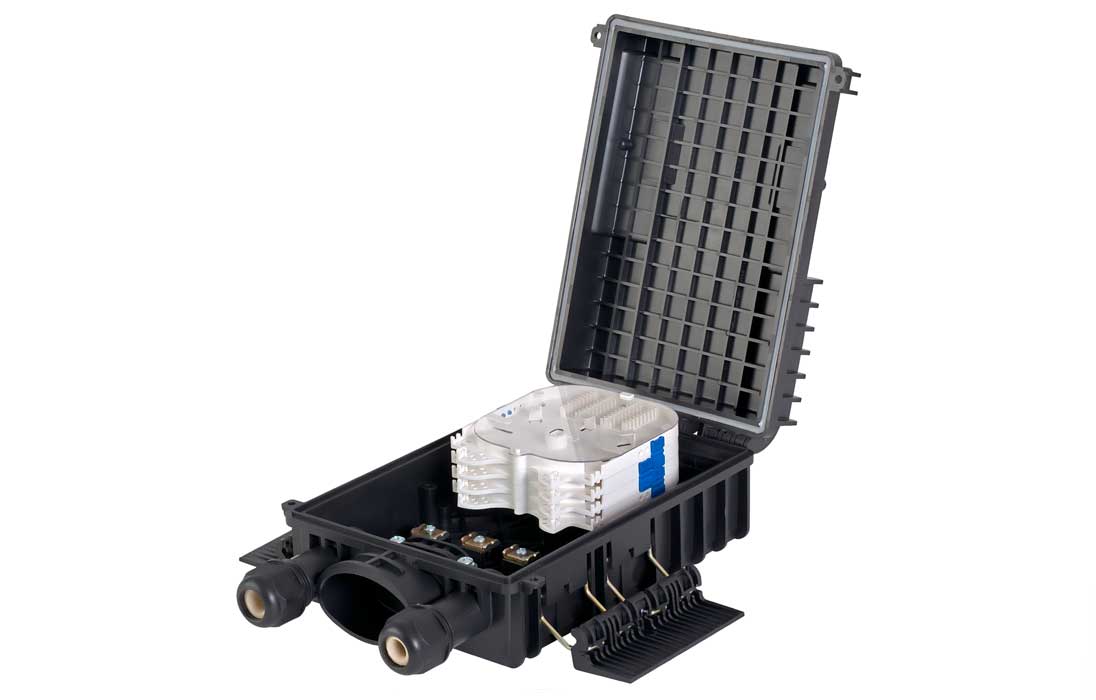

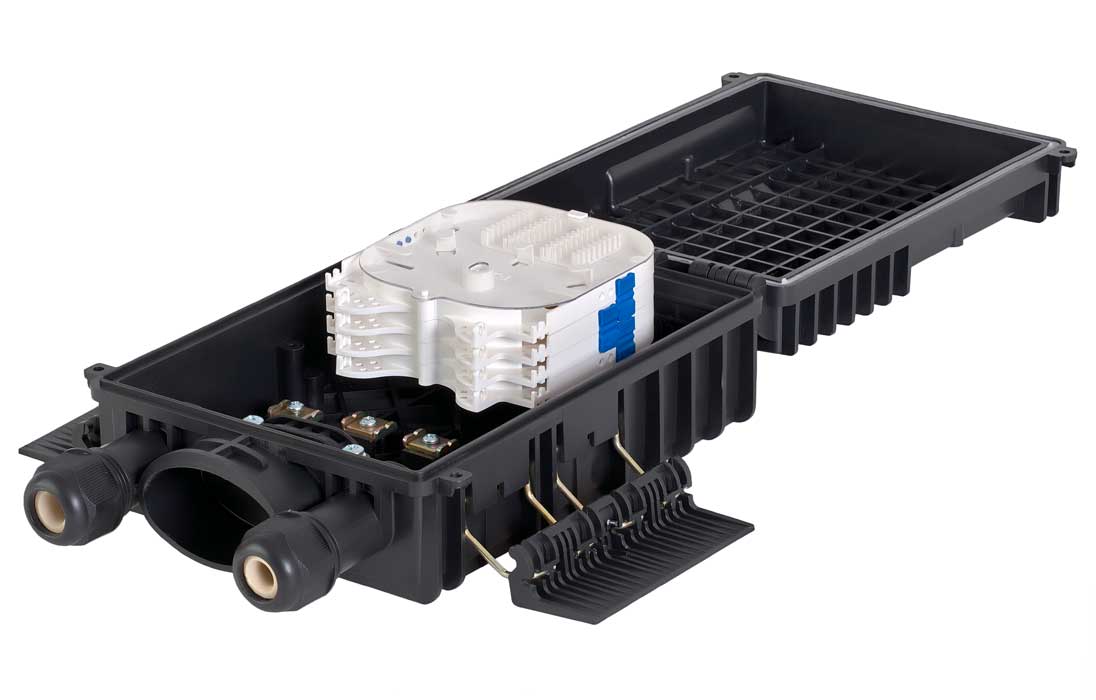

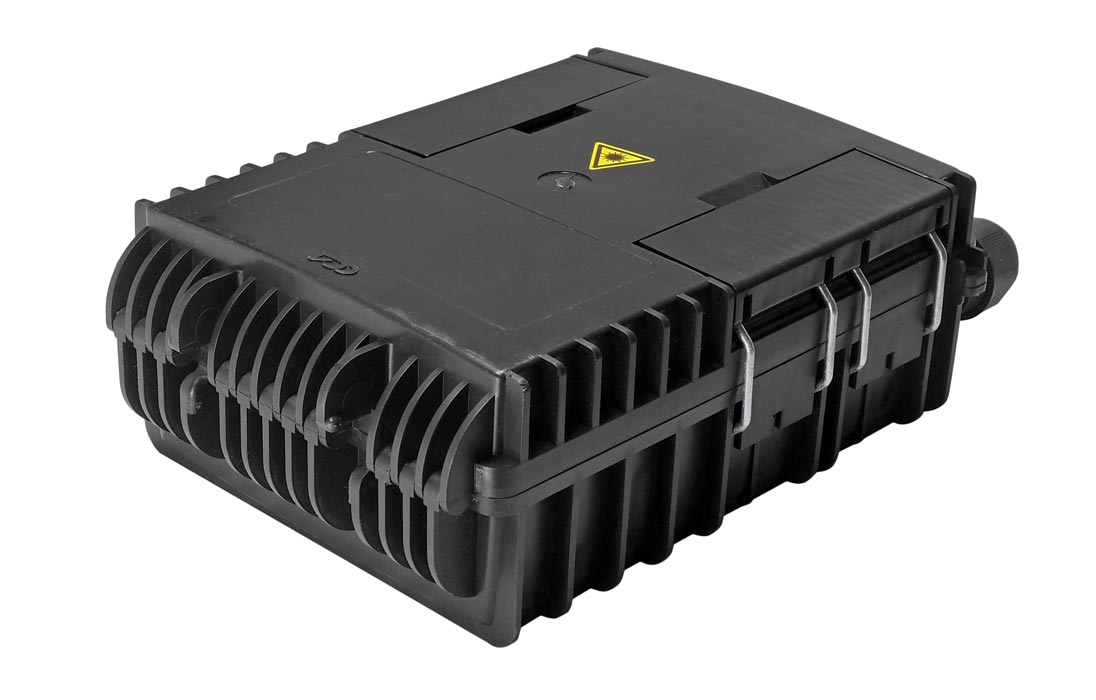

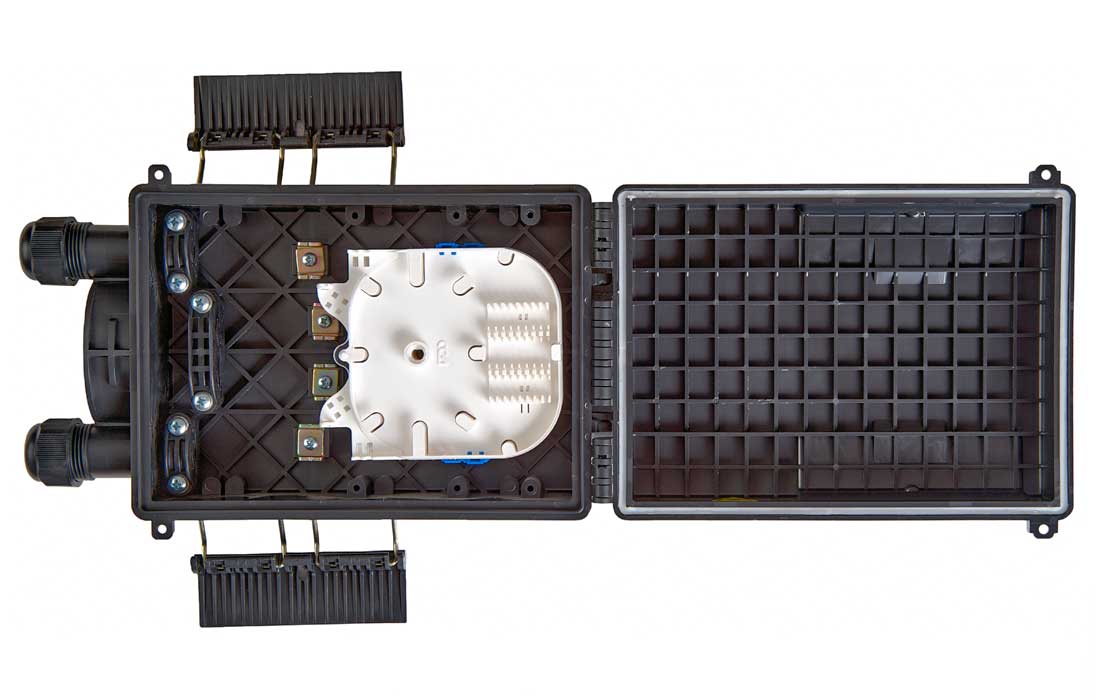

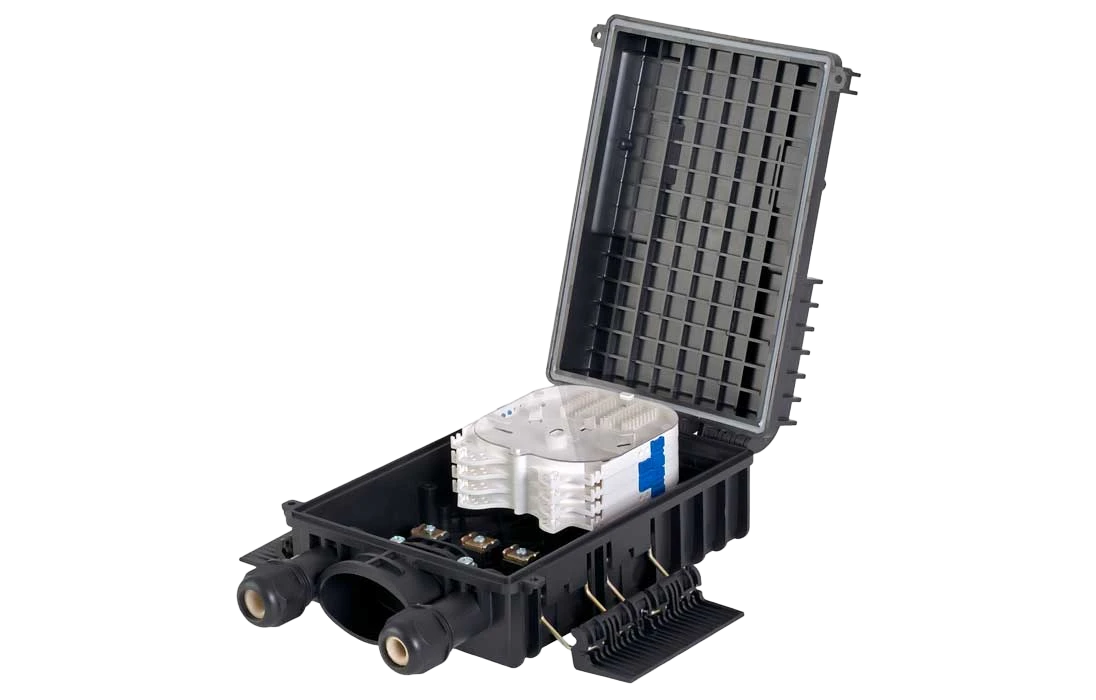

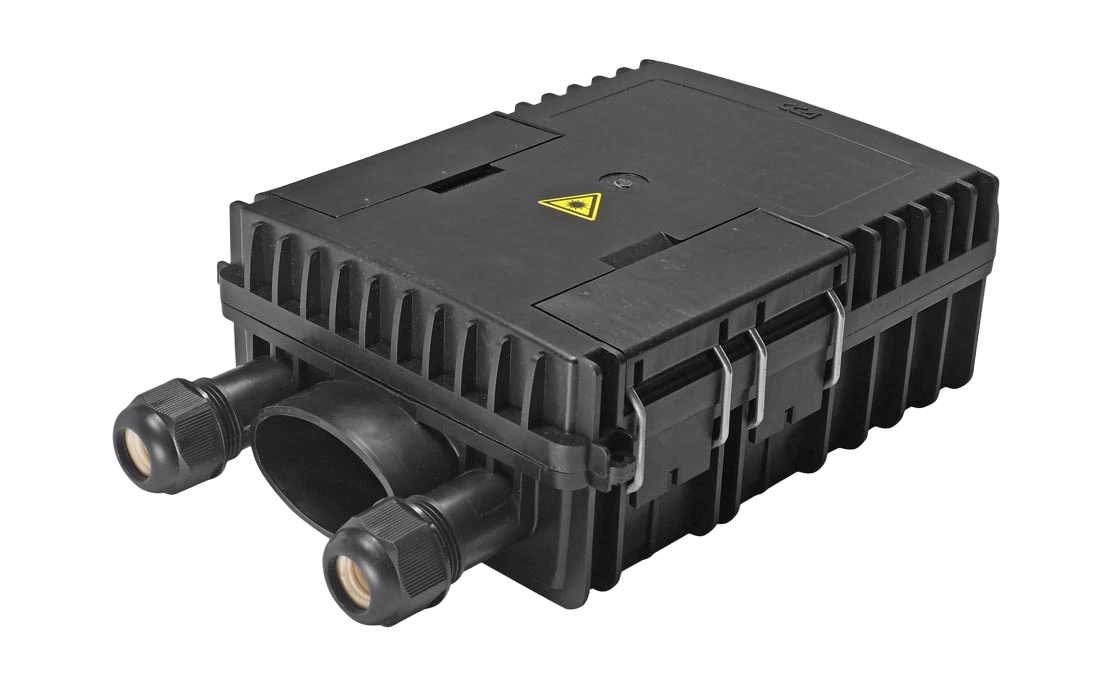

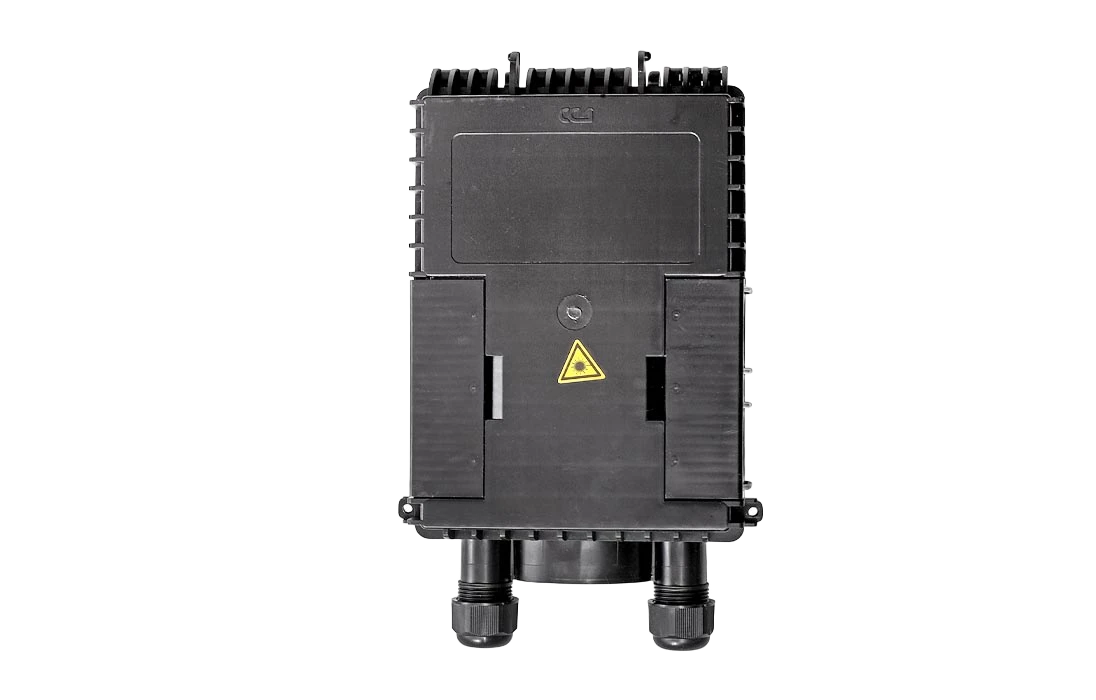

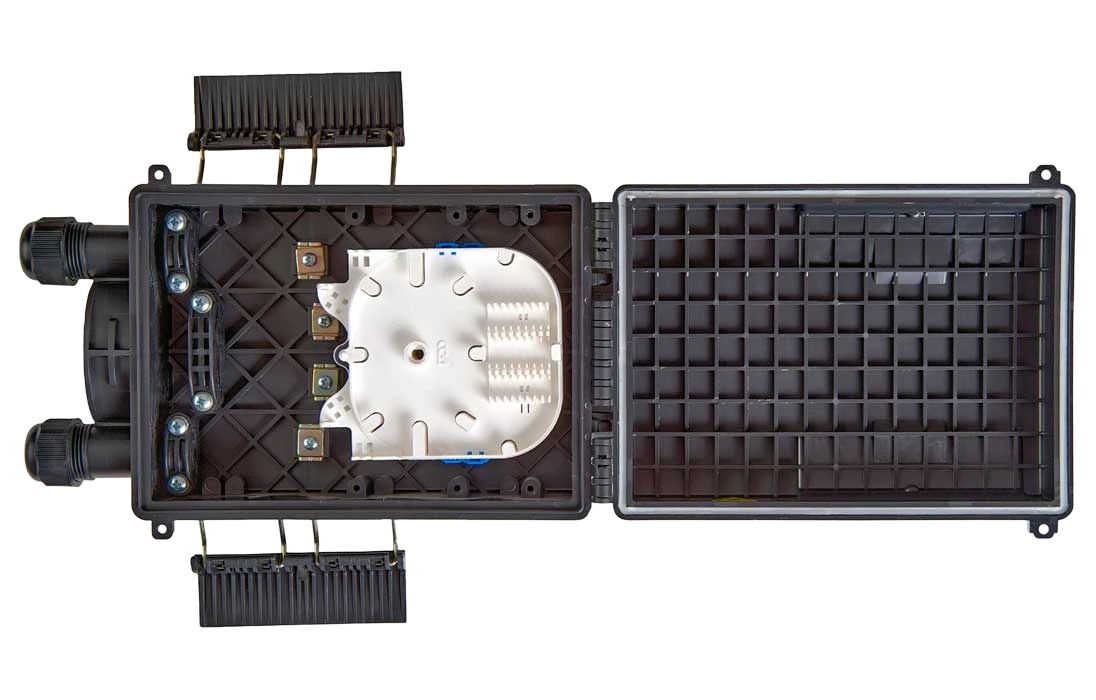

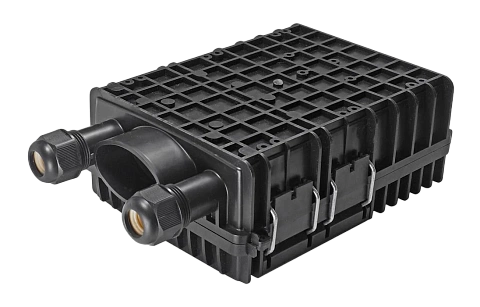

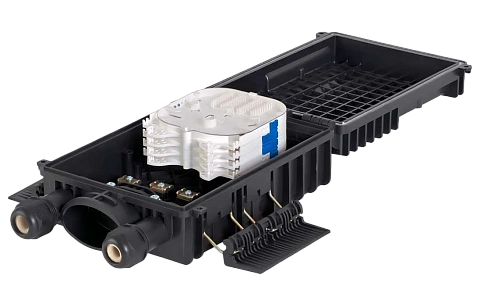

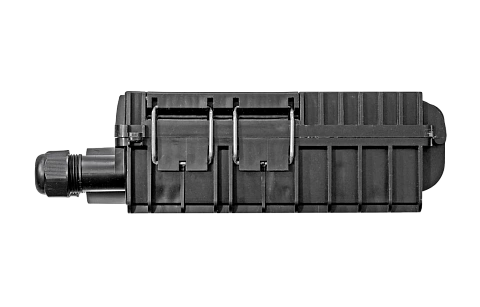

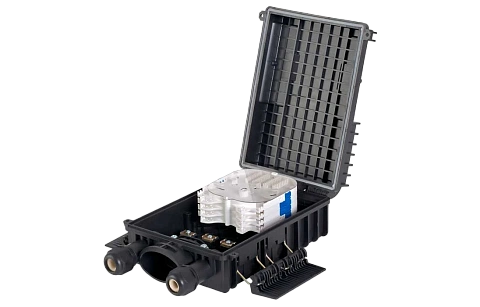

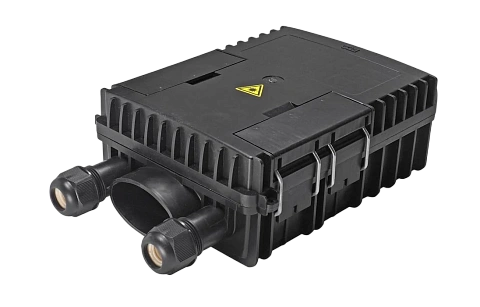

Муфта МПО-Ш1/64-4КС1645-К ССД внешний вид 1
Муфта МПО-Ш1/64-4КС1645-К ССД внешний вид 2
Муфта МПО-Ш1/64-4КС1645-К ССД внешний вид 3
Муфта МПО-Ш1/64-4КС1645-К ССД внешний вид 4
Муфта МПО-Ш1/64-4КС1645-К ССД внешний вид 5
Муфта МПО-Ш1/64-4КС1645-К ССД внешний вид 6
Муфта МПО-Ш1/64-4КС1645-К ССД внешний вид 7
Муфта МПО-Ш1/64-4КС1645-К ССД внешний вид 8

Описание (PDF)

Оптическая муфта МПО-Ш1/64 предназначена для монтажа подвесных самонесущих оптических кабелей, плоских оптических кабелей, а также кабелей с вынесенным силовым элементом типа «8».

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

Муфта имеет два круглых патрубка с фитингами и один овальный. Герметизация кабельных вводов осуществляется механическим способом, без применения дополнительных материалов и инструментов. Транзитный ввод оптического кабеля так же герметизируется механически с использованием специального комплекта ввода. Крепление кабеля по оболочке осуществляется с помощью пластиковых прижимов с винтами.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до четырёх ОК с диаметром наружной оболочки от 4 до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 64 сростков оптических волокон (КДЗС 4525).

Муфта поставляется с элементами крепления к опоре или стене.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 28.03.2024 2 103.58 руб.
Мелкий опт: 15 шт
Оптовая скидка: 3%
Цена оптовая, с НДС: 2 040.47 руб.
Крупный опт: 30 шт
Оптовая скидка: 7%
Цена оптовая, с НДС: 1 956.33 руб.
Цена розничная, Без НДС: на 28.03.2024 1 752.98 руб.
Мелкий опт: 15 шт
Оптовая скидка: 3%
Цена оптовая, без НДС: 1 700.39 руб.
Крупный опт: 30 шт
Оптовая скидка: 7%
Цена оптовая, без НДС: 1 630.27 руб.
Наличие у дистрибьюторов - 18 шт
Планируемое поступление на склад - 90 шт
Из них доступно к заказу - 90 шт
Параметры товара
Характеристики
Кол-во сварных соединений 64
Тип кассет КС-1645
Макс. кол-во кассет 4
Макс. кол-во сварных соединений 64
Кол-во вводов:
- круглый фитинговый 2
- овальный 2
Герметизация корпуса Эластомер
Герметизация вводов Механическая
Защищённость IP66
Температура эксплуатации, ºС -60...+70
Габаритные размеры, мм:
- длина, мм 310
- ширина, мм 190
- высота, мм 92
Масса, кг 1,4
Комплектация
Корпус 1 шт.
Кассета КС-1645 4 шт.
Крышка кассеты КС-1645 1 шт.
Гильзы КДЗС 4525 70 шт.
Фиксатор ЦСЭ 4 шт.
Вкладыш уплотнительный 4-10 мм для фитинга 2 шт.
Вкладыш уплотнительный 10-16 мм для фитинга 2 шт.
Вкладыш уплотнительный для плоского кабеля 3х7 мм для фитинга 2 шт.
Заглушка кабельного ввода 1 шт.
Силикагель пакет 1 шт.
Комплект маркеров и стяжек 1 шт.
Логистические параметры
Объем, м3: 0,006338
Вес, кг.: 1,02
Маркировка
МПО Муфта плоская оптическая
Ш Аббревиатура муфты
1 Номер исполнения
64 емкость муфты 64 ОВ
4 4 кассеты в комплекте
КС-1645 кассета типа КС-1645
К наличие КДЗС в комплекте
