Номенклатурный номер: 130103-00073 Скопировано в буфер обмена

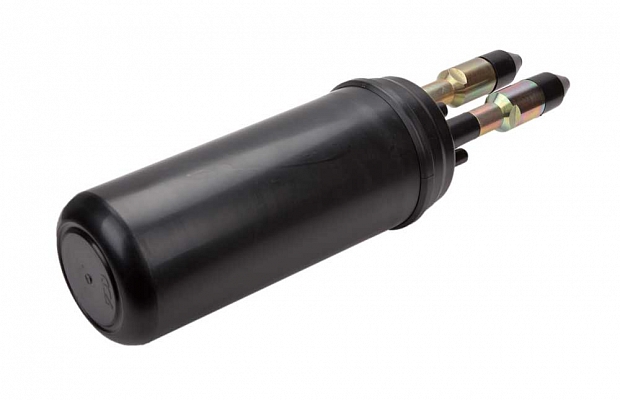

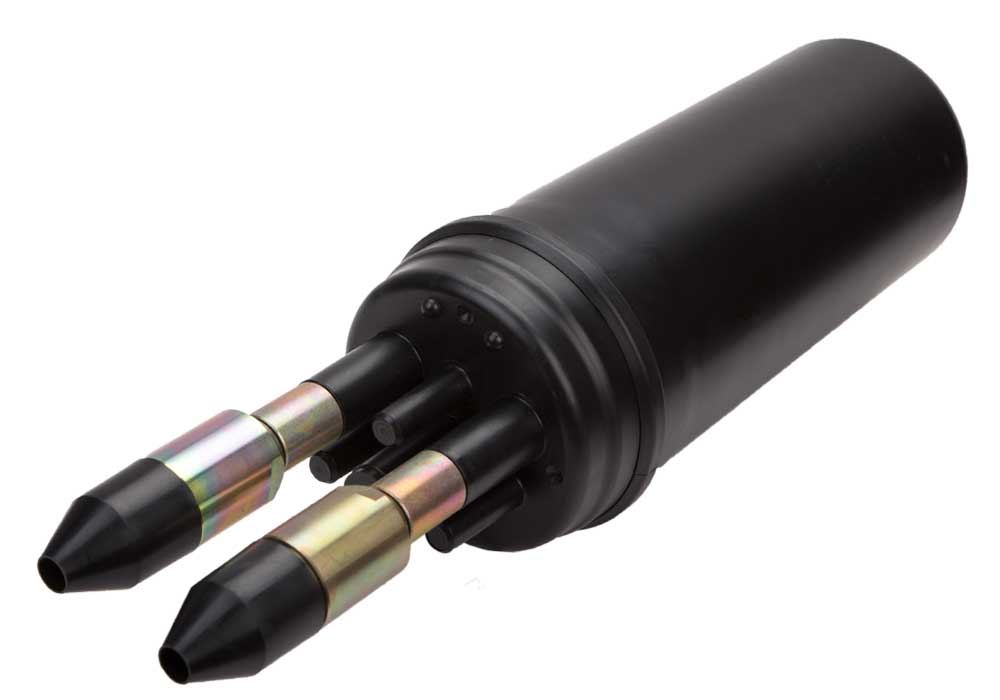

Муфта МТОК-А1/216-1КТ3645-К-88 ССД внешний вид 1
Муфта МТОК-А1/216-1КТ3645-К-88 ССД внешний вид 2
Муфта МТОК-А1/216-1КТ3645-К-88 ССД внешний вид 3
Муфта МТОК-А1/216-1КТ3645-К-88 ССД внешний вид 4
Муфта МТОК-А1/216-1КТ3645-К-88 ССД внешний вид 5
Муфта МТОК-А1/216-1КТ3645-К-88 ССД внешний вид 6
Муфта МТОК-А1/216-1КТ3645-К-88 ССД внешний вид 7
Муфта МТОК-А1/216-1КТ3645-К-88 ССД внешний вид 8
Муфта МТОК-А1/216-1КТ3645-К-88 ССД внешний вид 9

Описание (PDF)

Тупиковая классическая муфта МТОК-А1 предназначена для монтажа любого подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.

Способ герметизации корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация также осуществляется с помощью ТУТ.

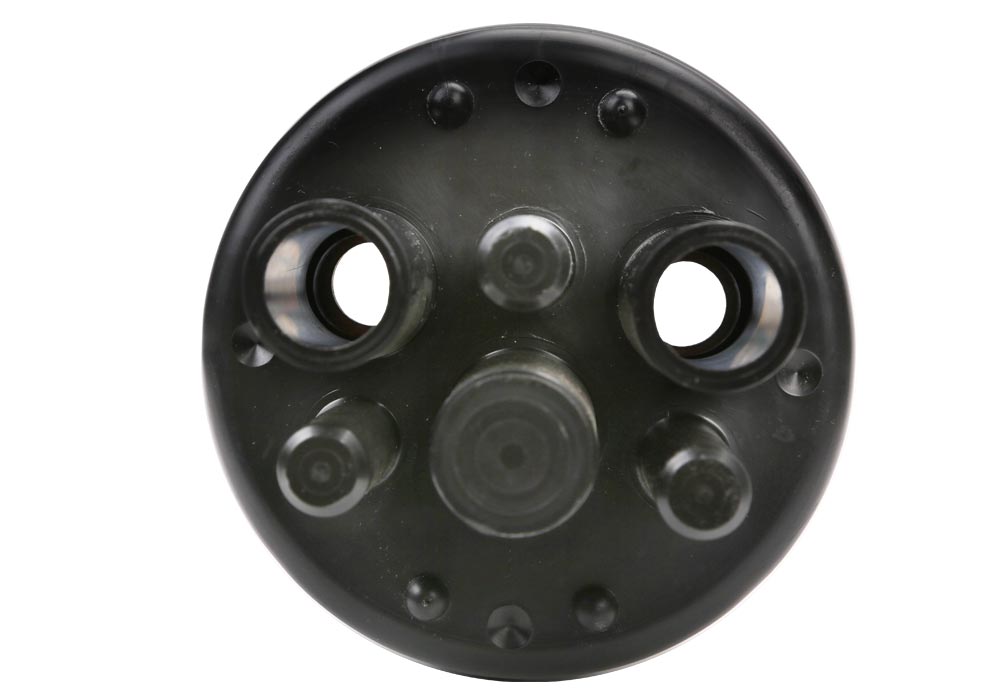

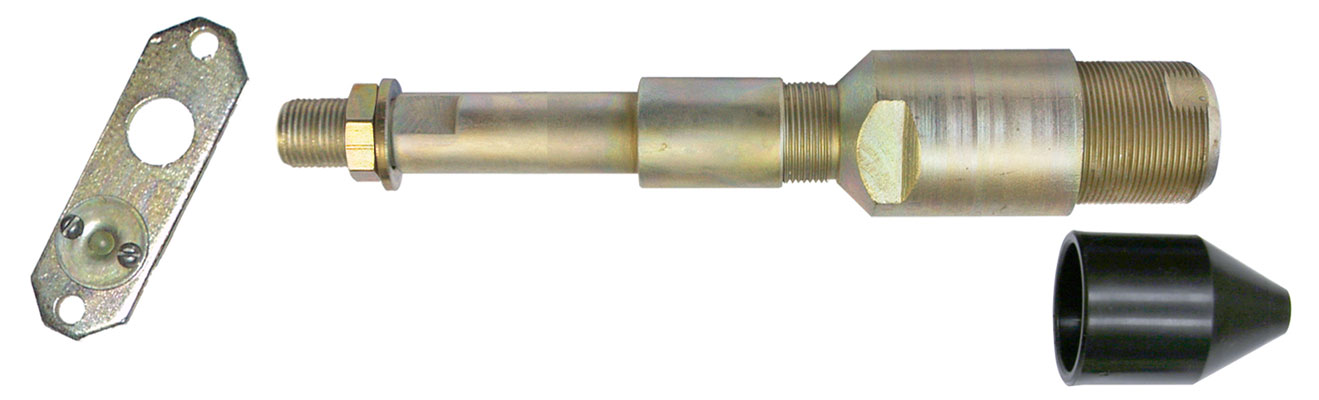

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. На оголовнике муфты установлена специальная изолирующая пластина, которая в сочетании со специальными вводами обеспечивает уникальные характеристики и возможности:

- надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв),

- защита от скручивания бронированных ОК в процессе эксплуатации,

- наличие электрического контакта брони ОК с корпусом специального ввода (штуцера),

- возможность изолирования или соединения брони всех ОК непосредственно в муфте,

- обеспечение продольной герметизации вводимых ОК,

- возможность вывода от брони каждого ОК провода заземления (КИП).

Муфта МТОК-А1 поставляется в комплекте с двумя специальными вводами №7 или №8. Также имеется вариант комплекта муфты с одним вводом №7 и одним вводом №8. В случае необходимости ввода третьего кабеля в муфту дополнительно приобретается специальный ввод, с учетом конструкции оптического кабеля.

Муфта обеспечивает ввод проводов заземления (КИП) через специальные малые патрубки. Способ герметизации проводов заземления осуществляется с помощью термоусаживаемых трубок ТУТ.

В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно приобретается «Кронштейн для установки тупиковых муфт в колодцах».


Устаревший номенклатурный №: 130103-00037

Перейти к сопутствующим товарам

Маркировка
В корзину
шт
Прайс-лист
Цена розничная, с НДС на 06.12.2022 25 922.64 руб.
Мелкий опт 5 шт
Оптовая скидка 2%
Цена оптовая, с НДС 25 404.19 руб.
Крупный опт 10 шт
Оптовая скидка 5%
Цена оптовая, с НДС 24 626.51 руб.
Цена розничная, Без НДС на 06.12.2022 21 602.20 руб.
Мелкий опт 5 шт
Оптовая скидка 2%
Цена оптовая, без НДС 21 170.16 руб.
Крупный опт 10 шт
Оптовая скидка 5%
Цена оптовая, без НДС 20 522.09 руб.
Наличие
Центральный склад (МО, Домодедово) 56 шт
Склад ЖБИ (Москва) 0 шт
Региональный склад (Новосибирск) 20 шт
Региональный склад (Екатеринбург) 19 шт
Планируемое поступление на склад (20 шт)
Срок поставки
Доступно
Параметры товара
Характеристики
Кол-во сварных соединений 216
Тип кассет КТ-3645
Макс. кол-во кассет 6
Кол-во вводов:
- круглый, до 21 мм (ввод №7) 3
- круглый, до 29 мм (ввод № 8) 3
Герметизация корпуса ТУТ
Герметизация вводов Спецвводы
Температура эксплуатации ºС от -60 до +70
Габаритные размеры:
- длина, мм 597
- диаметр, мм 159
Масса, кг 4
Комплектация

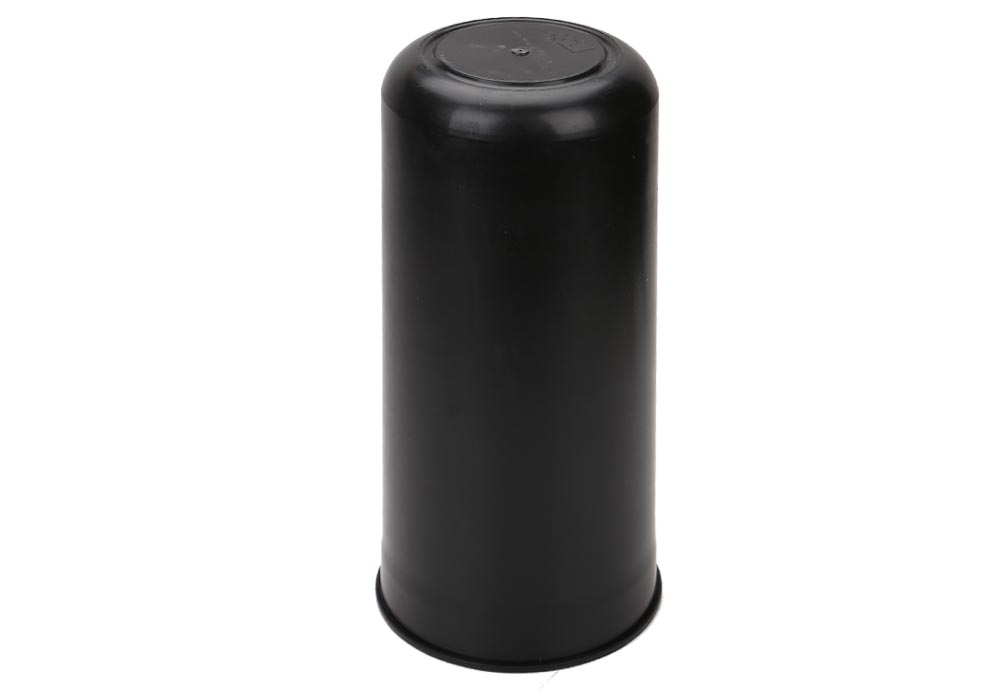

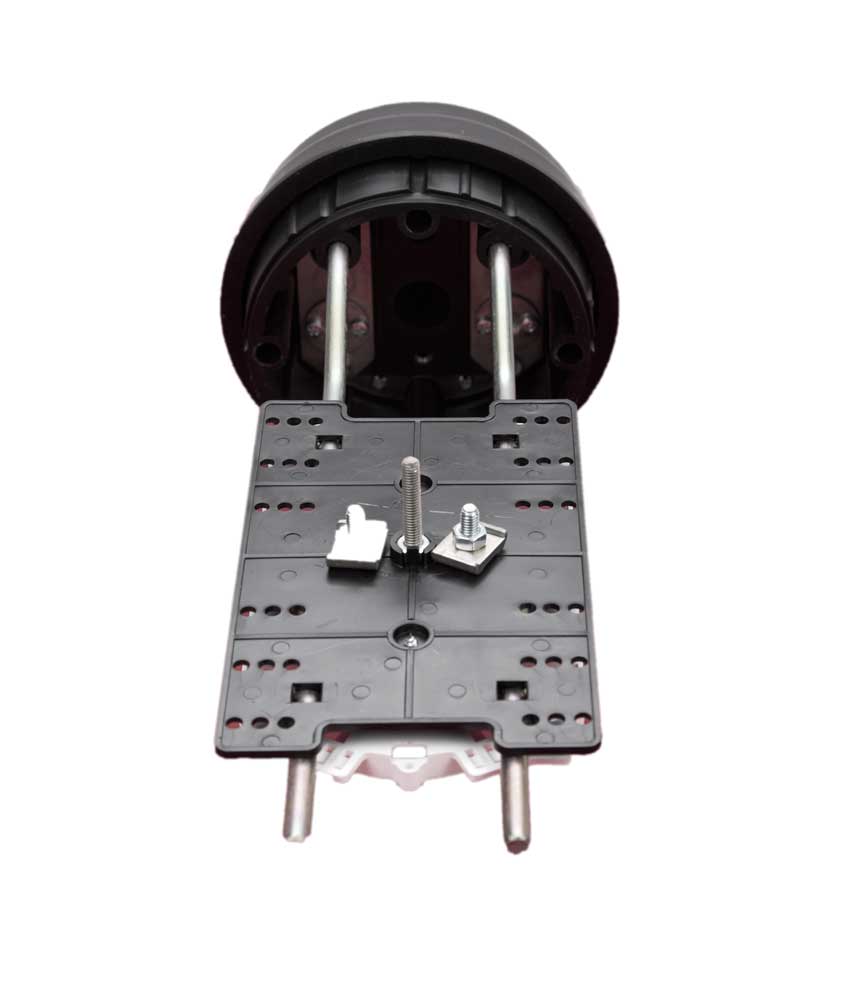

Корпус (оголовник,кожух, кронштейн, ТУТ 180/58) 1 шт.

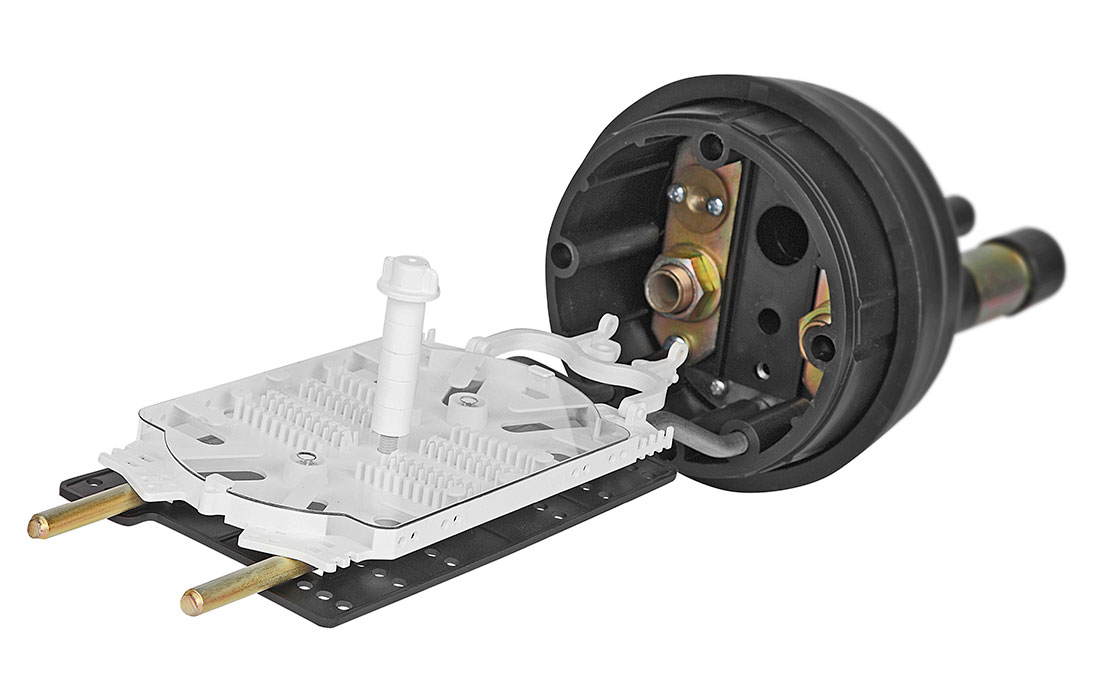

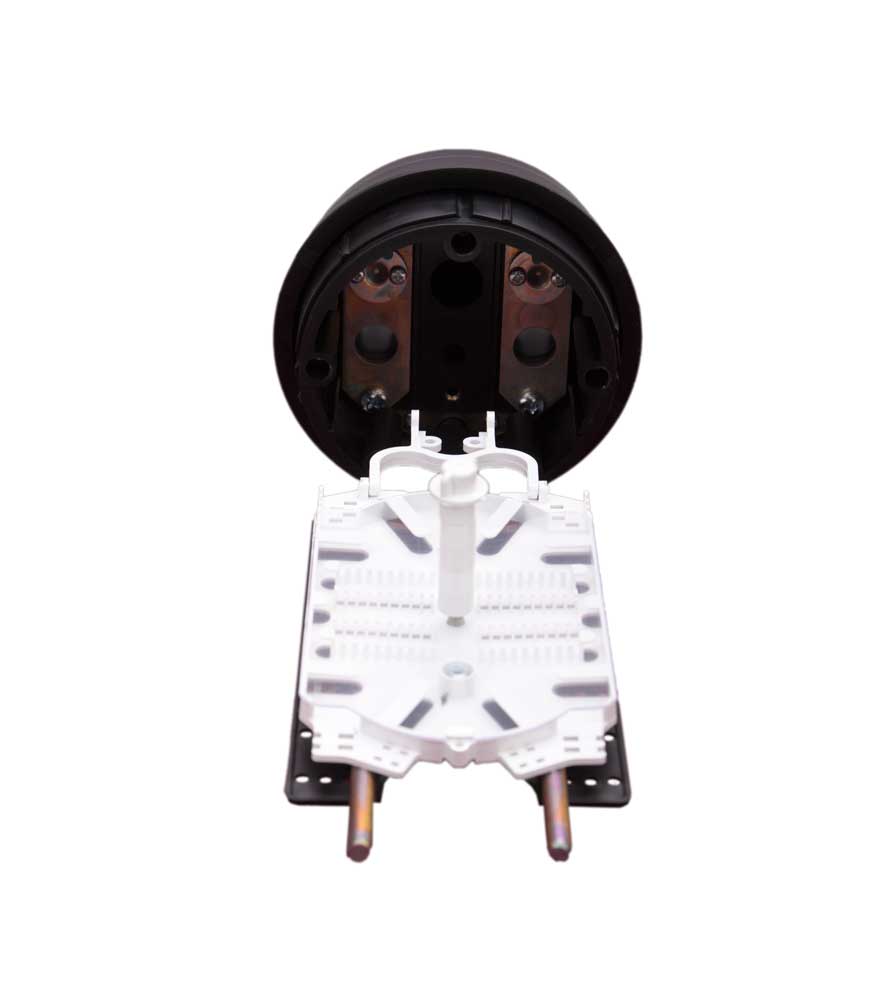

Кассета КТ-3645 1 шт.
Гильзы КДЗС 4525 20 шт.
Пинцет для укладки КДЗС 1 шт.
Комплект ввода №8 2 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
Логистические параметры
Объем, м3: 0,023940
Вес, кг.: 4,22
