Номенклатурный номер: 130103-00058 Скопировано в буфер обмена

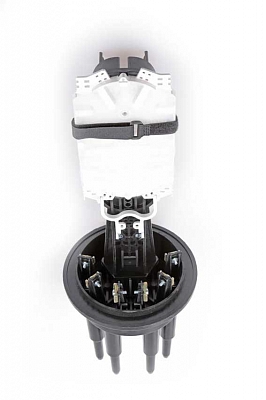

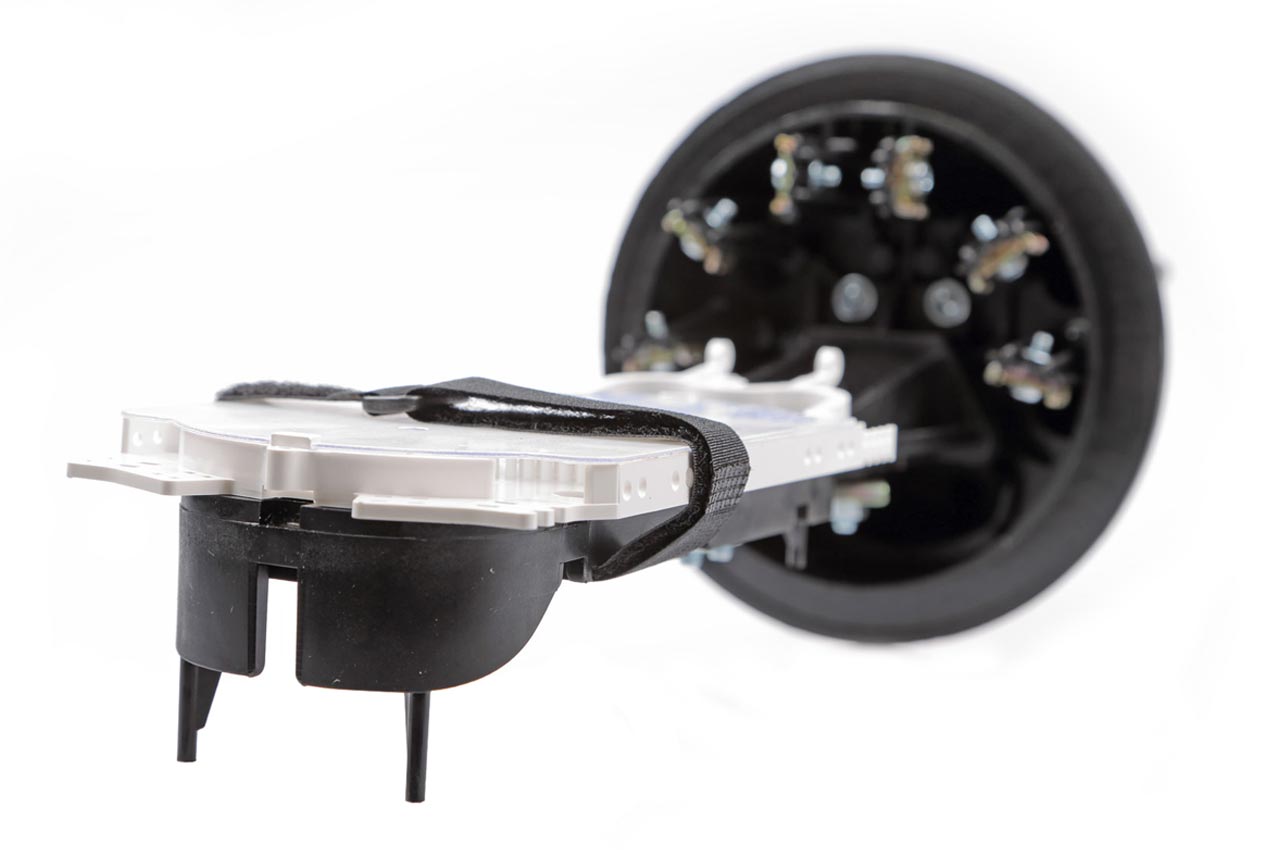

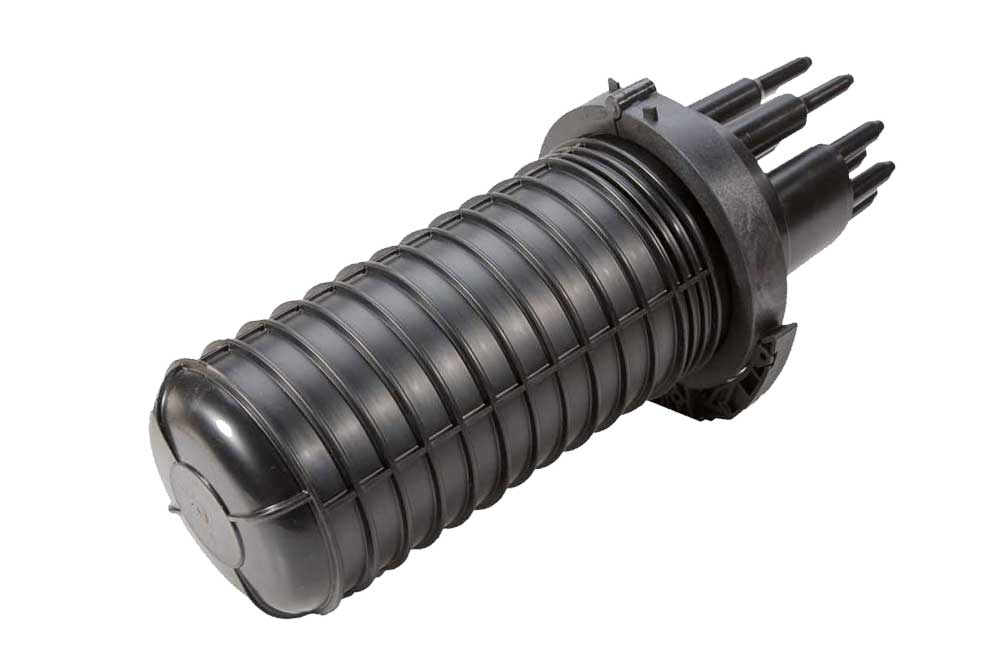

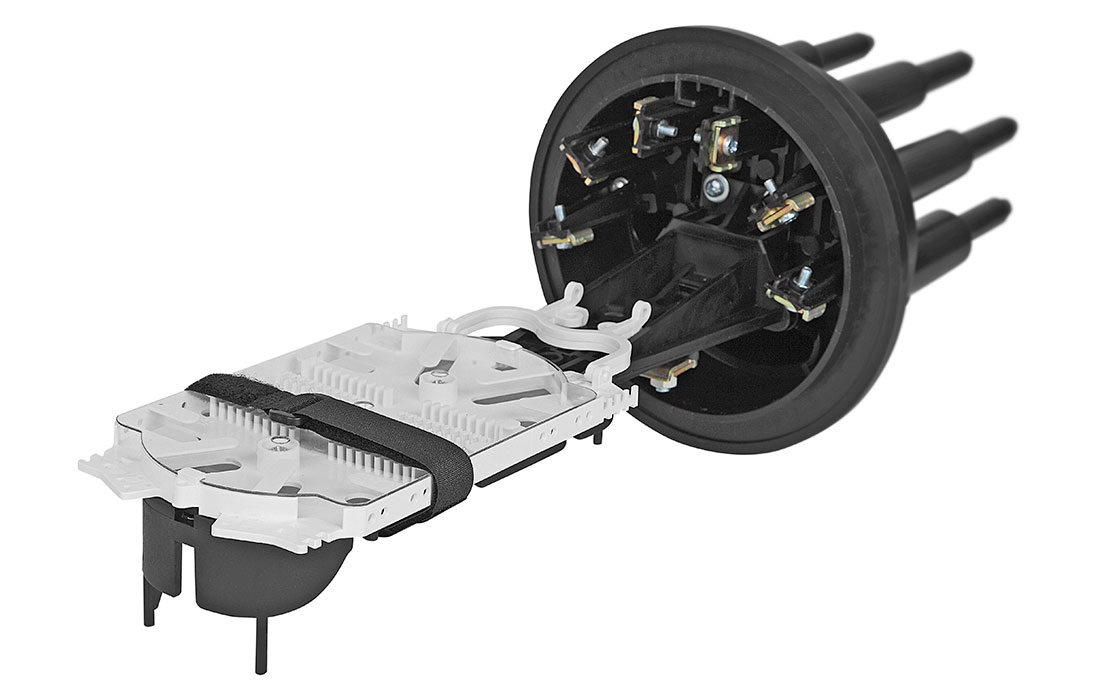

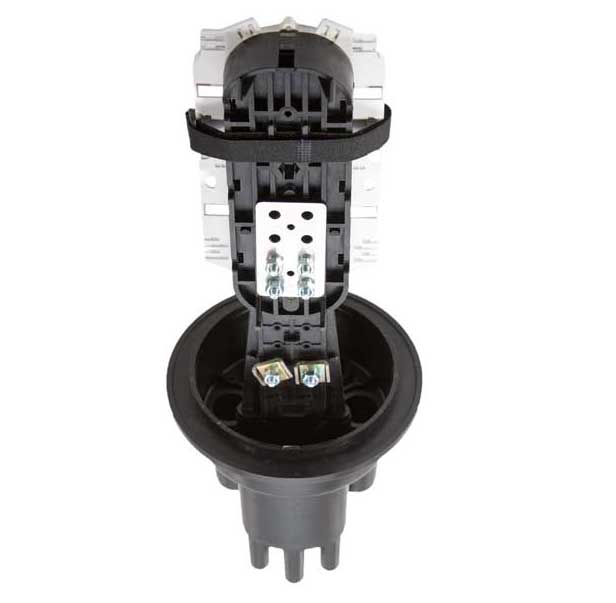

Муфта МТОК-Г3/216-1КТ3645-К ССД внешний вид 1
Муфта МТОК-Г3/216-1КТ3645-К ССД внешний вид 2
Муфта МТОК-Г3/216-1КТ3645-К ССД внешний вид 3
Муфта МТОК-Г3/216-1КТ3645-К ССД внешний вид 4
Муфта МТОК-Г3/216-1КТ3645-К ССД внешний вид 5
Муфта МТОК-Г3/216-1КТ3645-К ССД внешний вид 6
Муфта МТОК-Г3/216-1КТ3645-К ССД внешний вид 7
Муфта МТОК-Г3/216-1КТ3645-К ССД внешний вид 8
Муфта МТОК-Г3/216-1КТ3645-К ССД внешний вид 9
Муфта МТОК-Г3/216-1КТ3645-К ССД внешний вид 10
Муфта МТОК-Г3/216-1КТ3645-К ССД внешний вид 11
Муфта МТОК-Г3/216-1КТ3645-К ССД внешний вид 12
Муфта МТОК-Г3/216-1КТ3645-К ССД внешний вид 13

Описание (PDF)

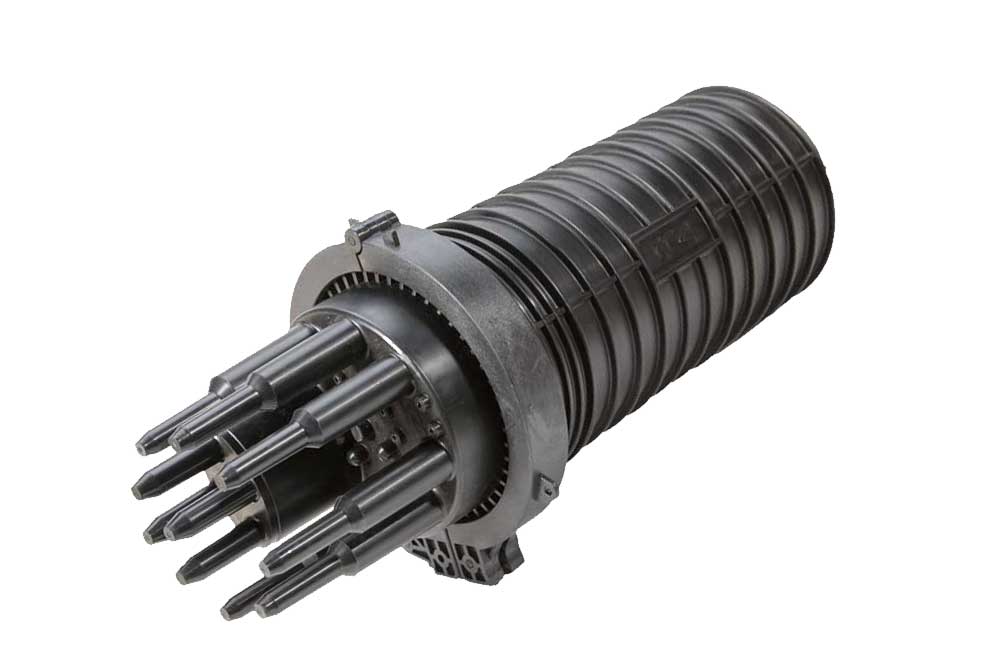

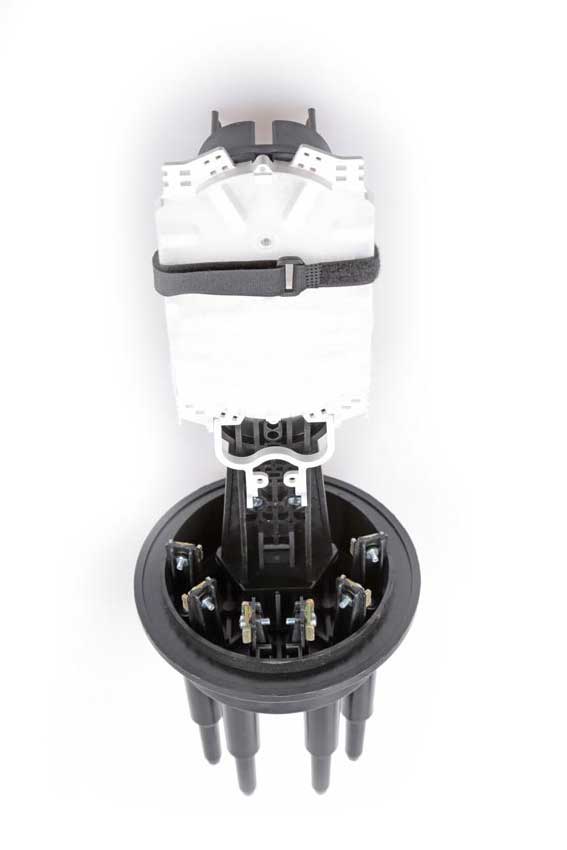

Тупиковая муфта МТОК-Г3 предназначена для монтажа подвесных самонесущих ОК и оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

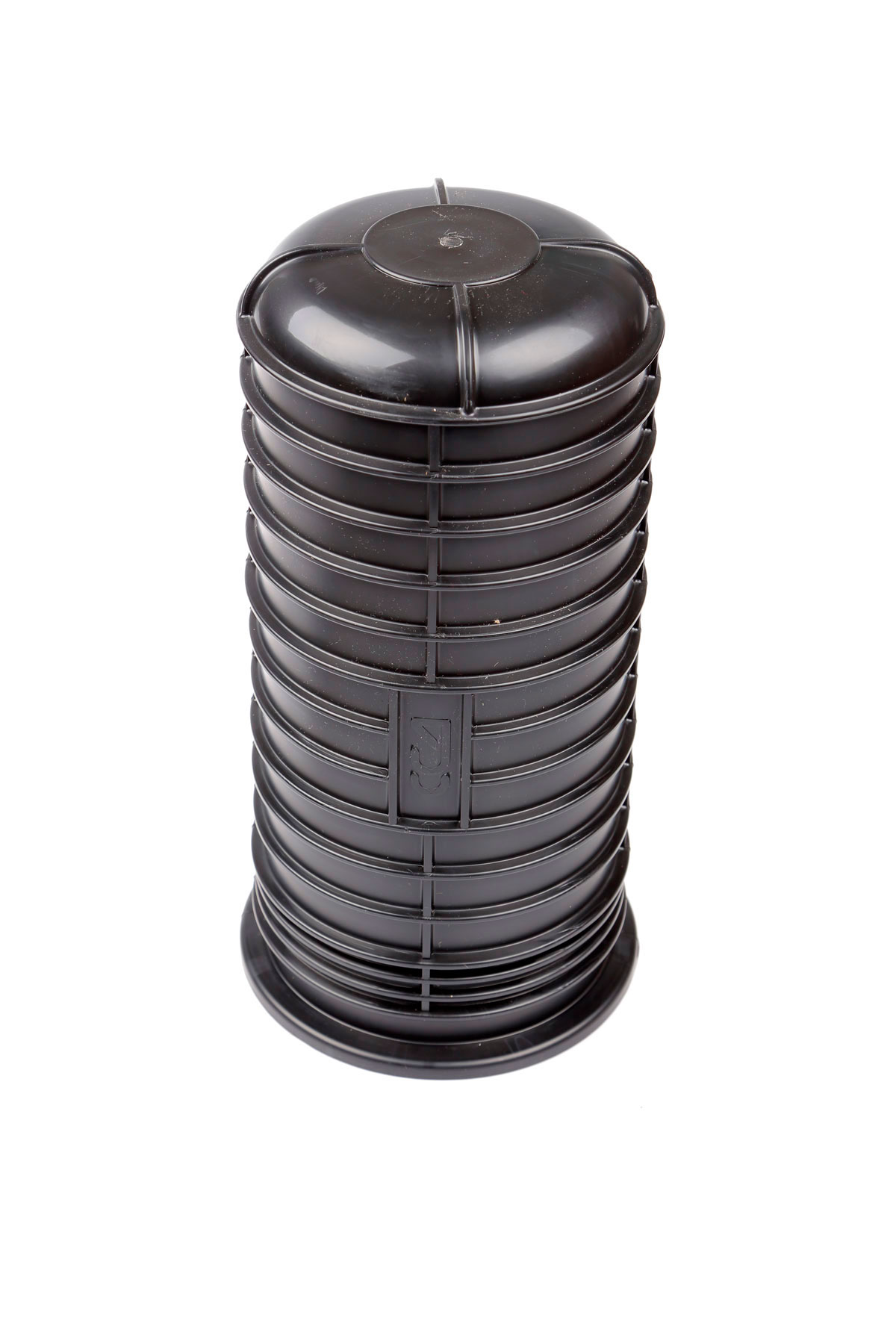

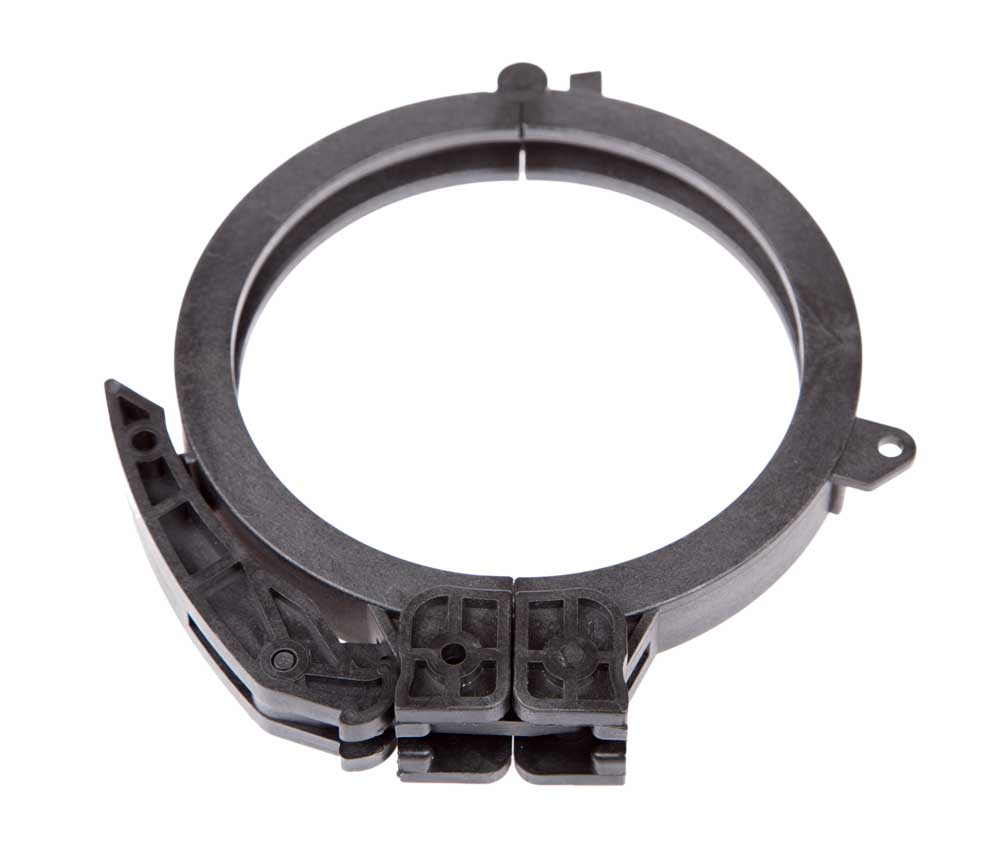

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

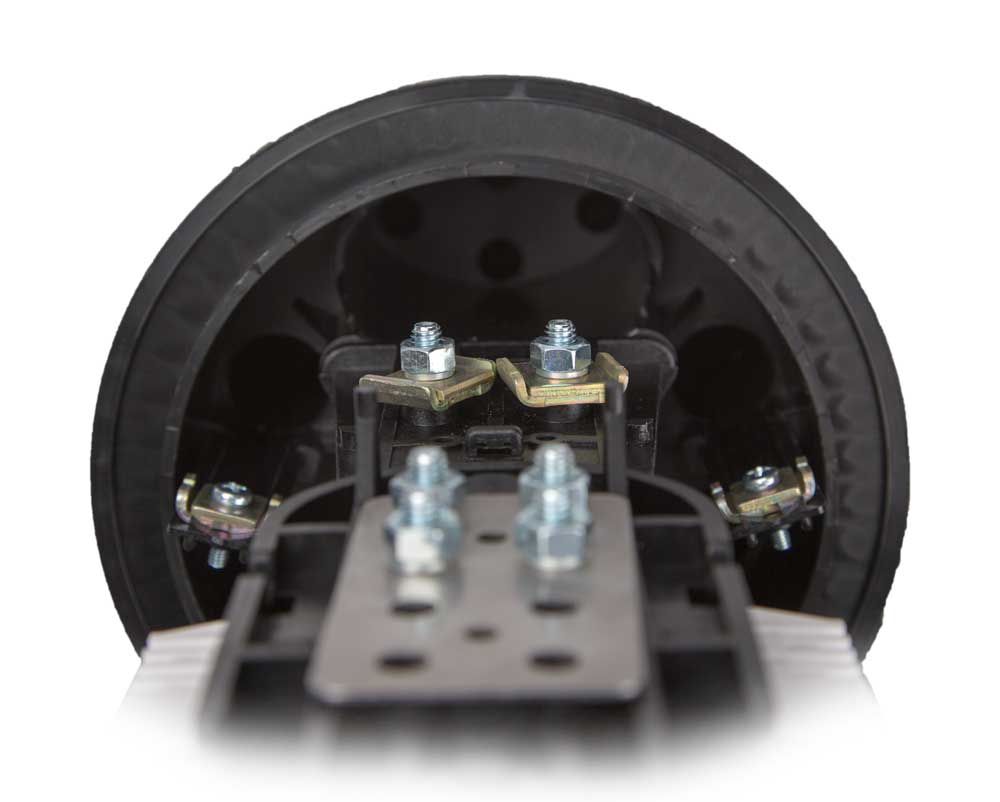

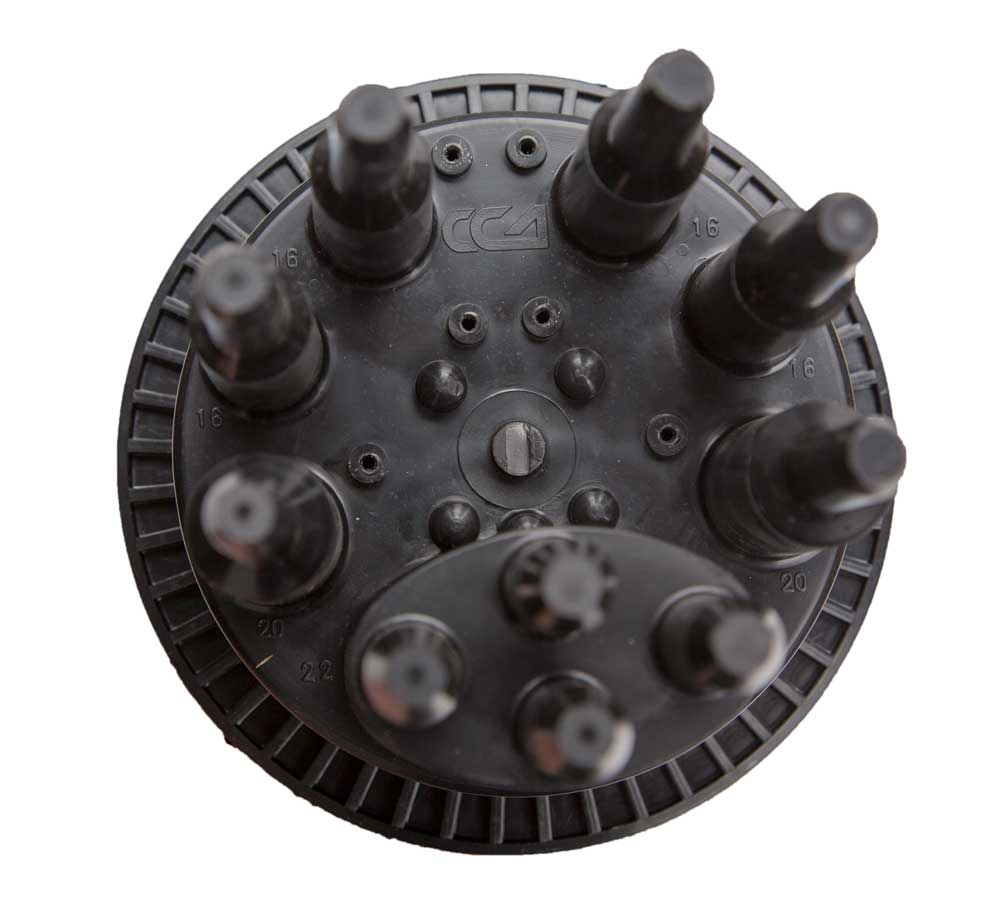

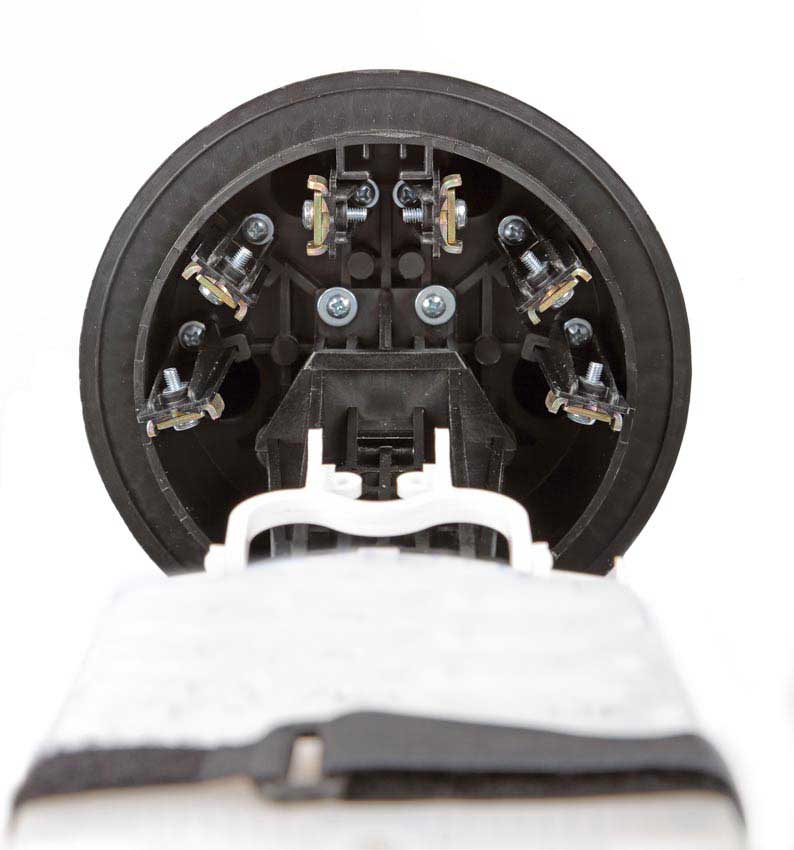

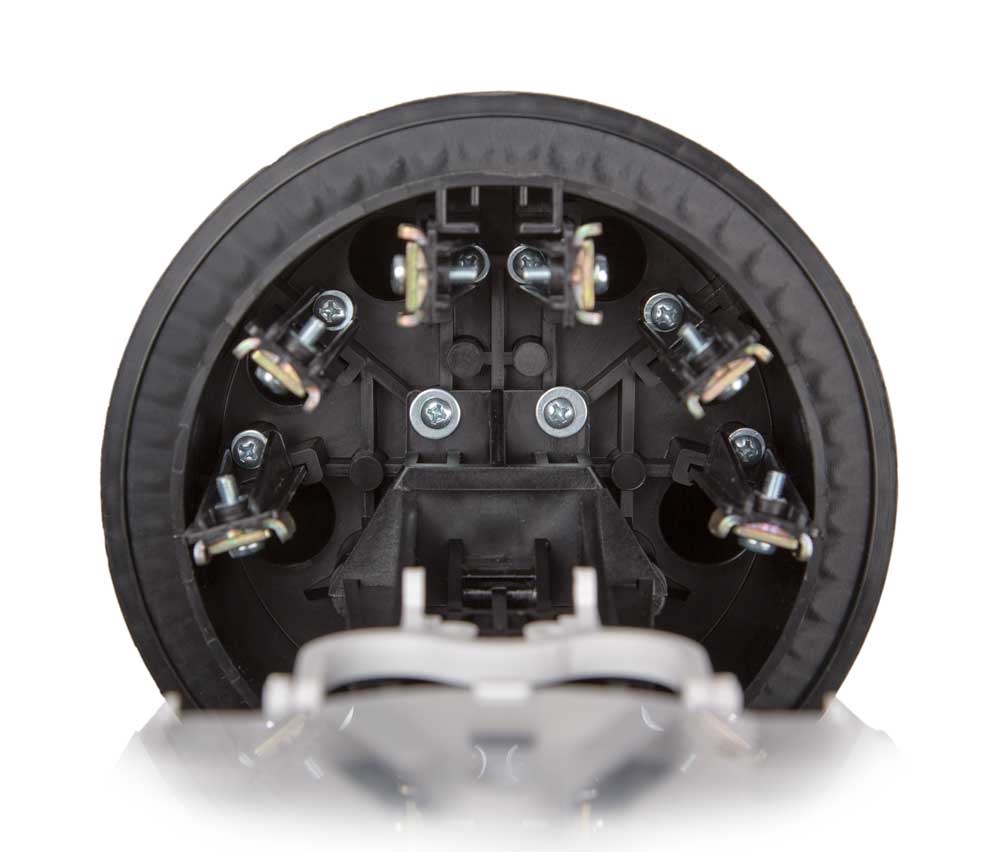

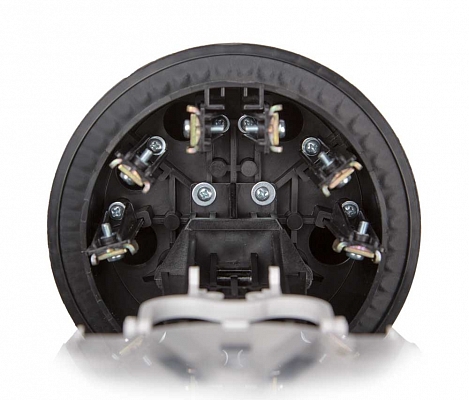

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 16 ОК.

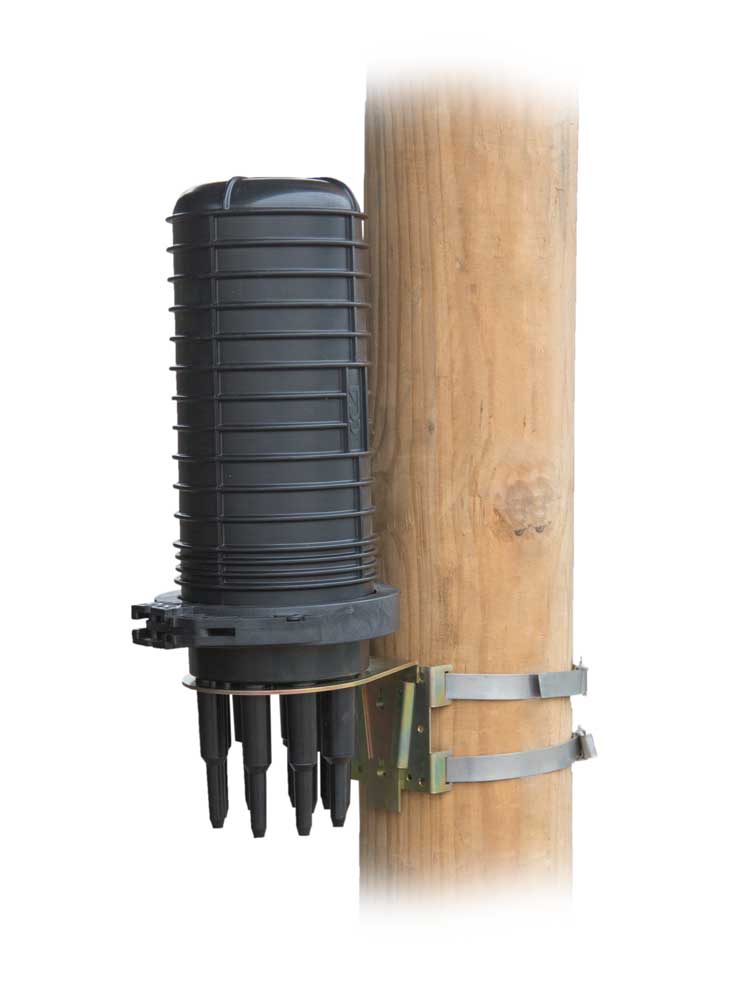

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.


Устаревший номенклатурный №: 130103-00076

Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС на 09.08.2022 3 935.06 руб.
Мелкий опт 30 шт
Оптовая скидка 3%
Цена оптовая, с НДС 3 817.01 руб.
Крупный опт 60 шт
Оптовая скидка 7%
Цена оптовая, с НДС 3 659.61 руб.
Партнерская скидка да
Цена розничная, Без НДС на 09.08.2022 3 279.22 руб.
Мелкий опт 30 шт
Оптовая скидка 3%
Цена оптовая, без НДС 3 180.84 руб.
Крупный опт 60 шт
Оптовая скидка 7%
Цена оптовая, без НДС 3 049.67 руб.
Партнерская скидка да
Наличие
Центральный склад (МО, Домодедово) 1 536 шт
Склад ЖБИ (Москва) 0 шт
Региональный склад (Новосибирск) 228 шт
Региональный склад (Екатеринбург) 221 шт
Наличие у дистрибьюторов (1 554 шт)
Планируемое поступление на склад (308 шт)
Срок поставки
Доступно
Параметры товара
Характеристики
Кол-во сварных соединений 216
Тип кассет КТ-3645
Макс. кол-во кассет 6
Кол-во вводов:
- круглый ступенчатый, до 20 мм 2
- круглый ступенчатый, до 16 мм 4
- овальный, до 10 мм/до 25 мм/транзит 4/2/1
Герметизация корпуса Хомут
Герметизация вводов ТУТ
Температура эксплуатации ºС от -60 до +70
Габаритные размеры:
- длина, мм 488
- диаметр, мм 215
Масса, кг 2,2
Комплектация
Корпус (оголовник, кожух, хомут) 1 шт.
Кассета КТ-3645 с крышкой1 шт.
Гильзы КДЗС 452520 шт.
Пинцет для укладки КДЗС1 шт.
Трубка ТУТ 33/8 для круглых вводов ОК2 шт.
Трубка ТУТ 19/5 для круглых вводов ОК2 шт.
Комплект маркеров и стяжек1 шт.
Силикагель (пакет) 1 шт.
Логистические параметры
Объем, м3: 0,023940
Вес, кг.: 2,28
Маркировка
МТОК муфта тупиковая оптическая
Г оголовник типа Г
3 кожух типа 3
216 емкость муфты 216 ОВ
1 1 кассета в комплекте
КТ3645 кассета типа КТ-3645
К наличие КДЗС в комлекте муфты
