Муфта МТОК-К6/108-1КТ3645-К ССД

Номенклатурный номер: 130103-00041 Скопировано в буфер обмена

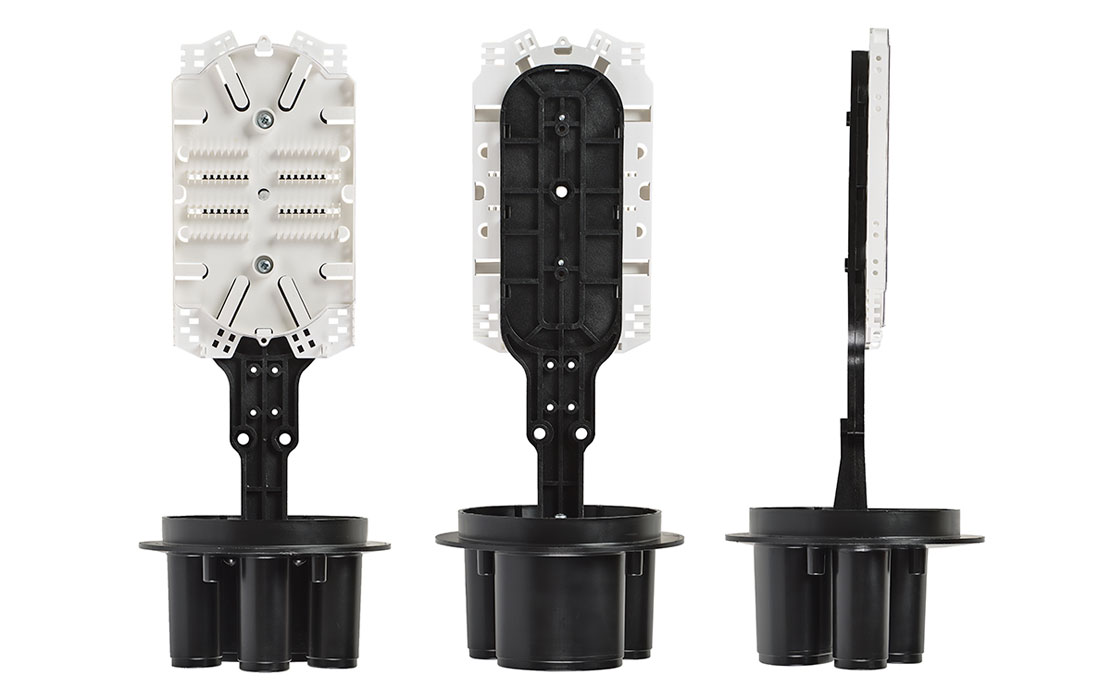

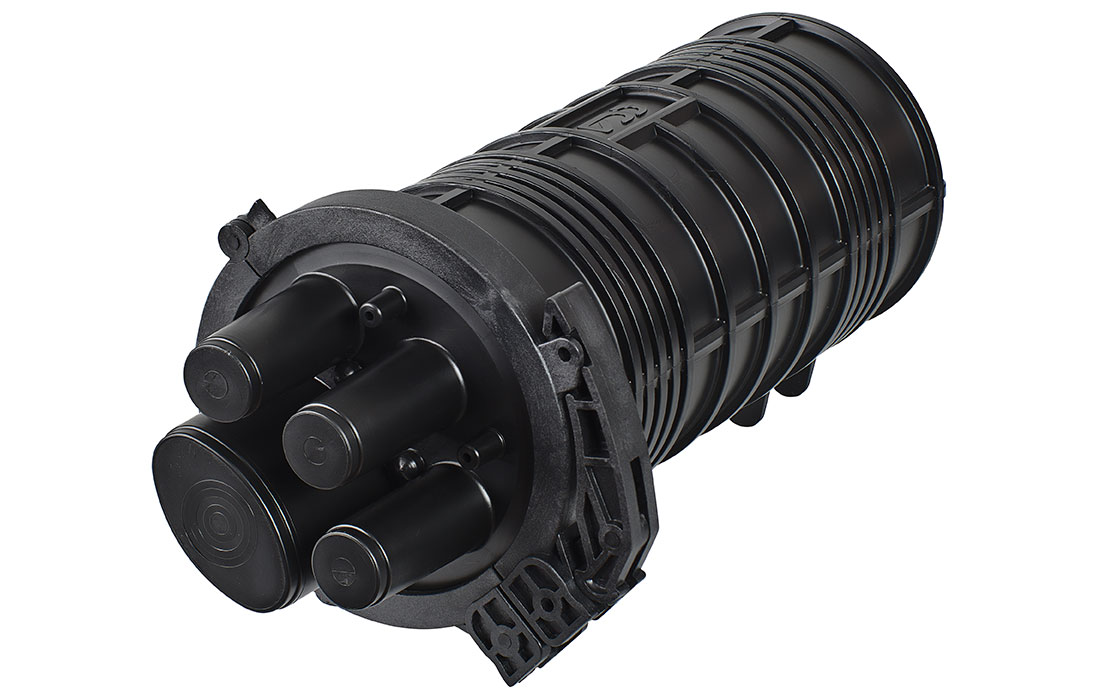

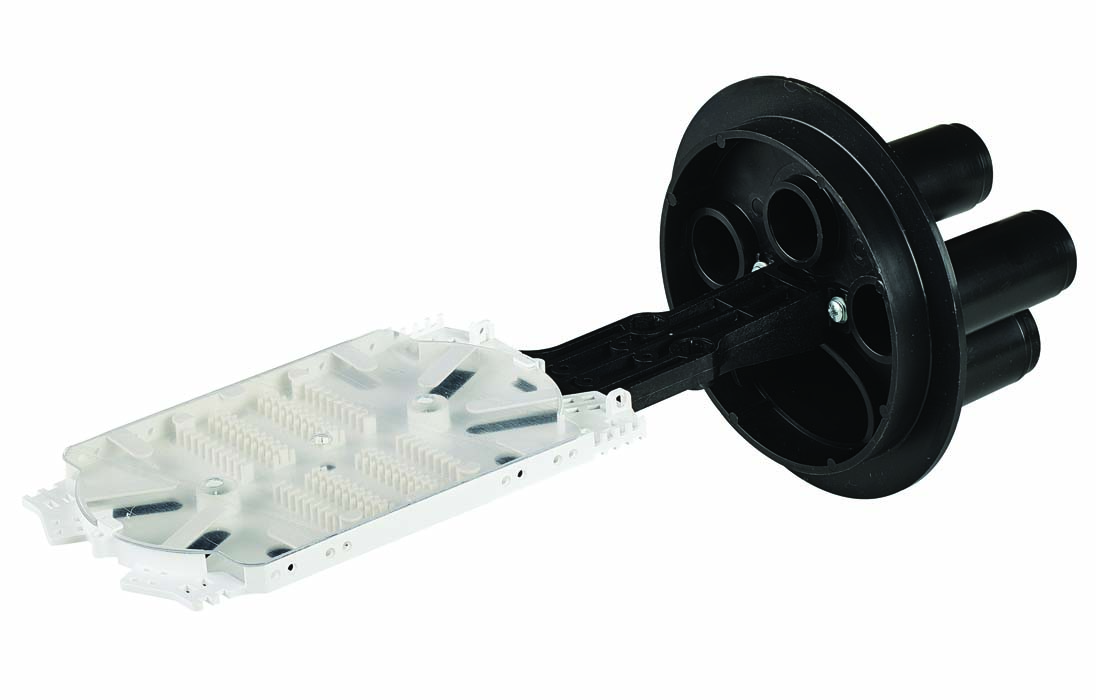

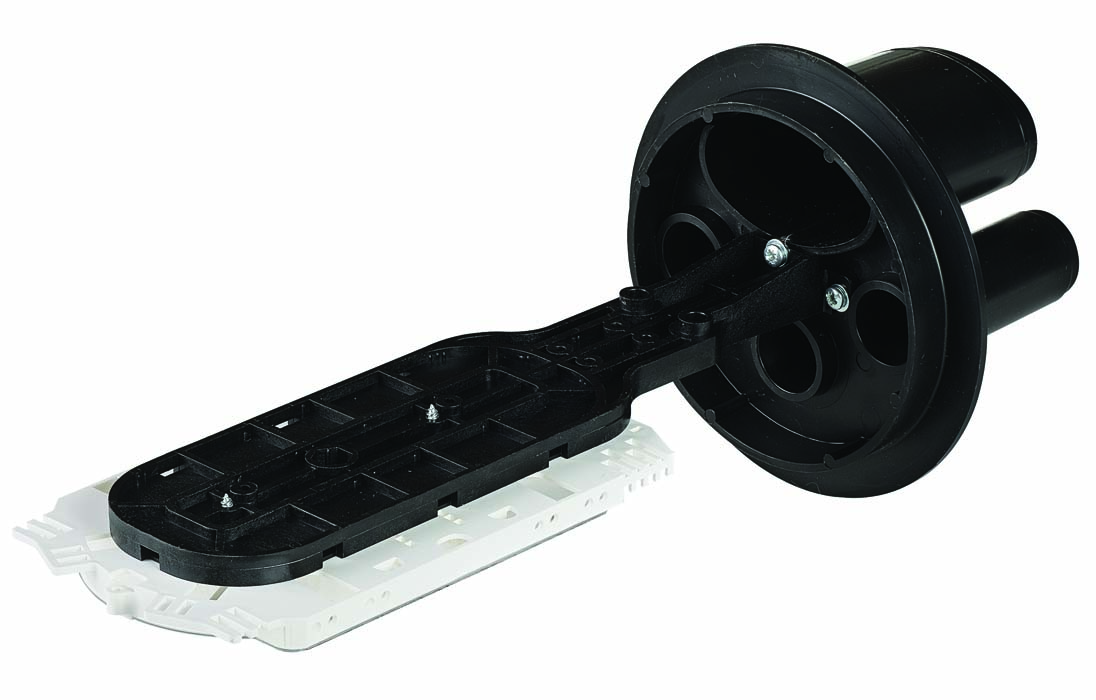

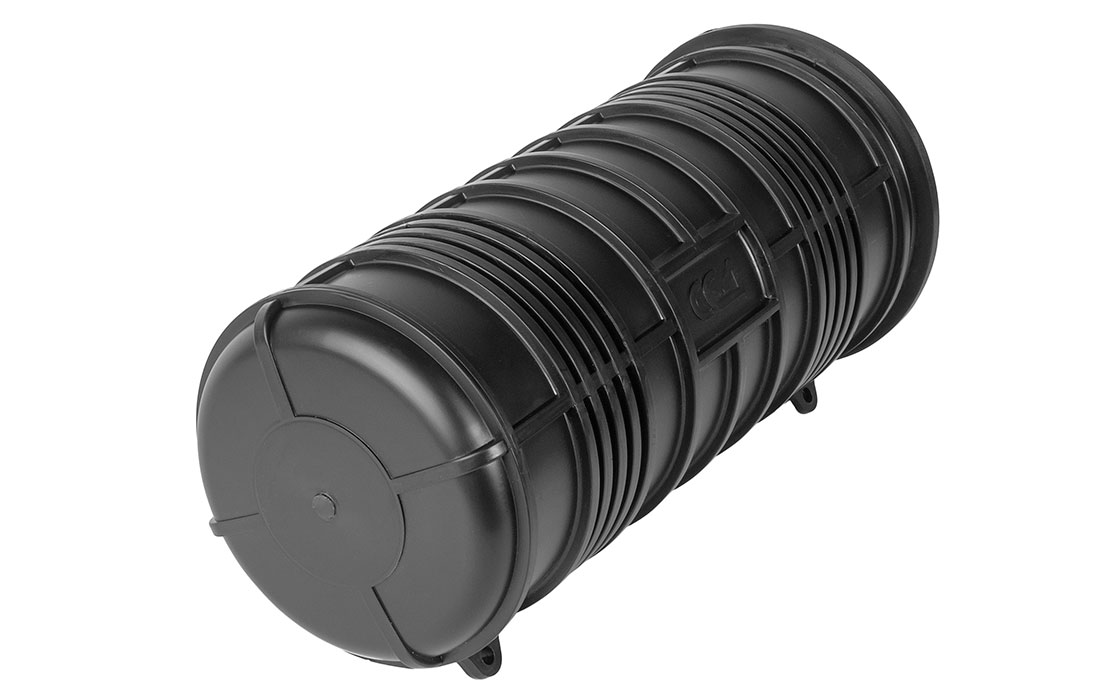

Муфта МТОК-К6/108-1КТ3645-К ССД внешний вид 2

Муфта МТОК-К6/108-1КТ3645-К ССД внешний вид 3

Муфта МТОК-К6/108-1КТ3645-К ССД внешний вид 4

Муфта МТОК-К6/108-1КТ3645-К ССД внешний вид 5

Муфта МТОК-К6/108-1КТ3645-К ССД внешний вид 6

Муфта МТОК-К6/108-1КТ3645-К ССД внешний вид 7

Муфта МТОК-К6/108-1КТ3645-К ССД внешний вид 8

Муфта МТОК-К6/108-1КТ3645-К ССД внешний вид 9

Муфта МТОК-К6/108-1КТ3645-К ССД внешний вид 10

Описание (PDF)

Задать вопрос (3)

Тупиковая муфта МТОК-К6 предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

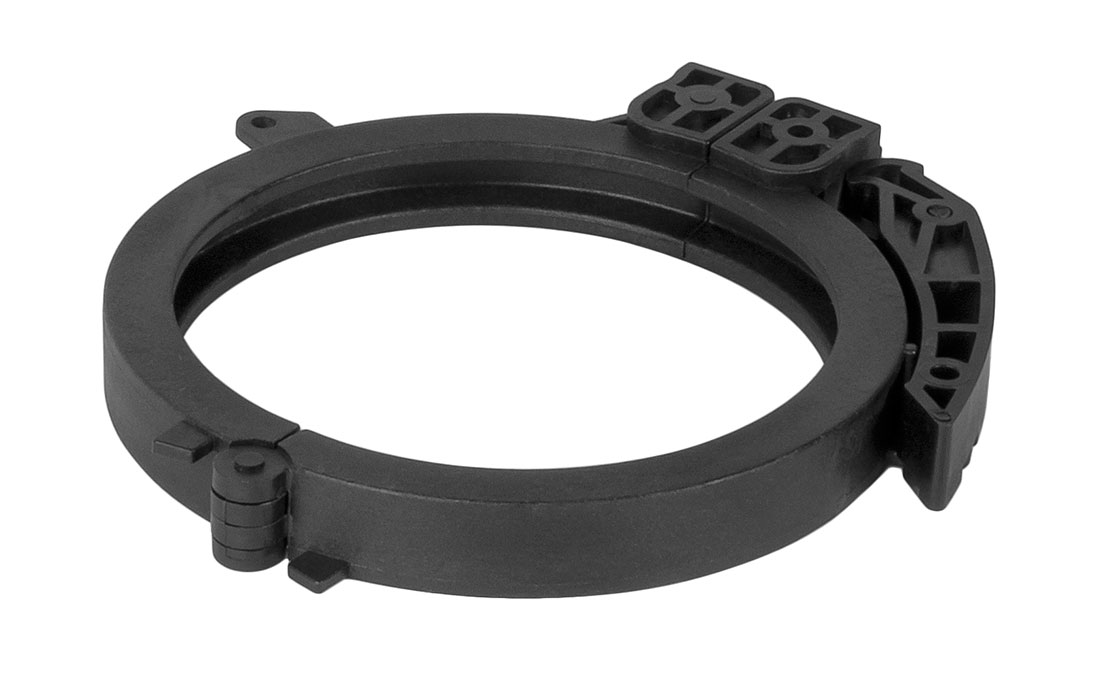

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

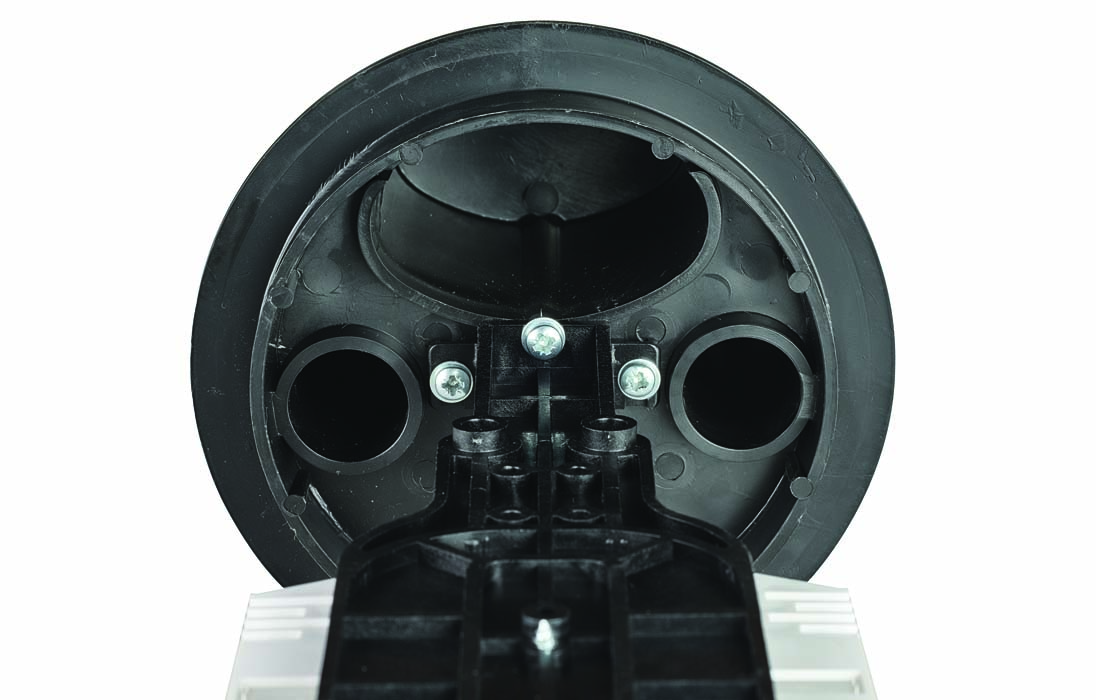

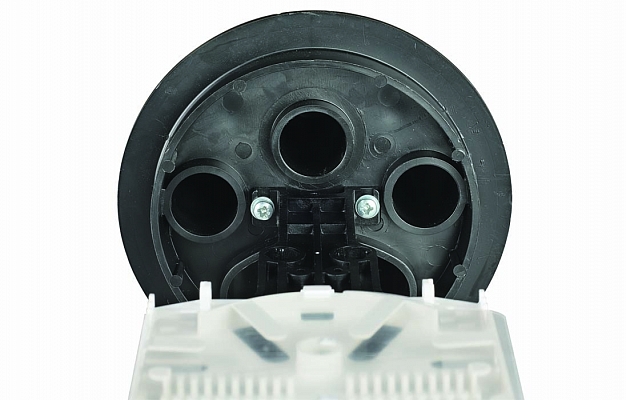

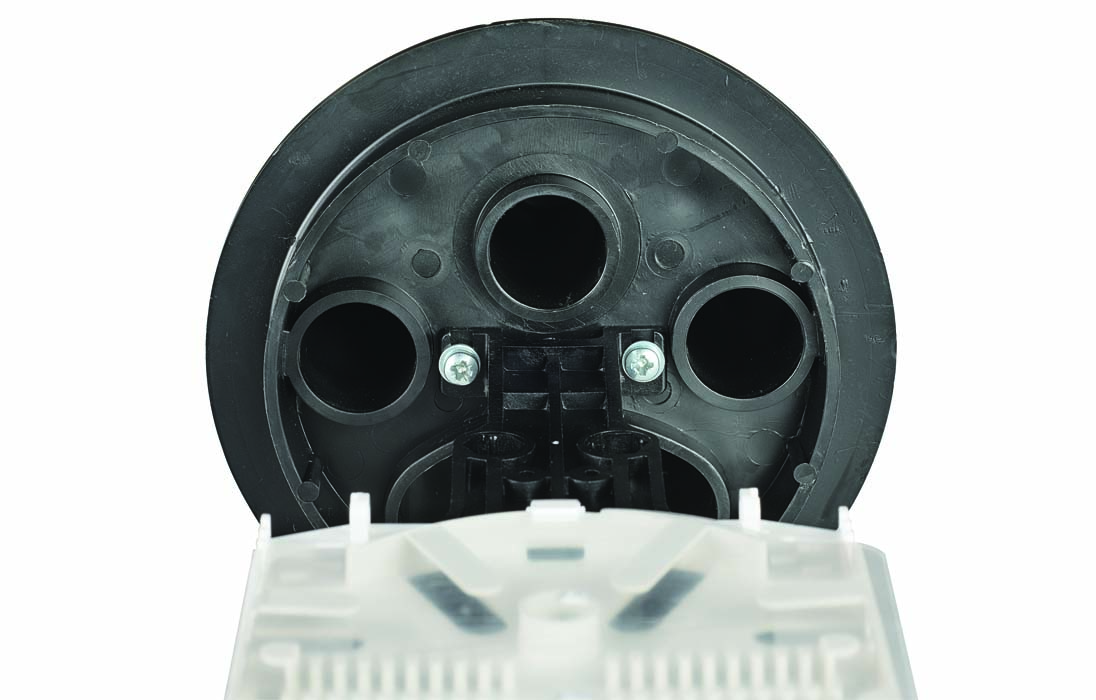

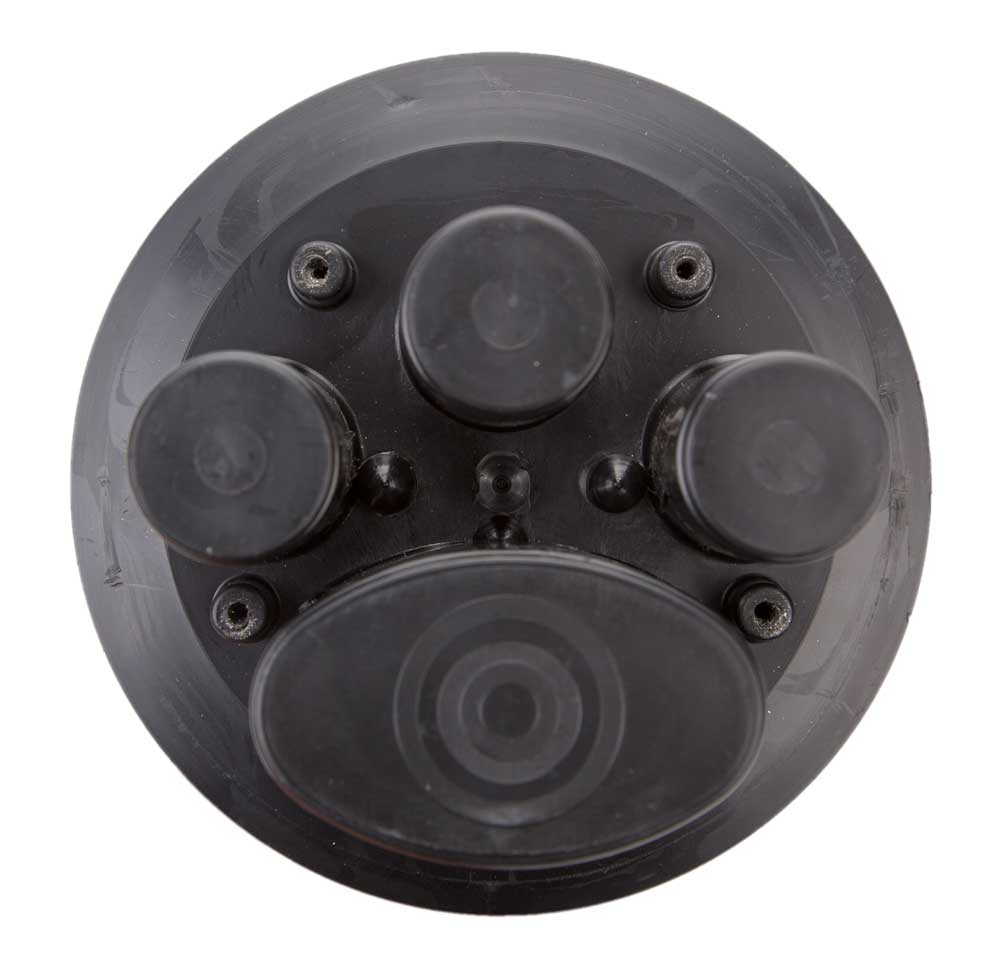

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 8 ОК.

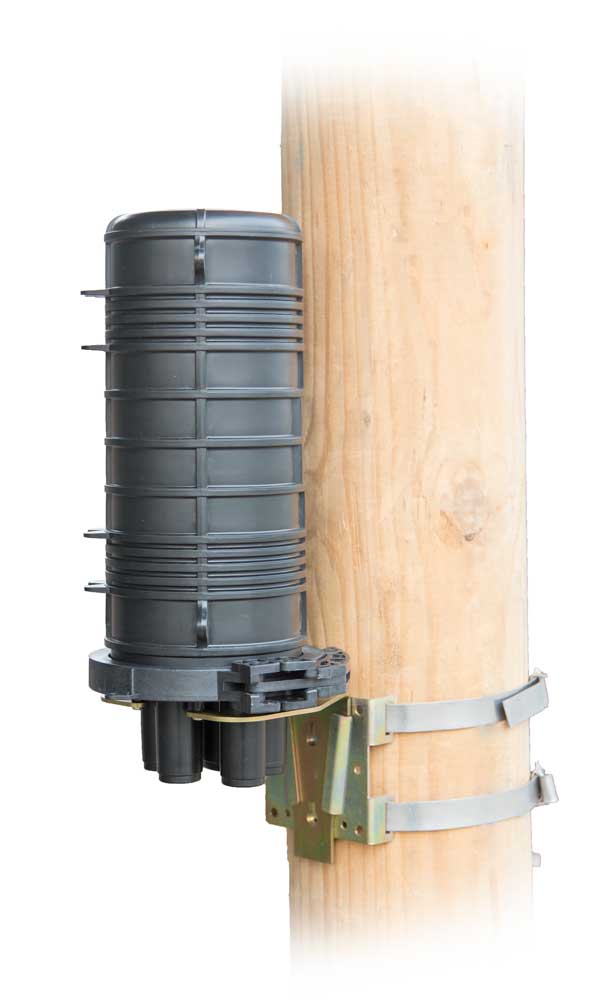

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

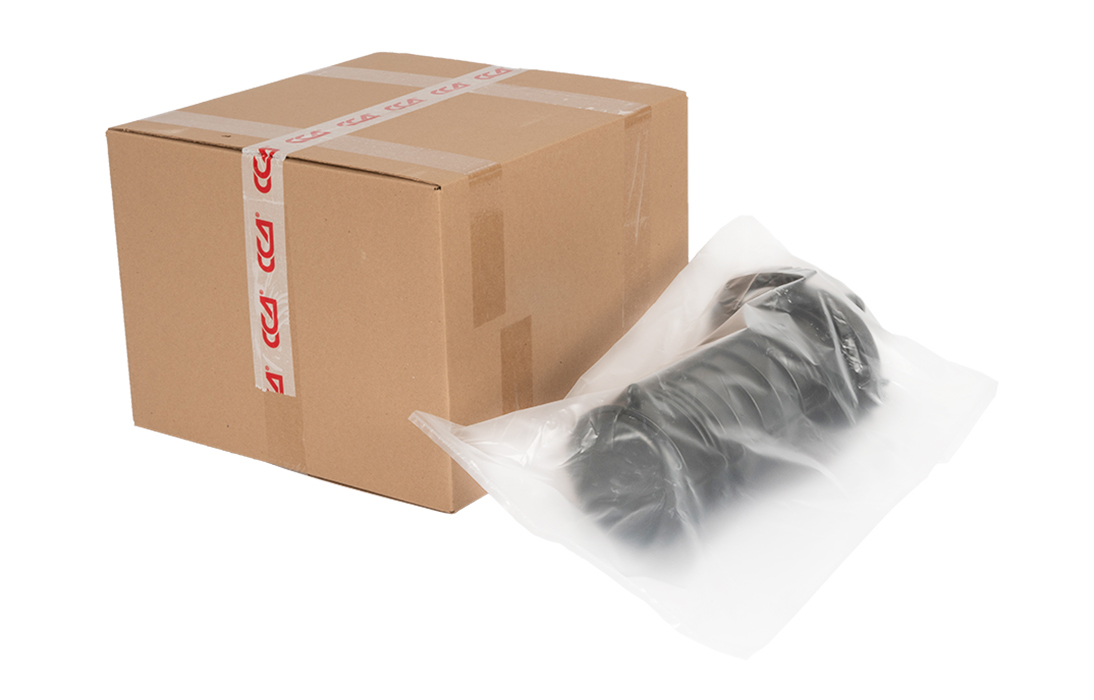

Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 4 штуки.

Перейти к сопутствующим товарам

В корзину

шт

Добавить

Прайс-лист

С НДС: БЕЗ НДС:

РУБ EUR USD

Цена розничная, с НДС: на 19.04.2024	2 394.60 руб.

Мелкий опт:	30 шт
Оптовая скидка:	3%
Цена оптовая, с НДС:	2 322.76 руб.

Крупный опт:	60 шт
Оптовая скидка:	7%
Цена оптовая, с НДС:	2 226.98 руб.

Цена розничная, Без НДС: на 19.04.2024	1 995.50 руб.

Мелкий опт:	30 шт
Оптовая скидка:	3%
Цена оптовая, без НДС:	1 935.63 руб.

Крупный опт:	60 шт
Оптовая скидка:	7%
Цена оптовая, без НДС:	1 855.82 руб.

Центральный склад (МО, Домодедово)	2 413 шт
Склад ЖБИ (Москва)	0 шт

Региональный склад (Новосибирск)	87 шт

Региональный склад (Екатеринбург)	145 шт

Наличие у дистрибьюторов - 1 095 шт

Параметры товара

Характеристики

Кол-во сварных соединений:
- без транзитной петли	108
- с транзитной петлей	72
Тип кассет	КТ-3645
Макс. кол-во кассет:
- без транзитной петли ОМ	3
- с транзитной петлей ОМ	2
Кол-во вводов:
- круглый, до 22 мм	3
- овальный/до 25 мм/транзит	2/1
Герметизация корпуса	Хомут
Герметизация вводов	Спецвводы
Температура эксплуатации, ºС	от -60 до +70
Габаритные размеры:
- длинна, мм	378
- диаметр, мм	188
Масса, кг	1.4

Комплектация

Корпус (оголовник, кожух, хомут)	1 шт.
Кассета КТ-3645 с крышкой	1 шт.
Гильзы КДЗС 4525	20 шт.
Пинцет для укладки КДЗС	1 шт.
Комплект маркеров и стяжек	1 шт.
Силикагель (пакет)	1 шт.

Логистические параметры

Объем, м3:	0,017200
Вес, кг.:	1,5

Маркировка

МТОК	—	муфта тупиковая оптическая
К6	—	оголовник типа К, кожух тип 6
108	—	емкость муфты 108 ОВ
1	—	одна кассета в комплекте
КТ3645	—	кассета КТ-3645
К	—	наличие КДЗС

Инструкции

Правила применения ТУТ и ТУМ

322 Кб

Рекомендации по размещению

4 Мб

Декларации

Декларация МТОК-К

3 Мб

Видео

Отзывы/вопросы о продукте (3)

130106-00103 18/04/2024

Наличие

МО, Домодедово:

2 260

Москва:

Новосибирск:

601

Екатеринбург:

272

Прогноз:

1-2 недели *

Кассета КТ-3645 (полная компл.)

Наличие

Розница

324.07 руб

шт

130106-00114 18/04/2024

Наличие

МО, Домодедово:

1 037

Москва:

Новосибирск:

483

Екатеринбург:

392

Прогноз:

1-2 недели *

Кассета КТ-3645 с крышкой (полная компл.)

Наличие

Розница

365.28 руб

шт

130106-00064 18/04/2024

Наличие

МО, Домодедово:

2 926

Москва:

Новосибирск:

373

Екатеринбург:

395

Прогноз:

1-2 недели *

Ввод №3 (ЦСЭ + кевлар)

Наличие

Розница

484.27 руб

шт

130106-00007 18/04/2024

Наличие

МО, Домодедово:

2 505

Москва:

Новосибирск:

320

Екатеринбург:

Прогноз:

1-2 недели *

Ввод №6 транзитный (гофролента, кевлар)

Наличие

Розница

741.77 руб

шт

130106-00453 18/04/2024

Наличие

МО, Домодедово:

172

Москва:

Новосибирск:

Екатеринбург:

Прогноз:

4-6 недель *

Комплект стальных стяжек

Наличие

Розница

495.75 руб

компл

130801-00647 18/04/2024

Наличие

МО, Домодедово:

Москва:

Новосибирск:

Екатеринбург:

Прогноз:

4-6 недель *

Шкаф ШРМ-1 ССД (большой)

Наличие

Розница

11 134.40 руб

шт

130801-00648 18/04/2024

Наличие

МО, Домодедово:

Москва:

Новосибирск:

Екатеринбург:

Прогноз:

1-2 недели *

Шкаф ШРМ-2 ССД (малый)

Наличие

Розница

8 198.73 руб

шт

130801-00646 18/04/2024

Наличие

МО, Домодедово:

Москва:

Новосибирск:

Екатеринбург:

Прогноз:

4-6 недель *

Шкаф ШРМ-3 ССД (средний)

Наличие

Розница

9 438.32 руб

шт

130707-00032 18/04/2024

Наличие

МО, Домодедово:

Москва:

Новосибирск:

Екатеринбург:

Прогноз:

По запросу *

НИМ-25 Greenlee (в жестком кейсе)

Наличие

по запросу

шт

121107-00067 18/04/2024

Наличие

МО, Домодедово:

Москва:

Новосибирск:

Екатеринбург:

Прогноз:

3-5 дней *

Горелка БУР-1007

Наличие

Розница

8 300.00 руб

шт

121107-00075 18/04/2024

Наличие

МО, Домодедово:

Москва:

Новосибирск:

Екатеринбург:

Прогноз:

По запросу *

Горелка БУР.П-1008

Наличие

по запросу

шт

121107-00057 18/04/2024

Наличие

МО, Домодедово:

Москва:

Новосибирск:

Екатеринбург:

Прогноз:

1-2 недели *

Баллон к горелке с вентилем, 5л

Наличие

Розница

2 208.75 руб

шт

Аналоги

130103-00050 18/04/2024

Наличие

МО, Домодедово:

1 419

Москва:

Новосибирск:

262

Екатеринбург:

124

Прогноз:

4-6 недель *

МТОК-В3/216 транзит 1 кассета КТ

Наличие

Розница

4 013.91 руб

шт

Наличие номенклатуры у дистрибьюторов:	1 095 шт.
ООО "Ирбис" (Новосибирск) г. Новосибирск, ул. Фабричная, 17, стр. 14	263 шт.	В магазин Показать телефон Прайс-лист
ООО "ОПТИК КОМ НН" (Нижний Новгород) г. Нижний Новгород, ул. Коминтерна д.47, п.18 м.Буревестник	140 шт.	В магазин Показать телефон Прайс-лист
ЗАО "КОМПЛЕКТАЦИЯ" (Центральный склад) 630052, Новосибирск, Толмачевская, дом № 45/5	84 шт.	В магазин Показать телефон Прайс-лист
ООО "Ирбис" (Иркутск) г. Иркутск, ул. Иркута Набережная, 1К	70 шт.	В магазин Показать телефон Прайс-лист
ООО САМАРАСВЯЗЬ (Склад г.Самара) г.Самара, ул. Верхне-Карьерная д. 3А м.Гагаринская	67 шт.	Показать телефон Прайс-лист
ООО "Вионет" (Склад г. Санкт-Петербург) Санкт-Петербург, ул. Белы Куна, д. 30 лит. А Международная	58 шт.	В магазин Показать телефон Прайс-лист
ООО "Спарта" (Склад - г Нижний Новгород) 606007, Нижегородская обл., г. Дзержинск, пр-т Чкалова, 49-Б -	51 шт.	В магазин Показать телефон Прайс-лист
ООО "Ирбис" (Тюмень) г. Тюмень, ул.Республики, 247	47 шт.	В магазин Показать телефон Прайс-лист
ООО "ОПТИК КОМ НН" (Склад г. Казань) г. Казань, Сибирский тракт, д.49А	40 шт.	В магазин Показать телефон Прайс-лист
ООО "ОптКом-Урал" (Екатеринбург) г.Екатеринбург ул.Городская,20 офис 2.8	36 шт.	В магазин Показать телефон Прайс-лист
ООО "Ирбис" (Хабаровск) г. Хабаровск, ул. Пермская, 7	35 шт.	В магазин Показать телефон Прайс-лист
ООО "КомТел" (Склад Екатеринбург) г.Екатеринбург , Окружная, 88 лит N Ботаническая.	30 шт.	В магазин Показать телефон Прайс-лист
ООО "ОптКом-Урал" (Склад в Москве) г. Москва ул. Сенежская, дом № 6А, эт.1, пом.1	28 шт.	Показать телефон Прайс-лист
ООО "Ирбис" (Омск) г. Омск, ул. 20 лет РККА, 302А	25 шт.	В магазин Показать телефон Прайс-лист
ООО "ТД Хард" (Склад г.Ростов-на-Дону #1) г.Ростов-на-Дону, ул. Войкова д. 136	25 шт.	Показать телефон Прайс-лист
ООО "Ирбис" (Челябинск) г. Челябинск, ул. Кирова, 130Ф	16 шт.	В магазин Показать телефон Прайс-лист
ООО ОптикСтрой (Склад ОптикСтрой) 450022, г. Уфа, ул. Менделеева 134, помещ. 8	14 шт.	Показать телефон Прайс-лист
ООО "Ирбис" (Улан-Удэ) г. Улан-Удэ, ул. Солнечная, 7а	10 шт.	В магазин Показать телефон Прайс-лист
ООО "Ирбис" (Владивосток) г. Владивосток, ул.Фадеева, 47а, стр.26	10 шт.	В магазин Показать телефон Прайс-лист
ООО "ОПТИК КОМ НН" (Склад г. Набережные Челны) г. Набережные челны, пос. Орловка, ул. Чкалова д.25	10 шт.	В магазин Показать телефон Прайс-лист
ООО "Ирбис" (Кемерово) г. Кемерово, ул. Клары Цеткин, 120/1	10 шт.	В магазин Показать телефон Прайс-лист
ООО "Ирбис" (Южно-Сахалинск) г. Южно-Сахалинск, ул. Западная, 58	9 шт.	В магазин Показать телефон Прайс-лист
ООО "Ирбис" (Красноярск) г. Красноярск, ул. 60 лет октября, 172	8 шт.	В магазин Показать телефон Прайс-лист
ООО "ЮСК" (ТУЛАКА склад) г. Волгоград, ул. 25-летия Октября, 1	7 шт.	В магазин Показать телефон Прайс-лист
ООО ПРОГРЕСС (Склад г. Москва) г. Москва, 2-я Институтская ул. д. 6, ангар за 11 стр. м.Окская	2 шт.	В магазин Показать телефон Прайс-лист

Сергей Абдулов

02.10.2018

Добрый день, Мы планируем закупать материал у нас по ТЗ стоят муфты МТОК 96Т1-01-IV - Связьстройдеталь, у Вас на сайте муфт с такой абривиатурой нет, скорее всего его модернизировали - скажите какой у нее аналог? и еще крос КРС-32-FC-1U.

Сергей Абдулов.
Начальник ПТО.

Связьстройдеталь

Совершенно верно у вас в проекте устаревшее наименование муфт. В связи с расширением номенклатурной линейки с 2009 года муфты серии МТОК96 получили новые наименования:

МТОК 96-01-IV	МТОК-А1/216-1КТ3645-К-77
МТОК 96В1-01-IV	МТОК-А1/216-1КТ3645-К-78
МТОК 96В-01-IV	МТОК-А1/216-1КТ3645-К-88
МТОК 96Т-01-IV	МТОК-Б1/216-1КТ3645-К-44
МТОК 96/192Т-01-IV	МТОК-Б1/288-8КТ3645-К-44
МТОК 96Т1-01-IV	МТОК-В2/216-1КТ3645-К-44
МТОК 96/192Т1-01-IV	МТОК-В2/2288-8КТ3645-К-44
МТОК 96/216-01-IV	МТОК-ББ/324-4КТ3645-К
МТОК 96/192Т1-Т-01-IV	МТОК-В3/216-1КТ3645-К
МТОК 96/48-01-IV	МТОК-К6/108-1КТ3645-К
МТОК 96/48Г-01-IV	МТОК-Л6/108-1КТ3645-К
МОГ-У-М-01-IV	МОГ-У-33-К4845
МОГт-У-М-01-IV	МОГ-Т-3-40-1КБ4845
МОГ-М-01-IV	МОГ-С-33-К4845

Евгений

21.09.2018

Добрый день!

Я студент 4 курса СибГУТИ. В дипломе описываю построение сети доступа по технологии gpon. Не могли бы Вы подсказать мне, есть ли муфта для магистрального кабеля такая, чтобы можно было один кабель поэтапно разбить на три отдельных и уже каждый из них заводить в дом?

Муфта будет размещаться в кабельной канализации. По идее, между тремя домами. Такое возможно сделать?

До муфты планируется кабель ДПЛ-П-24У(3х8) 2.7Кн, а от муфты до дома ДПЛ-П-8У(1х8) 2.7Кн.

С уважением, Евгений.

Связьстройдеталь

21.09.2018

Евгений, для возможности ответвления и неразрезного транзита модулей, Вам необходима муфта с овальным вводом. Например, МОГ-У-24, МОГ-С-24 или МТОК-Г3 подойдет. Муфты МОГ и МТОК рекомендованы для применения в канализации МГТС.
Без имени

18.09.2018

Прошу уточнить какой уровень IP у муфт МТОК.

Связьстройдеталь

18.09.2018

Добрый день! Оптические муфты семейства МТОК и МОГ по своим характеристикам соответствуют уровню IP68.
