Номенклатурный номер: 130103-00905 Скопировано в буфер обмена

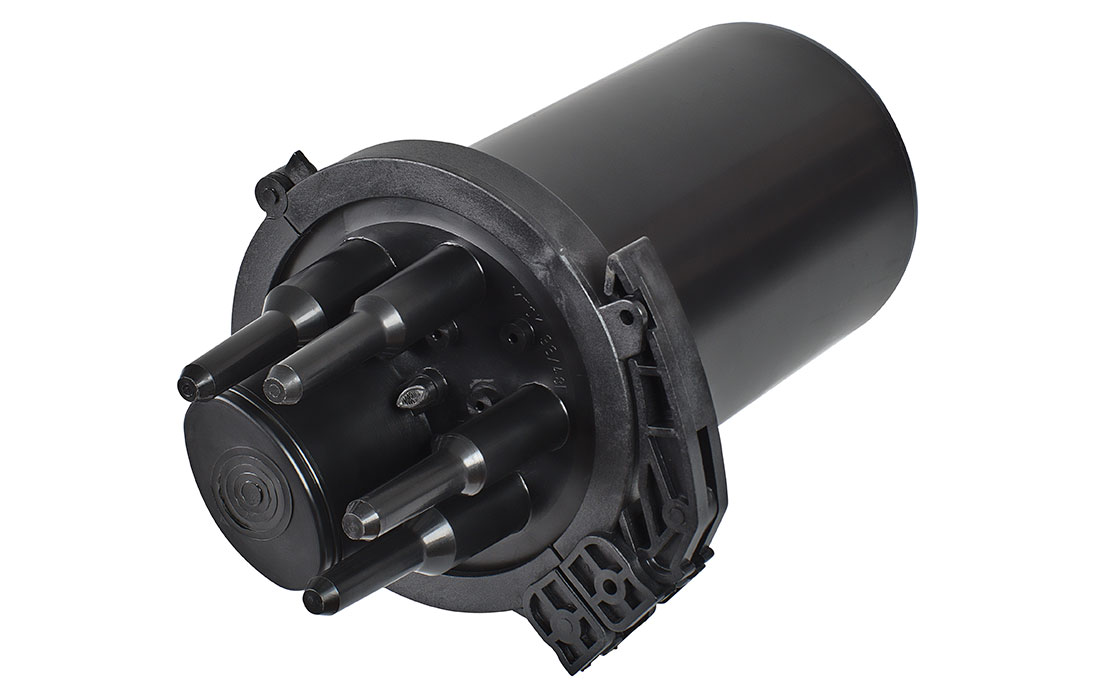

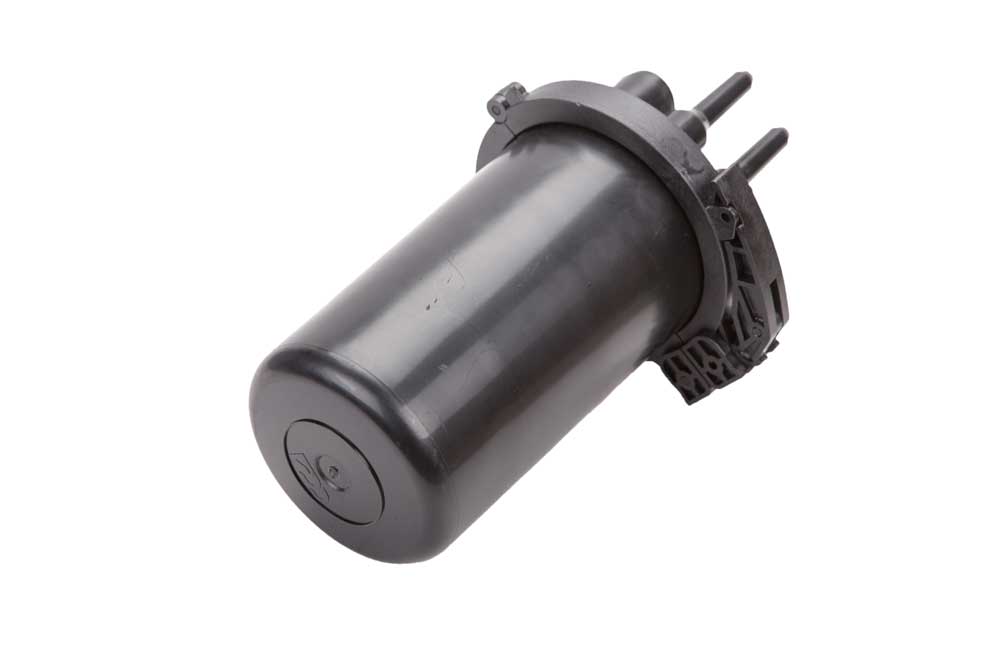

Муфта МТОК-Л7/48-1КС1645-К ССД внешний вид 1

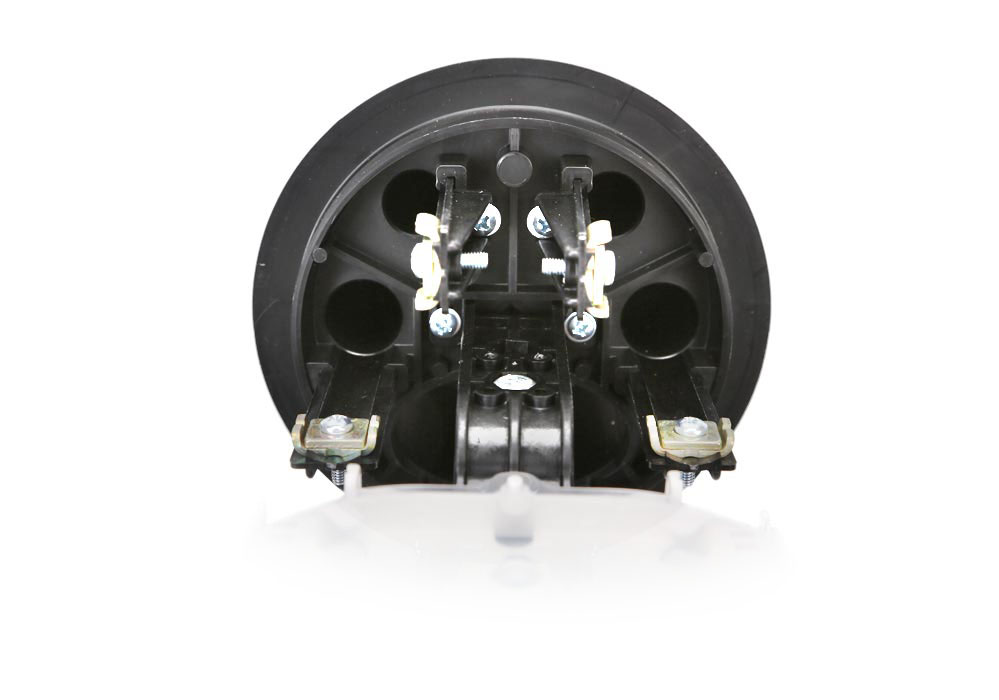

Муфта МТОК-Л7/48-1КС1645-К ССД внешний вид 2
Муфта МТОК-Л7/48-1КС1645-К ССД внешний вид 3
Муфта МТОК-Л7/48-1КС1645-К ССД внешний вид 4
Муфта МТОК-Л7/48-1КС1645-К ССД внешний вид 5
Муфта МТОК-Л7/48-1КС1645-К ССД внешний вид 6
Муфта МТОК-Л7/48-1КС1645-К ССД внешний вид 7
Муфта МТОК-Л7/48-1КС1645-К ССД внешний вид 8
Муфта МТОК-Л7/48-1КС1645-К ССД внешний вид 9

Описание

Задать вопрос (3)

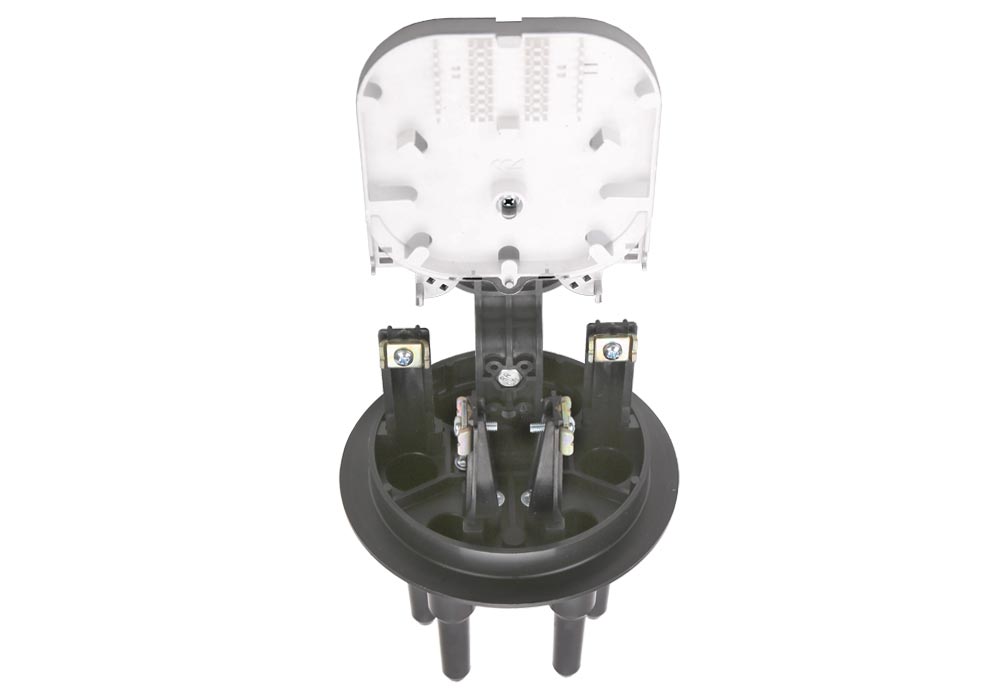

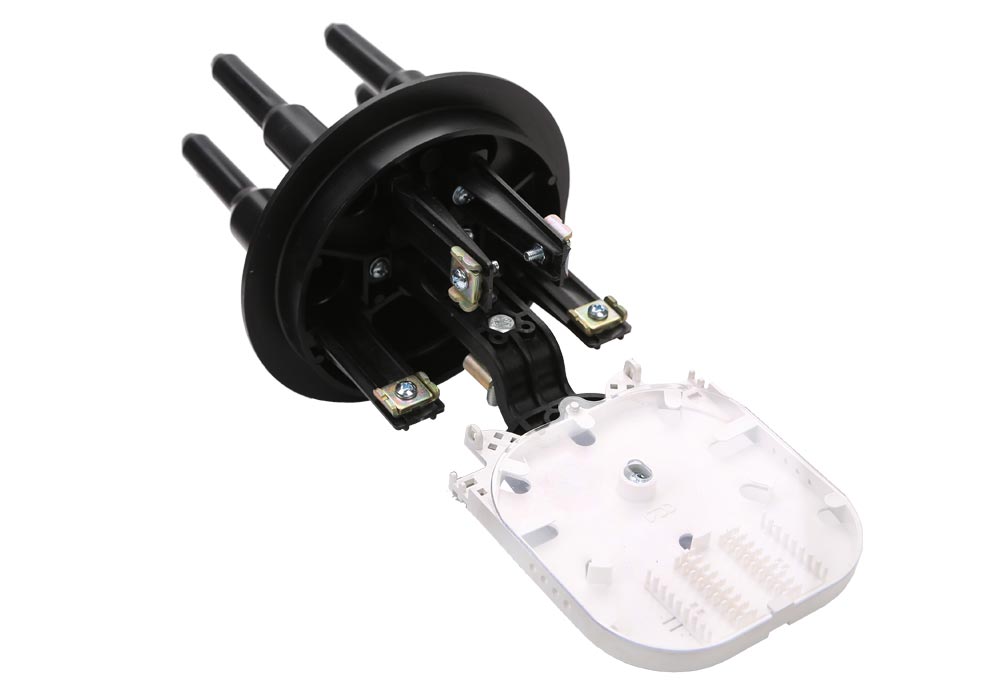

Тупиковая муфта МТОК-Л7 предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8» емкостью до 48 ОВ. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

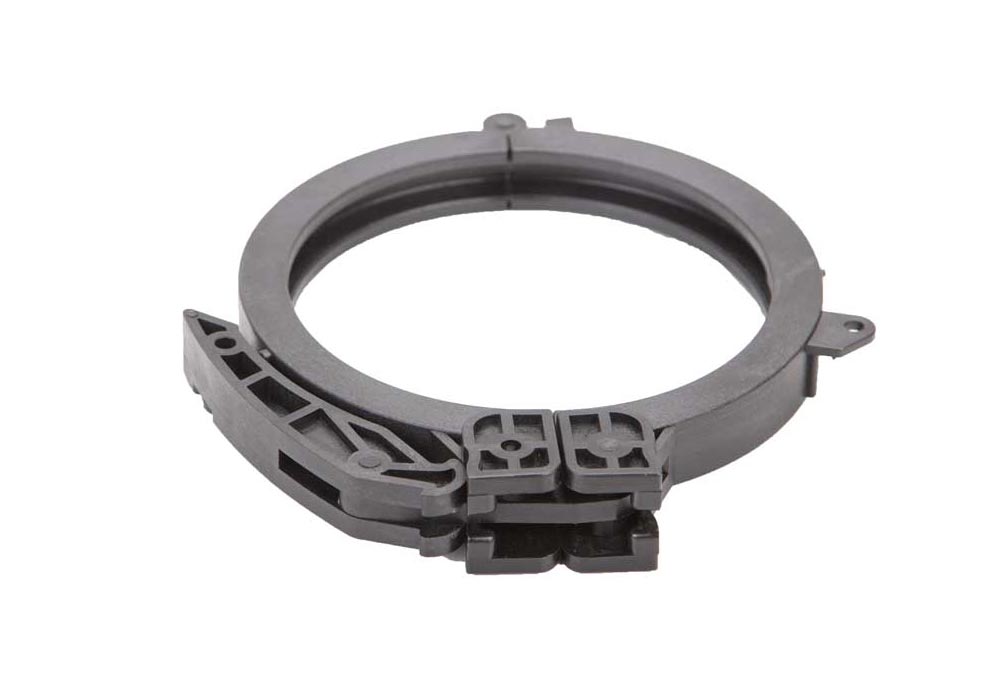

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

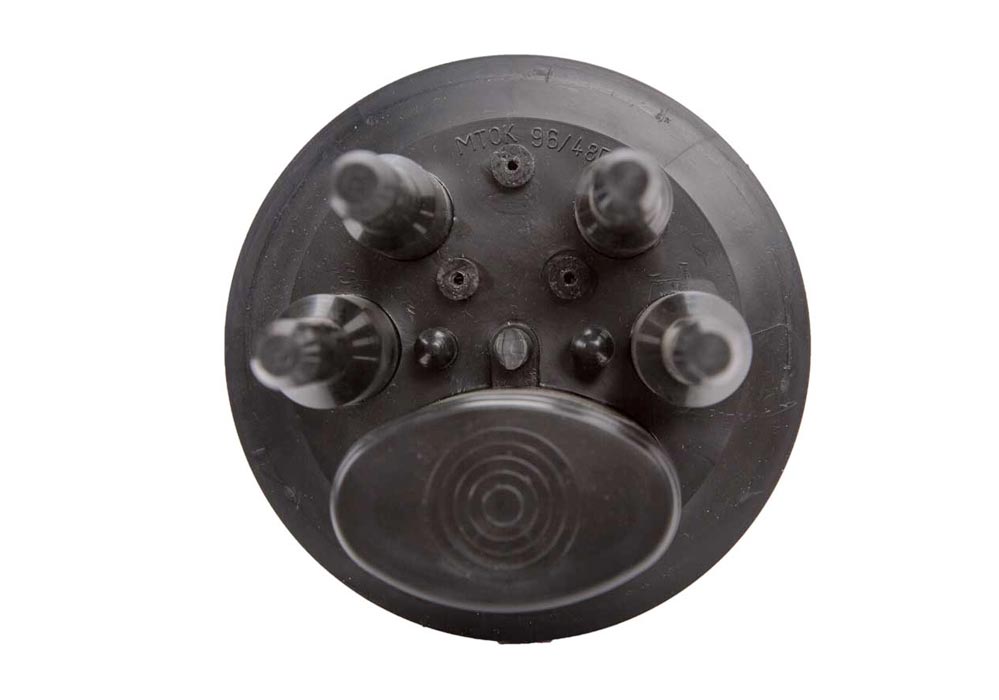

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 10 ОК.

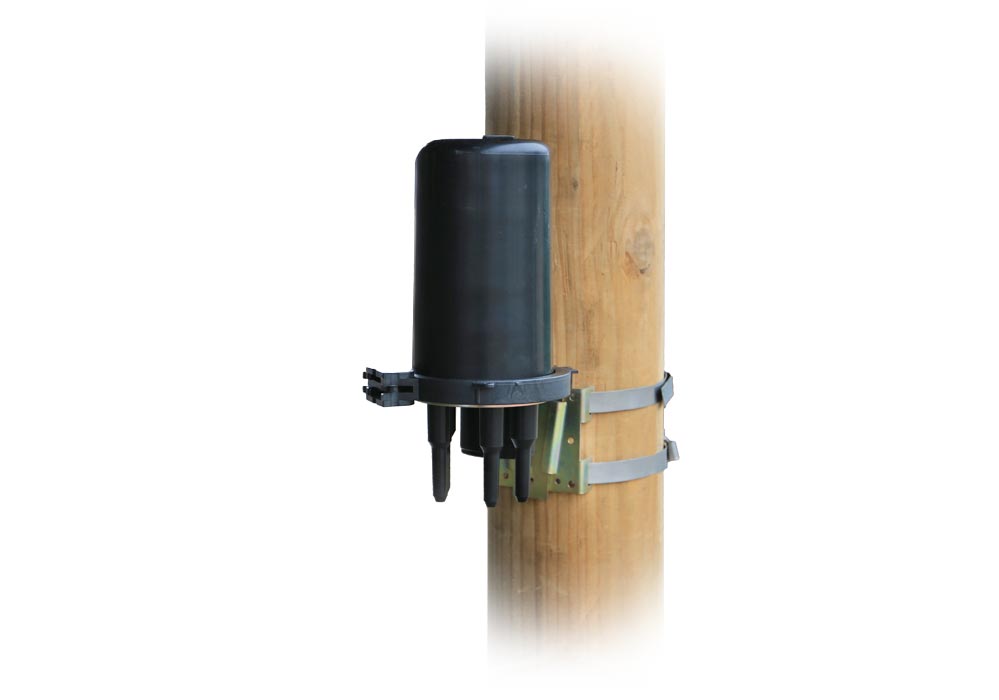

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.


Устаревший номенклатурный №: 130103-01064, 130103-01067

Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС 1 281.31 руб.
Мелкий опт 30 шт
Оптовая скидка 3%
Цена оптовая, с НДС 1 242.87 руб.
Крупный опт 80 шт
Оптовая скидка 7%
Цена оптовая, с НДС 1 191.62 руб.
Дистрибьюторская скидка да
Цена розничная, без НДС 1 067.76 руб.
Мелкий опт 30 шт
Оптовая скидка 3%
Цена оптовая, без НДС 1 035.73 руб.
Крупный опт 80 шт
Оптовая скидка 7%
Цена оптовая, без НДС 993.02 руб.
Дистрибьюторская скидка да
Наличие
Центральный склад (МО, Домодедово) 2 888 шт
Удаленный склад (Москва) 0 шт
Региональный склад (Новосибирск) 0 шт
Планируемое поступление на склад (2 000 шт)
Наличие у дистрибьюторов (2947 шт)
Прогнозируемый срок поставки
В наличии
Параметры товара
Характеристики
Кол-во сварных соединений 48
Тип кассет КС-1645
Макс. кол-во кассет 3
Кол-во вводов:
- круглый ступенчатый, до 20 мм2
- круглый ступенчатый, до 16 мм 2
- овальный, до 25 мм/транзит 2/1
Герметизация корпуса Хомут
Герметизация вводов ТУТ
Температура эксплуатации ºС от -60 до +70
Габаритные размеры:
- длина, мм 324
- диаметр, мм 188
Масса, кг 1,2
Комплектация

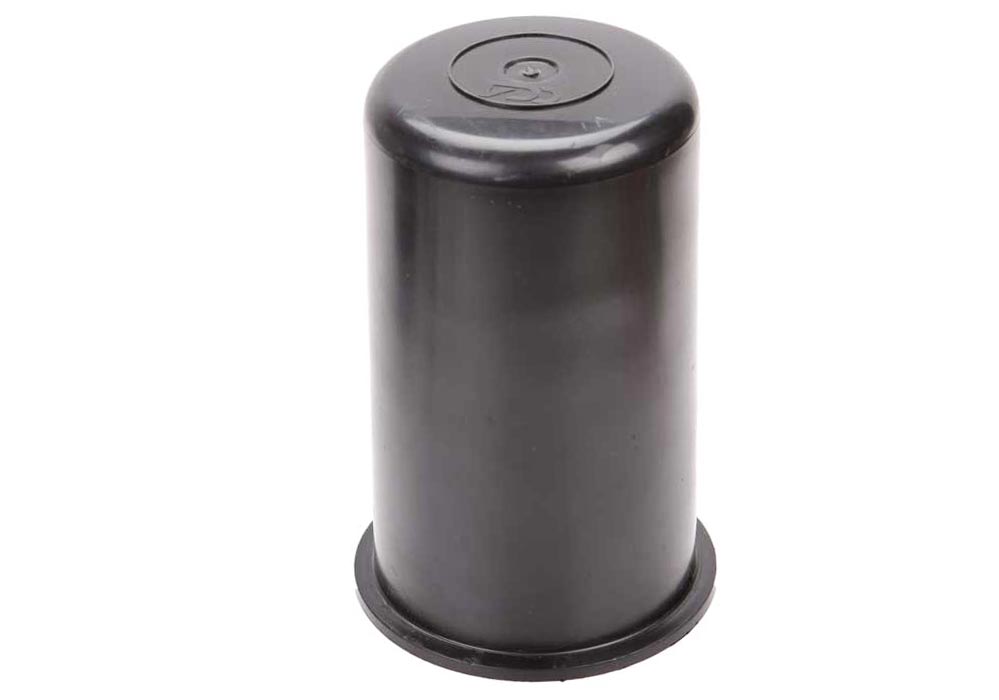

Корпус (оголовник,кожух, хомут) 1 шт.
Кассета КС-1645 с крышкой 1 шт.
Гильзы КДЗС 4525 20 шт.
Пинцет для укладки КДЗС 1 шт.
Трубка ТУТ 33/8 для круглых вводов ОК 2 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
Логистические параметры
Объем, м3: 0,013600
Вес, кг.: 1,22
Маркировка
МТОК муфта тупиковая оптическая
Л оголовник типа Л
7 кожух типа 7
48 емкость муфты 48 ОВ
1 1 кассета в комплекте
КС1645 кассета типа КС-1645
К наличие КДЗС в комлекте муфты
