Номенклатурный номер: 130103-00825 Скопировано в буфер обмена

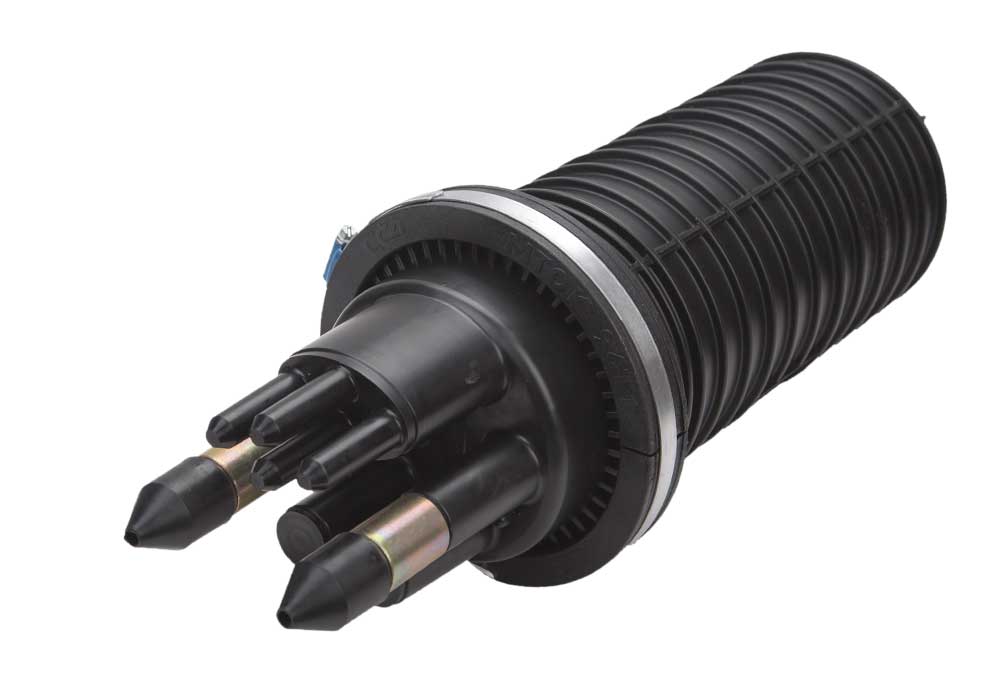

Муфта МТОК-В2/216-1КТ3645-К-44 ССД внешний вид 1
Муфта МТОК-В2/216-1КТ3645-К-44 ССД внешний вид 2
Муфта МТОК-В2/216-1КТ3645-К-44 ССД внешний вид 3
Муфта МТОК-В2/216-1КТ3645-К-44 ССД внешний вид 4
Муфта МТОК-В2/216-1КТ3645-К-44 ССД внешний вид 5
Муфта МТОК-В2/216-1КТ3645-К-44 ССД внешний вид 6
Муфта МТОК-В2/216-1КТ3645-К-44 ССД внешний вид 7
Муфта МТОК-В2/216-1КТ3645-К-44 ССД внешний вид 8
Муфта МТОК-В2/216-1КТ3645-К-44 ССД внешний вид 9

Описание (PDF)

Тупиковая транзитная муфта МТОК-В2 предназначена для монтажа любого подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.

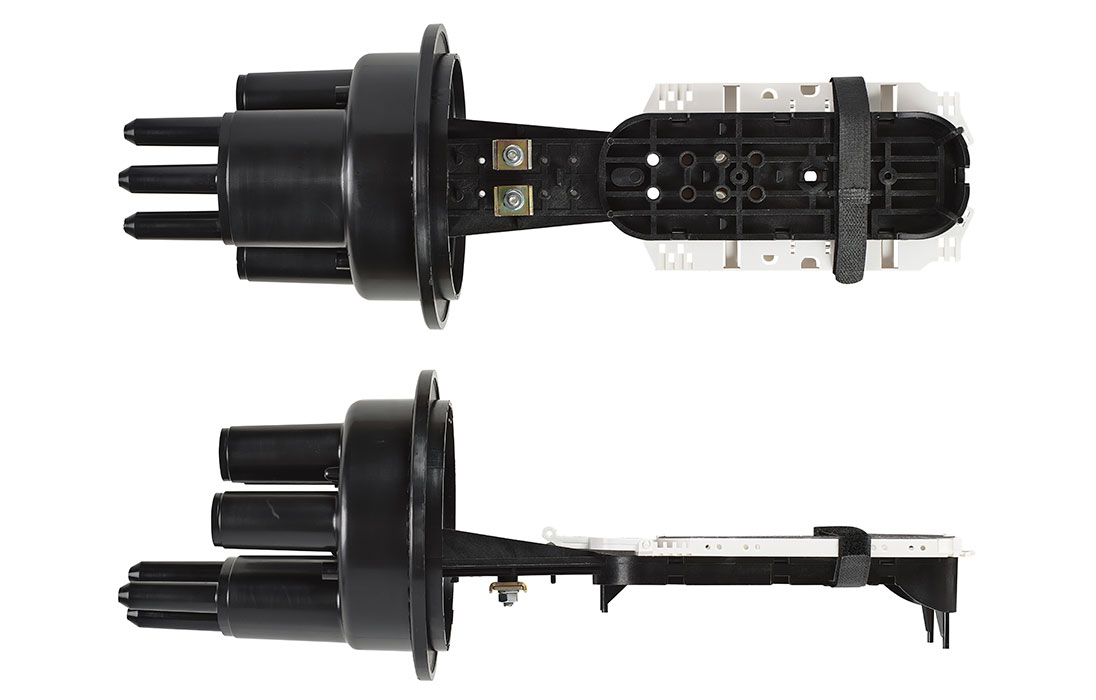

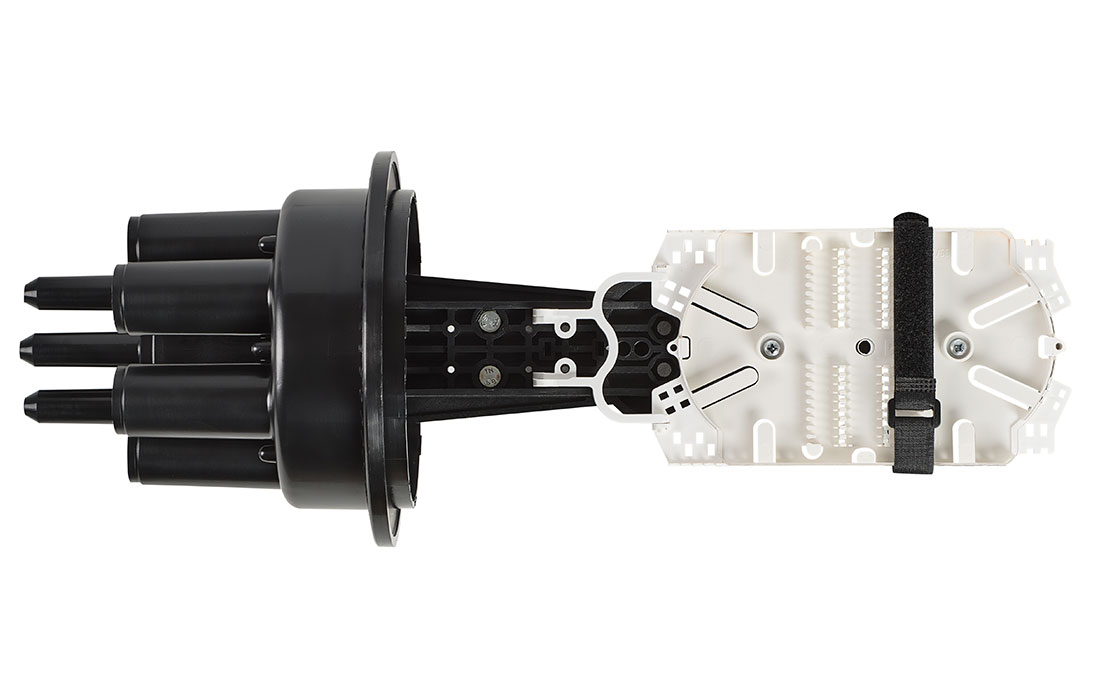

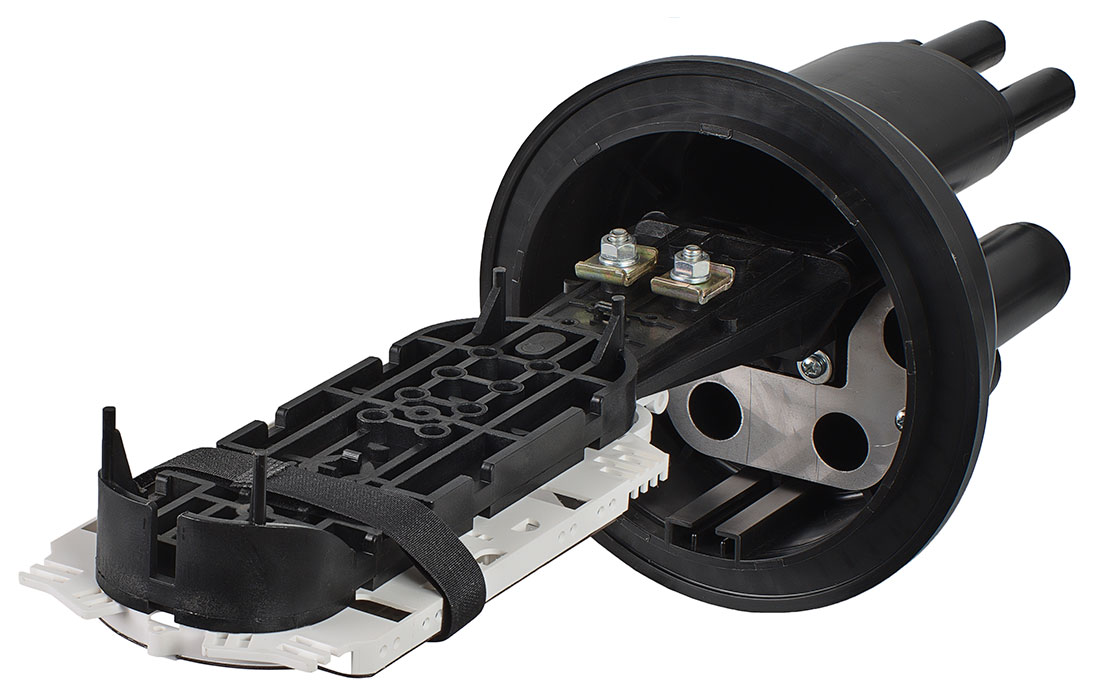

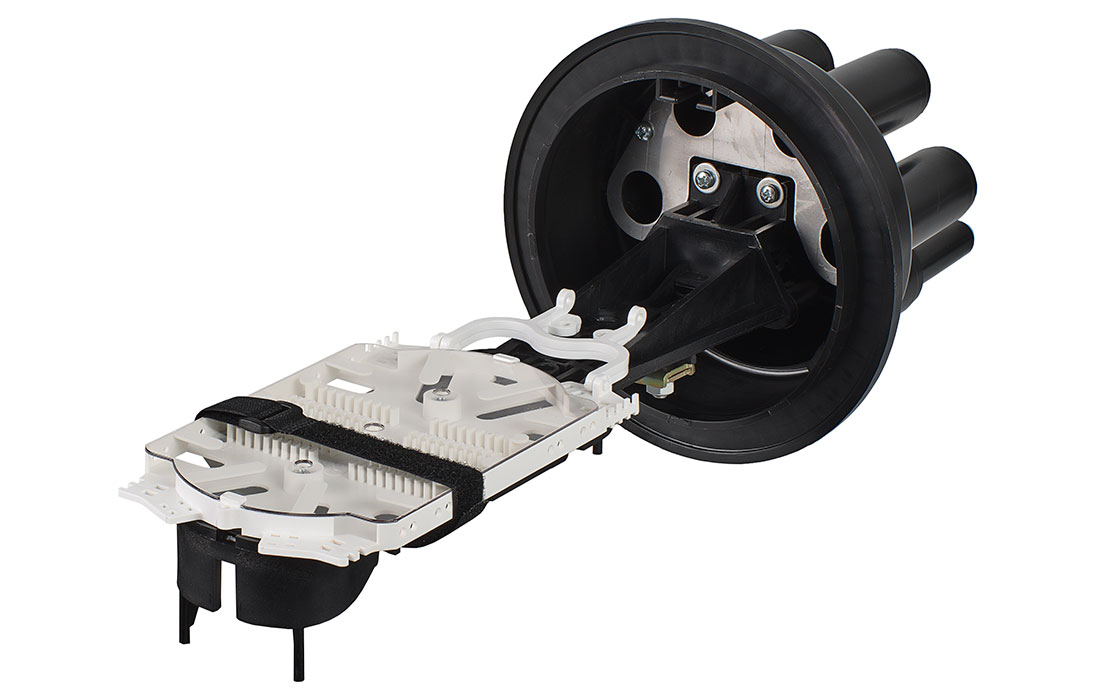

В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

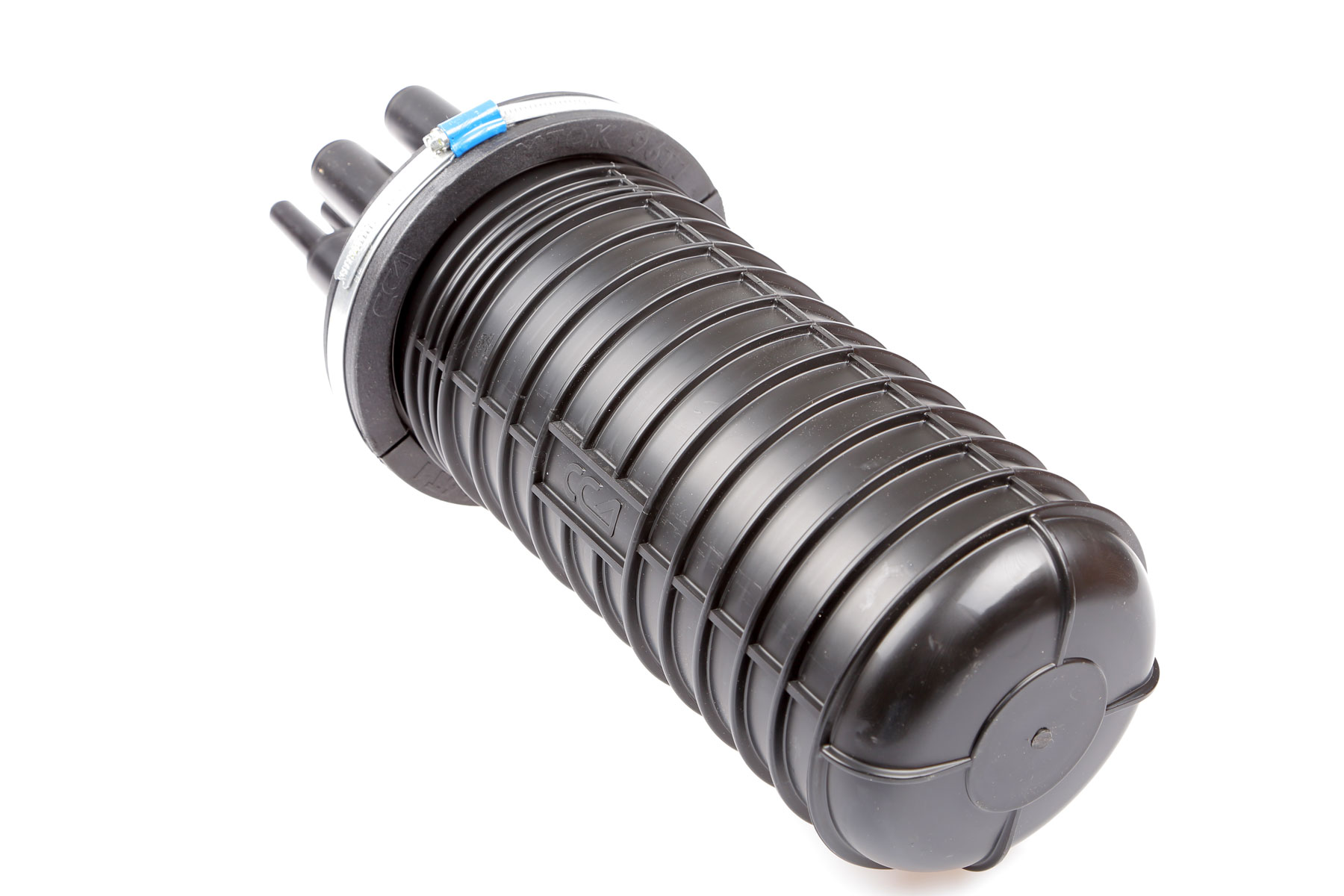

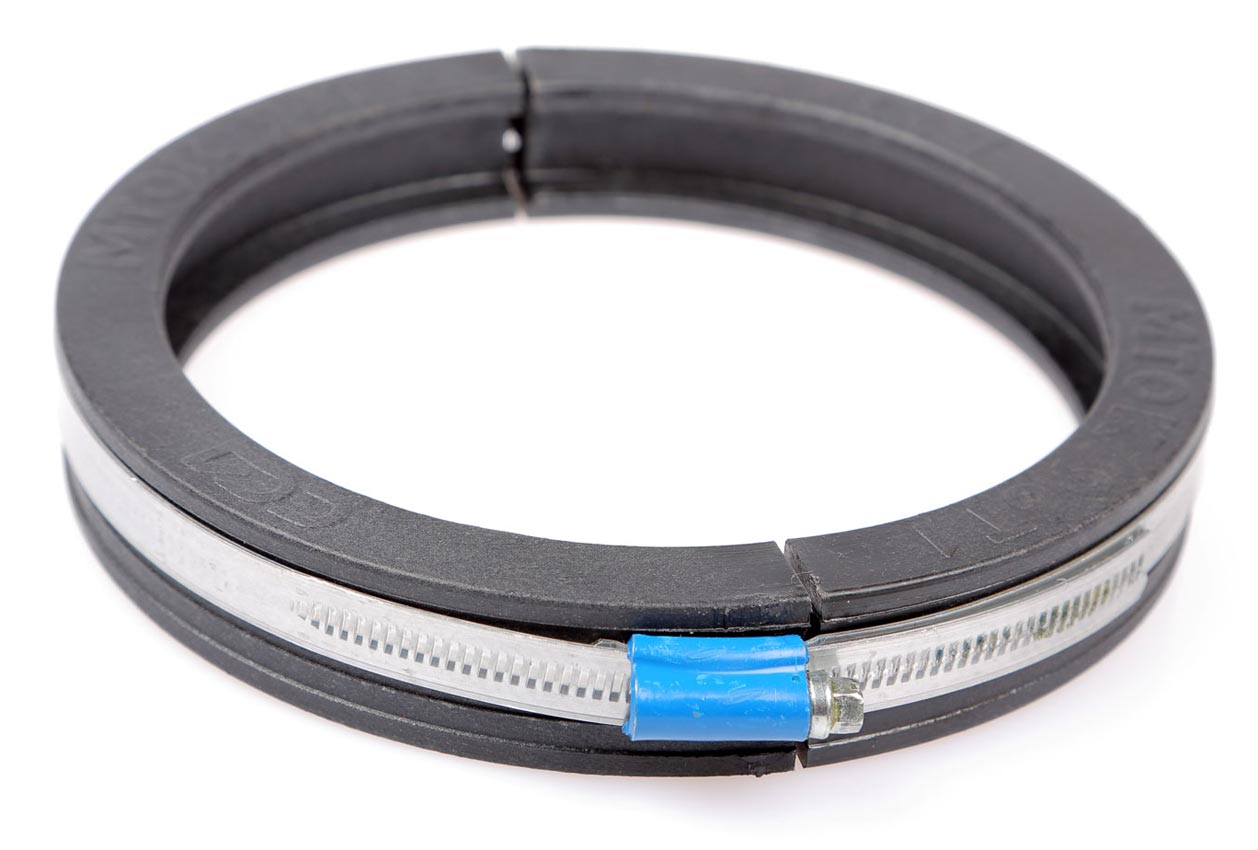

Муфта МТОК-В2 аналогична муфте МТОК-Б1 за исключением способа герметизации кожуха и оголовника, а также наличием ребер жесткости на кожухе. Способ герметизации корпуса с оголовником в муфте МТОК-В2 механический и осуществляется с помощью хомута из нержавеющей стали.

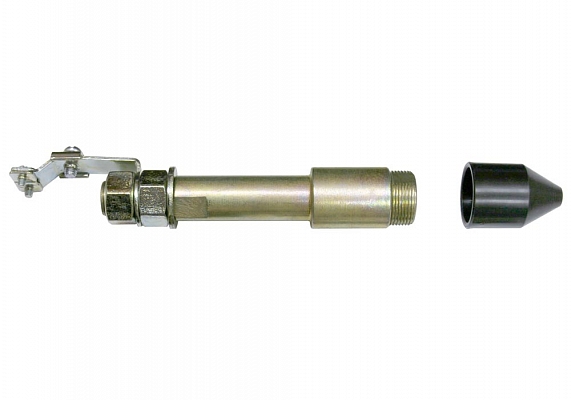

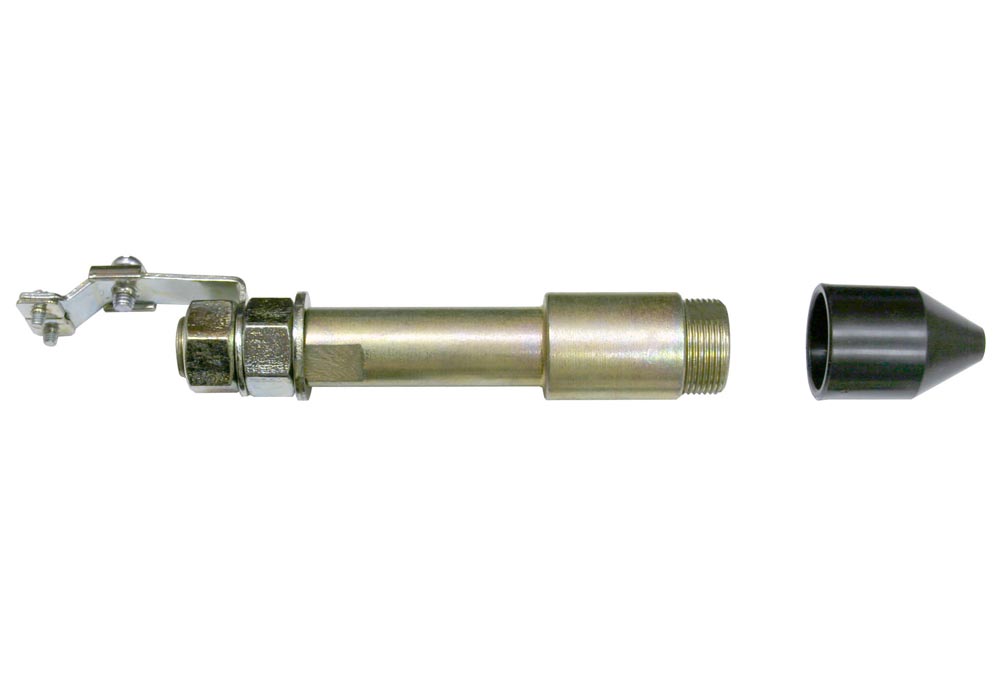

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются уникальные характеристики и возможности:

- надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв),

- защита от скручивания бронированных ОК в процессе эксплуатации,

- наличие электрического контакта брони ОК с корпусом специального ввода (штуцера),

- возможность изолирования или соединения брони всех ОК непосредственно в муфте,

- обеспечение продольной герметизации вводимых ОК,

- возможность вывода от брони каждого ОК провода заземления (КИП).

Муфта МТОК-Б1 поставляется в комплекте с двумя специальными вводами №4 или №5. Также имеется вариант комплекта муфты с одним вводом №4 и одним вводом №5. В случае необходимости ввода в муфту большего числа кабелей дополнительно приобретаются специальные вводы, с учетом конструкции оптического кабеля.

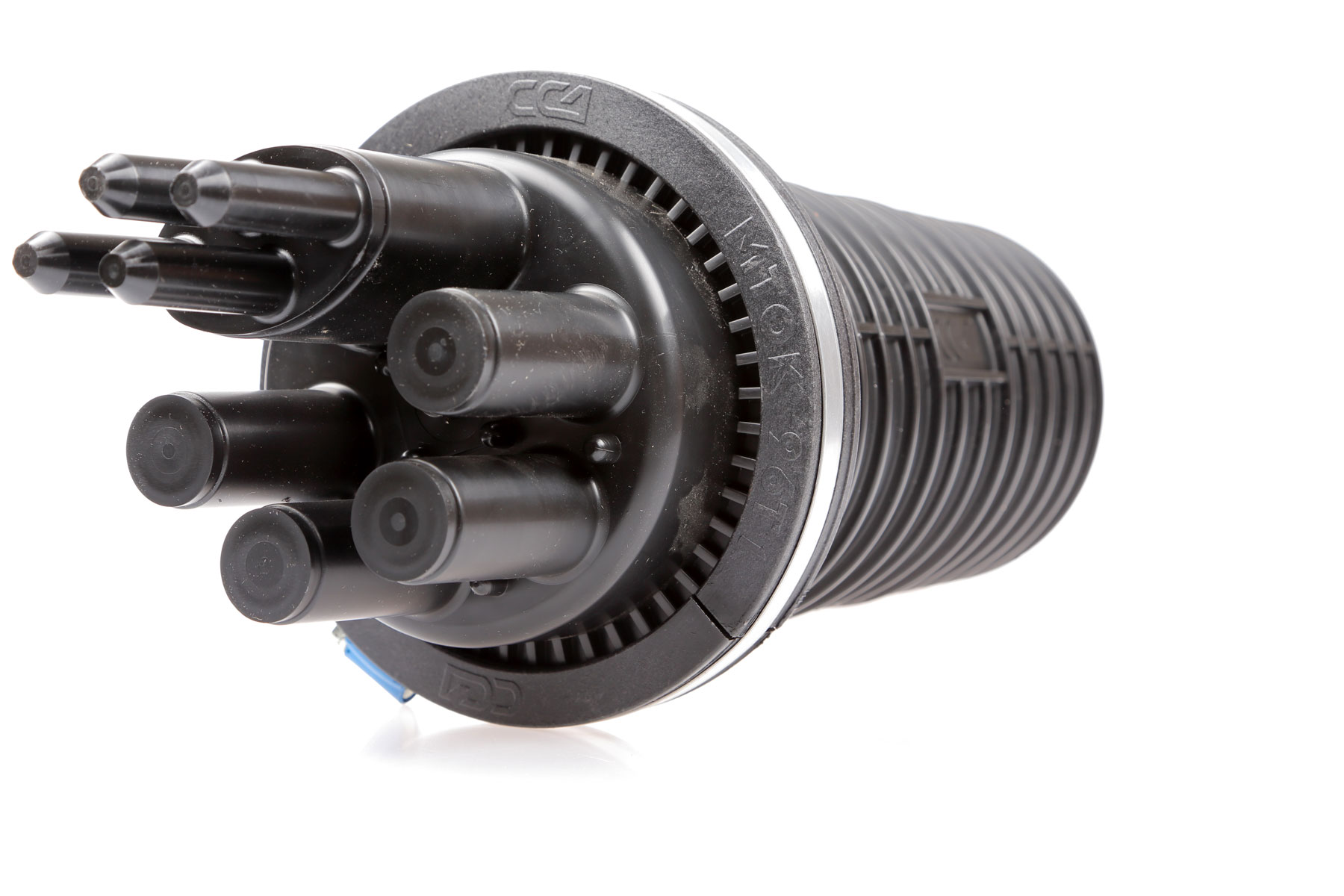

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей, включая провода заземления (КИП) или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №9».

Без транзитной петли общее число вводимых в муфту кабелей может достигать 8 ОК.

В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно приобретается «Кронштейн для установки тупиковых муфт в колодцах».


Устаревший номенклатурный №: 130103-00924

Перейти к сопутствующим товарам

Маркировка
В корзину
шт
Прайс-лист
Цена розничная, с НДС на 09.08.2022 10 386.13 руб.
Мелкий опт 30 шт
Оптовая скидка 2%
Цена оптовая, с НДС 10 178.41 руб.
Крупный опт 50 шт
Оптовая скидка 5%
Цена оптовая, с НДС 9 866.82 руб.
Партнерская скидка да
Цена розничная, Без НДС на 09.08.2022 8 655.11 руб.
Мелкий опт 30 шт
Оптовая скидка 2%
Цена оптовая, без НДС 8 482.01 руб.
Крупный опт 50 шт
Оптовая скидка 5%
Цена оптовая, без НДС 8 222.35 руб.
Партнерская скидка да
Наличие
Центральный склад (МО, Домодедово) 436 шт
Склад ЖБИ (Москва) 0 шт
Региональный склад (Новосибирск) 171 шт
Региональный склад (Екатеринбург) 125 шт
Наличие у дистрибьюторов (298 шт)
Срок поставки
Доступно
Параметры товара
Характеристики
Кол-во сварных соединений 216
Тип кассет КТ-3645
Макс. кол-во кассет 6
Кол-во вводов:
- круглый, до 16 мм 4
- овальный, до 10 мм/до 25 мм/транзит 4/2/1
Герметизация корпуса Хомут
Герметизация вводов Спецвводы
Температура эксплуатации ºС от -60 до +70
Габаритные размеры:
- длина, мм 494
- диаметр, мм 215
Масса, кг 3,0
Комплектация
Корпус (оголовник,кожух, хомут, кронштейн) 1 шт.
Кассета КТ-3645 1 шт.
Гильзы КДЗС 4525 20 шт.
Пинцет для укладки КДЗС 1 шт.
Комплект ввода №4 2 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
Логистические параметры
Объем, м3: 0,023940
Вес, кг.: 3,1
