Номенклатурный номер: 130103-00050 Скопировано в буфер обмена

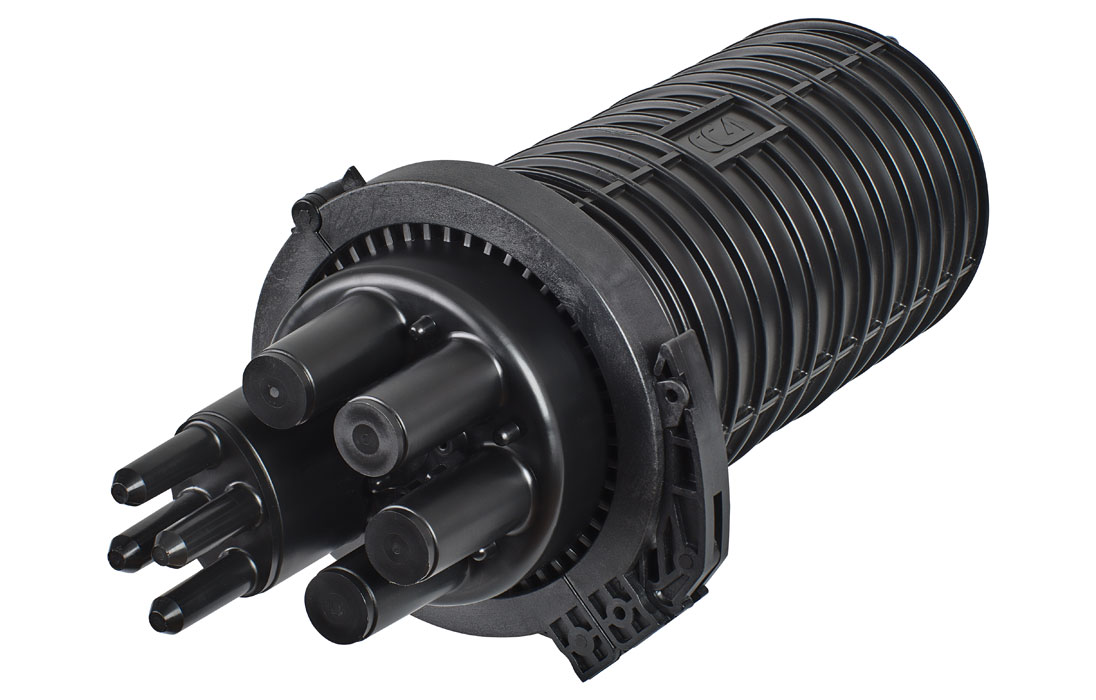

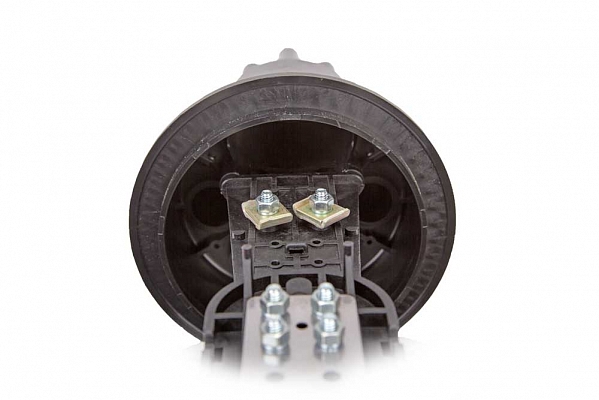

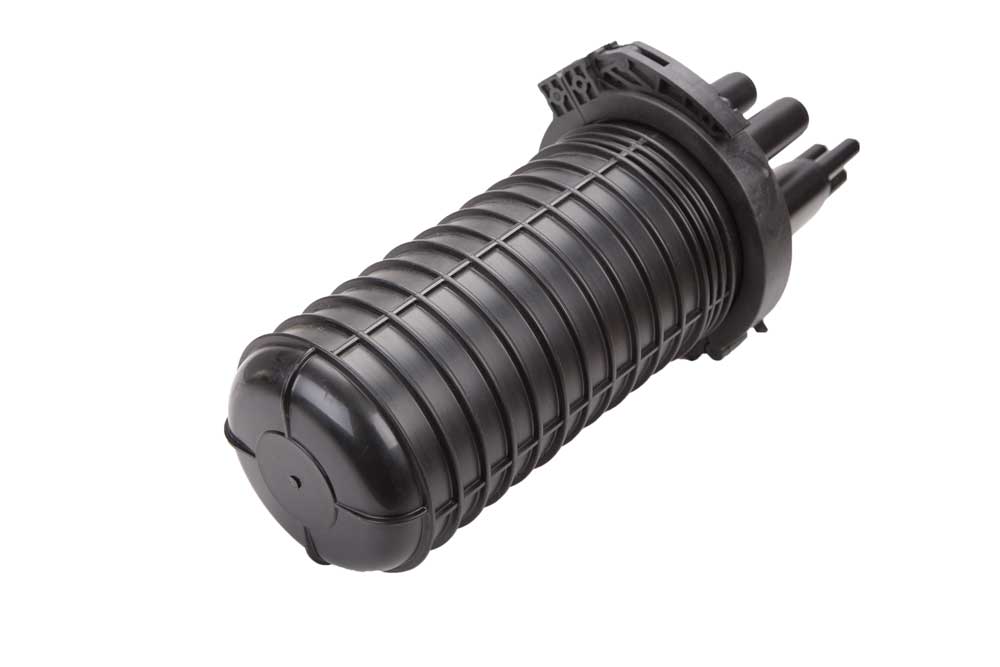

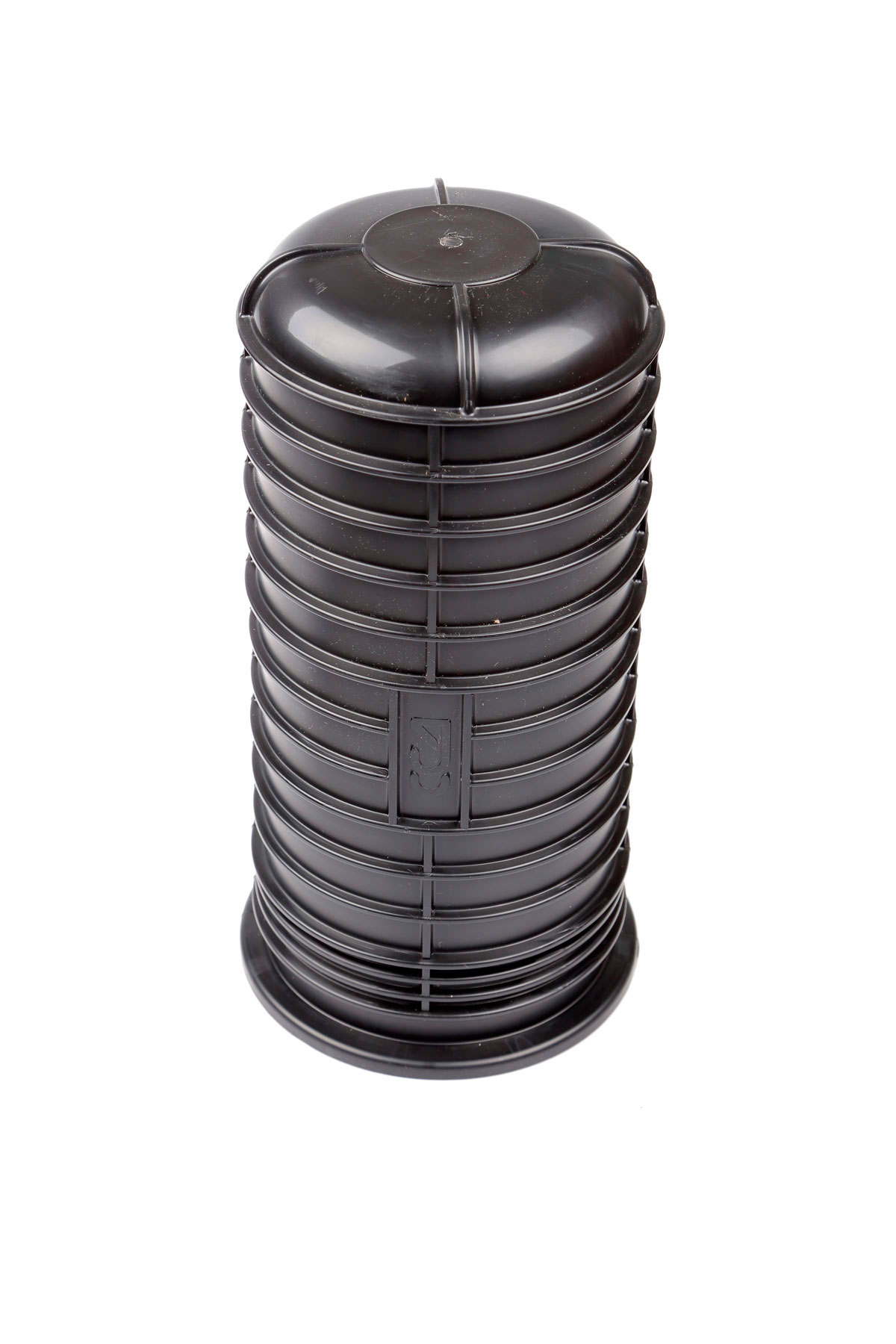

Муфта МТОК-В3/216-1КТ3645-К ССД внешний вид 1

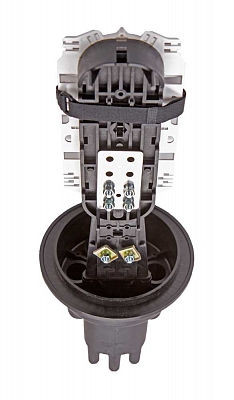

Муфта МТОК-В3/216-1КТ3645-К ССД внешний вид 2

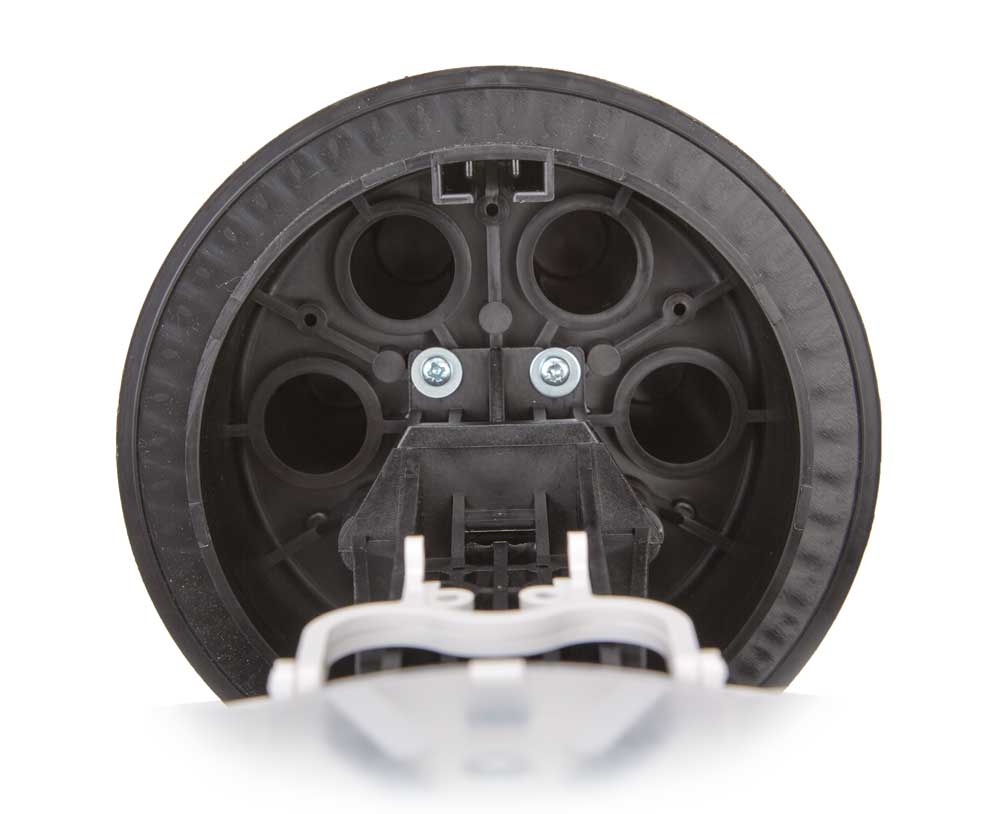

Муфта МТОК-В3/216-1КТ3645-К ССД внешний вид 3

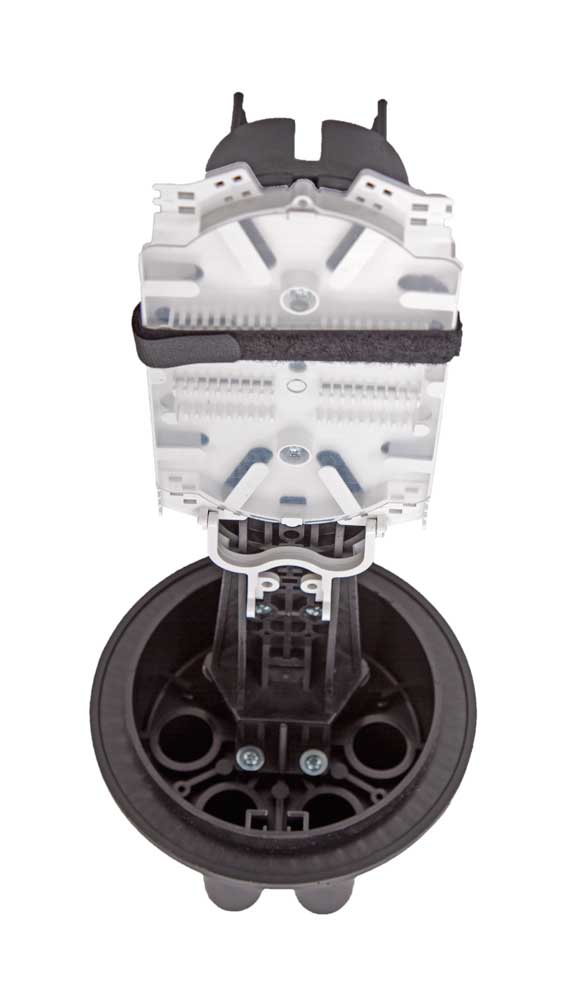

Муфта МТОК-В3/216-1КТ3645-К ССД внешний вид 4

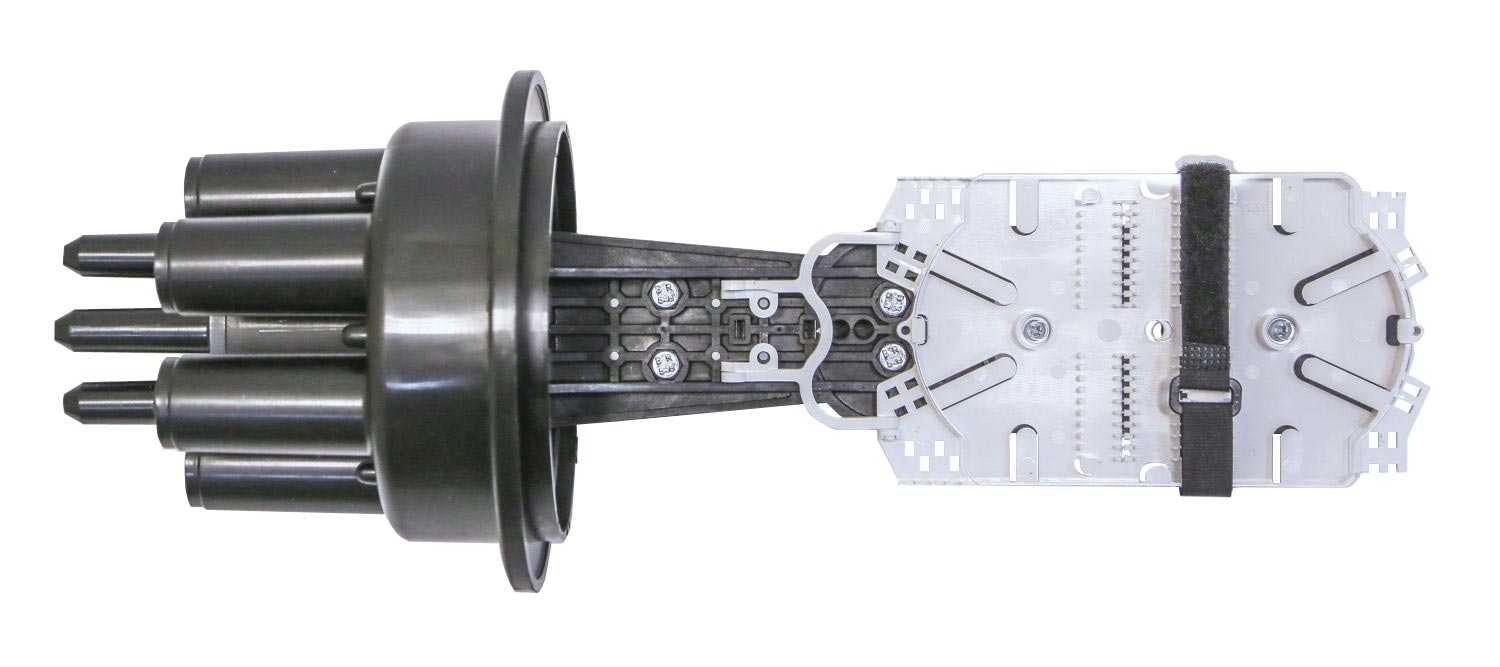

Муфта МТОК-В3/216-1КТ3645-К ССД внешний вид 5

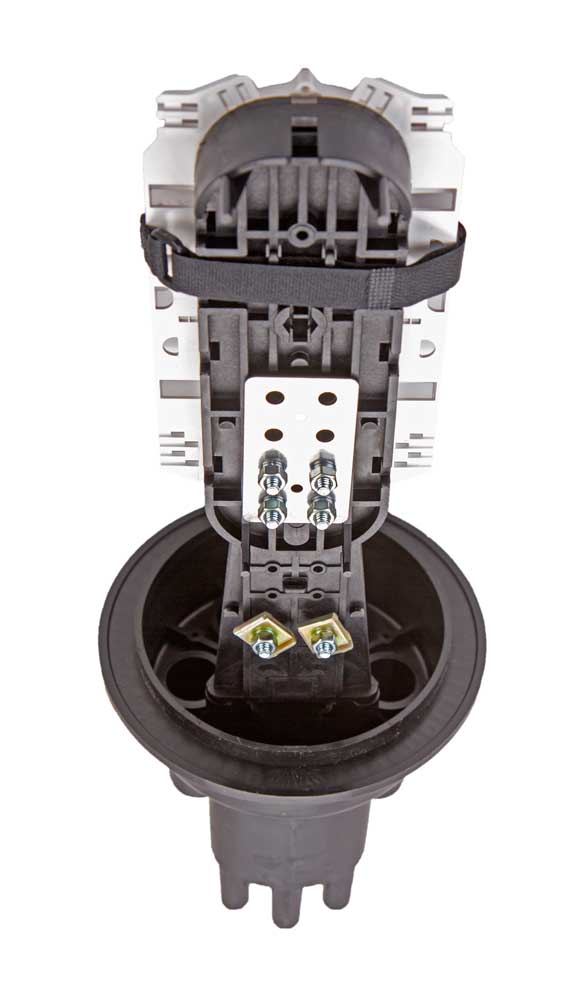

Муфта МТОК-В3/216-1КТ3645-К ССД внешний вид 6

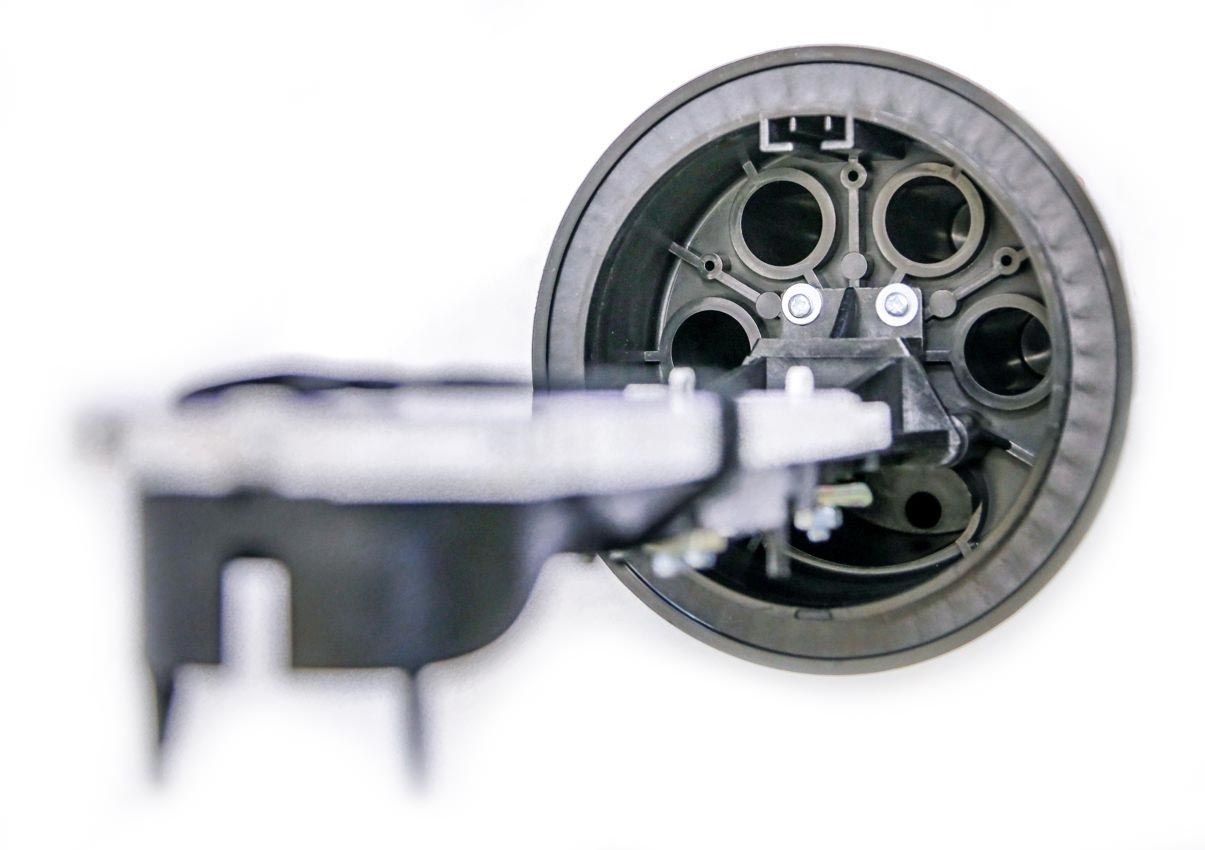

Муфта МТОК-В3/216-1КТ3645-К ССД внешний вид 7

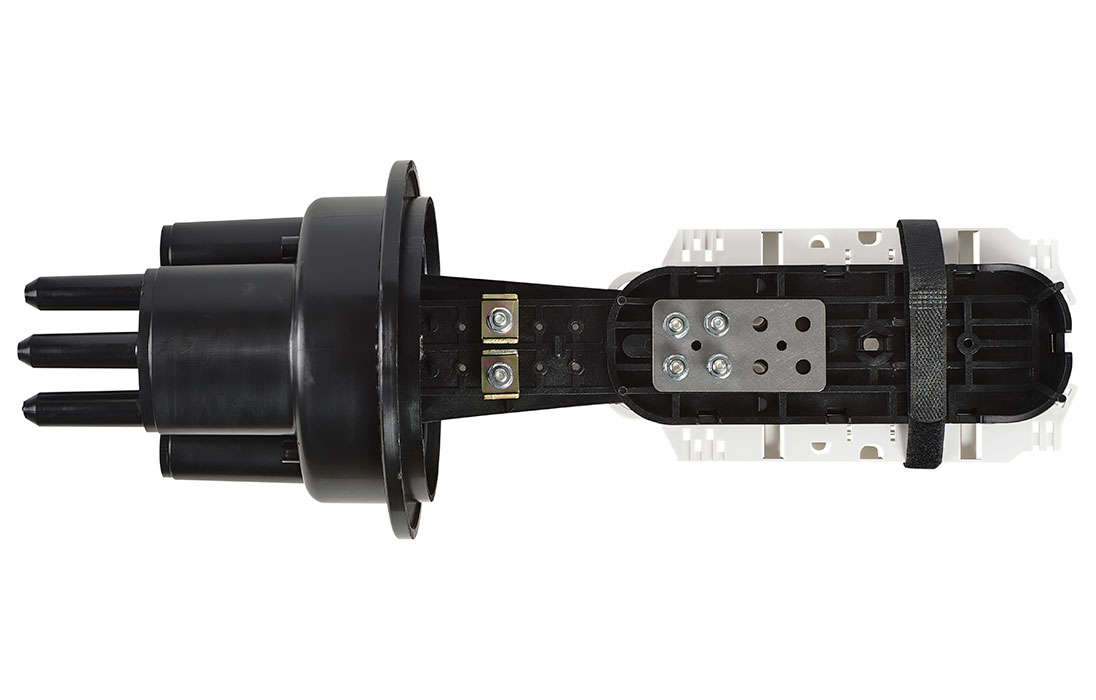

Муфта МТОК-В3/216-1КТ3645-К ССД внешний вид 8
Муфта МТОК-В3/216-1КТ3645-К ССД внешний вид 9
Муфта МТОК-В3/216-1КТ3645-К ССД внешний вид 10
Муфта МТОК-В3/216-1КТ3645-К ССД внешний вид 11
Муфта МТОК-В3/216-1КТ3645-К ССД внешний вид 12
Муфта МТОК-В3/216-1КТ3645-К ССД внешний вид 13
Муфта МТОК-В3/216-1КТ3645-К ССД внешний вид 14

Описание (PDF)

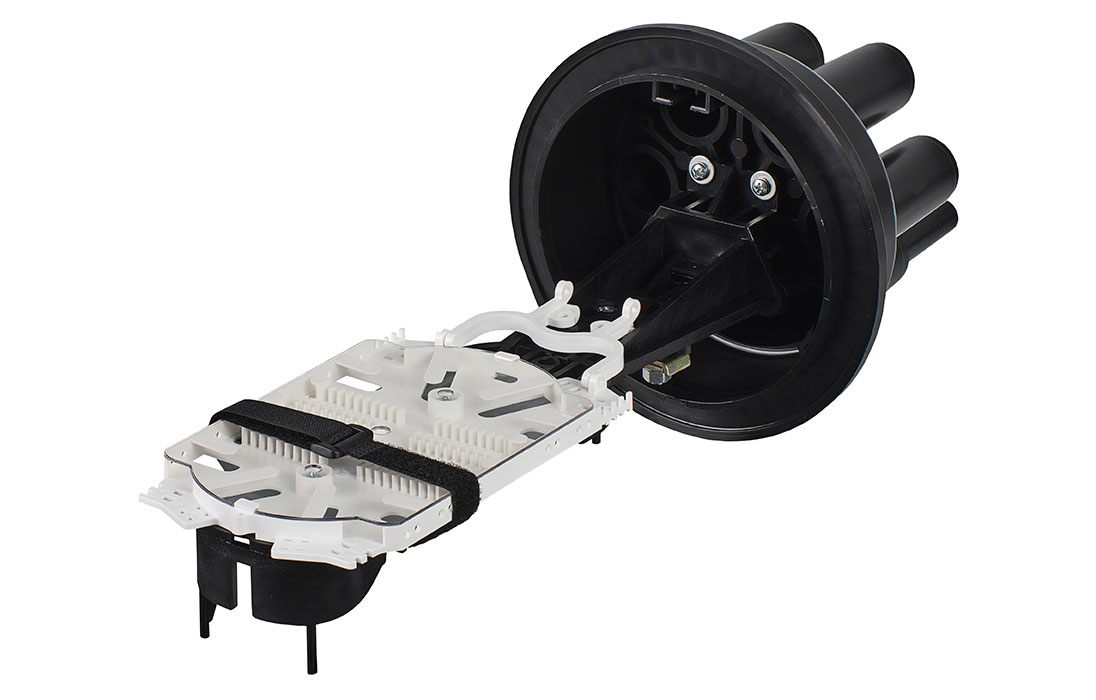

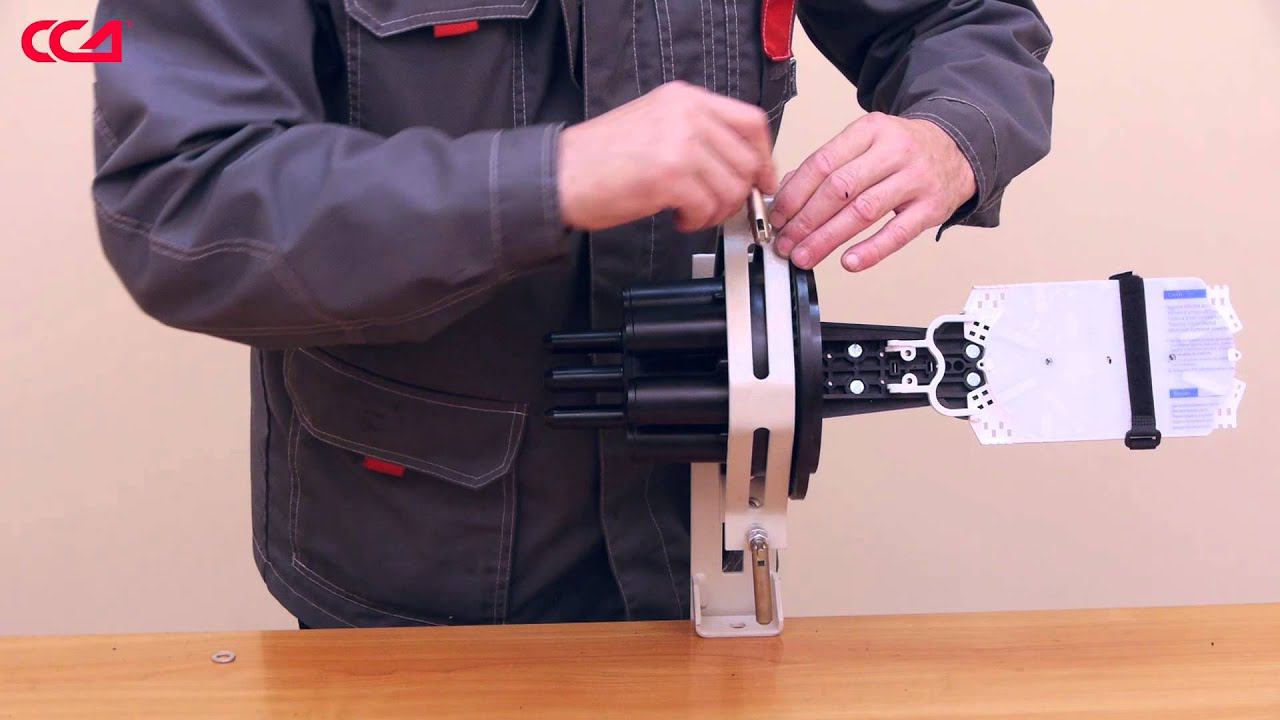

Тупиковая муфта МТОК-В3 предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

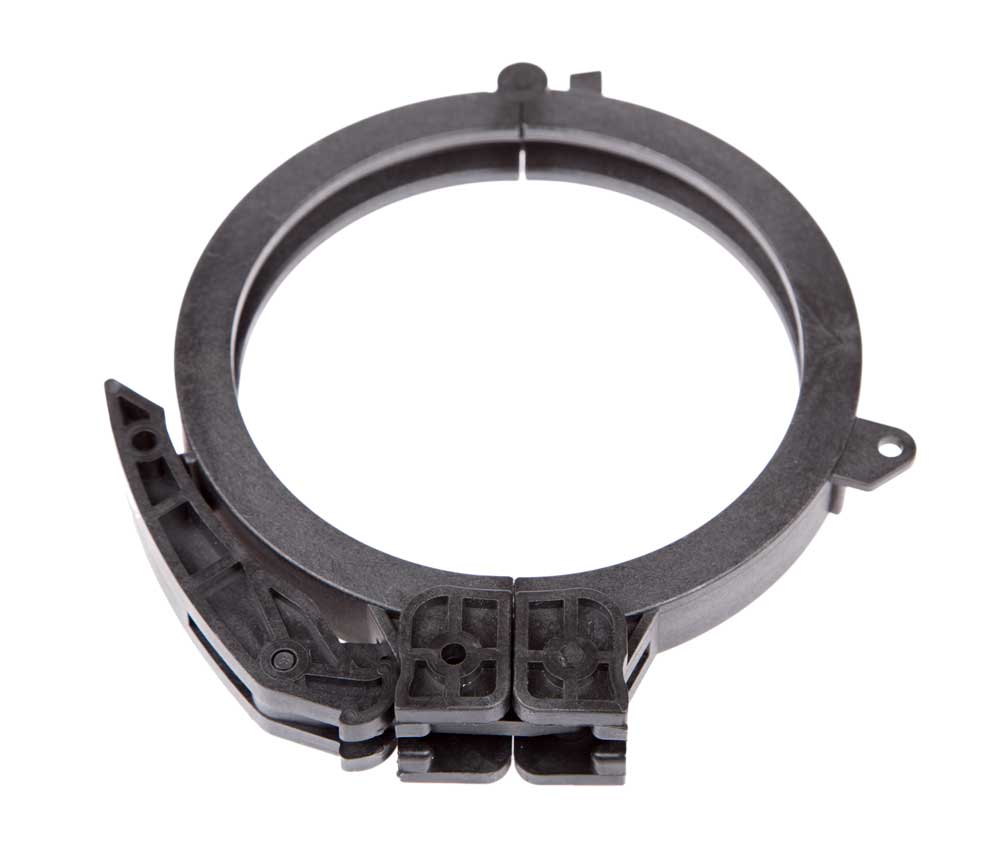

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

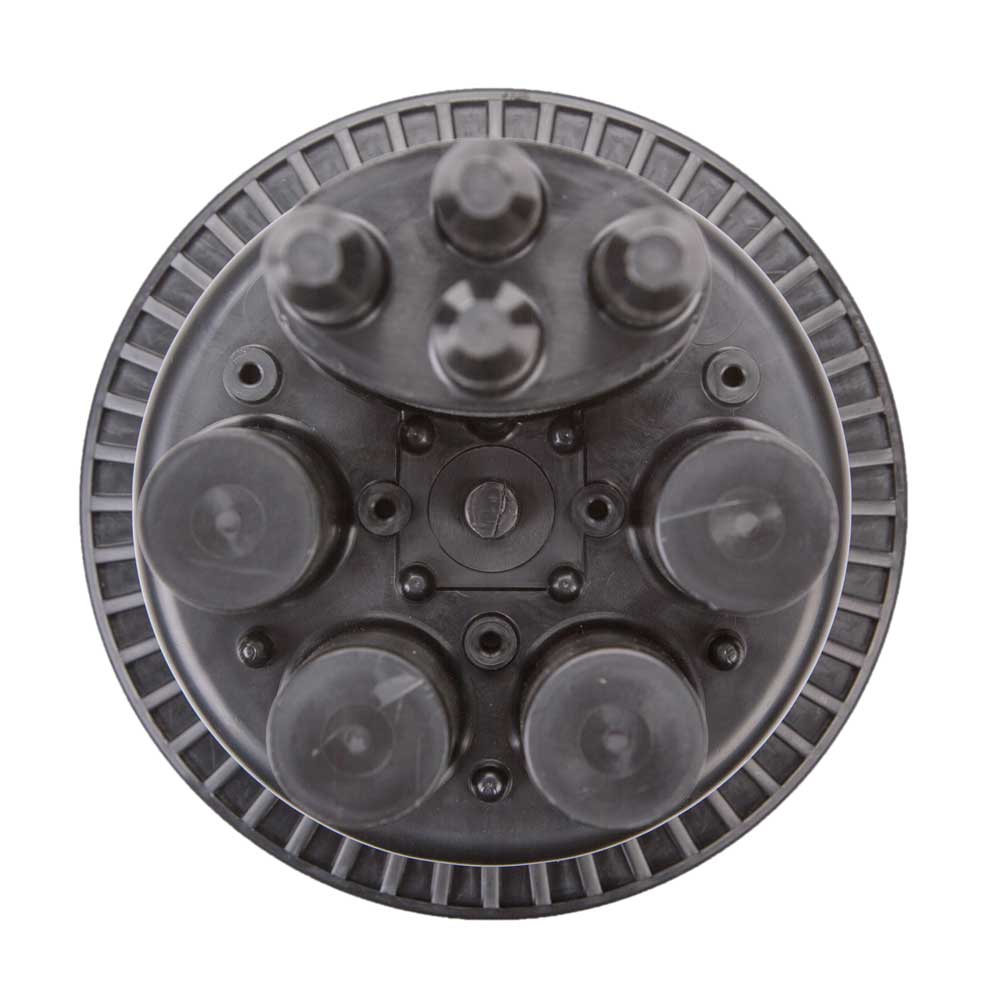

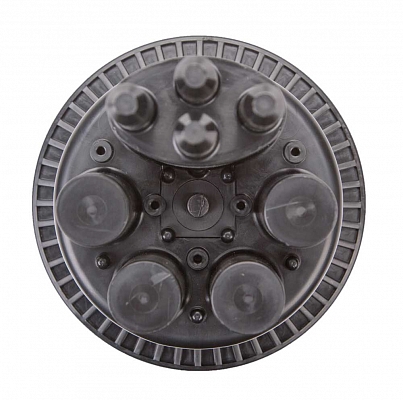

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Без транзитной петли общее число вводимых в муфту кабелей может достигать 8 ОК.

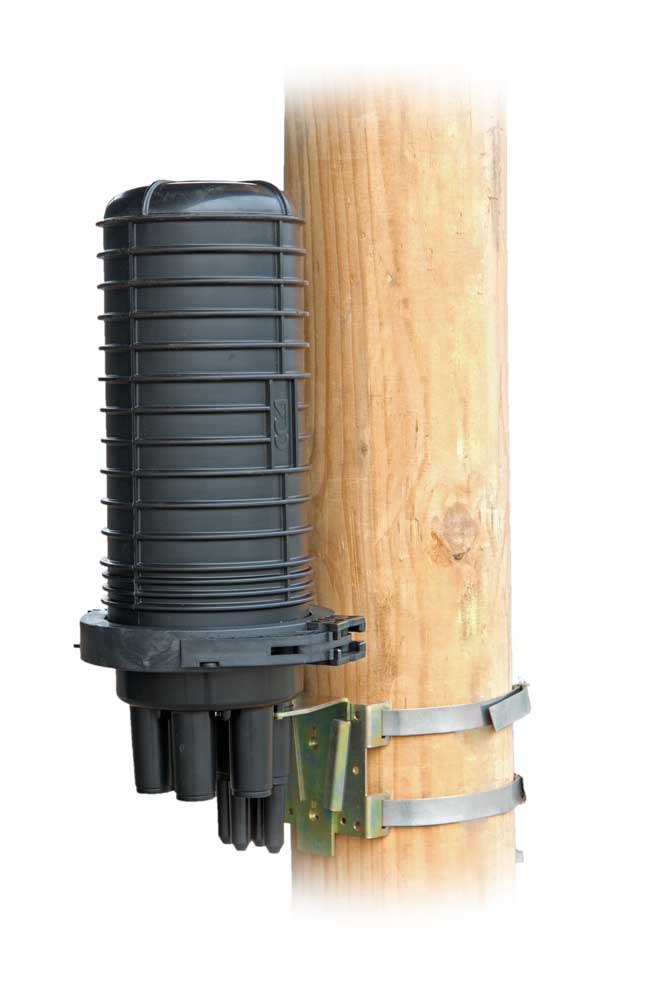

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.


Устаревший номенклатурный №: 130103-00898

Перейти к сопутствующим товарам

Маркировка
Маркообразование МТОК-В3/216-1КТ3645-К
В корзину
шт
Прайс-лист
Цена розничная, с НДС на 09.08.2022 4 587.32 руб.
Мелкий опт 30 шт
Оптовая скидка 3%
Цена оптовая, с НДС 4 449.70 руб.
Крупный опт 60 шт
Оптовая скидка 7%
Цена оптовая, с НДС 4 266.21 руб.
Партнерская скидка да
Цена розничная, Без НДС на 09.08.2022 3 822.77 руб.
Мелкий опт 30 шт
Оптовая скидка 3%
Цена оптовая, без НДС 3 708.08 руб.
Крупный опт 60 шт
Оптовая скидка 7%
Цена оптовая, без НДС 3 555.17 руб.
Партнерская скидка да
Наличие
Центральный склад (МО, Домодедово) 1 334 шт
Склад ЖБИ (Москва) 0 шт
Региональный склад (Новосибирск) 126 шт
Региональный склад (Екатеринбург) 203 шт
Наличие у дистрибьюторов (1 143 шт)
Срок поставки
Доступно
Параметры товара
Характеристики
Кол-во сварных соединений 216
Тип кассет КТ-3645
Макс. кол-во кассет 6
Кол-во вводов:
- круглый, до 22 мм 4
- овальный, до 10 мм/до 25 мм/транзит 4/2/1
Герметизация корпуса Хомут
Герметизация вводов Спецвводы
Температура эксплуатации ºС  от -60 до +70
Габаритные размеры:
- длина, мм 494
- диаметр, мм 215
Масса, кг  2
Комплектация
Корпус (оголовник,кожух, хомут) 1 шт.
Кассета КТ-3645 1 шт.
Гильзы КДЗС 4525 20 шт.
Пинцет для укладки КДЗС 1 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
Логистические параметры
Объем, м3: 0,023940
Вес, кг.: 2,11
