Номенклатурный номер: 130103-00973 Скопировано в буфер обмена

Описание

Задать вопрос (1)

маркировка МТОК-В3_288_1.png

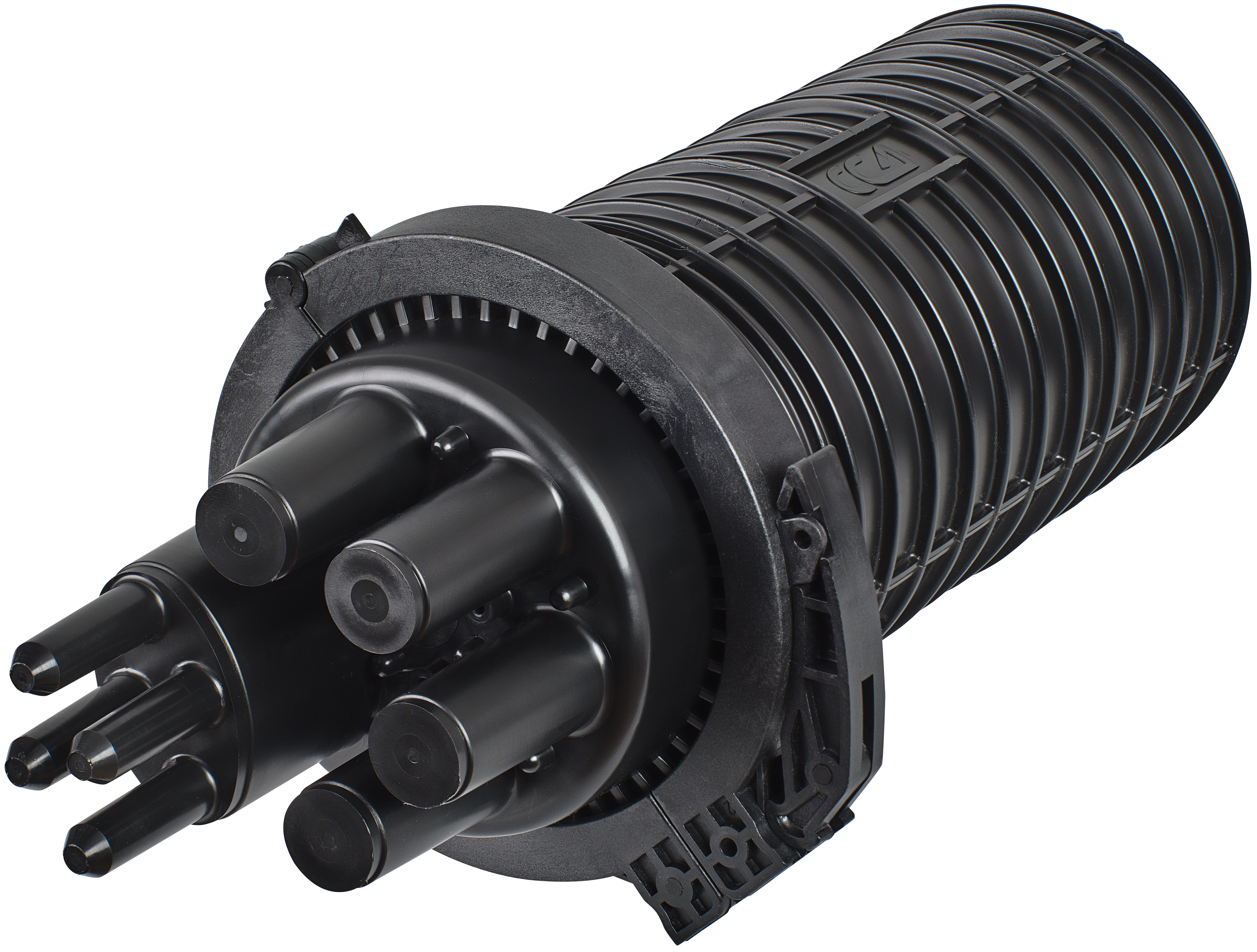

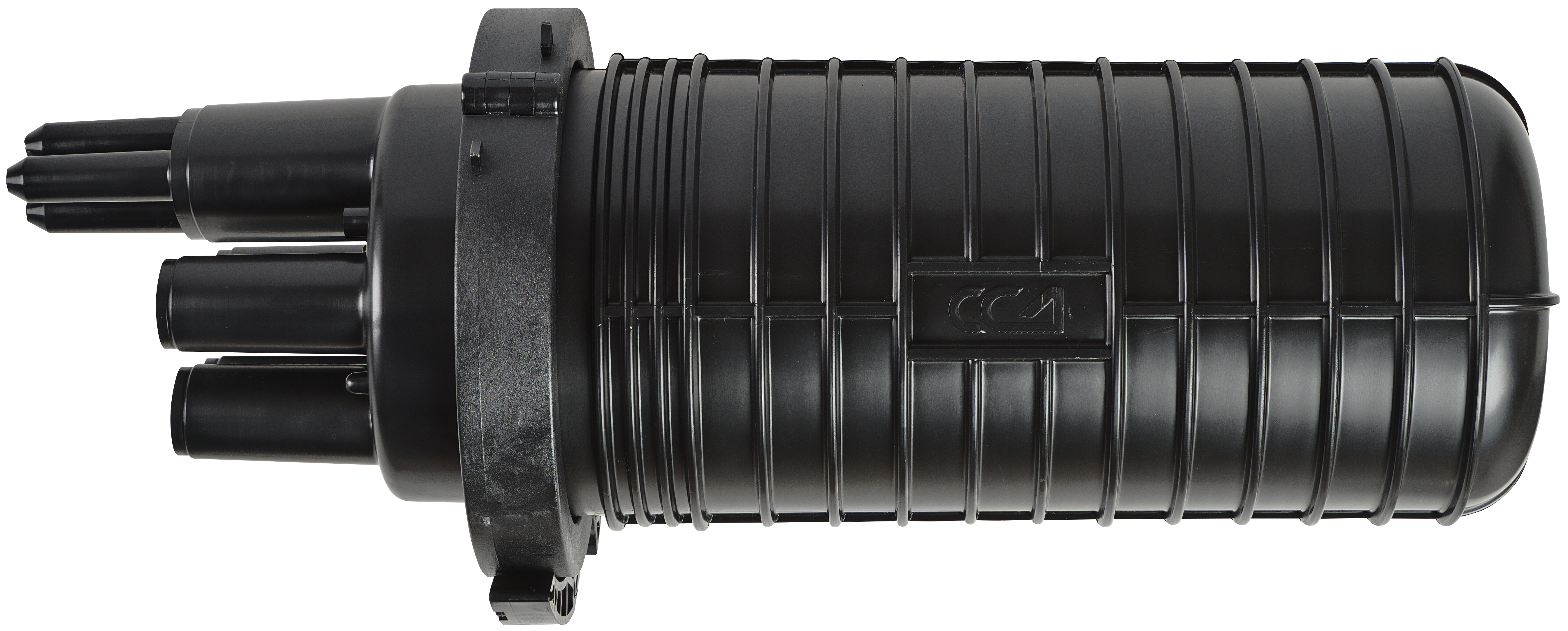

Тупиковая муфта МТОК-В3 предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. В отличие от  муфты МТОК-В3/216 данная муфта в первую очередь предназначена для размещения максимально возможного количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка петли не возможна.

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».

Общее число вводимых в муфту кабелей может достигать 8 ОК.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Перейти к сопутствующим товарам
Прайс-лист
RUB
  • Цена розн.*
    3 357.43
  • Цена с НДС (20%)
    4 028.92
  • Цена опт.*
    3 189.56
  • Цена с НДС (20%)
    3 827.47
* Информация для юридических лиц. Относительно указания в прайс-листе и на сайте ССД цен на продукцию без учета НДС: Компания-продавец...
Информация для юридических лиц.
Относительно указания в прайс-листе и на сайте ССД цен на продукцию без учета НДС: Компания-продавец добросовестно исполняет обязанности, установленные законодательством о налогах и сборах, и подтверждает, что выставленный Покупателю счет-фактура дает ему законное право принять к вычету уплаченную сумму НДС.
Склад
Москва
  • Доступно:
    13
  • В пути:
    0
    Срок поставки товара 2-3 дня с удаленного склада ССД, резерв можно осуществить через отдел продаж.
  • Резерв:
    7
  • Срок поставки:
  • Менее 60 шт. —
    неск. недель
  • Более 60 шт.  —
    по запросу
Параметры товара
Характеристики
Кол-во сварных соединений 288
Тип кассет КТ-3645
Макс. кол-во кассет 8
Кол-во вводов:
- круглый, до 22 мм4
- овальный, до 10 мм/до 25 мм 4/2
Возможность транзита нет
Герметизация корпуса Хомут
Герметизация вводов Спецвводы
Температура эксплуатации ºС от -60 до +70
Габаритные размеры:
- длина, мм494
- диаметр, мм215
Масса, кг3,3
Комплектация
Корпус (оголовник,кожух, хомут, кронштейн) 1 шт.
Кассета КТ-3645 1 шт.
Гильзы КДЗС 4525 20 шт.
Пинцет для укладки КДЗС 1 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
Логистические параметры
Объем, м3: 0,022320
Вес, кг.: 2,90000
