Номенклатурный номер: 130103-00974 Скопировано в буфер обмена

Описание (PDF)

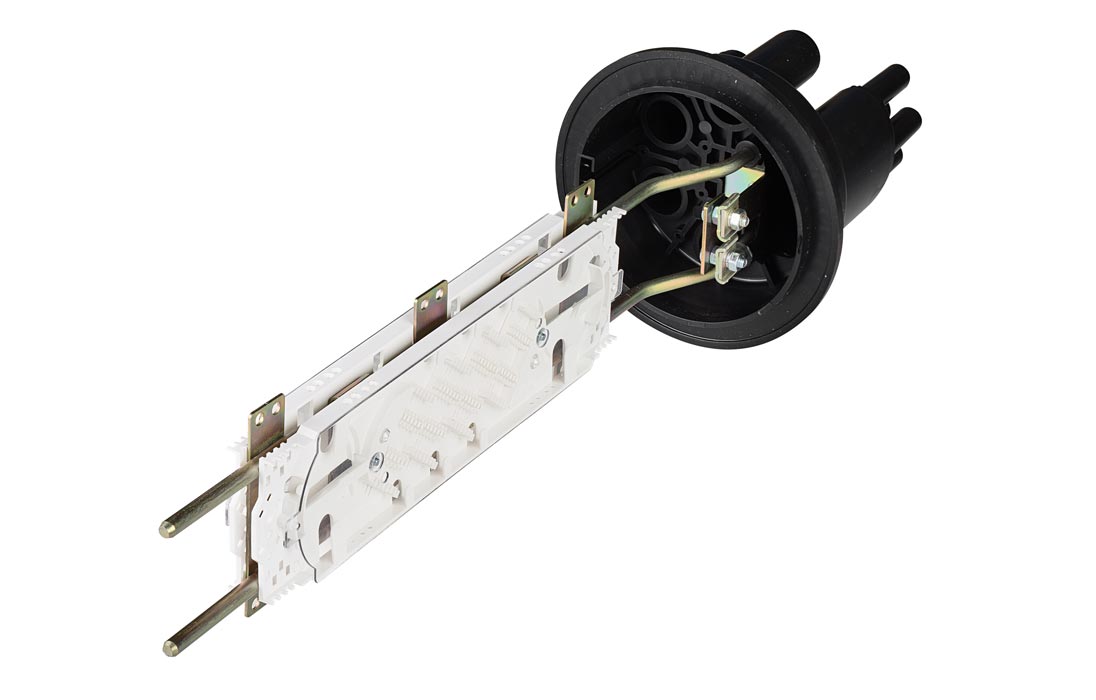

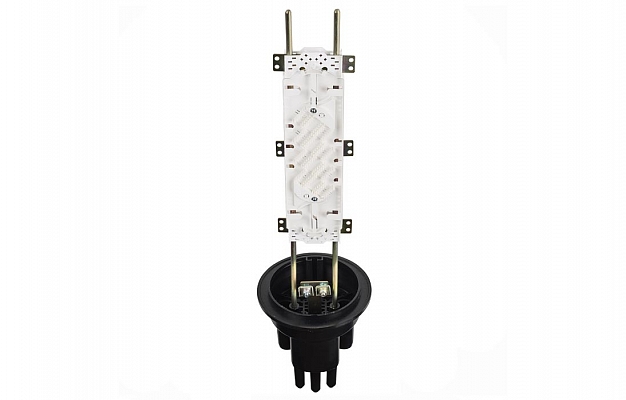

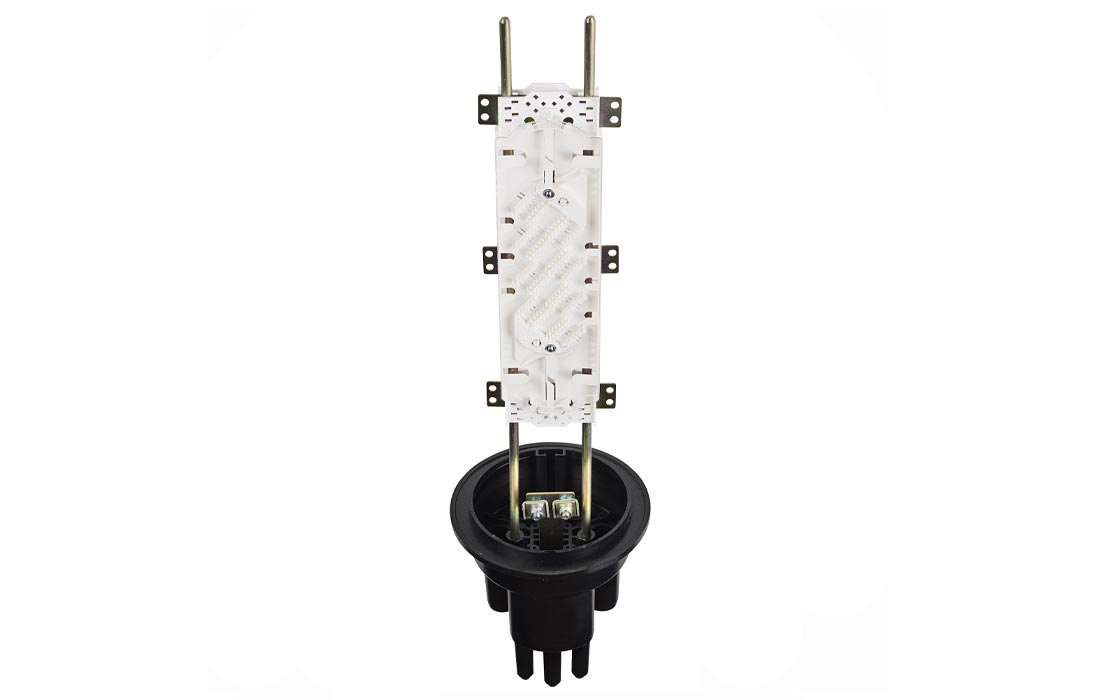

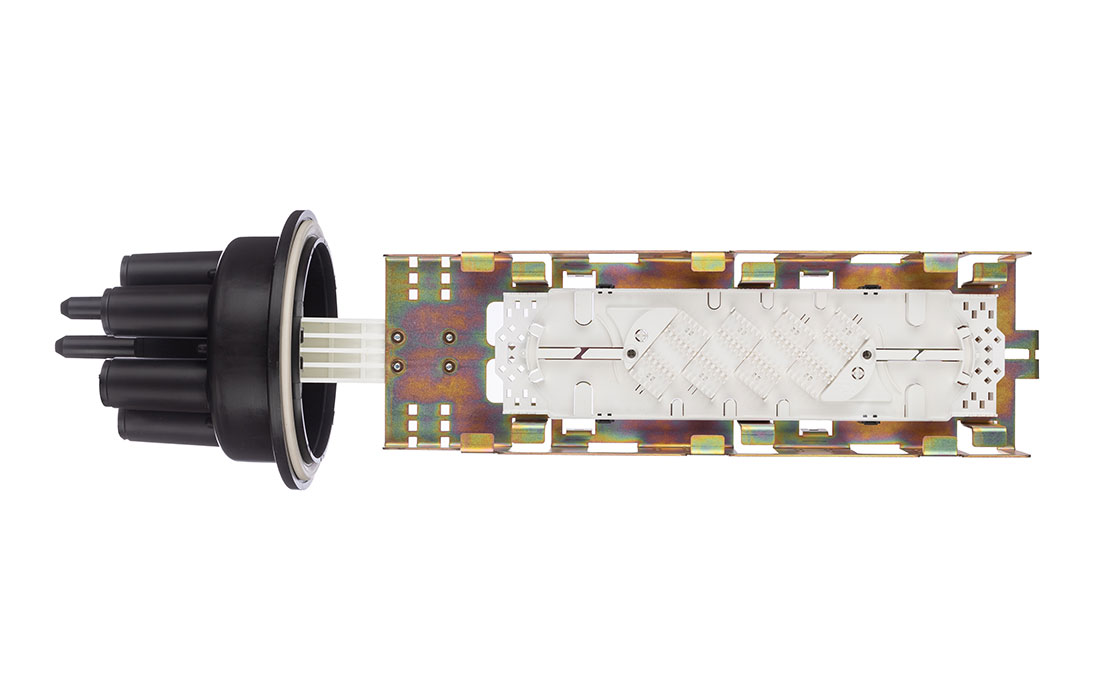

Предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. Как и муфта МТОК-В3/288 данная муфта в первую очередь предназначена для размещения максимально возможного количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка петли не возможна.

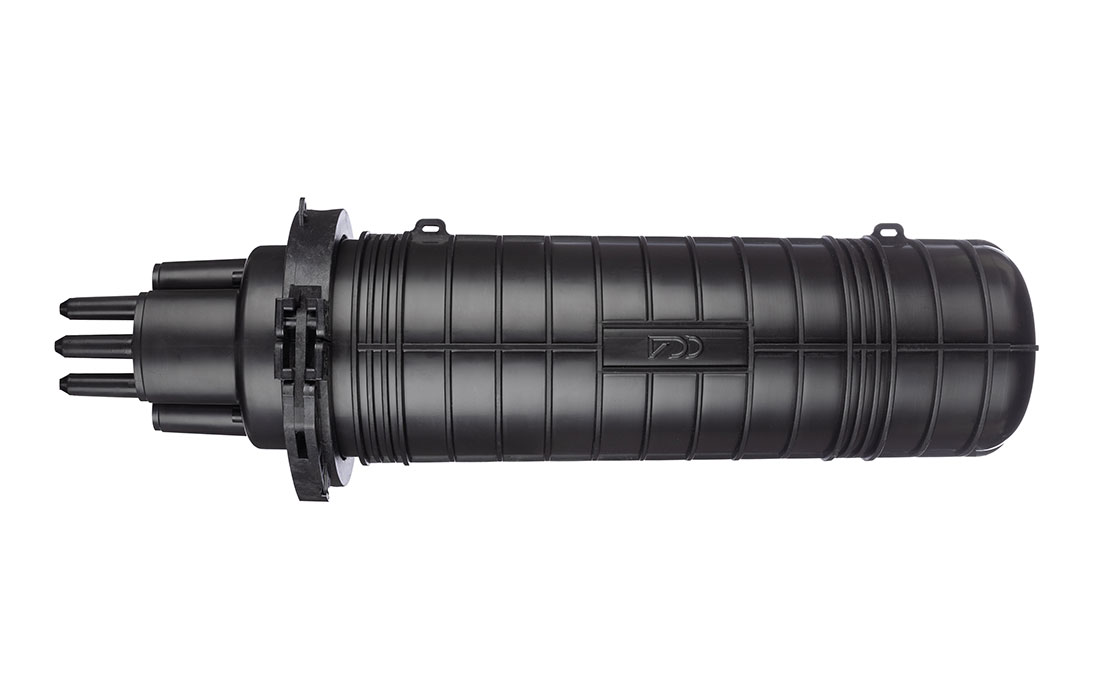

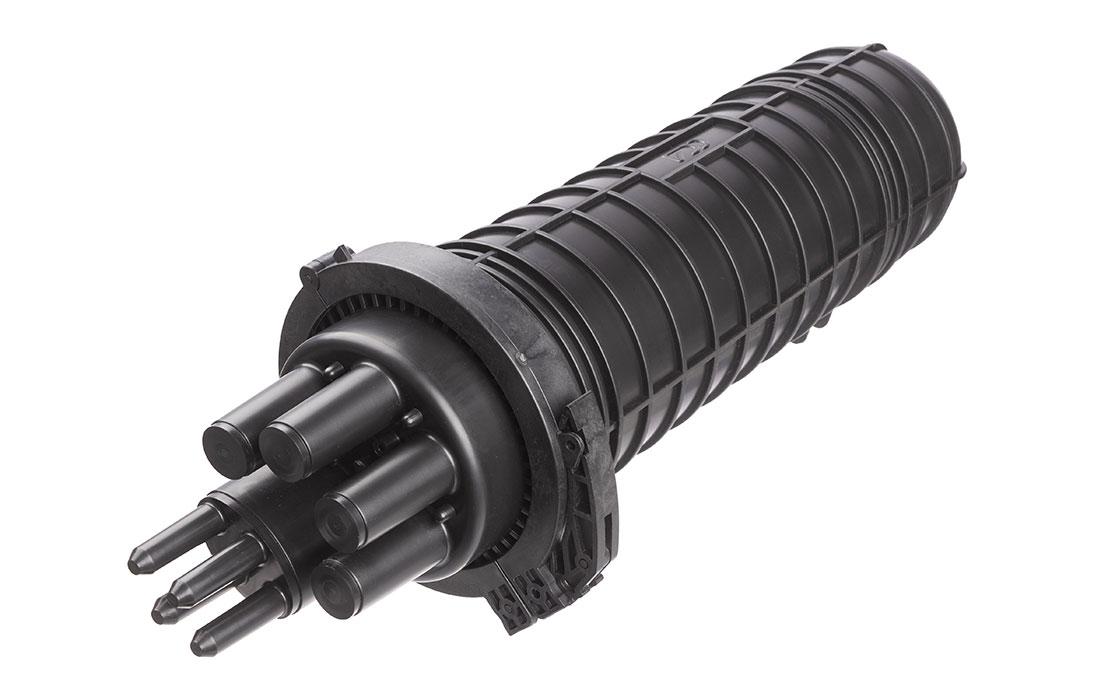

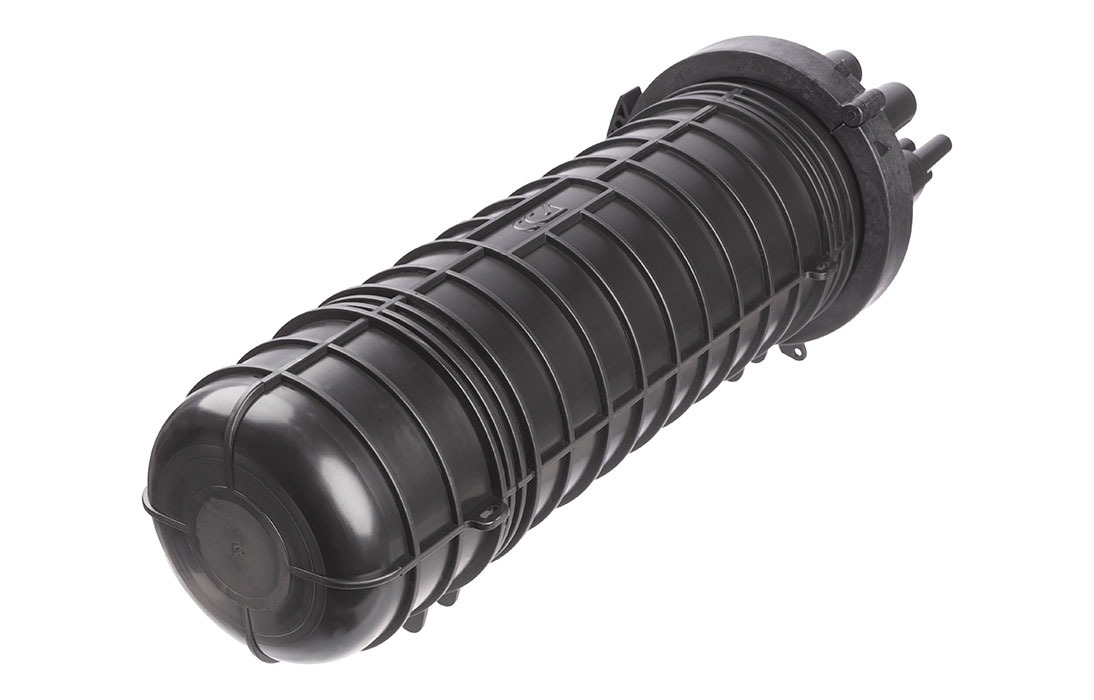

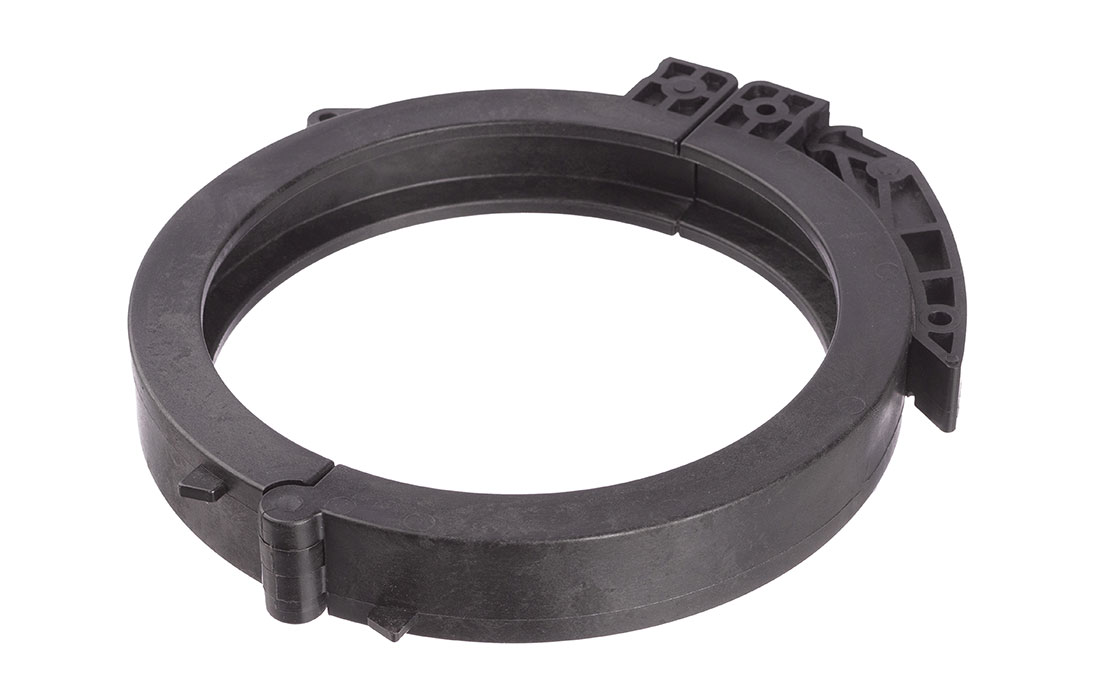

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

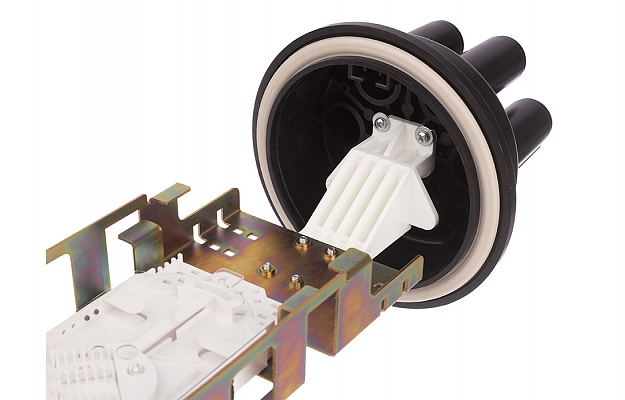

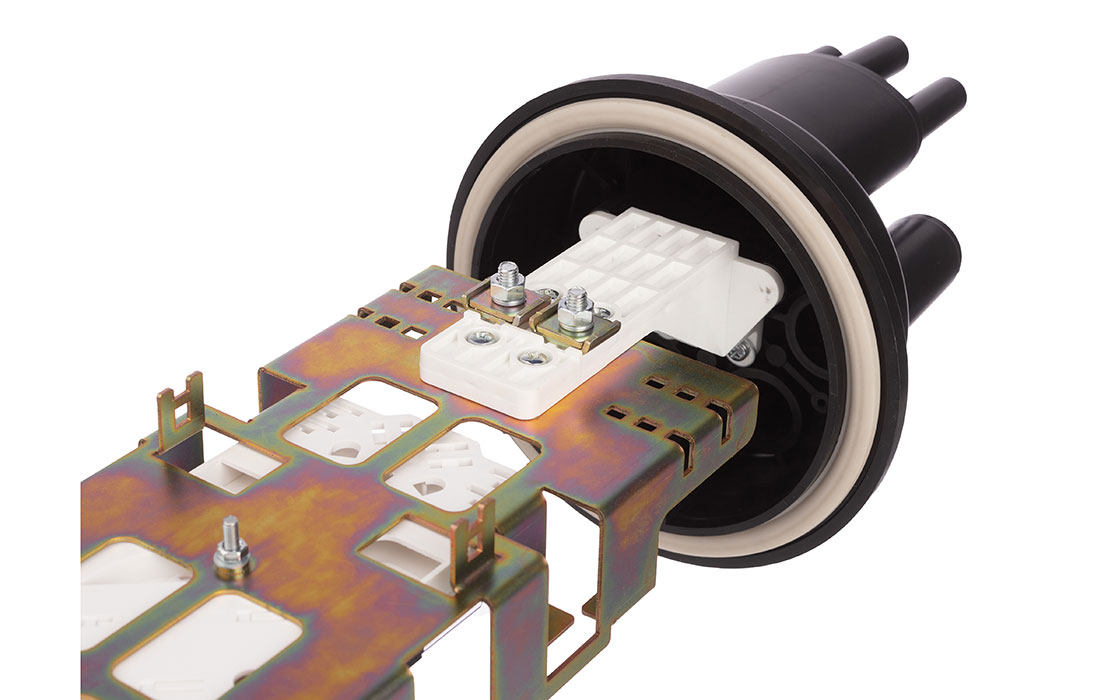

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

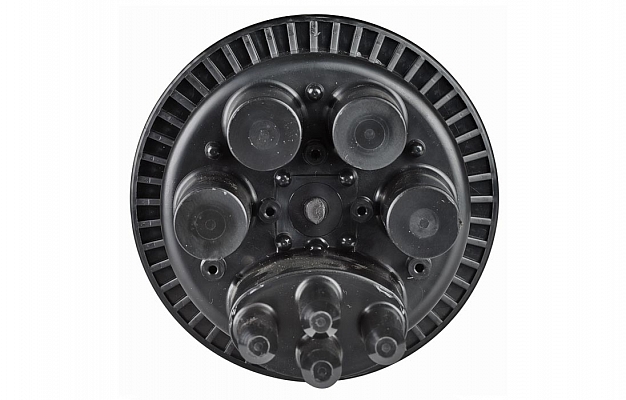

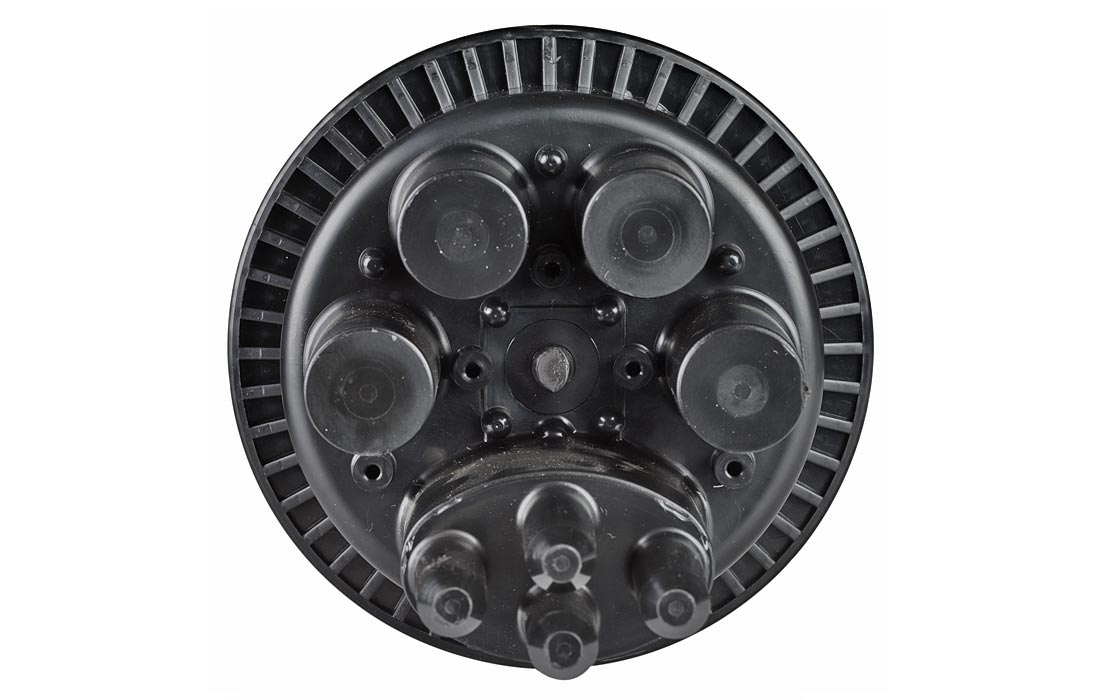

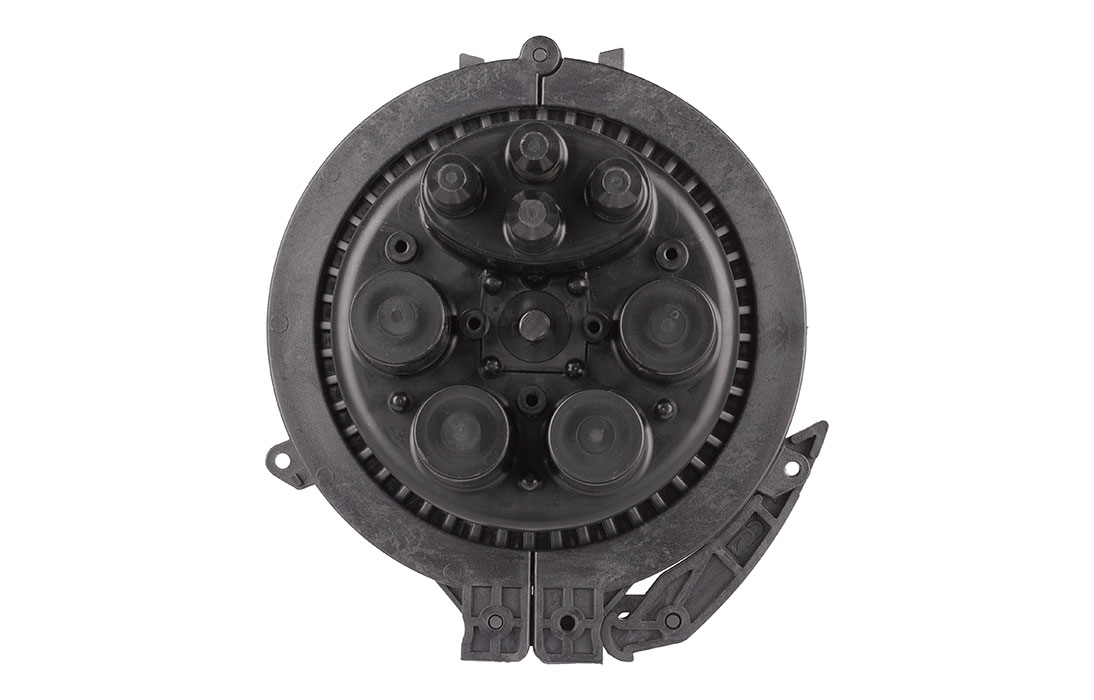

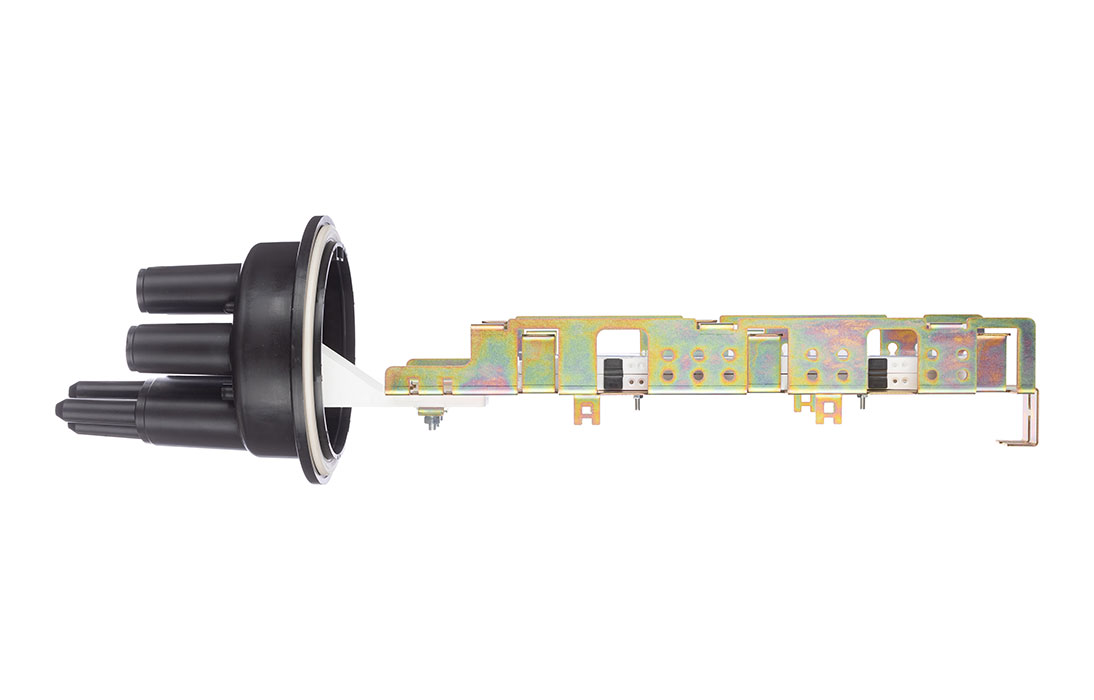

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6» или «Ввод №9», в зависимости от типа кабеля.

Общее число вводимых в муфту кабелей может достигать 8 ОК.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 12.12.2024 7 798.87 руб.
Оптовое кол-во: 5 шт
Оптовая скидка: 3%
Цена оптовая, с НДС: 7 564.90 руб.
Цена розничная, Без НДС: на 12.12.2024 6 499.06 руб.
Оптовое кол-во: 5 шт
Оптовая скидка: 3%
Цена оптовая, без НДС: 6 304.08 руб.
Параметры товара
Характеристики
Кол-во сварных соединений 480
Тип кассет К48-4525
Макс. кол-во кассет 10
Кол-во вводов:
- круглый, до 16 мм 4
- овальный, до 10 мм/до 25 мм 4/2
Возможность транзита нет
Герметизация корпуса Хомут
Герметизация вводов Спецвводы
Температура эксплуатации ºС от -60 до +70

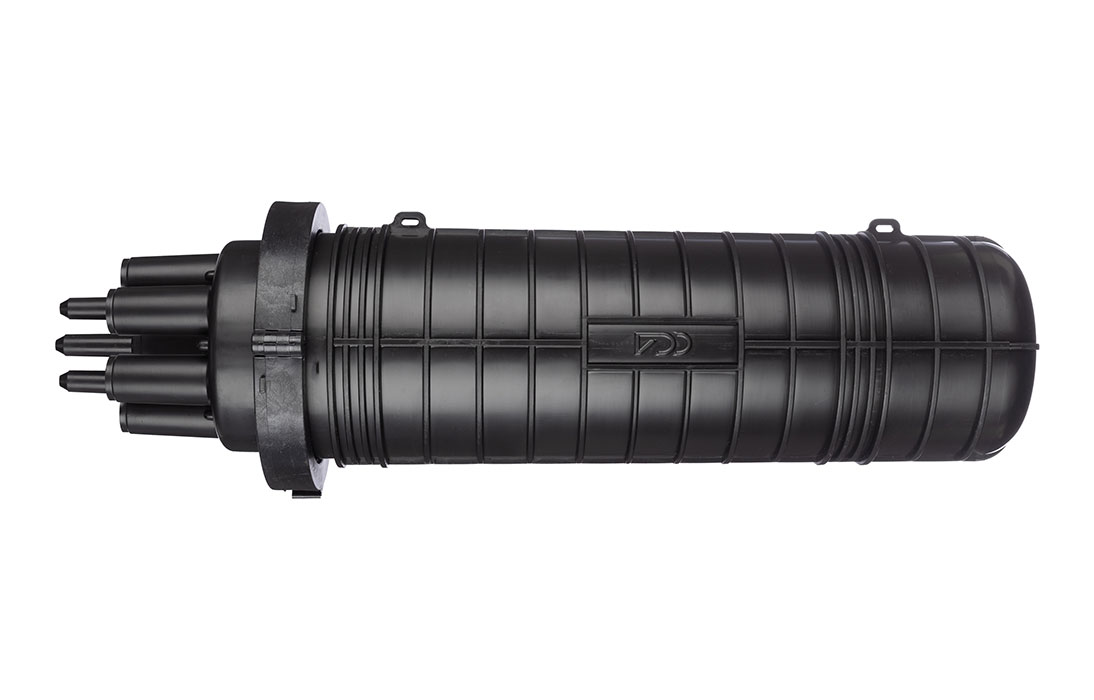

Габаритные размеры:
- длина, мм 624
- диаметр, мм 215
Масса, кг 5,2
Комплектация

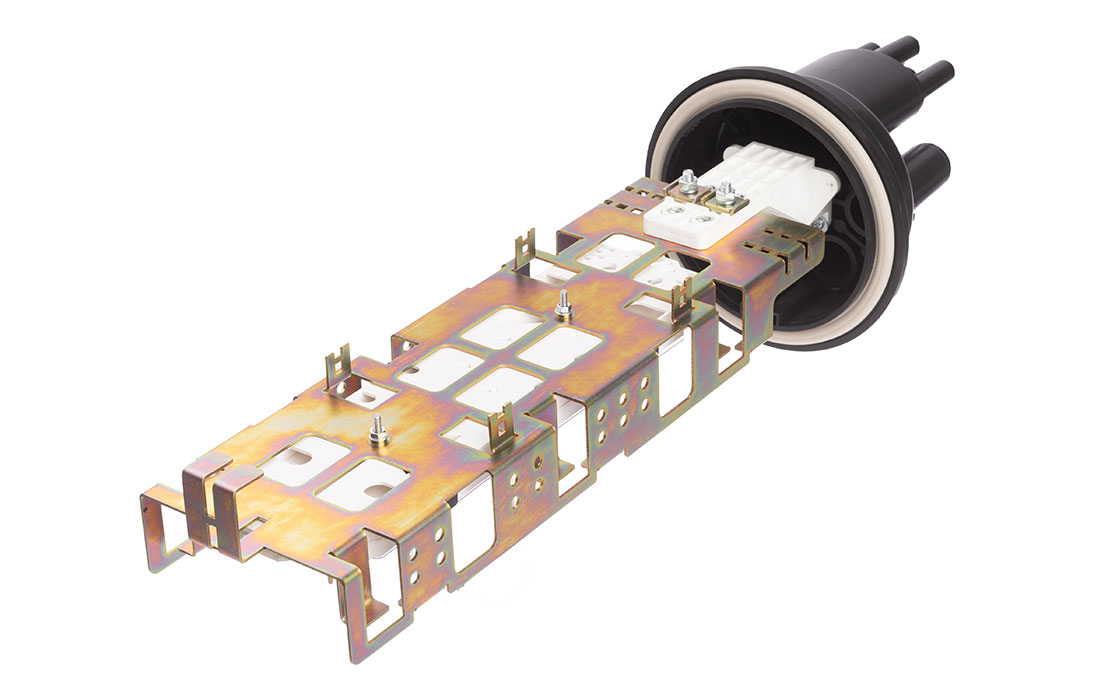

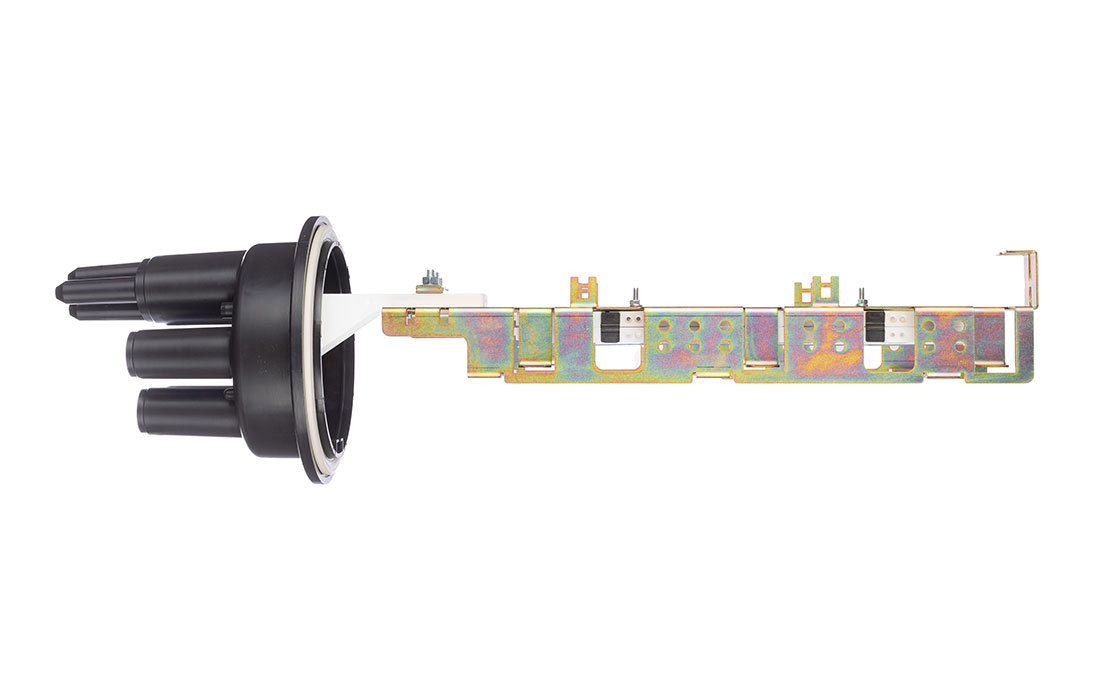

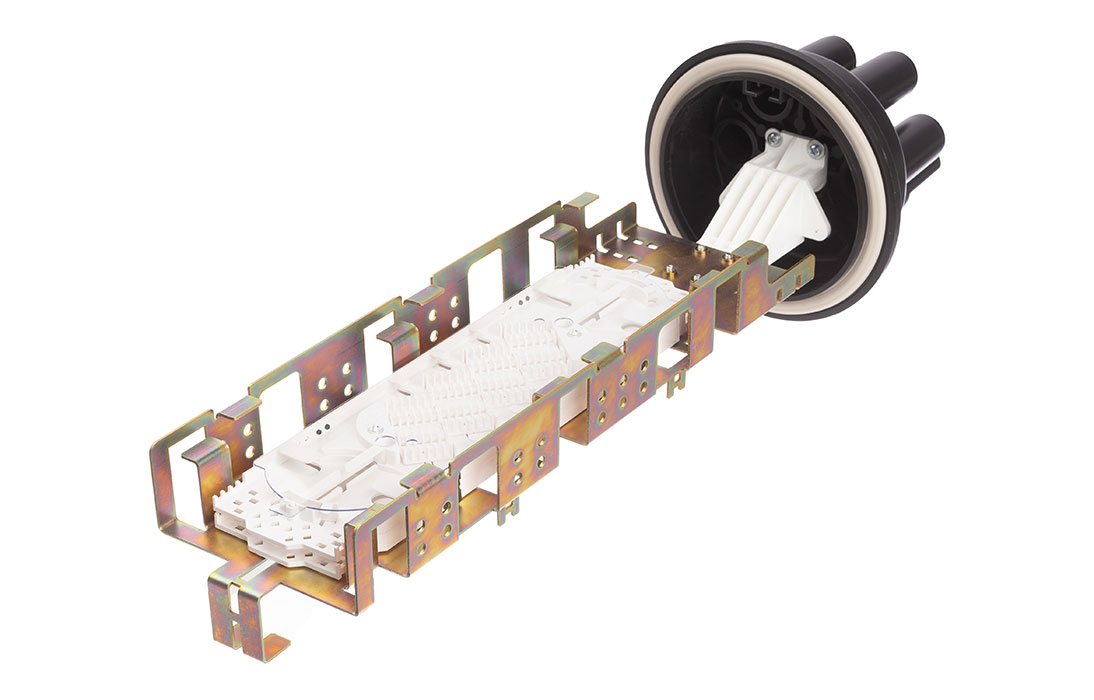

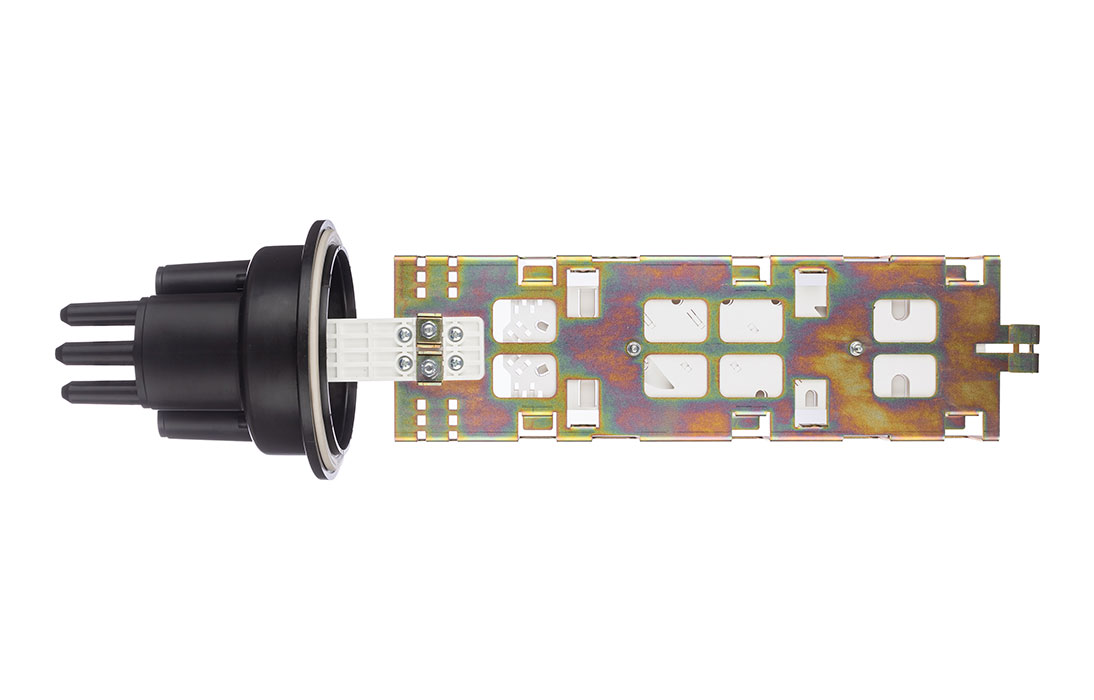

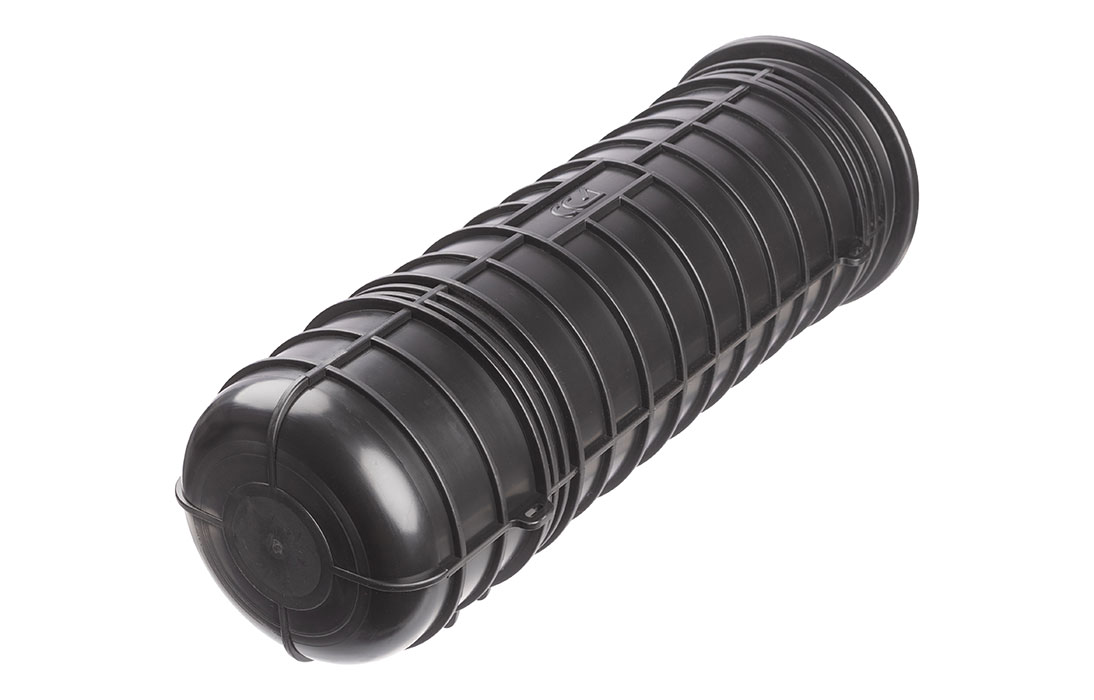

Корпус (оголовник,кожух, хомут, кронштейн) 1 шт.

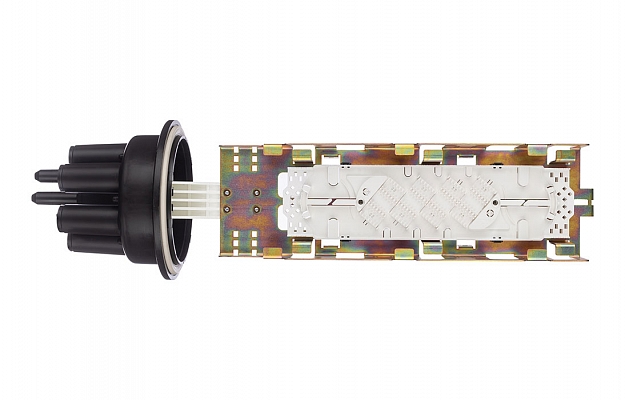

Кассета К48-4525 2 шт.
Гильзы КДЗС 4525 20 шт.
Пинцет для укладки КДЗС 1 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
Логистические параметры
Объем, м3: 0,040443
Вес, кг.: 5,2
Маркировка
МТОК муфта тупиковая оптическая
В4 оголовник типа В, кожух тип 4
480 емкость муфты 480 ОВ
2 две кассеты в комплекте
К4845 кассета К-4845
К наличие КДЗС
