Номенклатурный номер: 110611-00034 Скопировано в буфер обмена

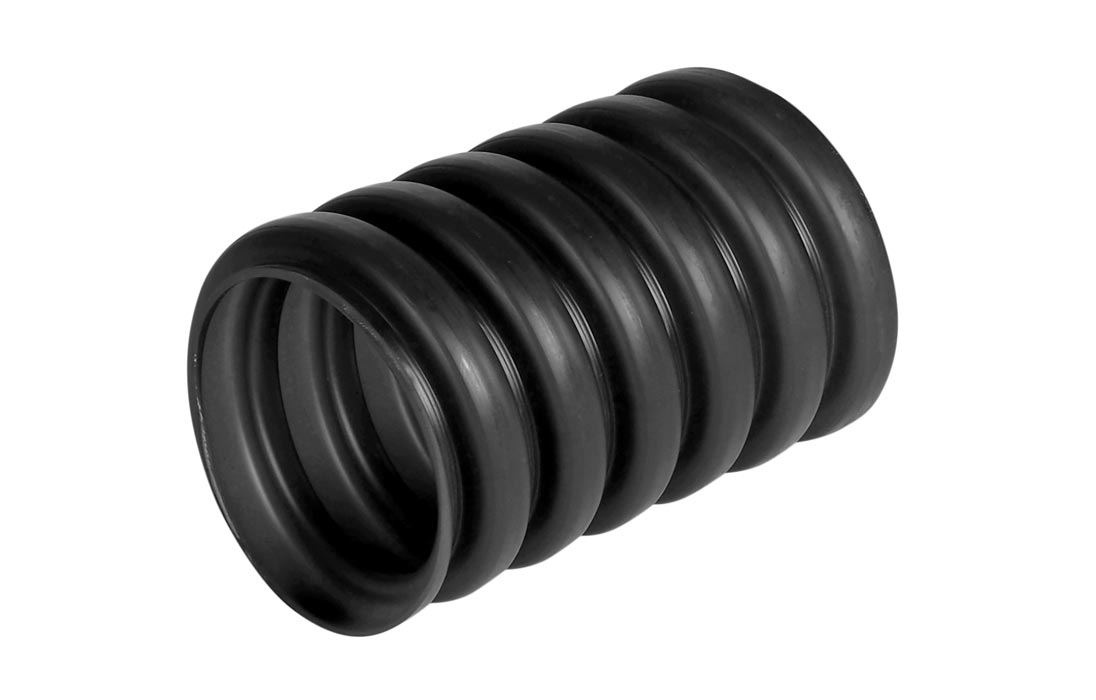

Муфта соединительная резьбовая ССД-Пайп 140 мм внешний вид 1

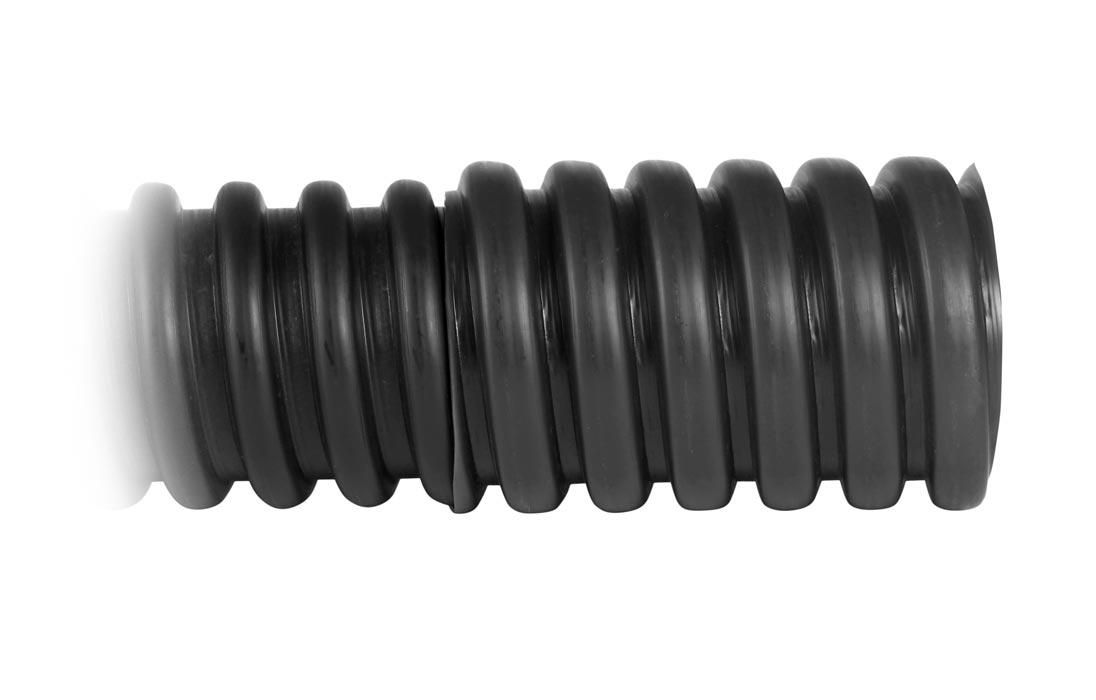

Муфта соединительная резьбовая ССД-Пайп 140 мм внешний вид 2

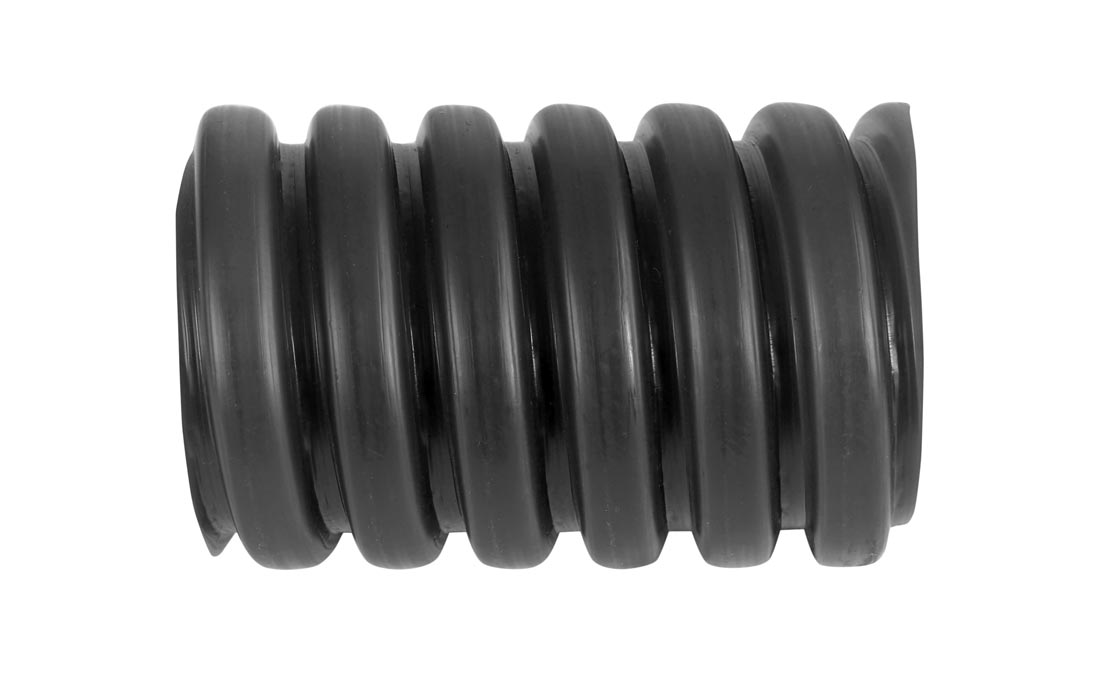

Муфта соединительная резьбовая ССД-Пайп 140 мм внешний вид 3

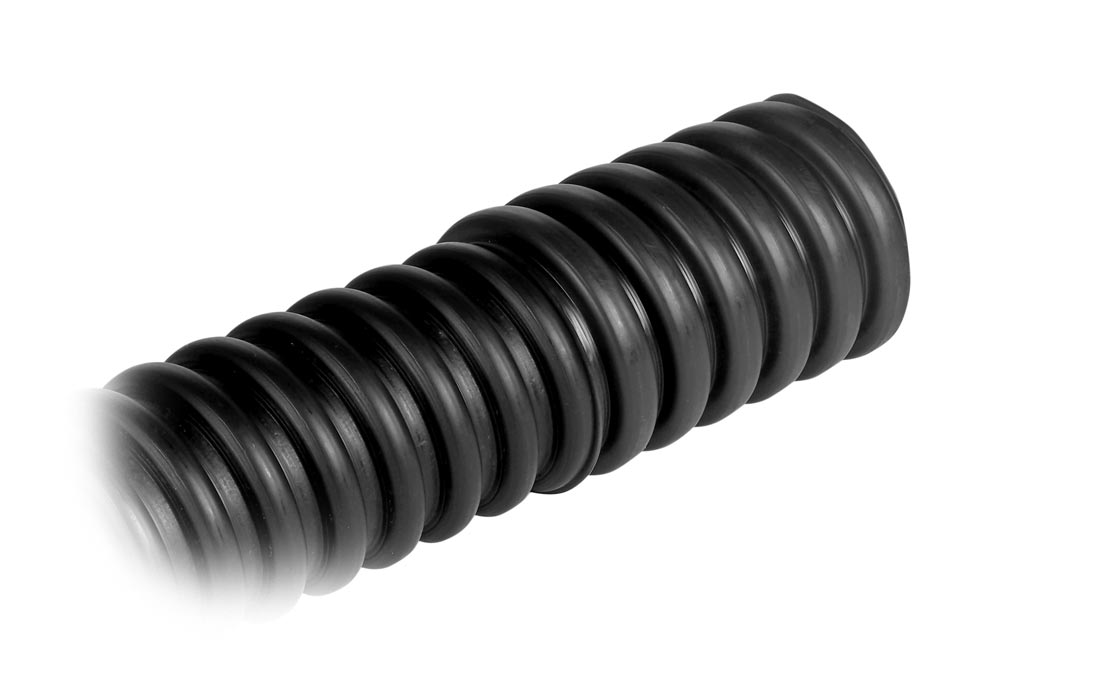

Муфта соединительная резьбовая ССД-Пайп 140 мм внешний вид 4

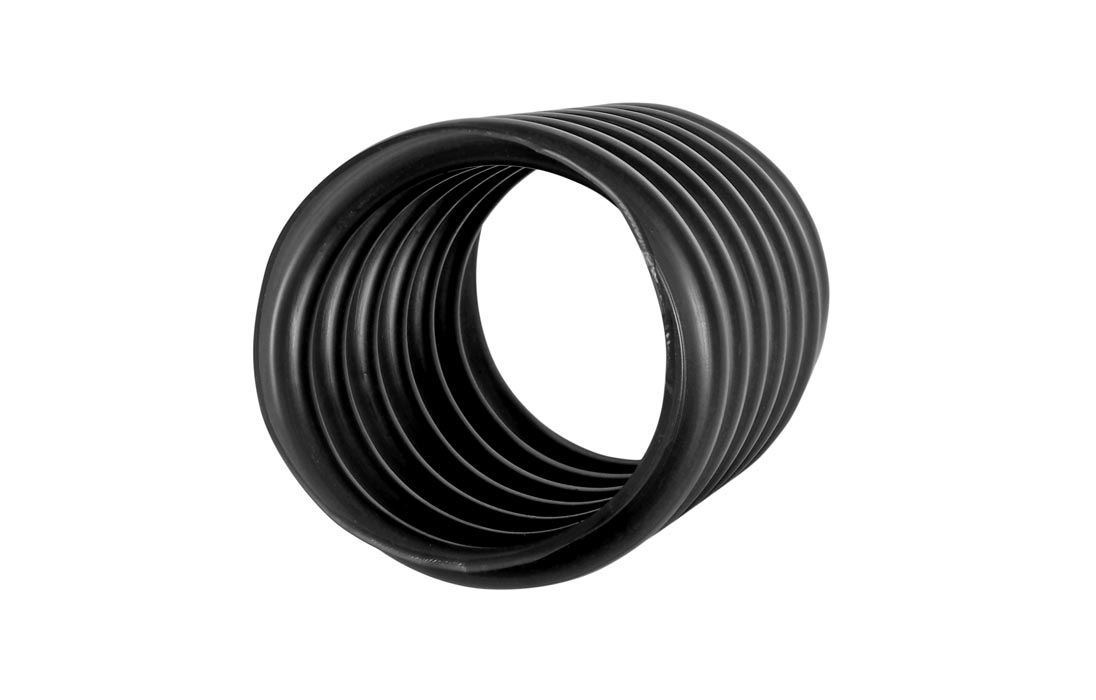

Муфта соединительная резьбовая ССД-Пайп 140 мм внешний вид 5

Описание (PDF)

Труба полимерная жесткая гофрированная спиральная (ТПЖГС) или «ССД-Пайп» предназначена для строительства кабельной канализации в грунте, с последующей прокладкой кабелей связи (электрических и оптических), силовых кабелей и проводов напряжением до 1 кВ, кабелей управления, сигнально-блокировочных кабелей железных дорог и их защиты от механических воздействий, а также воздействия агрессивной окружающей среды.

Высокая кольцевая жесткость спиральной трубы допускает укладывать её в зоне повышенных нагрузок (под автомобильными дорогами, железнодорожными пересечениями). Гибкость трубы позволяет создавать трассы сложных конфигураций, обеспечивать резкие углы поворота в плане и профиле без использования смотровых устройств.

Резьбовое соединение «труба-труба» при помощи муфты исключает риски разрыва трасс в местах соединения во время монтажа и непосредственно в грунте. Витой профиль трубы упрощает протяжку кабеля при резких углах поворота изделия в плане и профиле и минимизирует усилия, необходимые для протаскивания Внутренняя конструкция трубы упрощает работы с помощью УЗК (Устройство для заготовки каналов), позволяет протягивать последующее количество кабелей до полного наполнения внутреннего диаметра.

Конструкция внутреннего профиля спиральновитой трубы «ССД-Пайп» имеет ряд достоинств:
- облегченная протяжка, за счет уменьшения площади соприкосновения кабеля или заготовки с трубой;
- возможность создания сложной конфигурации трассы с резкими углами поворота, при которой протяжку кабеля или заготовки облегчает особая геометрия спиральных витков;
- один равномерный внутренний диаметр трубопровода на всем протяжении, от колодца до колодца, в отличие от других трубных решений, когда например, при сварке отрезков трубы происходит сужение внутреннего диаметра канала за счет образования «наплыва» полиэтилена.
Следствием сужения внутреннего диаметра за счет образования «наплыва» полиэтилена через каждые 12-13 метров, является создание «благоприятных» условий для заиливания и непроходимости канала во многих местах трубопровода. В отличие от этого, внутренний профиль трубы «ССД-Пайп» не отягощен таким недостатком, и подлежит стандартной эксплуатации каналов кабельной канализации.
В дополнении, для облегчения протяжки кабеля в частично заполненных каналах, специалистами компании было создано приспособление – насадка для УЗК «Ромашка», конструкция которой была разработана с учетом особенностей внутреннего профиля трубы «ССД-Пайп».

Труба соответствует ГОСТ Р МЭК 61386.24-2014, производится согласно ТУ 22.21.21-082-27564371 – 2017.


В корзину
шт
Прайс-лист
Цена розничная, с НДС на 31.07.2021 368.83 руб.
Мелкий опт 88 шт
Оптовая скидка 6%
Цена оптовая, с НДС 346.70 руб.
Крупный опт 176 шт
Оптовая скидка 12%
Цена оптовая, с НДС 324.57 руб.
Дистрибьюторская скидка нет
Цена розничная, без НДС на 31.07.2021 307.36 руб.
Мелкий опт 88 шт
Оптовая скидка 6%
Цена оптовая, без НДС 288.92 руб.
Крупный опт 176 шт
Оптовая скидка 12%
Цена оптовая, без НДС 270.48 руб.
Дистрибьюторская скидка нет
Наличие
Центральный склад (МО, Домодедово) 1 шт
Склад ЖБИ (Москва) 0 шт
Региональный склад (Новосибирск) 0 шт
Региональный склад (Екатеринбург) 0 шт
Срок поставки
В наличии
Параметры товара
Характеристики
Материал ПНД
Кольцевая жесткость (SN), кH/м² 22
Сопротивление сжатию, H 1300
Радиус изгиба, Ø не менее 4-х
Тип соединения Приемочная резьбовая муфта
Возможность протяжки кабеля (УЗК) Да
Возможность пневмопрокладки кабеля Нет
Способ прокладки ГНБ (альтернативная прокладка) Нет
Наличие стальной проволоки Нет
Диаметр наружный (OD), мм 163
Диаметр внутренний (ID), мм 129
Температура монтажа, °C -40…+60
Температура эксплуатации, °C -60…+90
Длина трубы в бухте, м 26
Масса бухты, кг 35
Комплектация
Муфта резьбовая* 1 шт.

* - Муфты продаются в коробке по 6 шт.

Логистические параметры
Объем, м3: 0,008460
Вес, кг.: 0,5
