Номенклатурный номер: 110611-00039 Скопировано в буфер обмена

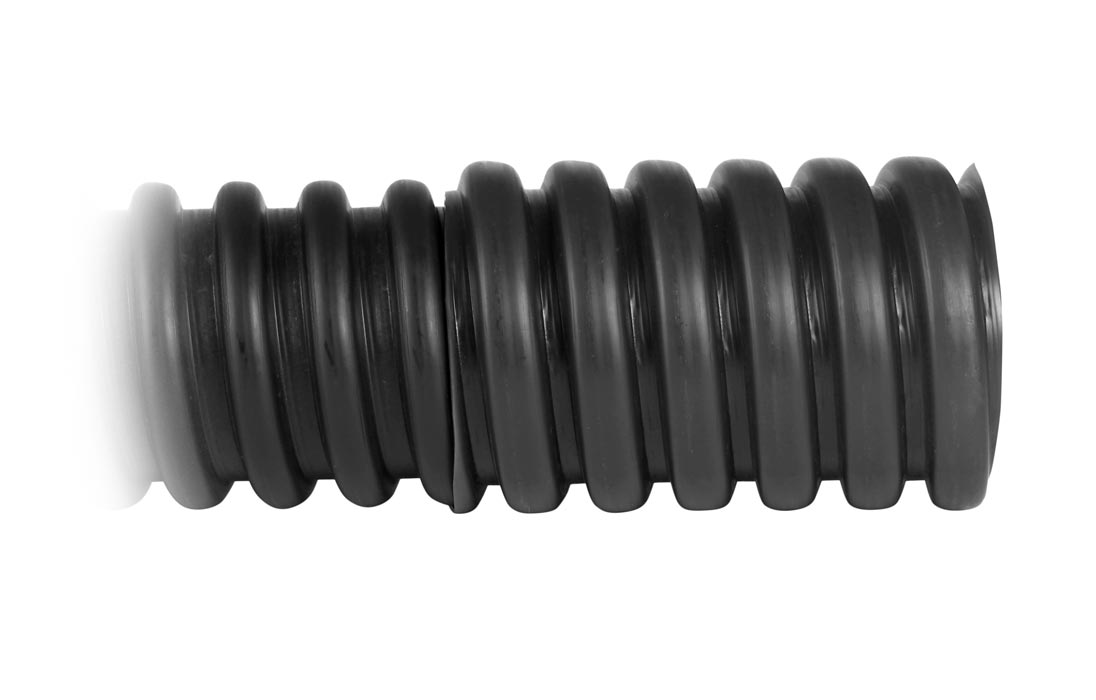

Муфта соединительная резьбовая ССД-Пайп 160 мм внешний вид 1

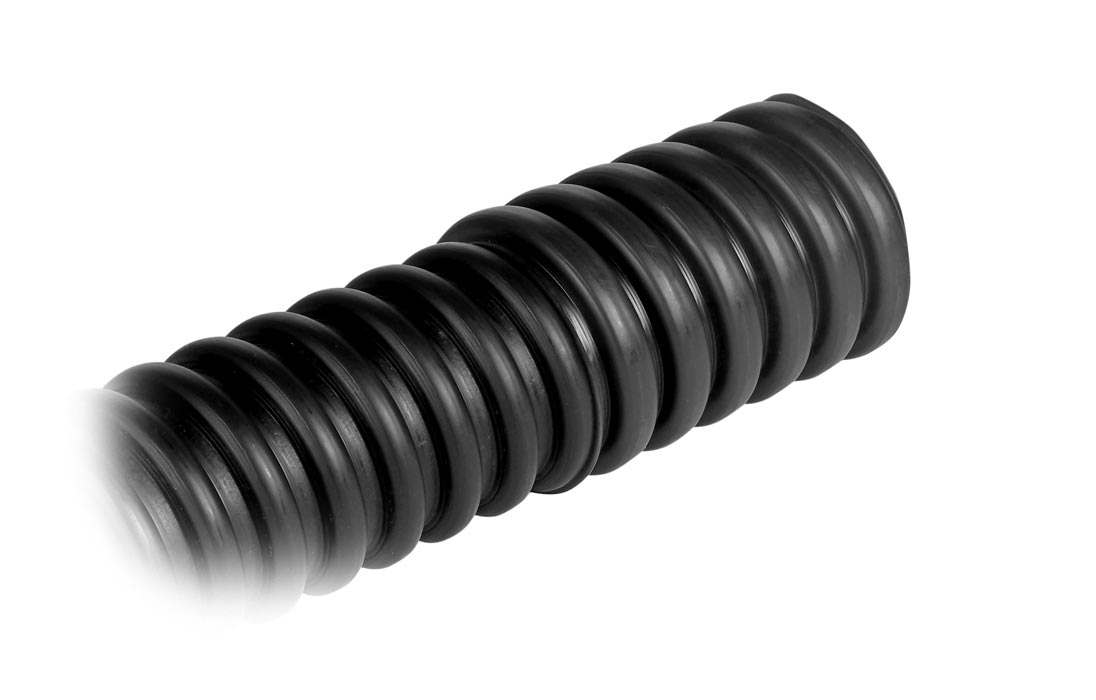

Муфта соединительная резьбовая ССД-Пайп 160 мм внешний вид 2

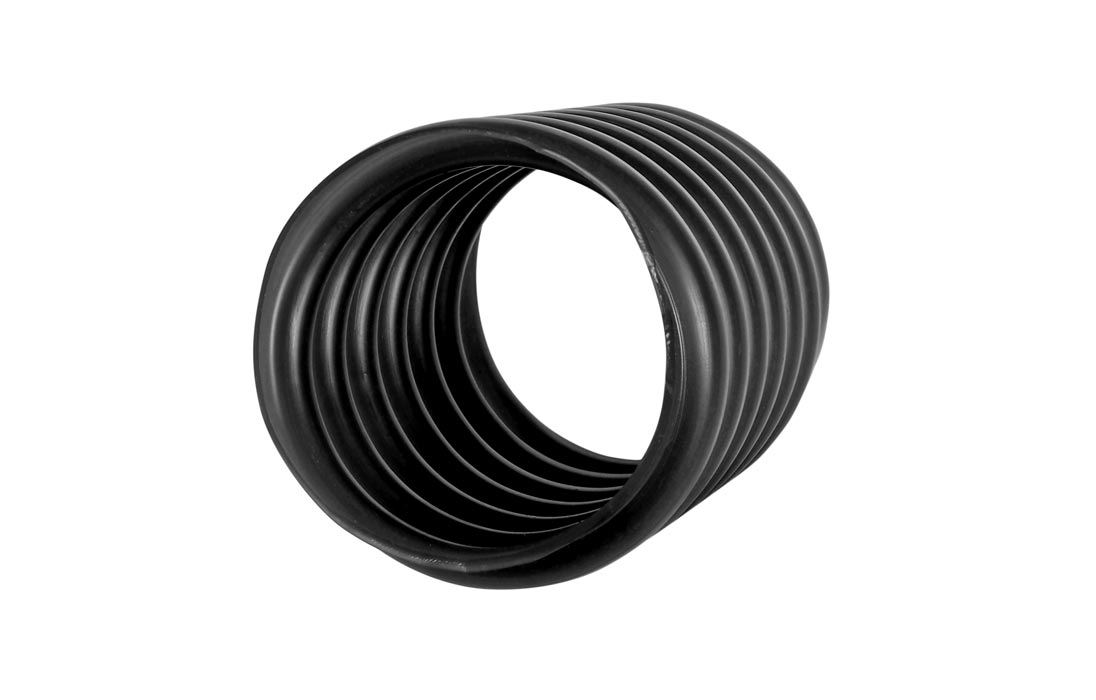

Муфта соединительная резьбовая ССД-Пайп 160 мм внешний вид 3

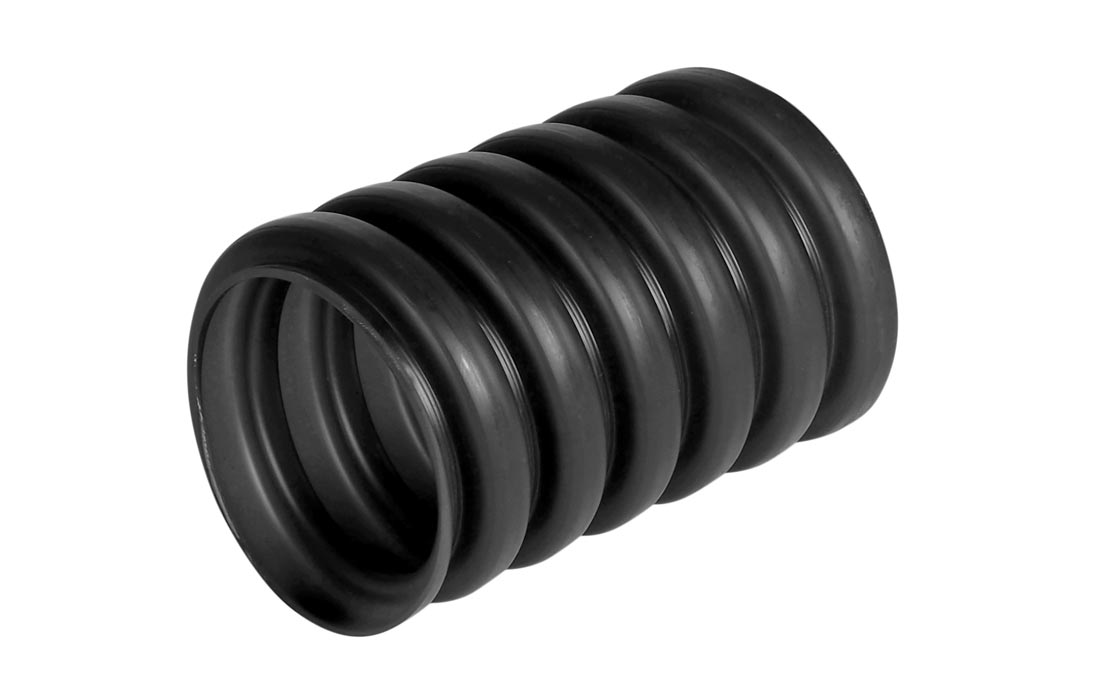

Муфта соединительная резьбовая ССД-Пайп 160 мм внешний вид 4

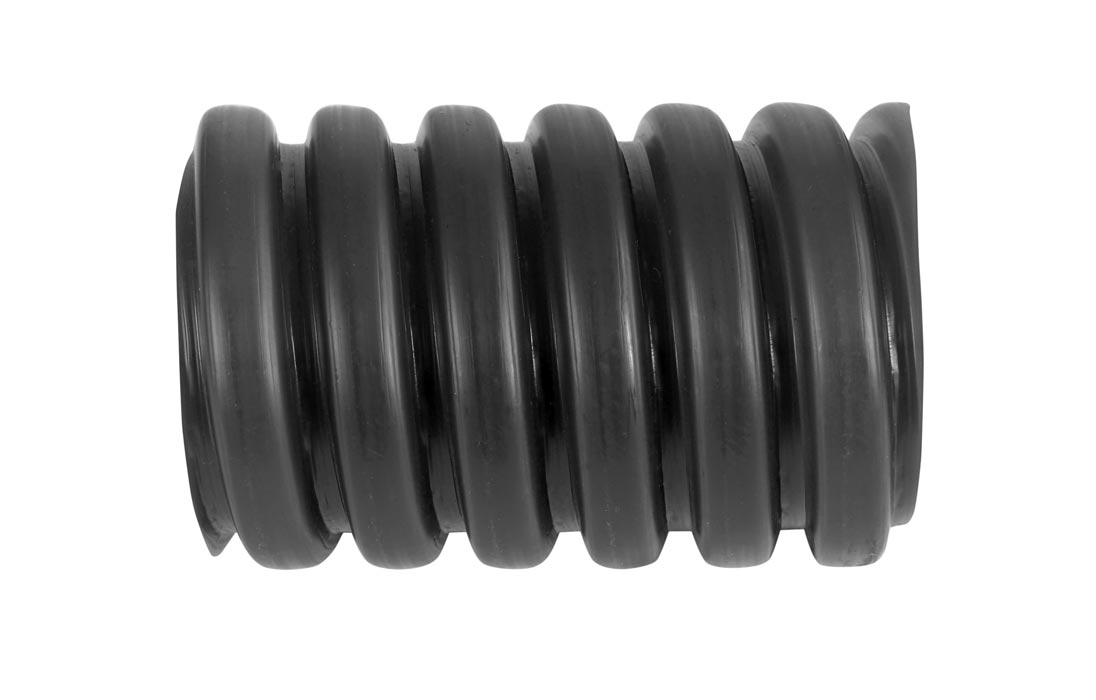

Муфта соединительная резьбовая ССД-Пайп 160 мм внешний вид 5

Описание (PDF)

Труба полимерная жесткая гофрированная спиральная (ТПЖГС) или «ССД-Пайп» предназначена для строительства кабельной канализации в грунте, с последующей прокладкой кабелей связи (электрических и оптических), силовых кабелей и проводов напряжением до 10 кВ, кабелей управления, сигнально-блокировочных кабелей железных дорог и их защиты от механических воздействий, а также воздействия агрессивной окружающей среды.

Высокая кольцевая жесткость спиральной трубы допускает укладывать её в зоне повышенных нагрузок (под автомобильными дорогами, железнодорожными пересечениями). Гибкость трубы позволяет создавать трассы сложных конфигураций, обеспечивать резкие углы поворота в плане и профиле без использования смотровых устройств.

Резьбовое соединение «труба-труба» при помощи муфты исключает риски разрыва трасс в местах соединения во время монтажа и непосредственно в грунте. Витой профиль трубы упрощает протяжку кабеля при резких углах поворота изделия в плане и профиле и минимизирует усилия, необходимые для протаскивания Внутренняя конструкция трубы упрощает работы с помощью УЗК (Устройство для заготовки каналов), позволяет протягивать последующее количество кабелей до полного наполнения внутреннего диаметра.

Конструкция внутреннего профиля спиральновитой трубы «ССД-Пайп» имеет ряд достоинств:
- облегченная протяжка, за счет уменьшения площади соприкосновения кабеля или заготовки с трубой;
- возможность создания сложной конфигурации трассы с резкими углами поворота, при которой протяжку кабеля или заготовки облегчает особая геометрия спиральных витков;
- один равномерный внутренний диаметр трубопровода на всем протяжении, от колодца до колодца, в отличие от других трубных решений, когда например, при сварке отрезков трубы происходит сужение внутреннего диаметра канала за счет образования «наплыва» полиэтилена.
Следствием сужения внутреннего диаметра за счет образования «наплыва» полиэтилена через каждые 12-13 метров, является создание «благоприятных» условий для заиливания и непроходимости канала во многих местах трубопровода. В отличие от этого, внутренний профиль трубы «ССД-Пайп» не отягощен таким недостатком, и подлежит стандартной эксплуатации каналов кабельной канализации.
В дополнении, для облегчения протяжки кабеля в частично заполненных каналах, специалистами компании было создано приспособление – насадка для УЗК «Ромашка», конструкция которой была разработана с учетом особенностей внутреннего профиля трубы «ССД-Пайп».

Труба соответствует ГОСТ Р МЭК 61386.24-2014, производится согласно ТУ 22.21.21-082-27564371 – 2017.


В корзину
шт
Прайс-лист
Цена розничная, с НДС на 28.01.2022 520.37 руб.
Мелкий опт нет
Оптовая скидка 0%
Цена оптовая, с НДС по запросу
Партнерская скидка нет
Цена розничная, без НДС на 28.01.2022 433.64 руб.
Мелкий опт нет
Оптовая скидка 0%
Цена оптовая, без НДС по запросу
Партнерская скидка нет
Наличие
Центральный склад (МО, Домодедово) 52 шт
Склад ЖБИ (Москва) 0 шт
Региональный склад (Новосибирск) 0 шт
Региональный склад (Екатеринбург) 0 шт
Срок поставки
В наличии
Параметры товара
Характеристики
Материал ПНД
Тип соединения Резьбовое
Прочность соединения на разрыв, кгс 710
Диаметр наружный, мм 173
Диаметр внутренний, мм 139
Длина изделия (L), мм 250
Масса, кг 0,36
Комплектация
Муфта резьбовая 1 шт.
Логистические параметры
Объем, м3: 0,008460
Вес, кг.: 0,5
