Щиток заземления ССД
Номенклатурный номер:
120809-00006
Скопировано в буфер обмена
Описание (PDF)
Предназначен для заземления брони кабелей связи при вводе их в здания АТС. Используется как на электрических, так и на оптических кабелях связи.

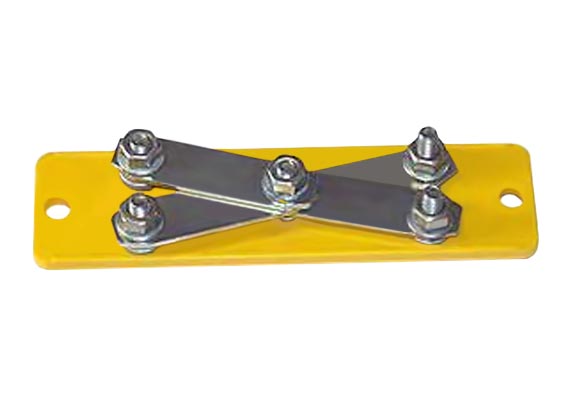

Представляет собой диэлектрическую пластину с отверстиями, в которые вставляются пять болтов с гайками и шайбами. Болты используются в качестве клемм. Решение о применении болтов в этом качестве принято для обеспечения отвода на заземление максимального возможного тока. Например, тока молнии, которая может попасть в кабель.
К одному из болтов подключается провод, приходящий от контура заземления здания АТС. К остальным присоединяют провода от брони четырёх кабелей. Болты-клеммы соединяются стальными шинами.
Наличие пяти клемм позволяет использовать щиток в качестве щитка КИП-2.
Щиток заземления устанавливается на стенах или на металлоконструкциях помещений для ввода кабелей и других помещений АТС.
Если щиток заземления требуется установить на металлоконструкциях, то его ставят на «Щиток изолирующий» так, чтобы головки болтов-клемм не касались металлоконструкций.
В процессе эксплуатации болты-клеммы с подключёнными к ним проводами соединяются стальными шинами. При необходимости шины снимают и получают возможность на каждом кабеле в отдельности измерять сопротивление изоляции наружных оболочек ОК или защитных покровов типа «Шп» или «БбШп» на электрических кабелях связи.
При выполнении аварийно-восстановительных работ через провода заземления к броне кабелей можно подключать генераторы трассопоисковых приборов.
При подключении кабелей к щитку заземления рекомендуется использовать готовые изделия ССД – «Комплекты проводов заземления» с опрессованными наконечниками.
Прайс-лист
| Цена розничная, с НДС: на 19.04.2024 | 3 832.67 руб. |
| Мелкий опт: | 5 шт |
| Оптовая скидка: | 10% |
| Цена оптовая, с НДС: | 3 449.40 руб. |
| Цена розничная, Без НДС: на 19.04.2024 | 3 193.89 руб. |
| Мелкий опт: | 5 шт |
| Оптовая скидка: | 10% |
| Цена оптовая, без НДС: | 2 874.50 руб. |
Наличие
| Центральный склад (МО, Домодедово) | 20 шт |
| Склад ЖБИ (Москва) | 0 шт |
| Региональный склад (Новосибирск) | 10 шт |
| Региональный склад (Екатеринбург) | 0 шт |
Наличие у дистрибьюторов - 26 шт
Планируемое поступление на склад - 25 шт
Из них доступно к заказу - 25 шт
Из них доступно к заказу - 25 шт
Срок поставки
В наличии
Параметры товара
Характеристики
| Длина пластины, мм | 135 |
| Ширина пластины, мм | 36 |
| Толщина пластины, мм | 4,5 |
| Масса, г | 118 |
Комплектация
| Пластина диэлектрическая литая | 1 шт. |
| Шина стальная | 4 шт. |
| Болт М6-6gх20 нержавеющий | 5 шт. |
| Гайка М6 Din934А2 | 5 шт. |
| Шайба 6.08 кп. нержавеющая | 11 шт. |
Логистические параметры
| Объем, м3: | 0,000165 |
| Вес, кг.: | 0,115 |
