Станционная сторона ВОЛС


В данном разделе представлены продукты и решения высокой плотности монтажа оптических волокон, предназначенные для волоконно-оптических сетей, в которых суммарная ёмкость монтируемых в узлах сети оптических кабелей может составлять сотни и даже тысячи волокон. Это могут быть магистральные сети крупных операторов связи, сети операторов кабельного телевидения (CATV) и т.д.


Конструктивы, представленные в данном разделе, имеют стандартизованные типоразмеры и предназначены для ввода большого количества оптических кабелей (нескольких десятков и более), удобного монтажа, обслуживания и кросс-коммутации оптических волокон, организации входящих-исходящих и коммутационных кабелей ( патчкордов). Подобные решения могут применяться в центрах коммутации волоконно-оптических сетей операторов связи (АТС, ЦУС), в сетях кабельного ТВ, в сетях доступа FTTx с идеологией ≪волокно-до-дома≫ (микрорайона, рабочего стола, и т.д.), в пассивных оптических сетях (PON), в кроссовых помещениях крупных бизнес-центров и пр.

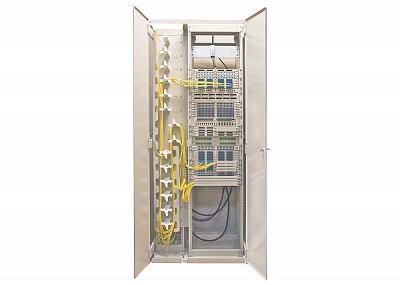

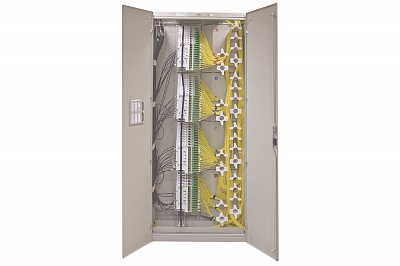

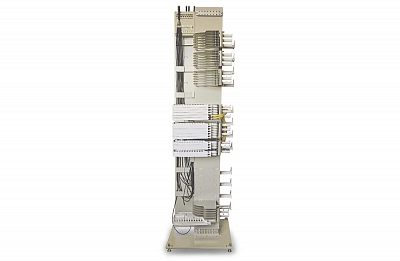

Шкафы и стойки высокой плотности монтажа ОВ целесообразно использовать при концентрации в одной аппаратной большого количества оптических портов (не менее 200). Максимальная ёмкость решения высокой плотности составляет, как правило, не менее 1000 ОВ в одном конструктиве высотой около 2 метров. Отличительной особенностью решений такого рода является дополнительная функциональность применительно к вводу оптических кабелей, монтажу ОВ и кросс-коммутации оптических портов патчкордами. Как правило, во внутреннем пространстве конструктива выделяются отдельные зоны для крепления многоволоконных кабелей, для сварки волокон и для выкладки и хранения запасов патчкордов, что сильно упрощает задачу монтажа и обслуживания (переключений) большого количества оптических портов. Кроме того, решение высокой плотности монтажа ОВ должно быть модульным и позволять наращивать емкость по мере роста сети и ввода новых кабелей.


Система кабельного менеджмента должна обеспечивать монтаж новых кабелей и переключение действующих без негативного влияния на ранее смонтированные волокна.
