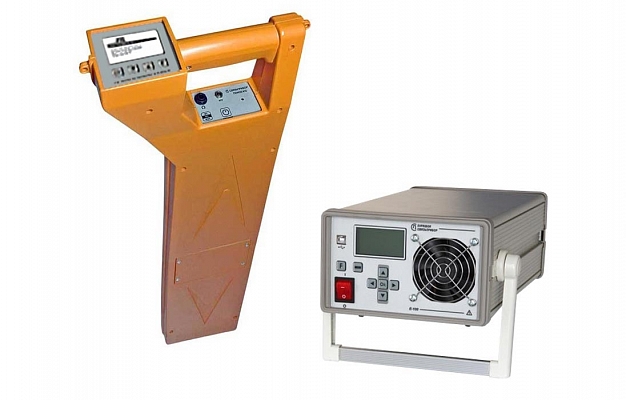

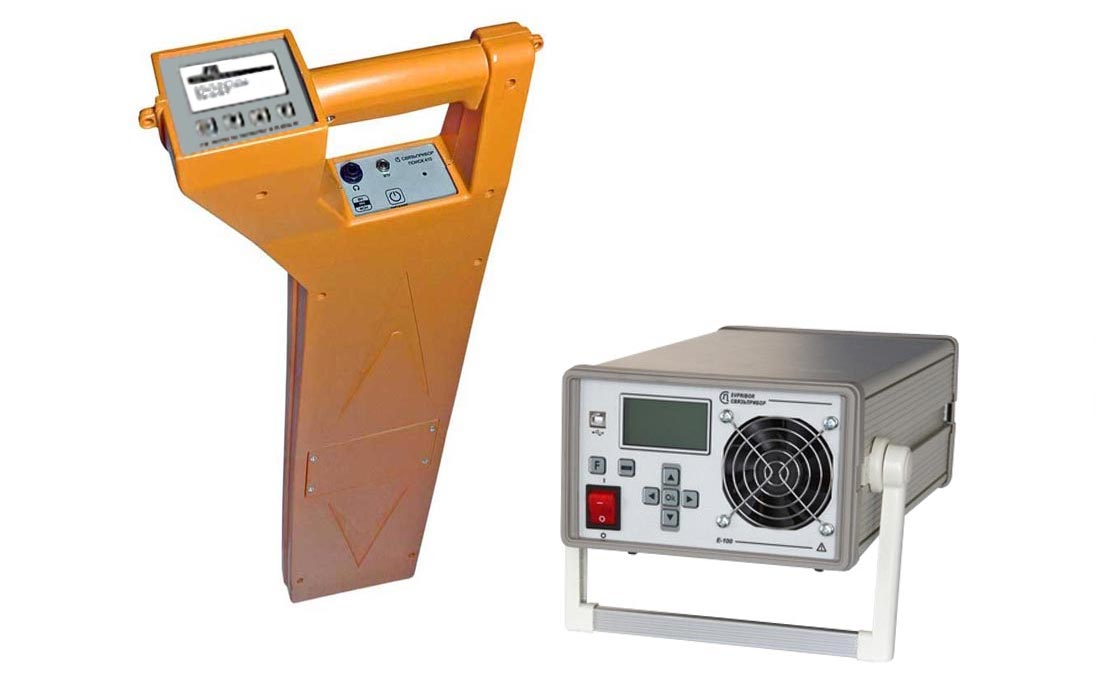

Трассоискатель Поиск-510 Мастер комплект с генератором E-100
Номенклатурный номер:
121001-00144
Скопировано в буфер обмена
Описание (PDF)
Является приемником сигнала, излучаемого подземной трассой. Работа может осуществляться в активном (при подключении генератора E-100) и в пассивном режиме. ПОИСК 510 MASTER в активном режиме работает на частотах 273 Гц, 2 187,5 Гц, 6 562,5 Гц, 26 250 Гц. В пассивном режиме трассо-дефектоискатель используется для контроля излучаемых частот в полосе от 10 до 26 000 Гц, а также для трассировки силовых кабельных линий с током промышленной частоты – 50 Гц.
Поиск трассы осуществляется по изображению на дисплее и звуковым способом (с помощью наушников и встроенного излучателя).
Особенности:
• Моноблочное исполнение: антенна с приемником располагается в едином корпусе.
• Возможность заказа прибора с разным типом дисплея:
➣контрастный LCD-дисплей - для работы при положительных температурах;
➣низкотемпературный, яркий и динамичный графический OLED-дисплей - для работы при отрицательных температурах.
• Режимы поиска:
➣«КАРТА КАБЕЛЯ» – с отображением положения кабеля относительно измерителя, с точностью поиска «по минимуму» и одновременным контролем кабеля «свой-чужой»;
➣«КАРТА КАБЕЛЯ + » и функция «КОМПАС» – с отображением направления кабеля относительно измерителя;
➣традиционный поиск по «максимуму», «минимуму» и «максимуму – с непрерывным цифровым контролем глубины залегания и тока;
➣спектр принимаемого сигнала и "живой звук" (без фильтрации) для поиска в пассивном режиме (без применения генератора) трасс силовых, релейных кабелей, нефте-газо-трубопроводов, сигналов СЦБ;
➣двухчастотные бесконтактные методы поиска повреждений изоляции («НЧ‑ВЧ», «ФАЗА»);
➣"СВОЯ ЧАСТОТА" – работа на любой частоте от 200 Гц до 35 000 Гц.
• Определение и запись в файл координат GPS с пометками измеренной глубины залегания и уровня сигнала (опционально).
• Обновление ПО через USB.
Прайс-лист
| Цена розничная, с НДС: на 19.04.2024 | 169 600.00 руб. |
| Мелкий опт: | 2 шт |
| Оптовая скидка: | 5% |
| Цена оптовая, с НДС: | 161 120.00 руб. |
| Крупный опт: | 10 шт |
| Оптовая скидка: | 8% |
| Цена оптовая, с НДС: | 156 032.00 руб. |
| Цена розничная, Без НДС: на 19.04.2024 | 141 333.33 руб. |
| Мелкий опт: | 2 шт |
| Оптовая скидка: | 5% |
| Цена оптовая, без НДС: | 134 266.67 руб. |
| Крупный опт: | 10 шт |
| Оптовая скидка: | 8% |
| Цена оптовая, без НДС: | 130 026.67 руб. |
Наличие
| Центральный склад (МО, Домодедово) | 0 шт |
| Склад ЖБИ (Москва) | 0 шт |
| Региональный склад (Новосибирск) | 0 шт |
| Региональный склад (Екатеринбург) | 0 шт |
Срок поставки
3-5 недель *
Параметры товара
Характеристики
| Тех. хар-ки трассо-дефектоискателя | |
| Активные частоты, Гц | 273,5 ± 1 Гц 2187,5 ± 1 6562,5 ± 3 26 250 ± 12 |
| Частоты, задаваемые пользователем, Гц | 200 - 35 000 |
| Полоса пропускания по уровню –3 дБ: | |
| - для частоты 26 250 Гц | 150 Гц |
| - для частоты 6562,5 Гц | 45 Гц |
| - для частоты 2187,5 Гц | 15 Гц |
| - для частоты 273,5 Гц | 2,5 Гц |
| Макс. определяемая глубина залегания трассы, м | 6 |
| Точность измерения глубины, м | ±5%+0,1 |
| Точность отыскания, мм | 100 |
| Поиск повреждения изоляции с переходным сопротивлением, кОм | 0 – 10 |
| Полоса пропускания без фильтра, режим «СПЕКТР», Гц | 10 - 26 000 |
| Питание | Аккумуляторы типа АА, Ni-Mh (4 шт.) |
| Время непрерывной работы при использовании аккумуляторов ёмкостью 2100 mА/ч, ч | 13 |
| Потребляемая мощность, Вт | 1,2 |
| Время зарядки аккумуляторных батарей, ч | 4 |
| Температура эксплуатации, °С | -20 ... +40 |
| Габаритные размеры, мм | 257х88х685 |
| Масса, кг | 1,9 |
| Тех. хар-ки генератора | |
| Рабочие частоты генератора (предустановленные), Гц | 273,5 ± 0,5 2187,5 ± 1 6562,5 ± 2 26 250 ± 3 |
| Диапазон рабочих частот генератора, Гц | 300 - 40 000 |
| Диапазон автоматического согласования с сопротивлением нагрузки, Ом | 1 - 100 |
| Макс. выходная мощность, Вт | 100 |
| Макс. выходной ток, А | 20 |
| Максимальное выходное напряжение, В | 100 |
| Форма выходного сигнала | Синус |
| Питание | от сети переменного напряжения (50 Гц, 220 В ± 20%) от внешнего аккумулятора 12-24 В, 15 А |
| Температура эксплуатации, °С | -20...+50 |
| Габаритные размеры, мм | 210х125х360 |
| Масса, кг | 3 |

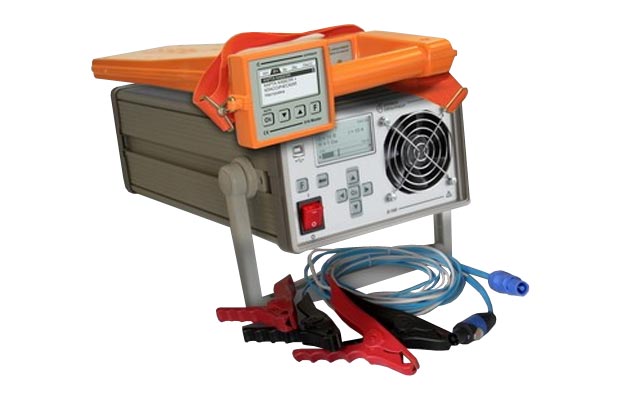

Комплектация
| Приемник 510 Master | 1 шт. |
| Руководство по эксплуатации приемника | 1 шт. |
| Сетевой адаптер для приемника | 1 шт. |
| Аккумуляторные батареи Ni-Mh типа «АА» | 4 шт. |
| Генератор E-100 | 1 шт. |
| Провод для подключения выхода генератора к кабелю | 1 шт. |
| Провод для подключения питания 12-24В | 1 шт. |
| Руководство по эксплуатации генератора | 1 шт. |
Логистические параметры
| Объем, м3: | 0,021000 |
| Вес, кг.: | 3 |
