Номенклатурный номер: 110610-00092 Скопировано в буфер обмена

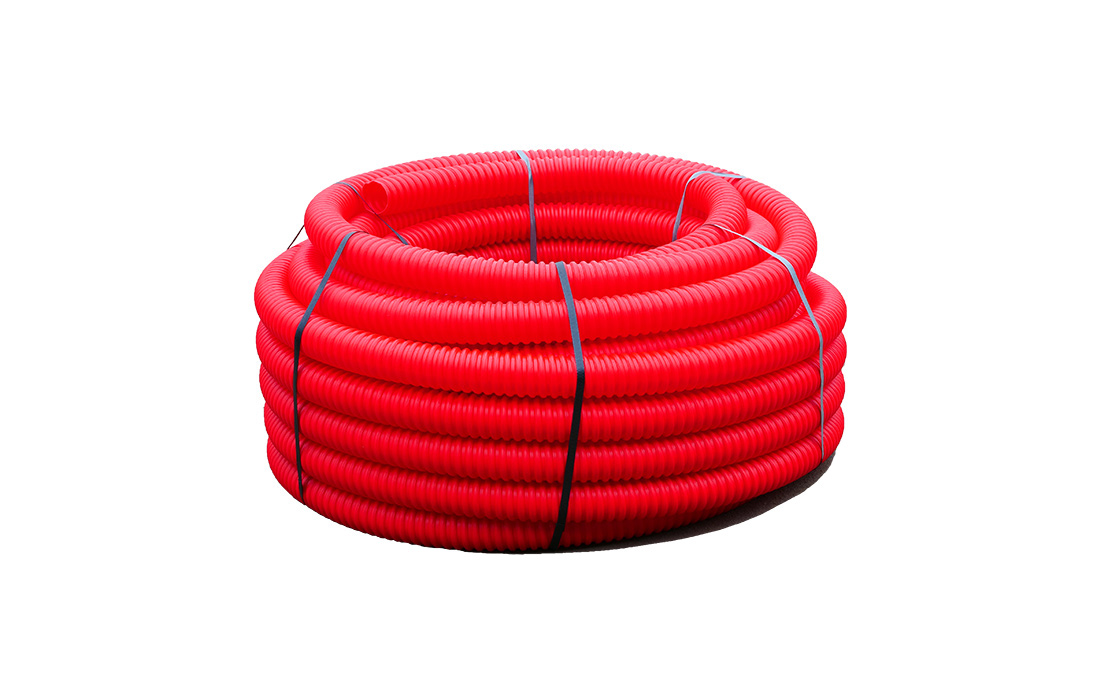

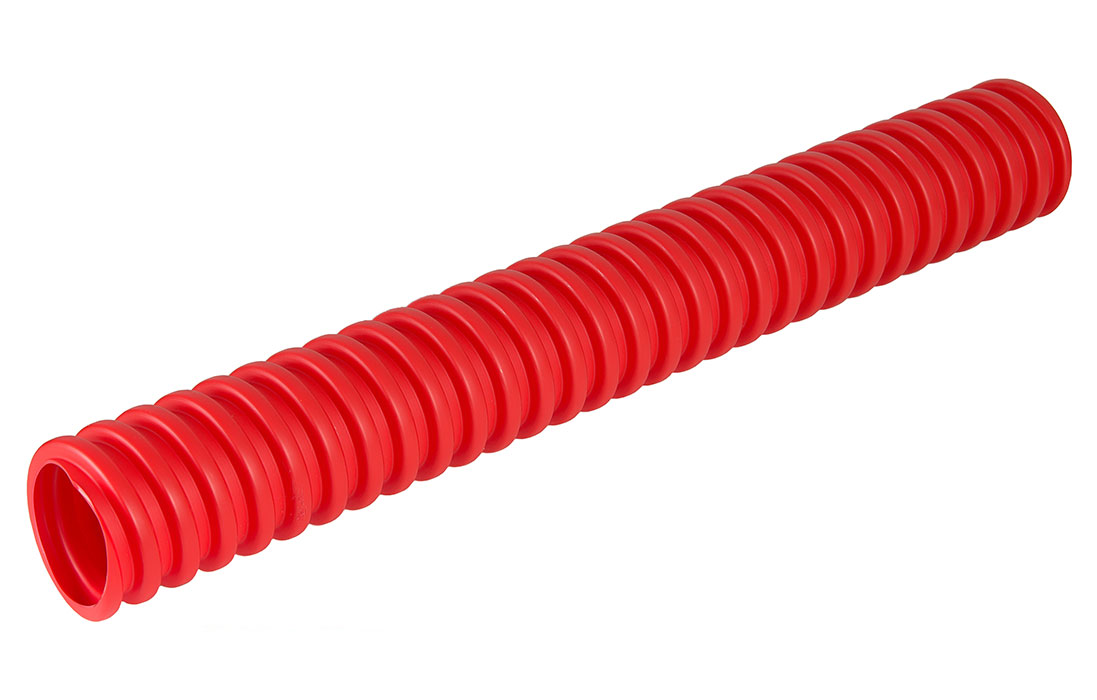

Труба ПНД гибкая для кабельной канализации д.75, 550Н, SN18 с протяжкой, 50м внешний вид 1

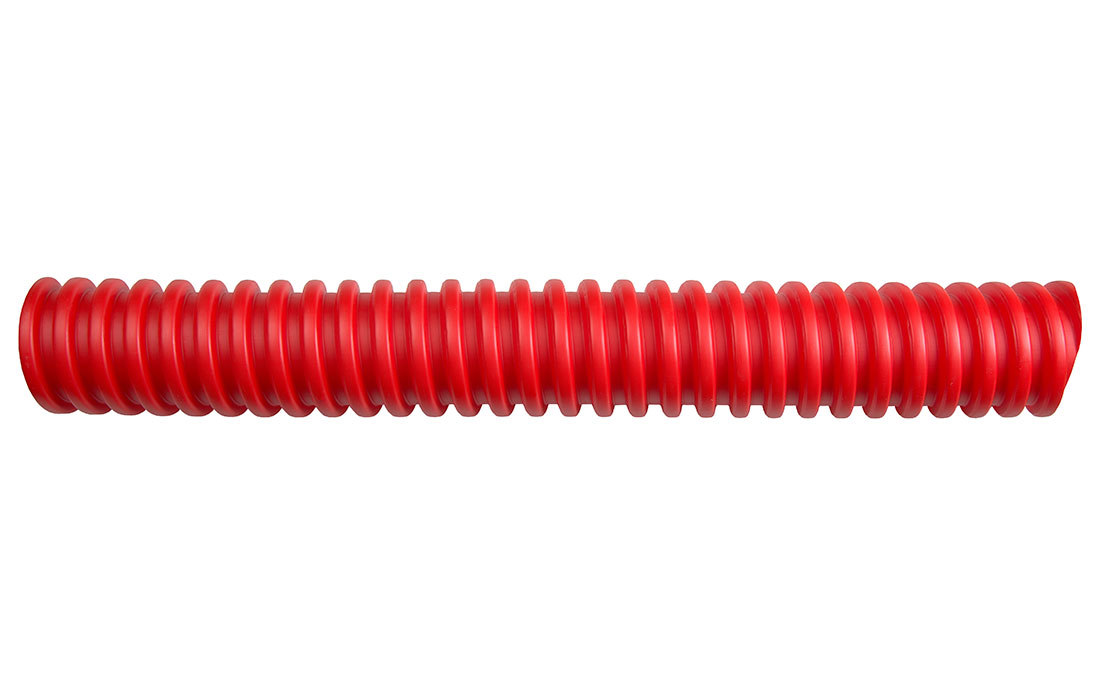

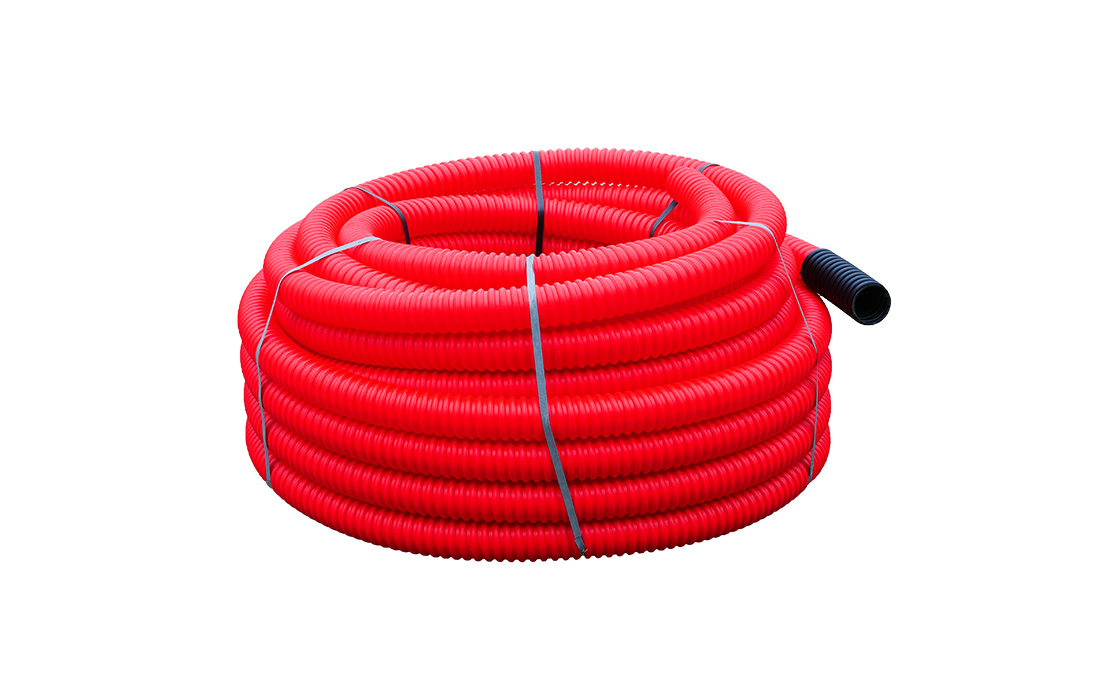

Труба ПНД гибкая для кабельной канализации д.75, 550Н, SN18 с протяжкой, 50м внешний вид 2

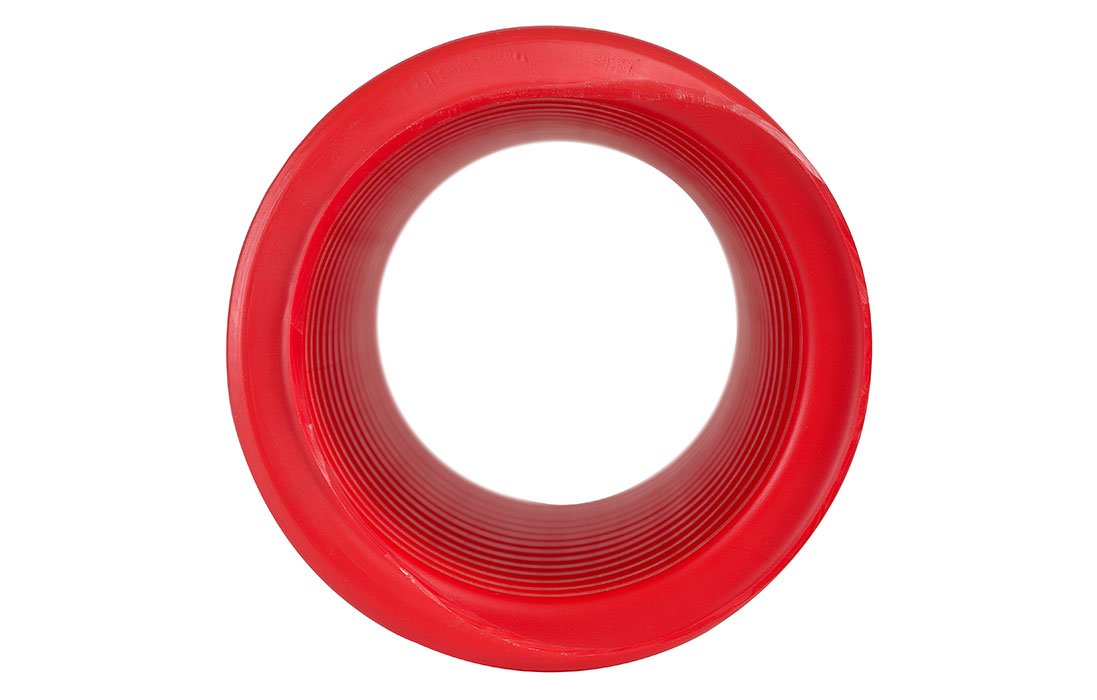

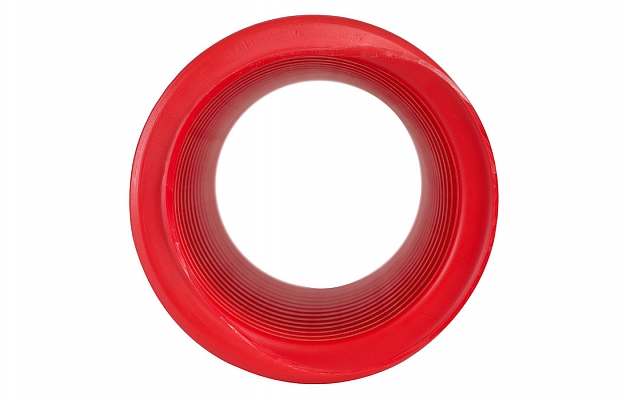

Труба ПНД гибкая для кабельной канализации д.75, 550Н, SN18 с протяжкой, 50м внешний вид 3

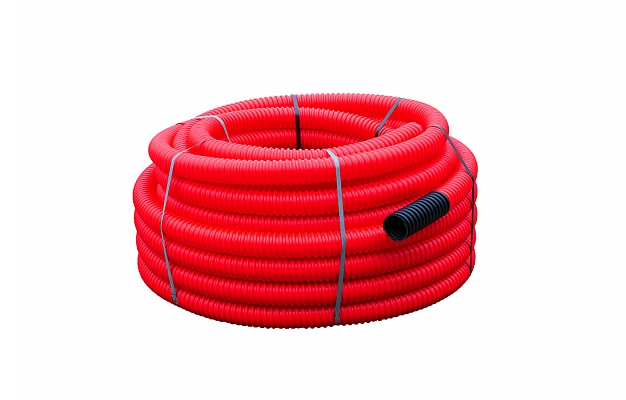

Труба ПНД гибкая для кабельной канализации д.75, 550Н, SN18 с протяжкой, 50м внешний вид 4

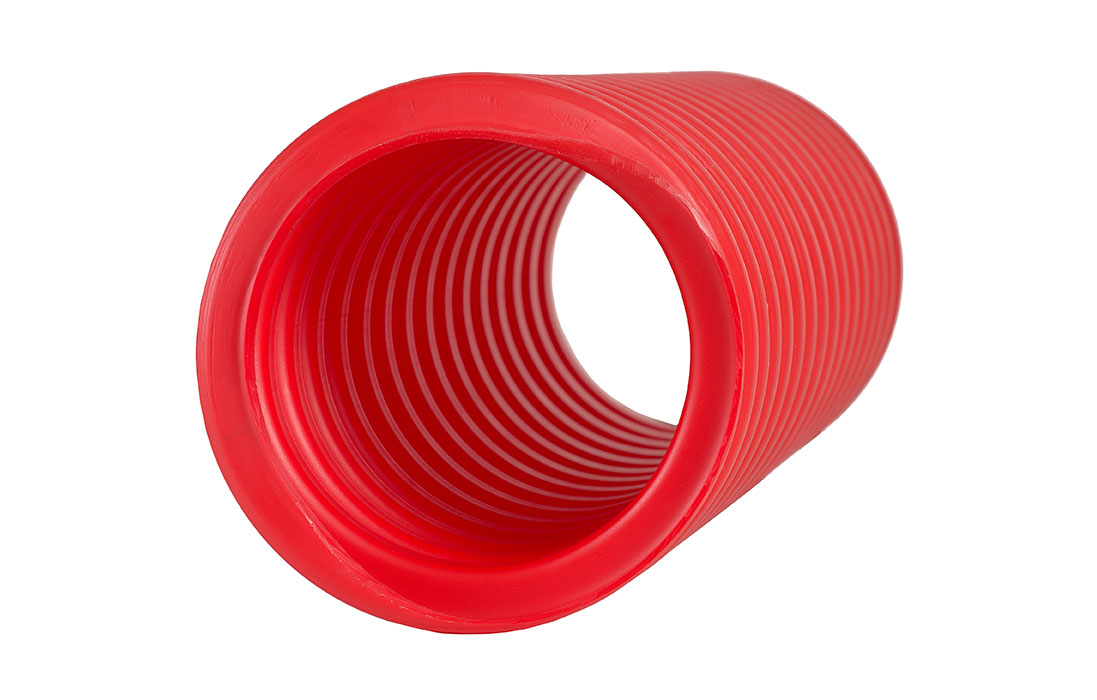

Труба ПНД гибкая для кабельной канализации д.75, 550Н, SN18 с протяжкой, 50м внешний вид 5

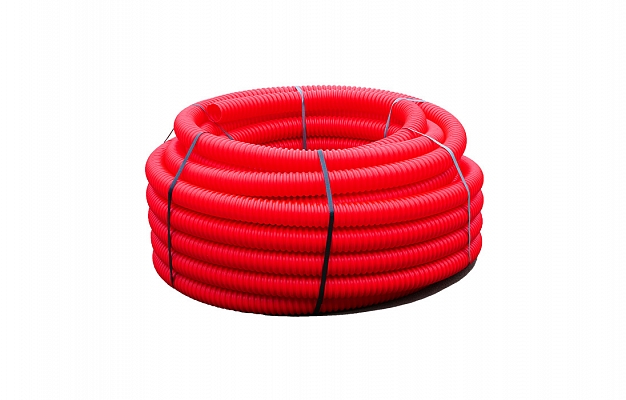

Труба ПНД гибкая для кабельной канализации д.75, 550Н, SN18 с протяжкой, 50м внешний вид 6

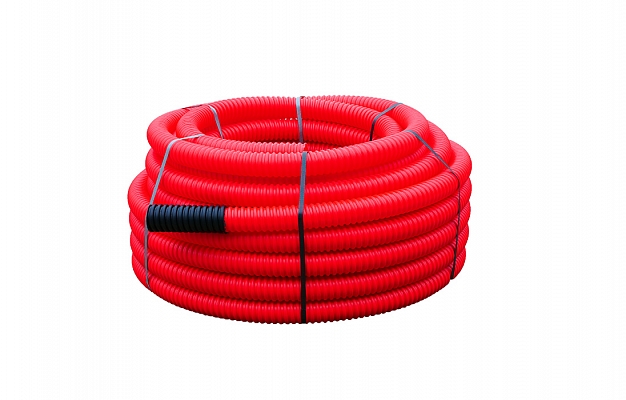

Труба ПНД гибкая для кабельной канализации д.75, 550Н, SN18 с протяжкой, 50м внешний вид 7

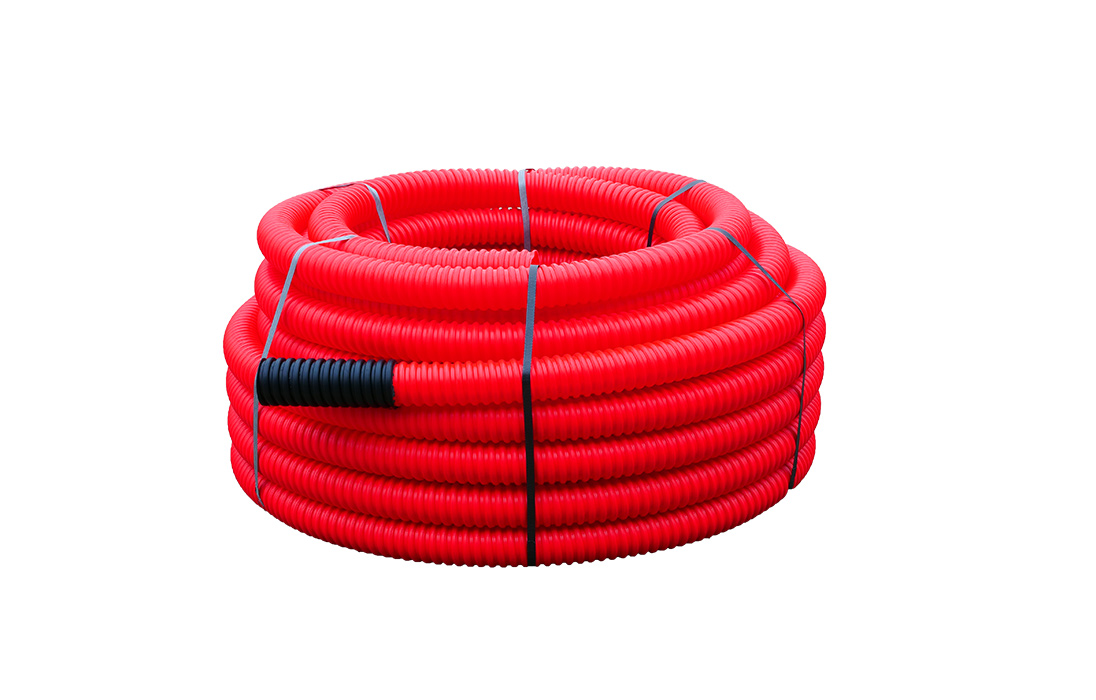

Труба ПНД гибкая для кабельной канализации д.75, 550Н, SN18 с протяжкой, 50м внешний вид 8

Описание (PDF)

Предназначена для строительства кабельной канализации в грунте, с последующей прокладкой кабелей связи (электрических и оптических), силовых кабелей и проводов, кабелей управления, сигнально-блокировочных кабелей железных дорог для их защиты от механического воздействия, а также воздействия агрессивной окружающей среды. Гибкость трубы позволяет создавать трассы сложных конфигураций, обеспечивать резкие углы поворота в плане и профиле без использования смотровых устройств.

Резьбовое соединение двух отрезков труб осуществляется с помощью спиральной муфты. Такое соединение является самым прочным и надежным, что исключает риск разрыва трубопровода в процессе эксплуатации при подвижке и просадке грунта. Данное решение обеспечивает целостность системы кабельной канализации в случаях непреднамеренного извлечения трубопровода из грунта строительной техникой.

Конструкция внутреннего профиля спиральновитой трубы имеет ряд достоинств. Во-первых, за счет уменьшения площади соприкосновения кабеля или заготовки с трубой, облегчается протяжка. Во-вторых, особая геометрия спиральных витков упрощает протяжку кабеля при резких углах поворота трубопровода. В-третьих, в отличие от других трубных решений, когда например, при сварке отрезков трубы происходит сужение внутреннего диаметра канала за счет образования грата (наплыва оплавленного полиэтилена), внутренний диаметр трубопровода из спиральной трубы на всем протяжении, от колодца до колодца, имеет один равномерный диаметр. В-четвертых, дополнительно к сужению внутреннего диаметра, факт образования грата через каждые 12-13 метров, создает условия для заиливания и непроходимости канала. В отличие от этого, внутренний профиль трубы ССД-Пайп не отягощен таким недостатком, и подлежит стандартной эксплуатации каналов кабельной канализации. В-пятых, такая специальная разработка компании как – насадка для УЗК «Ромашка», спроектированная с учетом особенностей внутреннего профиля спиральной трубы, облегчает протяжку кабеля в частично заполненных каналах.

Труба соответствует ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки кабелей. Часть 24. Трубные системы для прокладки в земле». Производится согласно ТУ 22.21.21-109-27564371-2021.


Перейти к сопутствующим товарам

В корзину
м
Прайс-лист
Цена распродажи:, с НДС: на 03.10.2023 210.00 руб.
Цена распродажи:, Без НДС: на 03.10.2023 175.00 руб.
Минимальная партия 50 м
Кратность партии 50 м
Параметры товара
Характеристики
Цвет Красный
Материал ПНД
Кольцевая жесткость (SN), кH/м² 18
Сопротивление сжатию, H 550
Радиус изгиба Не менее 3-х диаметров
Тип соединения Резьбовой
Возможность пневмопрокладки кабеля Нет
Прокладка методом ГНБ Нет
Наличие стальной протяжки Да
Диаметр стальной проволоки, мм 1,0
Коэффициент трения (кабель для канализации), не более 0,3
Диаметр наружный (OD), мм 76
Диаметр внутренний (ID), мм 61
Температура монтажа, °C -25…+60
Температура эксплуатации, °C -45…+90
Длина трубы в бухте, м 50
Масса бухты, кг 16
Комплектация
Труба в бухте с протяжкой (50 м) 1 шт.
Муфта соединительная резьбовая 1 шт.
Логистические параметры
Объем, м3: 0,009680
Вес, кг.: 0,38
