Номенклатурный номер: 110610-00033 Скопировано в буфер обмена

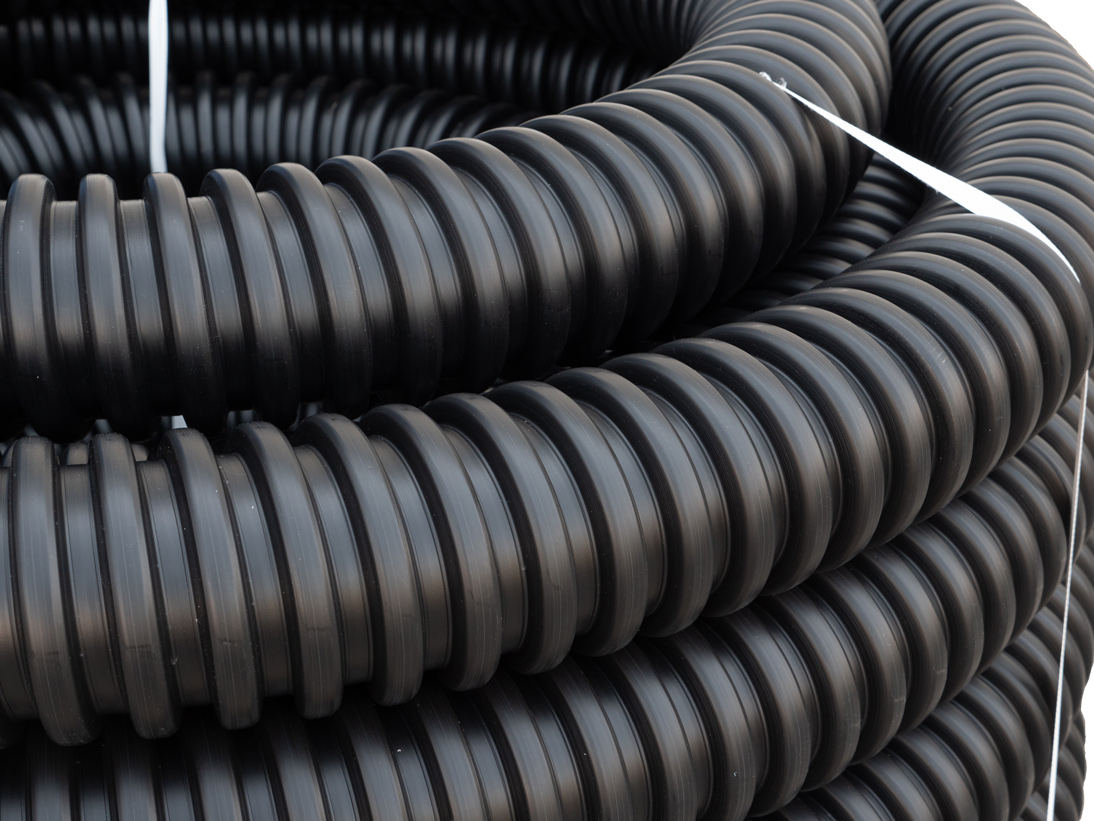

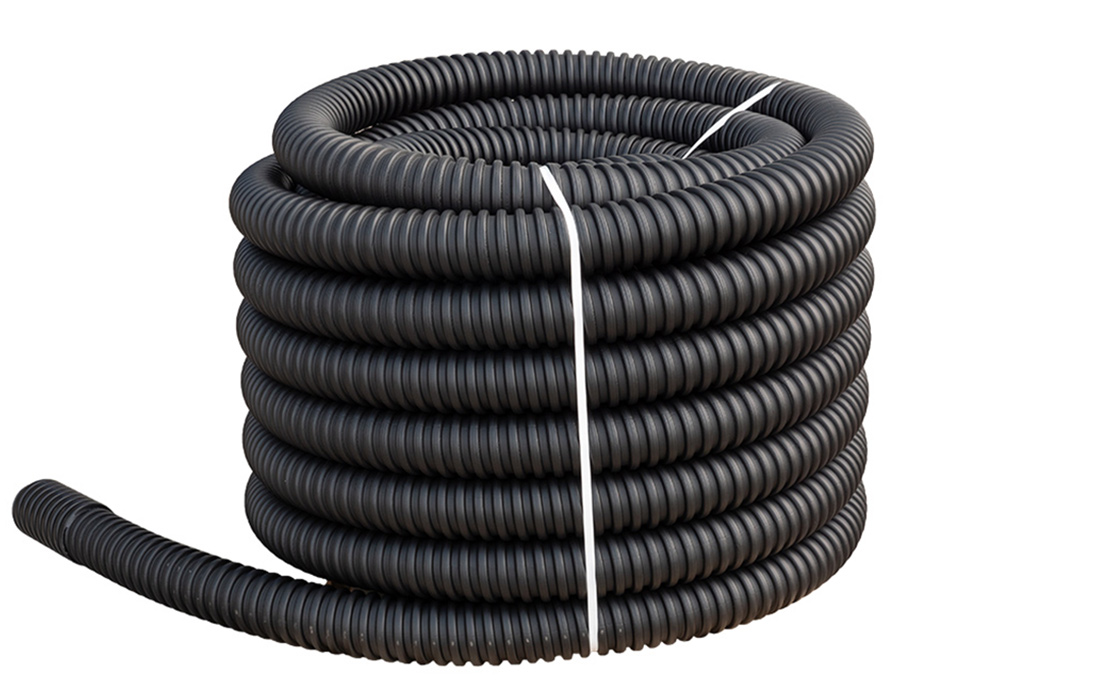

Труба ССД-Пайп OD=160 мм, 1300N, SN22, с протяжкой (бухта 26 м) внешний вид 1

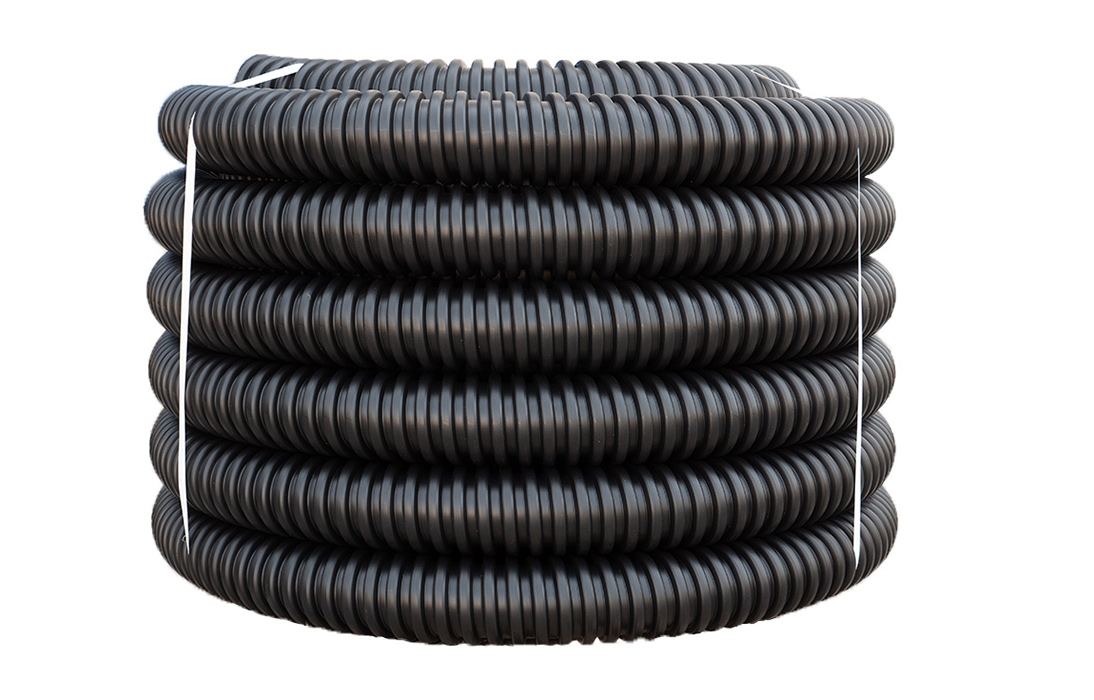

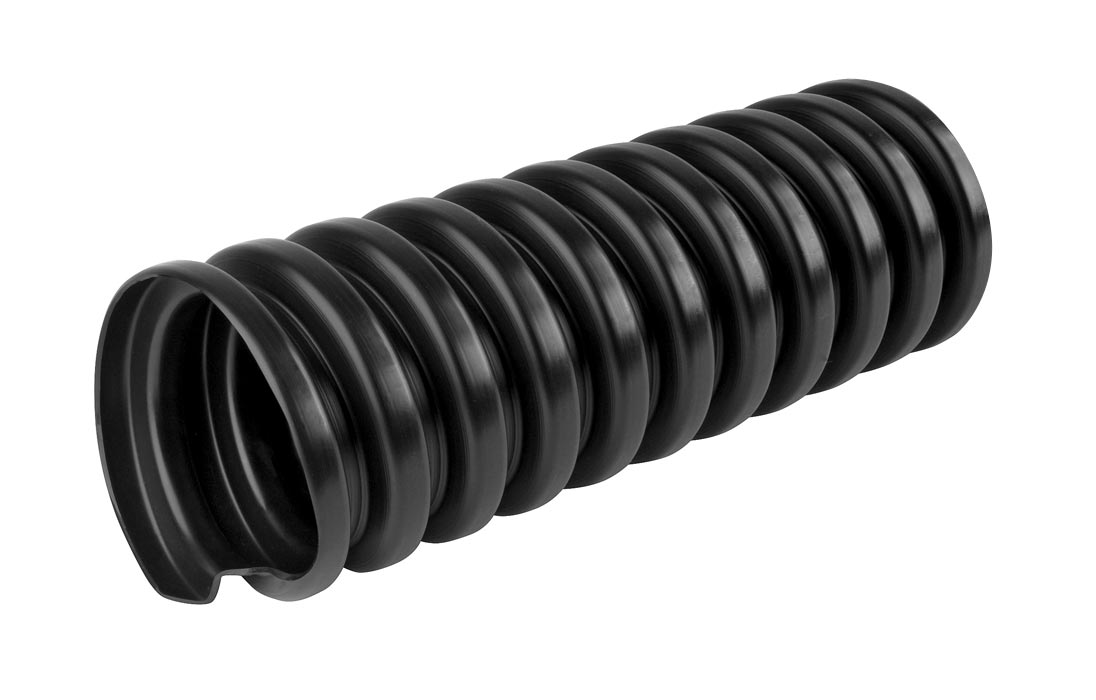

Труба ССД-Пайп OD=160 мм, 1300N, SN22, с протяжкой (бухта 26 м) внешний вид 2

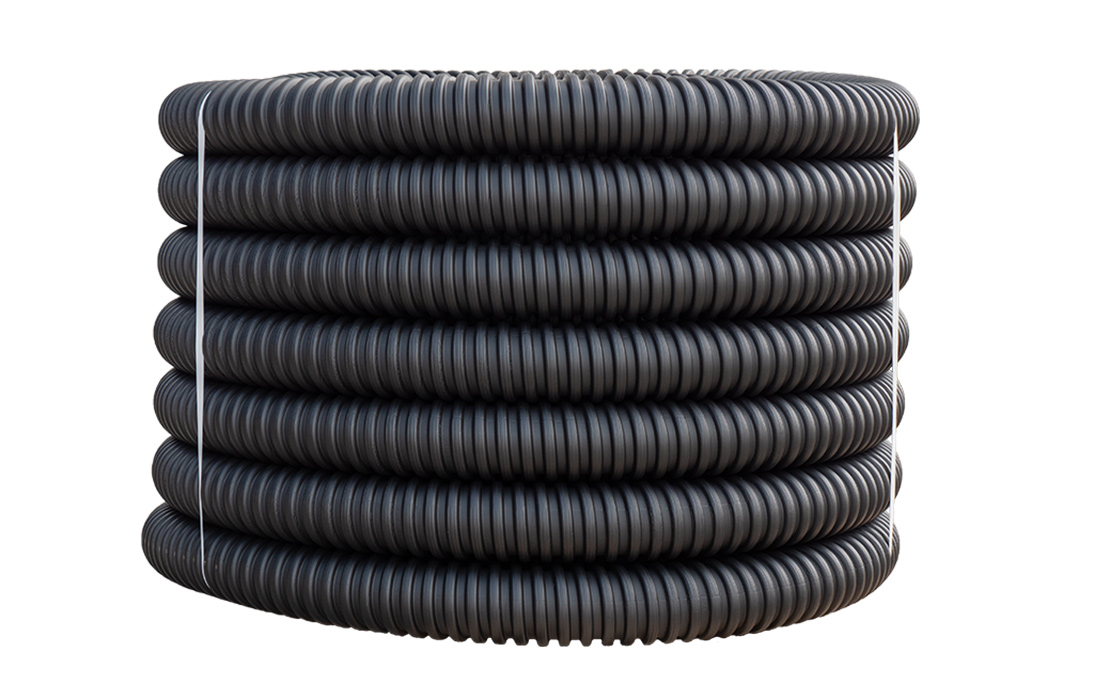

Труба ССД-Пайп OD=160 мм, 1300N, SN22, с протяжкой (бухта 26 м) внешний вид 3

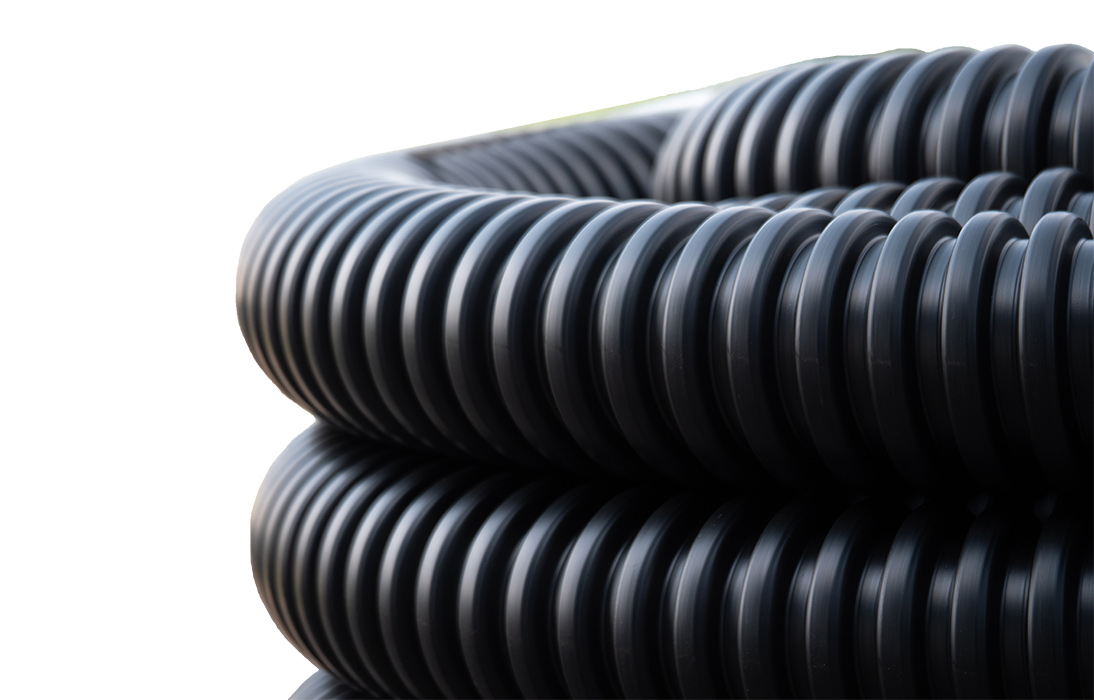

Труба ССД-Пайп OD=160 мм, 1300N, SN22, с протяжкой (бухта 26 м) внешний вид 4

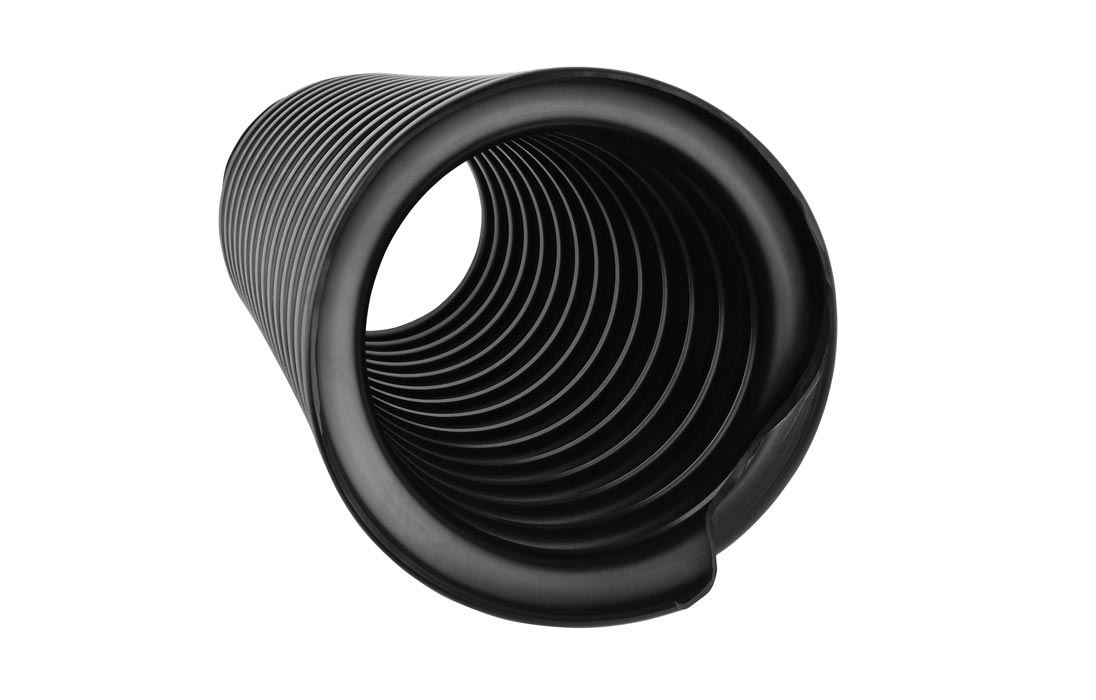

Труба ССД-Пайп OD=160 мм, 1300N, SN22, с протяжкой (бухта 26 м) внешний вид 5

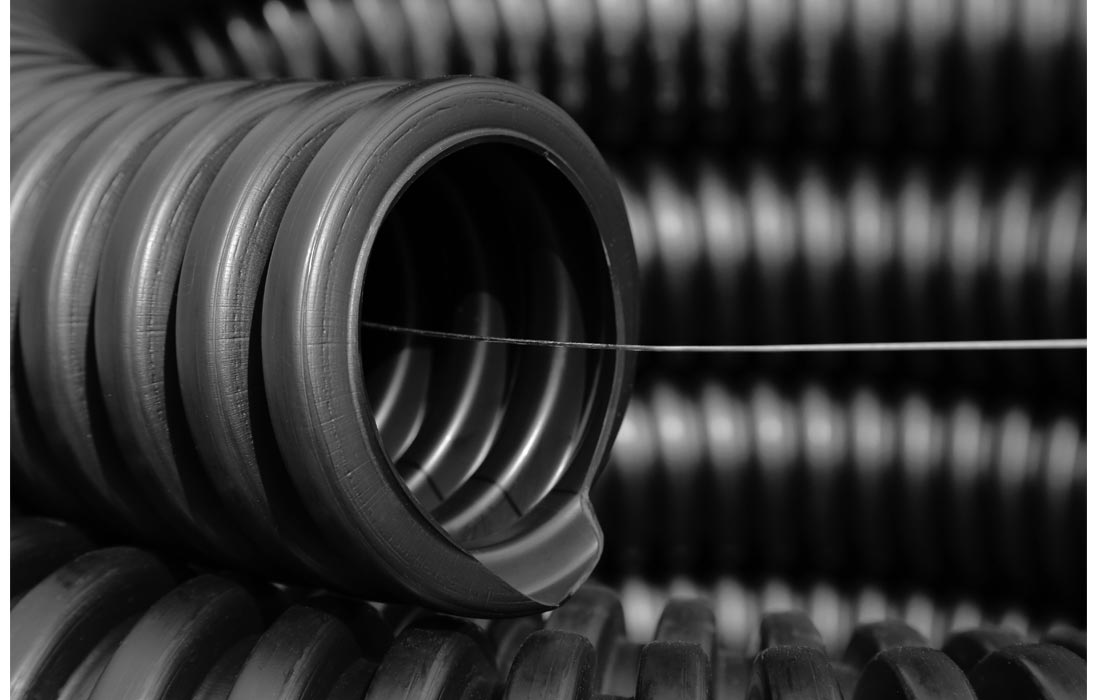

Труба ССД-Пайп OD=160 мм, 1300N, SN22, с протяжкой (бухта 26 м) внешний вид 6

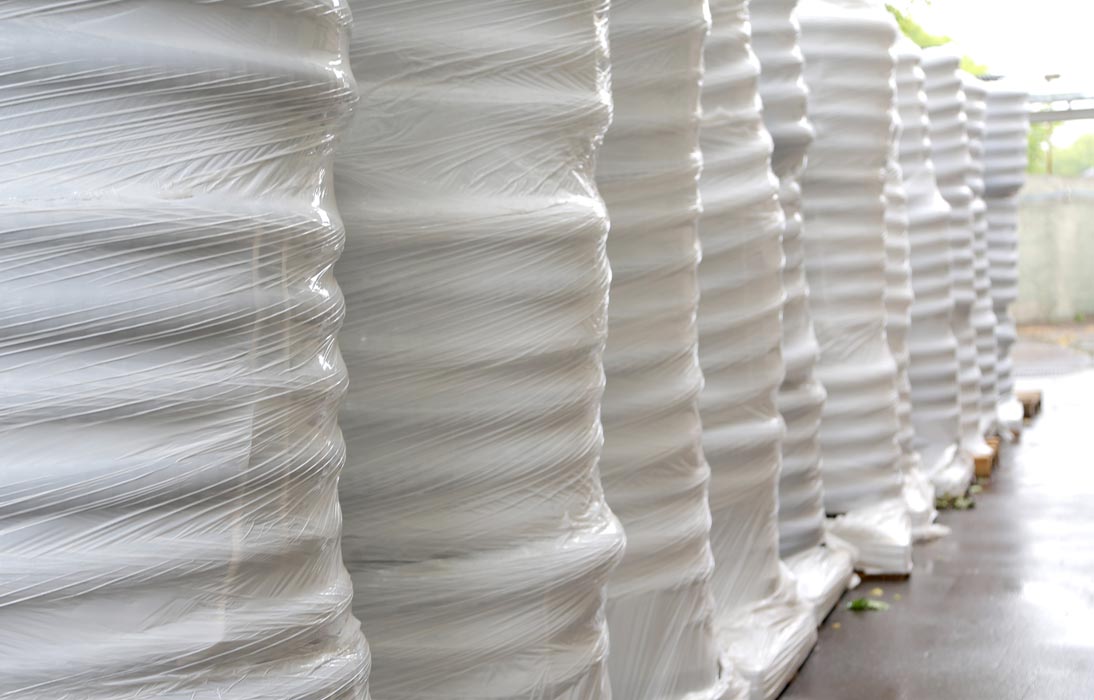

Труба ССД-Пайп OD=160 мм, 1300N, SN22, с протяжкой (бухта 26 м) внешний вид 7

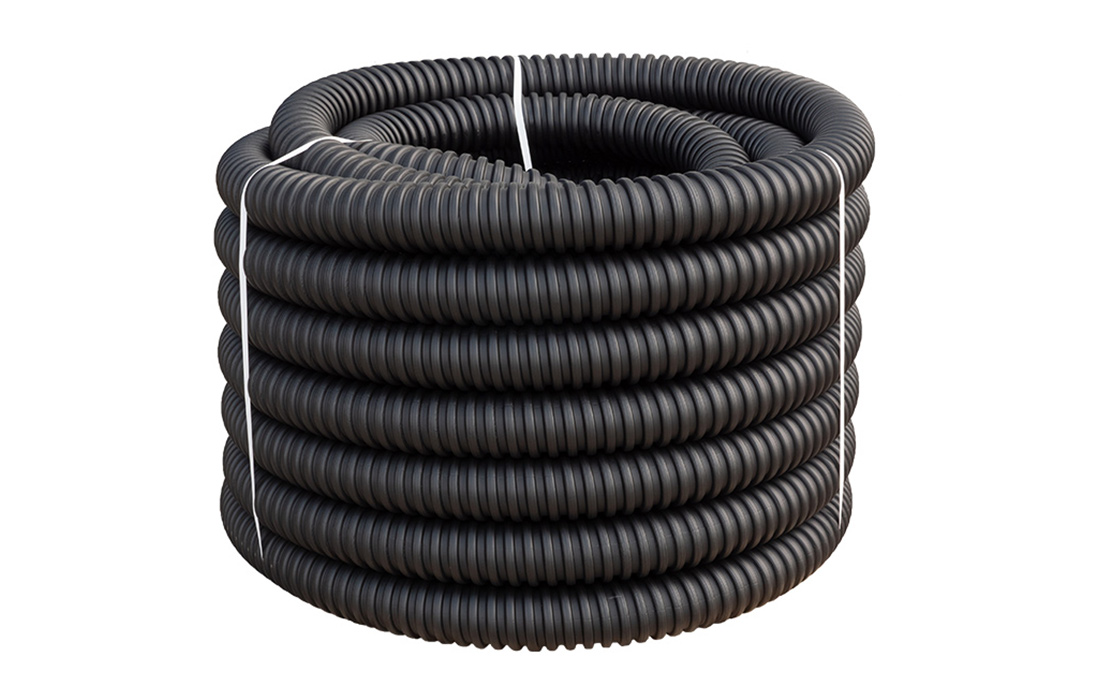

Труба ССД-Пайп OD=160 мм, 1300N, SN22, с протяжкой (бухта 26 м) внешний вид 8
Труба ССД-Пайп OD=160 мм, 1300N, SN22, с протяжкой (бухта 26 м) внешний вид 9
Труба ССД-Пайп OD=160 мм, 1300N, SN22, с протяжкой (бухта 26 м) внешний вид 10
Труба ССД-Пайп OD=160 мм, 1300N, SN22, с протяжкой (бухта 26 м) внешний вид 11

Описание (PDF)

Модель товара:   DWG RFA
Задать вопрос (5)

Труба полимерная жесткая гофрированная спиральная (ТПЖГС) или «ССД-Пайп» предназначена для строительства кабельной канализации в грунте, с последующей прокладкой кабелей связи (электрических и оптических), силовых кабелей и проводов, кабелей управления, сигнально-блокировочных кабелей железных дорог и их защиты от механических воздействий, а также воздействия агрессивной окружающей среды.

Высокая кольцевая жесткость спиральной трубы допускает укладывать её в зоне повышенных нагрузок (под автомобильными дорогами, железнодорожными пересечениями). Гибкость трубы позволяет создавать трассы сложных конфигураций, обеспечивать резкие углы поворота в плане и профиле без использования смотровых устройств.

Резьбовое соединение двух отрезков труб с помощью муфты является прочным и надежным, что исключает риск разрыва трубопровода в процессе эксплуатации при подвижке и просадке грунта. Данное решение обеспечивает целостность системы кабельной канализации в случаях непреднамеренного извлечения трубопровода из грунта специальной тяжелой техникой.

Конструкция внутреннего профиля спиральновитой трубы «ССД-Пайп» имеет ряд достоинств. Это:
- облегченная протяжка, за счет уменьшения площади соприкосновения кабеля или заготовки с трубой;
- возможность создания сложной конфигурации трассы с резкими углами поворота, при которой протяжку кабеля или заготовки облегчает особая геометрия спиральных витков;
- один равномерный внутренний диаметр трубопровода на всем протяжении, от колодца до колодца, в отличие от других трубных решений, когда например, при сварке отрезков трубы происходит сужение внутреннего диаметра канала за счет образования грата (наплыва) полиэтилена.

Следствием сужения внутреннего диаметра за счет образования грата полиэтилена через каждые 12-13 метров, является создание «благоприятных» условий для заиливания и непроходимости канала во многих местах трубопровода. В отличие от этого, внутренний профиль трубы «ССД-Пайп» не отягощен таким недостатком, и подлежит стандартной эксплуатации каналов кабельной канализации.

В дополнении, для облегчения протяжки кабеля в частично заполненных каналах, специалистами компании было создано приспособление – насадка для УЗК «Ромашка», конструкция которой была разработана с учетом особенностей внутреннего профиля трубы «ССД-Пайп».

Труба соответствует ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки кабелей. Часть 24. Трубные системы для прокладки в земле», а также ГОСТ Р МЭК 61386.1-2014 «Трубные системы для прокладки кабелей» (пп. 6.1.1 – 6.1.5, 6.3 – 6.4). Производится согласно ТУ 22.21.21-082-27564371 – 2017.


Перейти к сопутствующим товарам

В корзину
м
Минимальная партия 26 м
Кратность партии 26 м
Прайс-лист
Цена розничная, с НДС: на 29.03.2024 696.00 руб.
Мелкий опт: нет
Оптовая скидка: 0%
Цена оптовая, с НДС: по запросу
Цена розничная, Без НДС: на 29.03.2024 580.00 руб.
Мелкий опт: нет
Оптовая скидка: 0%
Цена оптовая, без НДС: по запросу
Параметры товара
Характеристики
Материал ПНД
Кольцевая жесткость (SN), кH/м² 22
Сопротивление сжатию, H 1300
Радиус изгиба не менее 3-х диаметров
Тип соединения Приемочная резьбовая муфта
Возможность протяжки кабеля (УЗК) Да
Возможность пневмопрокладки кабеля Нет
Способ прокладки ГНБ (альтернативная прокладка) Нет
Наличие стальной проволоки Да
Диаметр стальной проволоки, мм 1,0
Коэффициент трения (кабель для канализации), не более 0,3
Диаметр наружный (OD), мм 163
Диаметр внутренний (ID), мм 129
Температура монтажа, °C -25…+60
Температура эксплуатации, °C -55…+90
Длина трубы в бухте, м 26
Масса бухты, кг 36
Комплектация
Труба в бухте (26 м) 1 шт.
Муфта соединительная резьбовая 1 шт.
Логистические параметры
Объем, м3: 0,044308
Вес, кг.: 1,384615
Маркировка
ССД-Пайп название
OD=160 мм наружный диаметр
1300 сопротивление сжатию
N сопротивление удару
SN22 кольцевая жесткость
