Номенклатурный номер: 110610-00022 Скопировано в буфер обмена

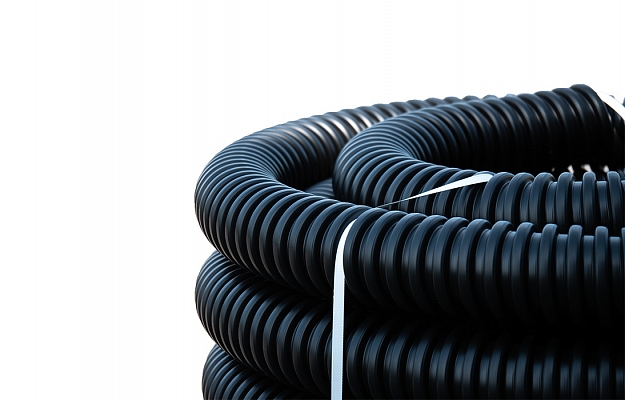

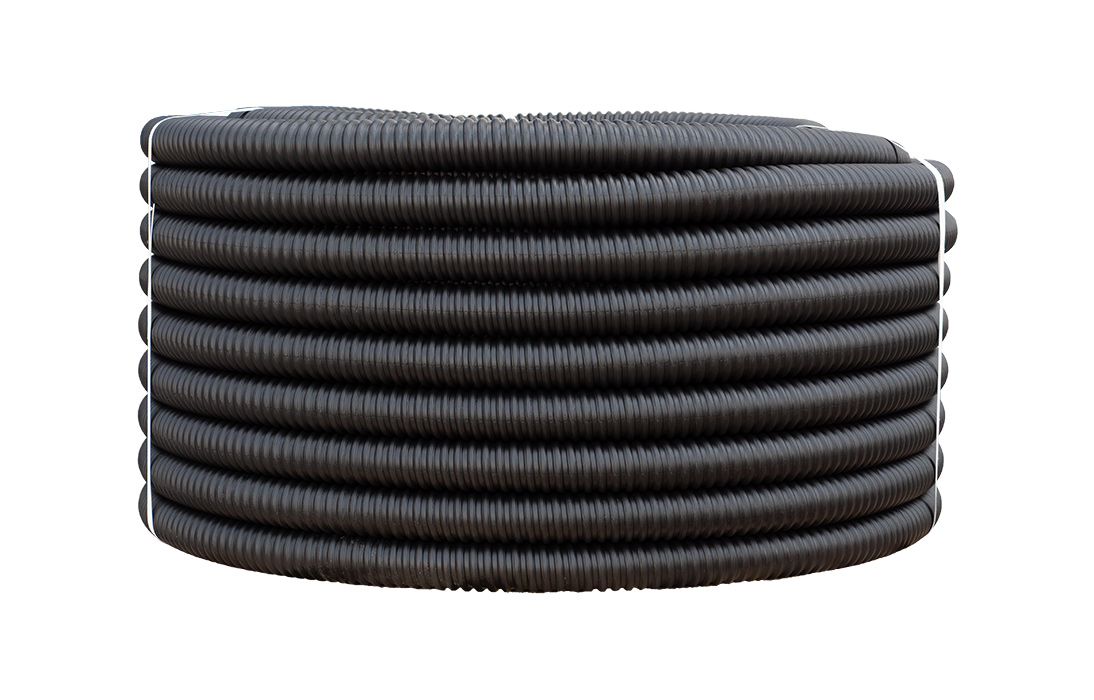

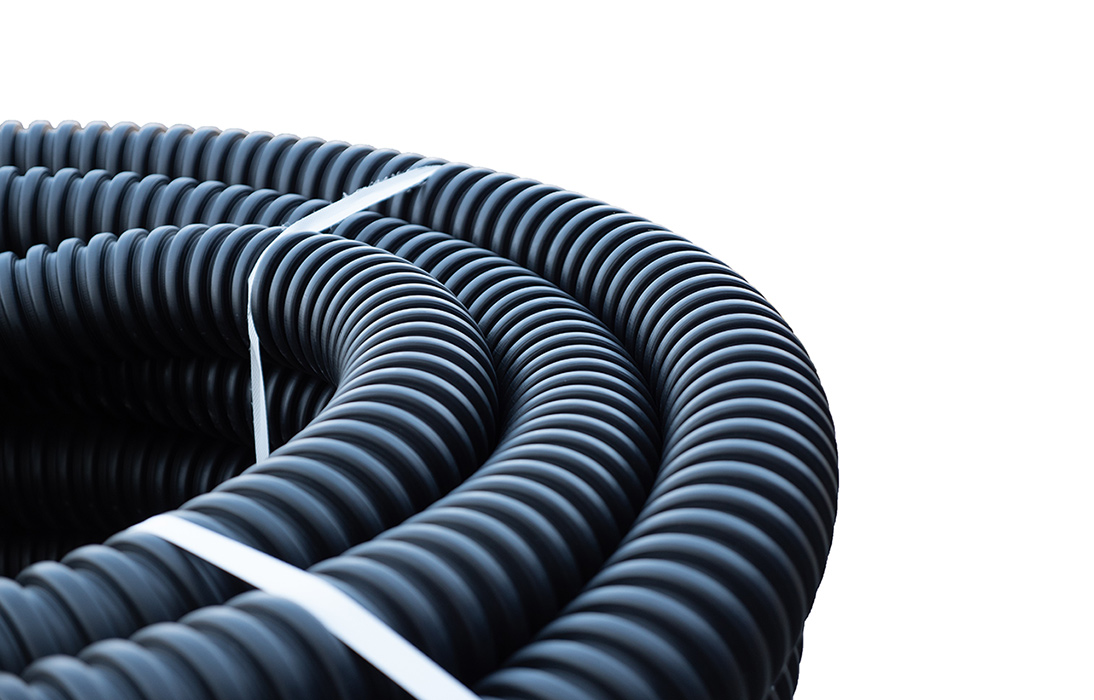

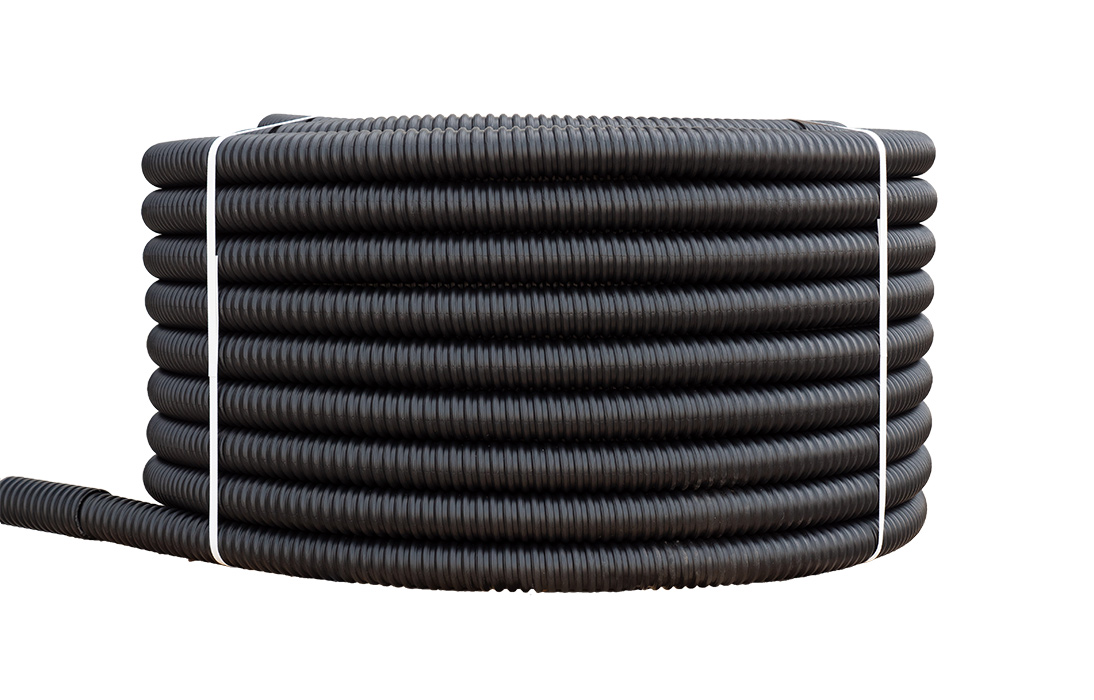

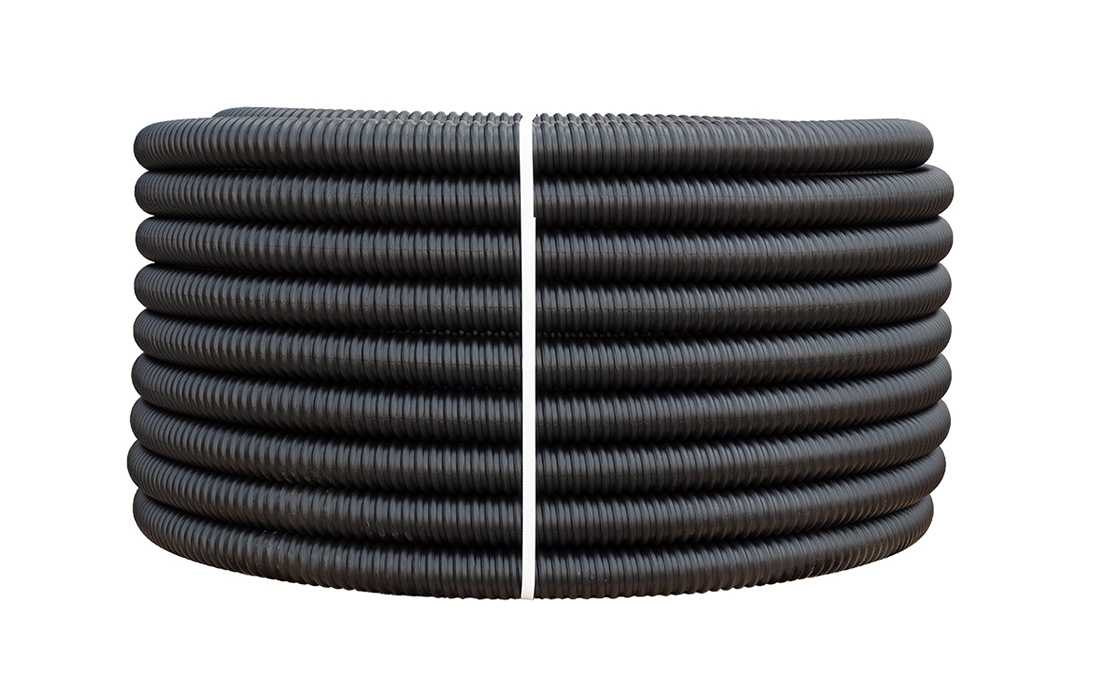

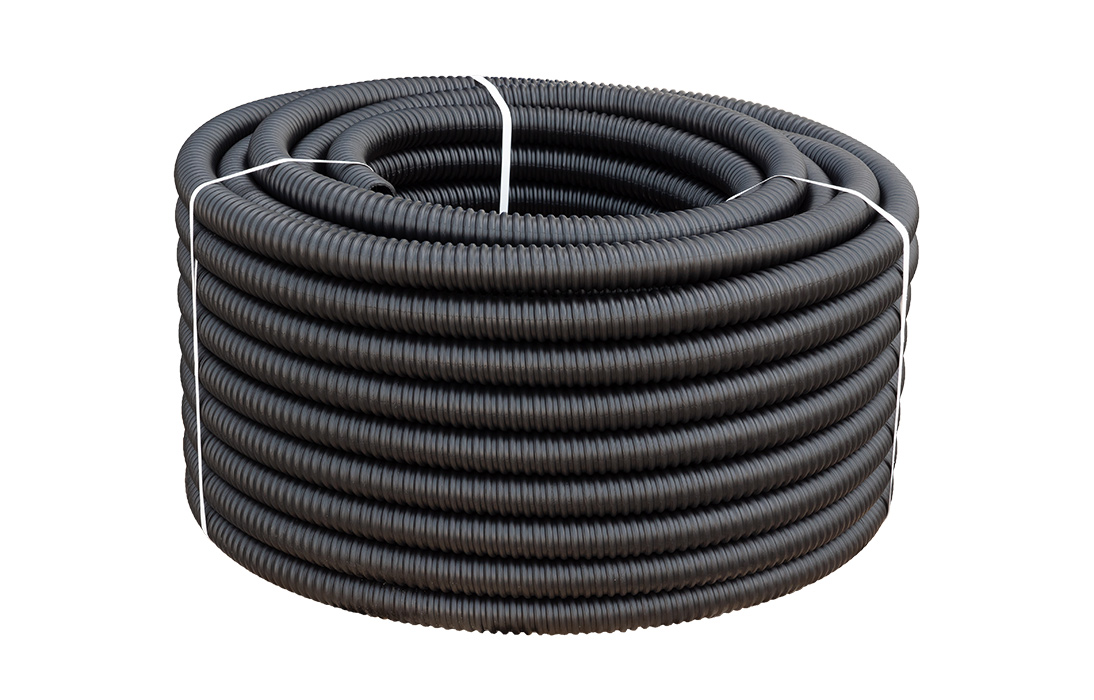

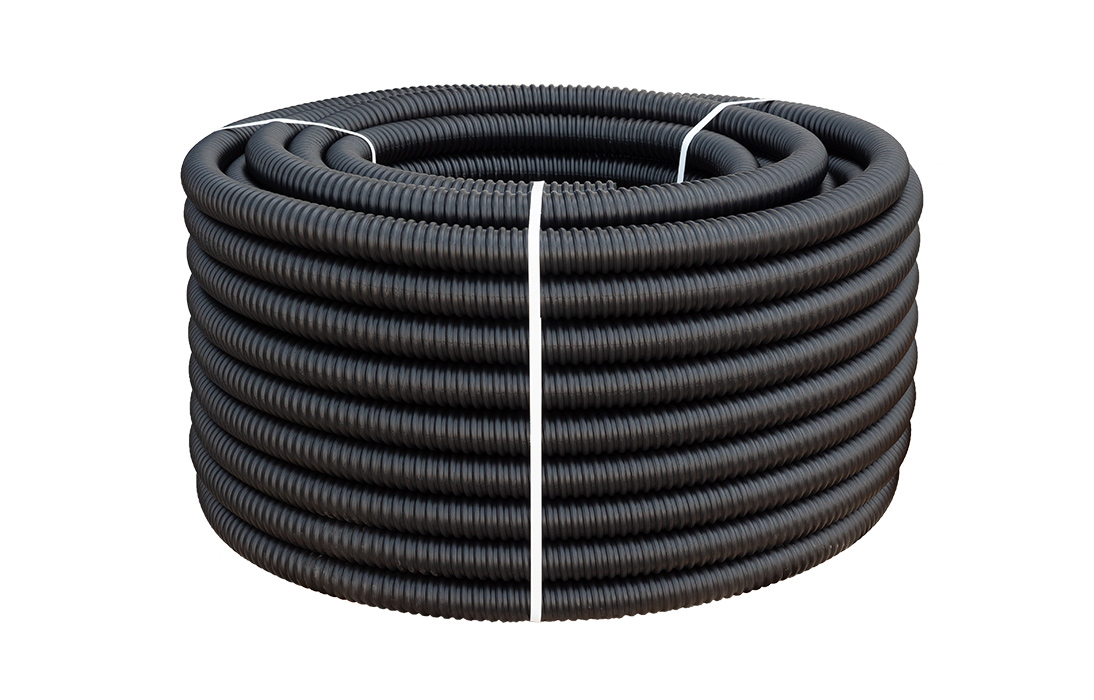

Труба ССД-Пайп OD=75 мм, 850N, SN22 (бухта 100 м) внешний вид 1

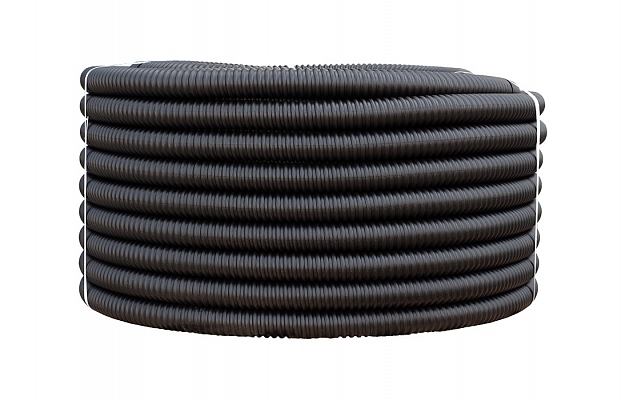

Труба ССД-Пайп OD=75 мм, 850N, SN22 (бухта 100 м) внешний вид 2

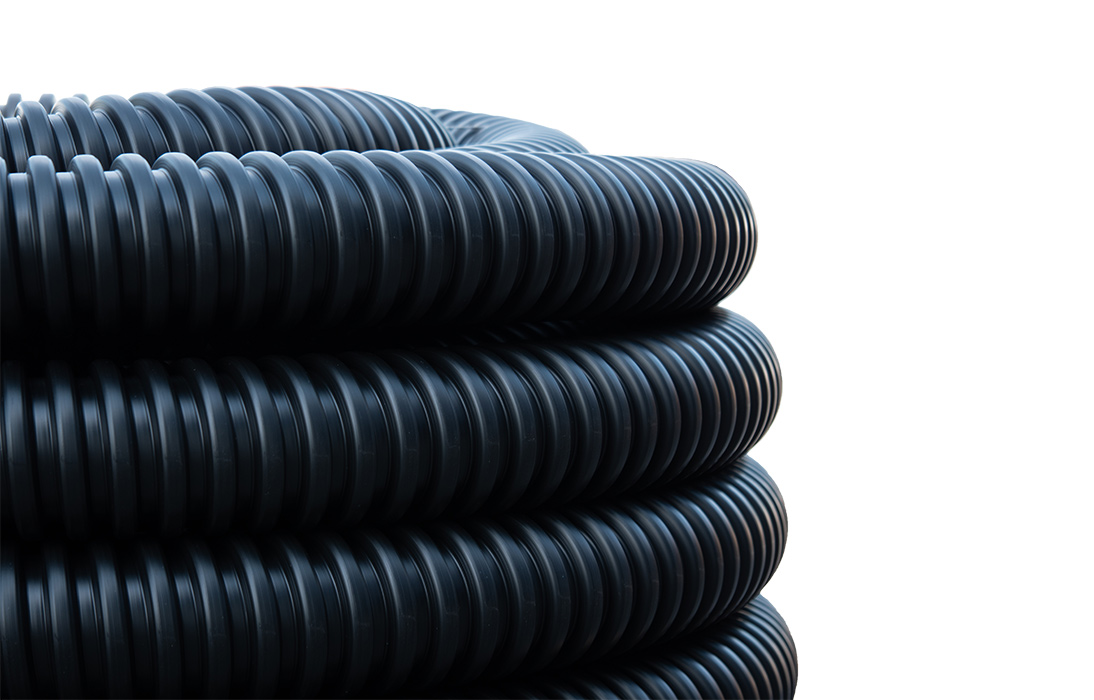

Труба ССД-Пайп OD=75 мм, 850N, SN22 (бухта 100 м) внешний вид 3

Описание (PDF)

Труба полимерная жесткая гофрированная спиральная (ТПЖГС) или «ССД-Пайп» предназначена для строительства кабельной канализации в грунте, с последующей прокладкой кабелей связи (электрических и оптических), силовых кабелей и проводов напряжением до 1 кВ, кабелей управления, сигнально-блокировочных кабелей железных дорог и их защиты от механических воздействий, а также воздействия агрессивной окружающей среды.

Высокая кольцевая жесткость спиральной трубы допускает укладывать её в зоне повышенных нагрузок (под автомобильными дорогами, железнодорожными пересечениями). Гибкость трубы позволяет создавать трассы сложных конфигураций, обеспечивать резкие углы поворота в плане и профиле без использования смотровых устройств.

Резьбовое соединение двух отрезков труб с помощью муфты является прочным и надежным, что исключает риск разрыва трубопровода в процессе эксплуатации при подвижке и просадке грунта. Данное решение обеспечивает целостность системы кабельной канализации в случаях непреднамеренного извлечения трубопровода из грунта специальной тяжелой техникой.

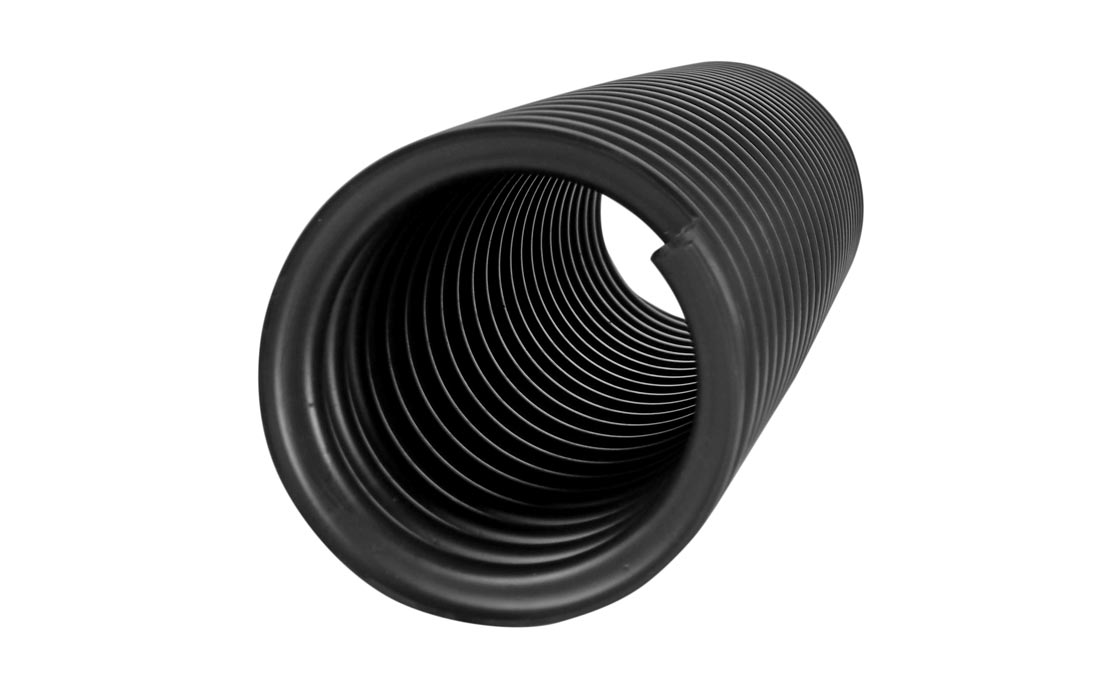

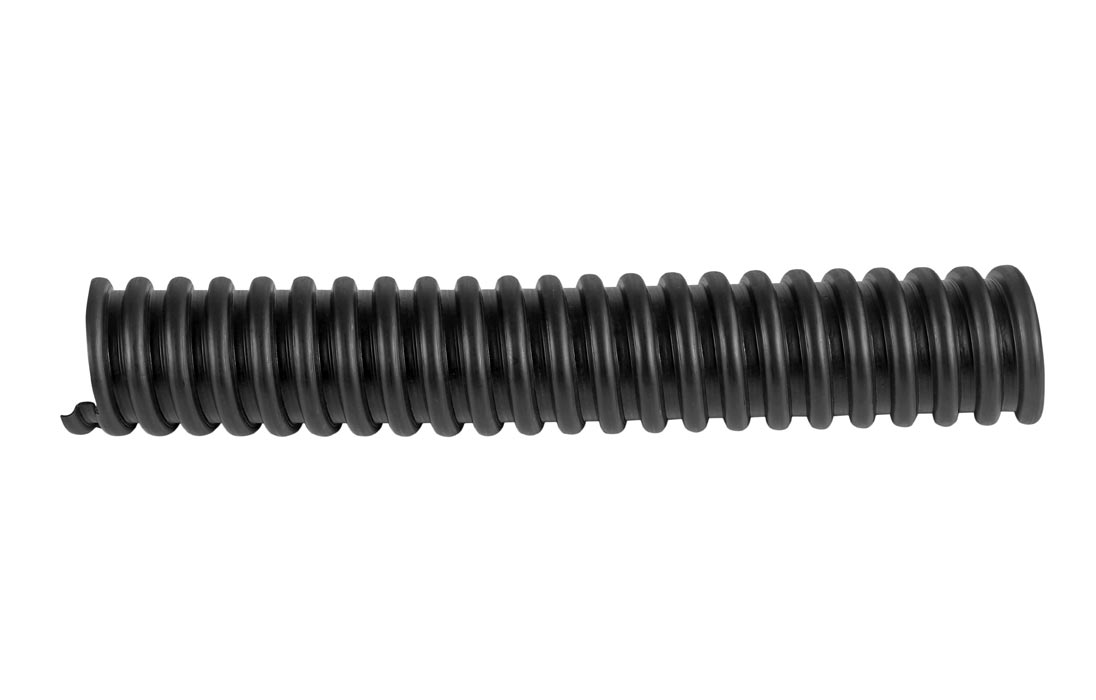

Конструкция внутреннего профиля спиральновитой трубы «ССД-Пайп» имеет ряд достоинств. Это:
- облегченная протяжка, за счет уменьшения площади соприкосновения кабеля или заготовки с трубой;
- возможность создания сложной конфигурации трассы с резкими углами поворота, при которой протяжку кабеля или заготовки облегчает особая геометрия спиральных витков;
- один равномерный внутренний диаметр трубопровода на всем протяжении, от колодца до колодца, в отличие от других трубных решений, когда например, при сварке отрезков трубы происходит сужение внутреннего диаметра канала за счет образования «наплыва» полиэтилена.

Следствием сужения внутреннего диаметра за счет образования «наплыва» полиэтилена через каждые 12-13 метров, является создание «благоприятных» условий для заиливания и непроходимости канала во многих местах трубопровода. В отличие от этого, внутренний профиль трубы «ССД-Пайп» не отягощен таким недостатком, и подлежит стандартной эксплуатации каналов кабельной канализации.

В дополнении, для облегчения протяжки кабеля в частично заполненных каналах, специалистами компании было создано приспособление – насадка для УЗК «Ромашка», конструкция которой была разработана с учетом особенностей внутреннего профиля трубы «ССД-Пайп».

Труба соответствует ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки кабелей. Часть 24. Трубные системы для прокладки в земле». Производится согласно ТУ 22.21.21-082-27564371 – 2017.


Перейти к сопутствующим товарам

В корзину
м
Прайс-лист
Цена розничная, с НДС на 24.09.2021 190.96 руб.
Мелкий опт 1 000 м
Оптовая скидка 6%
Цена оптовая, с НДС 179.50 руб.
Крупный опт 3 000 м
Оптовая скидка 12%
Цена оптовая, с НДС 168.04 руб.
Партнерская скидка нет
Цена розничная, без НДС на 24.09.2021 159.13 руб.
Мелкий опт 1 000 м
Оптовая скидка 6%
Цена оптовая, без НДС 149.58 руб.
Крупный опт 3 000 м
Оптовая скидка 12%
Цена оптовая, без НДС 140.04 руб.
Дистрибьюторская скидка нет
Наличие
Центральный склад (МО, Домодедово) 0 м
Склад ЖБИ (Москва) 0 м
Региональный склад (Новосибирск) 0 м
Региональный склад (Екатеринбург) 0 м
Срок поставки
3-5 дней *
Параметры товара
Характеристики
Материал ПНД
Кольцевая жесткость (SN), кH/м² 22
Сопротивление сжатию, H 850
Радиус изгиба, Ø не менее 4-х
Тип соединения Приемочная резьбовая муфта
Возможность протяжки кабеля (УЗК) Да
Возможность пневмопрокладки кабеля Нет
Способ прокладки ГНБ (альтернативная прокладка) Нет
Наличие стальной проволоки Нет
Коэффициент трения (облегченный кабель) не более 0,1
Диаметр наружный (OD), мм 76,4
Диаметр внутренний (ID), мм 61
Температура монтажа, °C -40…+60
Температура эксплуатации, °C -60…+90
Длина трубы в бухте, м 100
Масса бухты, кг 50
Комплектация
Труба в бухте (100 м) 1 шт.
Муфта соединительная резьбовая 1 шт.
Логистические параметры
Объем, м3: 0,009680
Вес, кг.: 0,5
Маркировка
ССД-Пайп название
OD=75 мм наружный диаметр
850 сопротивление сжатию
N сопротивление удару
SN22 кольцевая жесткость
