Номенклатурный номер: 110605-00799 Скопировано в буфер обмена

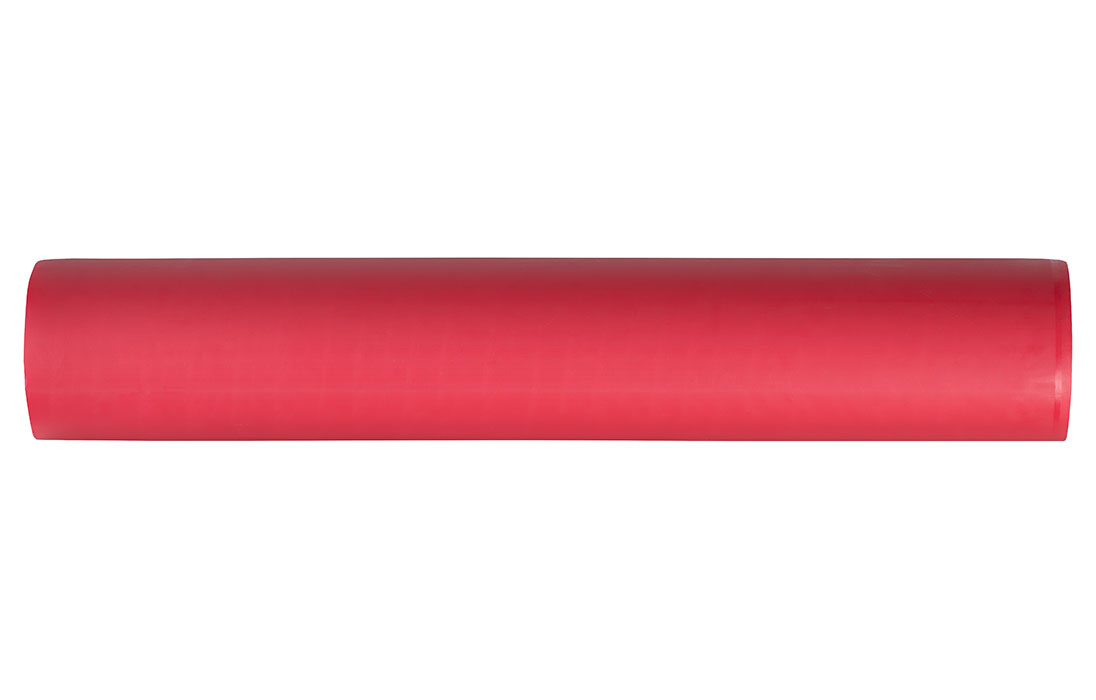

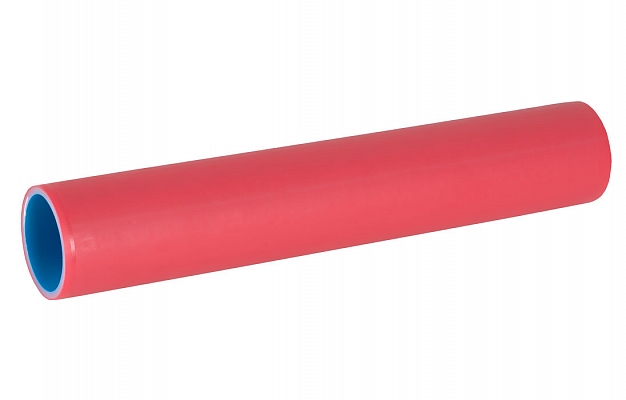

Труба ТЗК ЭНЕРГОПЛАСТ ТС 3 DN400х29,4 SN 32 Fmax 719 внешний вид 1

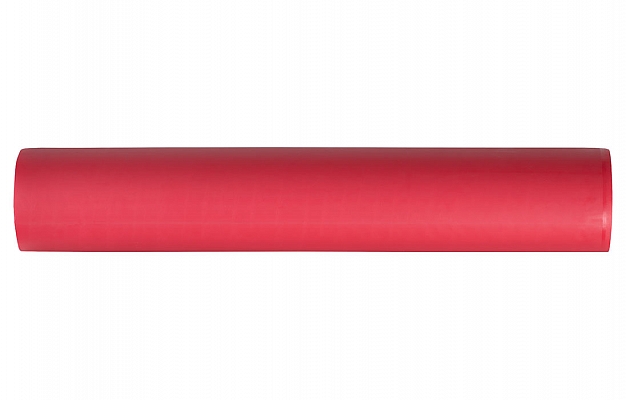

Труба ТЗК ЭНЕРГОПЛАСТ ТС 3 DN400х29,4 SN 32 Fmax 719 внешний вид 2

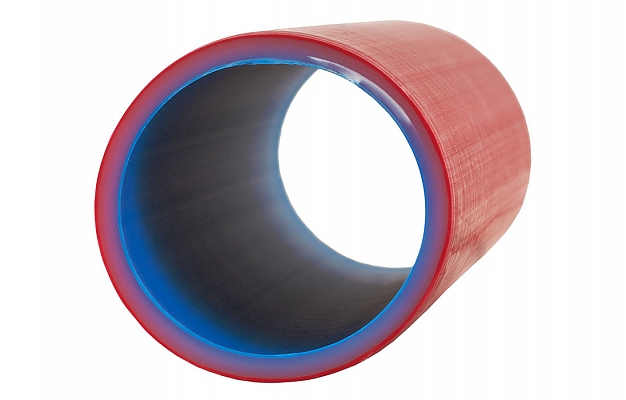

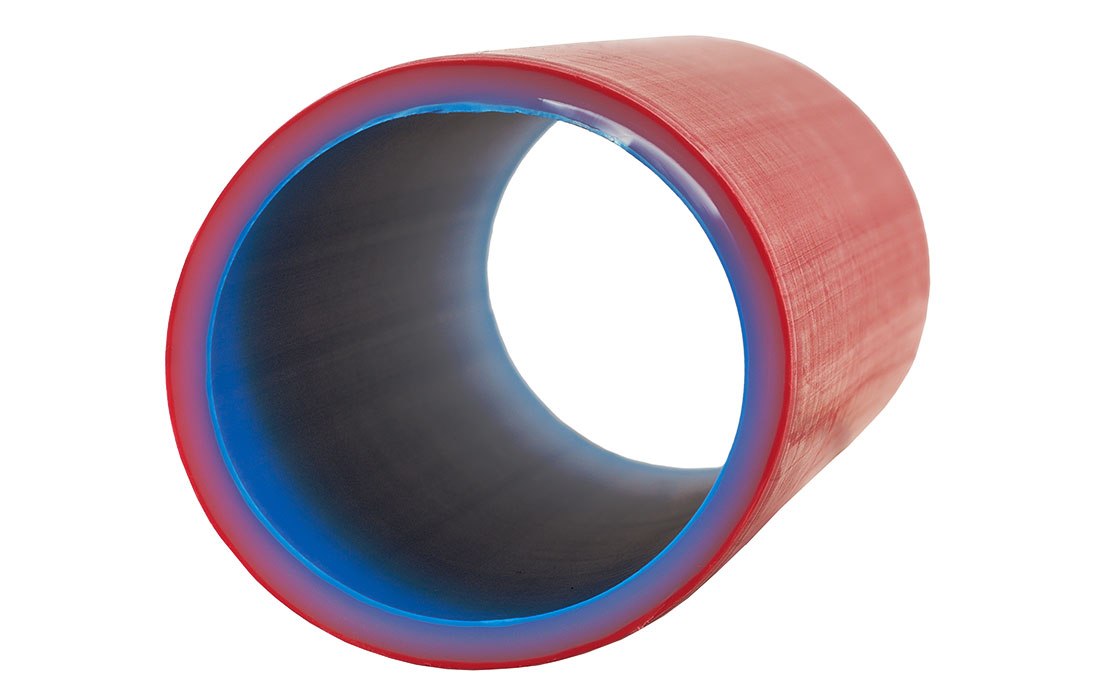

Труба ТЗК ЭНЕРГОПЛАСТ ТС 3 DN400х29,4 SN 32 Fmax 719 внешний вид 3

Описание

Задать вопрос

Предназначена для строительства электрической кабельной канализации напряжением до 330 кВ, в качестве защитного негорючего футляра стойкого к высоким температурам, с повышенной износостойкостью и теплопроводностью.

Труба безгалогенная трехслойная гладкая с негорючим внутренним слоем. Состоит из внешнего маркерного слоя красного цвета с синими полосами. Толщина этого слоя составляет до 10% от толщины стенки трубы. Наружный слой позволяет диагностировать значительные повреждения стенки трубопровода. Средний слой изготовлен из термостойкой полимерной композиции белого или черного цвета. Внутренний слой – негорючий, синего цвета. Он предотвращает распространение горения кабеля в случае его возгорания при аварийной ситуации, а также самой трубы. При возникновении короткого замыкания он препятствует адгезии кабеля к стенке трубы. Труба обладает категорией стойкости к горению – ПВ-0 (ГОСТ Р 53313-2009). По запросу клиента возможно изготовление наружного слоя черного цвета, для осуществления прокладки трубы открытым способом.

Монтаж трубопровода осуществляется с помощью электросварных муфт, а также методом сварки труб встык. Прокладка трубы осуществляется траншейным и бестраншейным методами (методом горизонтально-направленного бурения).

Трехслойные трубы имеет ряд преимуществ перед непосредственной прокладкой кабеля в грунт и другими типами труб:

- негорючесть;
- температурные режимы: tраб - 90°С; tдлит - 110°С; tmax - 130°С;
- высокая термостойкость на протяжении всего срока службы кабельной канализации;
- возможность извлечения, модернизации, ремонта или замены кабеля;
- надежная защита кабеля от механических повреждений;
- повышенная теплопроводность стенки;
- возможности применения контактной сварки;
- комплектация расширительными воронками из термостойкой полимерной композиции (tmax - 130° С) для исключения перетирания оболочки кабеля (приобретаются дополнительно);
- комплектация термостойкими уплотнителями (tmax - 130 ° С; IP68) для герметизации пространства между кабелем и трубой, включая случаи групповой прокладки кабелей в трубе (приобретаются дополнительно);
- срок эксплуатации более 50 лет.

Труба производится отрезками по 13 метров. Возможно изготовление отрезков другой длины при заказе трубы от 200 метров. Изготавливается в соответствии с ТУ 22.21.21-002-16073610-2019.

Маркировка трубы соответствует СТО 34.01-2.3.3-037-2020 ПАО «Россети» от 05.02.2020 года.


В корзину
м
Прайс-лист
Цена розничная, с НДС 16 416.00 руб.
Мелкий опт 1001 м
Оптовая скидка 10%
Цена оптовая, с НДС 14 774.40 руб.
Дистрибьюторская скидка нет
Цена розничная, без НДС 13 680.00 руб.
Мелкий опт 1001 м
Оптовая скидка 10%
Цена оптовая, без НДС 12 312.00 руб.
Дистрибьюторская скидка нет
Наличие
Центральный склад (Москва) * 0 м
Удаленный склад (МО, Домодедово) * 0 м
Региональный склад (Новосибирск) * 0 м
Прогнозируемый срок поставки
более недели *
Параметры товара
Характеристики
Цвет (внешний слой) Красный с синими полосами
Цвет (средний слой) Натурального светлого цвета
Цвет (внутренний слой) Синего цвета
Кольцевая жесткость SN, кН/м² 32
Макс. усилие тяжения Fmax, кН 719
Сопротивление сжатию, Н 1250
Сопротивление удару N (нормая)
Сопротивление изгибу Жесткая
Код усилия протяжки F2
Радиус изгиба, ° не менее 20
Герметичность соединений, ГОСТ 14254-96 IP68
Категория стойкости к горению, ГОСТ Р 53313-2009 ПВ-0
Группа горючести по ГОСТ 30244-94 Г1
Испытание раскаленной проволокой, °С 960
Сопротивление изоляции, МОм более 100
Электрическая прочность, мин не менее 15
Термостабильность при t 200 °С, мин не менее 120
Теплопроводность, Вт(м·К) 0,7 ± 0,2
Твердость по Шору D (наружный слой) 66
Наружный диаметр, мм 400
Внутренний диаметр, мм 341,2
Толщина стенки, мм 29,4
Длина отрезка, м 13
Масса трубы, кг 444,6
Комплектация
Отрезок трубы 1 шт.
Логистические параметры
Объем, м3: 0,160000
Вес, кг.: 34,20000
