Номенклатурный номер: 110301-01019 Скопировано в буфер обмена

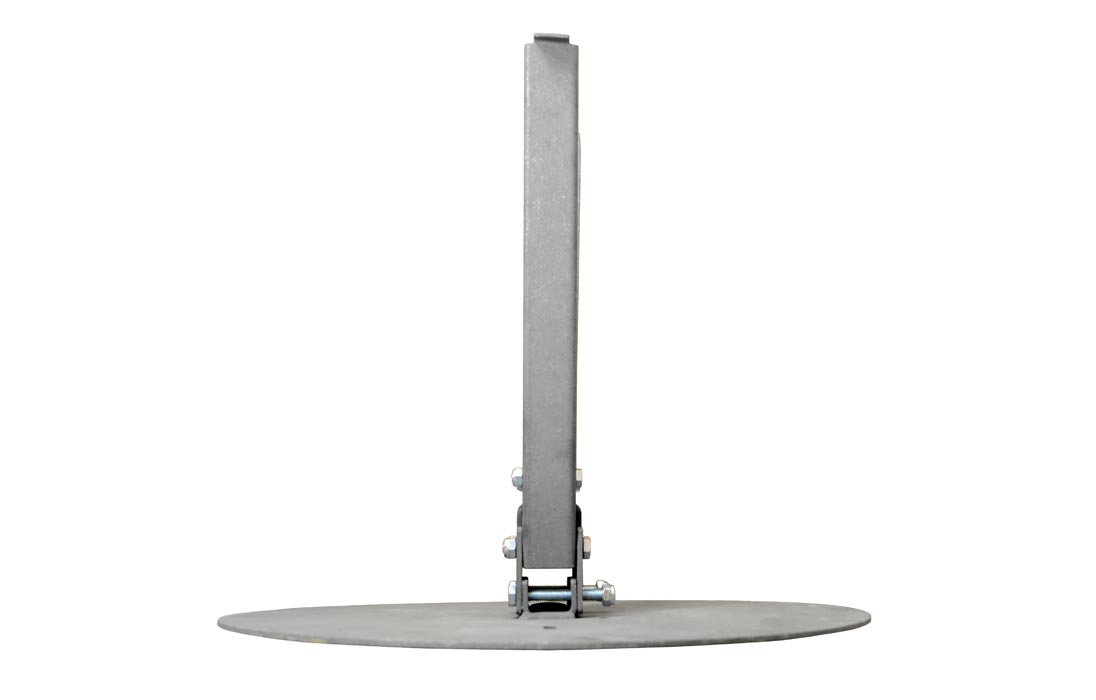

Устройство УЗНК-II-8п (D=570мм) для люка ППЛ ССД внешний вид 1

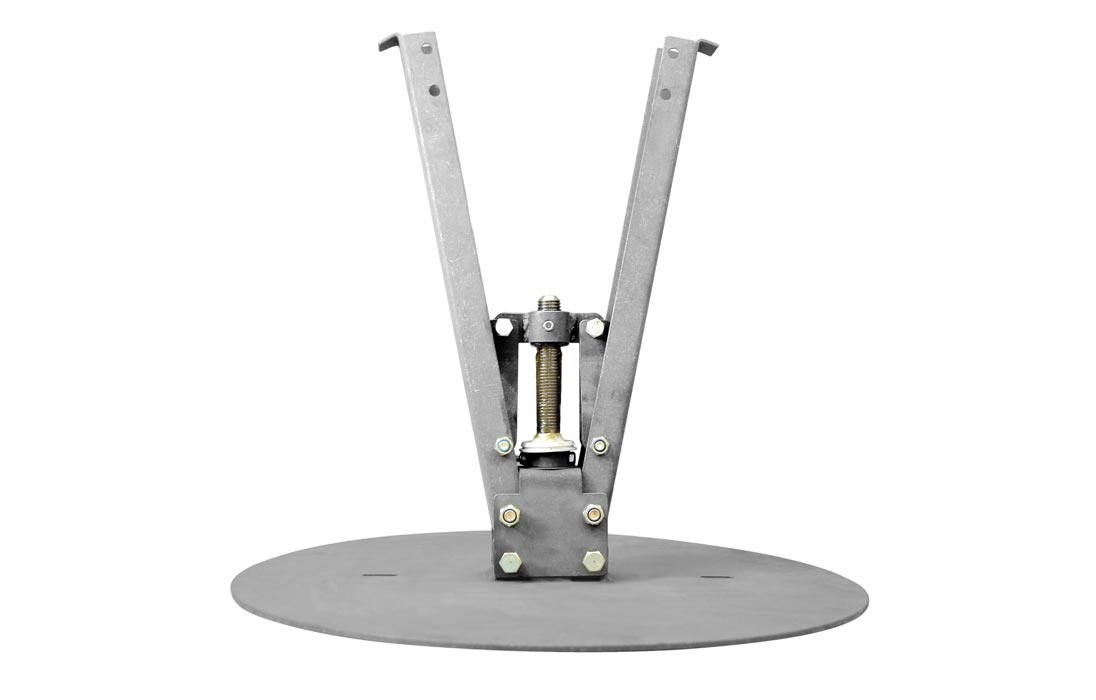

Устройство УЗНК-II-8п (D=570мм) для люка ППЛ ССД внешний вид 2
Устройство УЗНК-II-8п (D=570мм) для люка ППЛ ССД внешний вид 3
Устройство УЗНК-II-8п (D=570мм) для люка ППЛ ССД внешний вид 4
Устройство УЗНК-II-8п (D=570мм) для люка ППЛ ССД внешний вид 5
Устройство УЗНК-II-8п (D=570мм) для люка ППЛ ССД внешний вид 6
Устройство УЗНК-II-8п (D=570мм) для люка ППЛ ССД внешний вид 7
Устройство УЗНК-II-8п (D=570мм) для люка ППЛ ССД внешний вид 8
Устройство УЗНК-II-8п (D=570мм) для люка ППЛ ССД внешний вид 9

Описание (PDF)

Предназначено для предотвращения несанкционированного проникновения внутрь колодца.

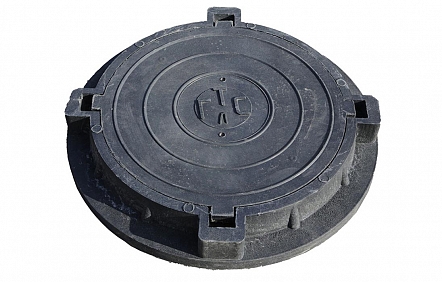

Устанавливается в полимерно-песчаные люки, а также в горловины пластиковых колодцев и плит, которые в своей конструкции имеют посадочное место соответствующее диаметру крышки запорного устройства (570 мм).

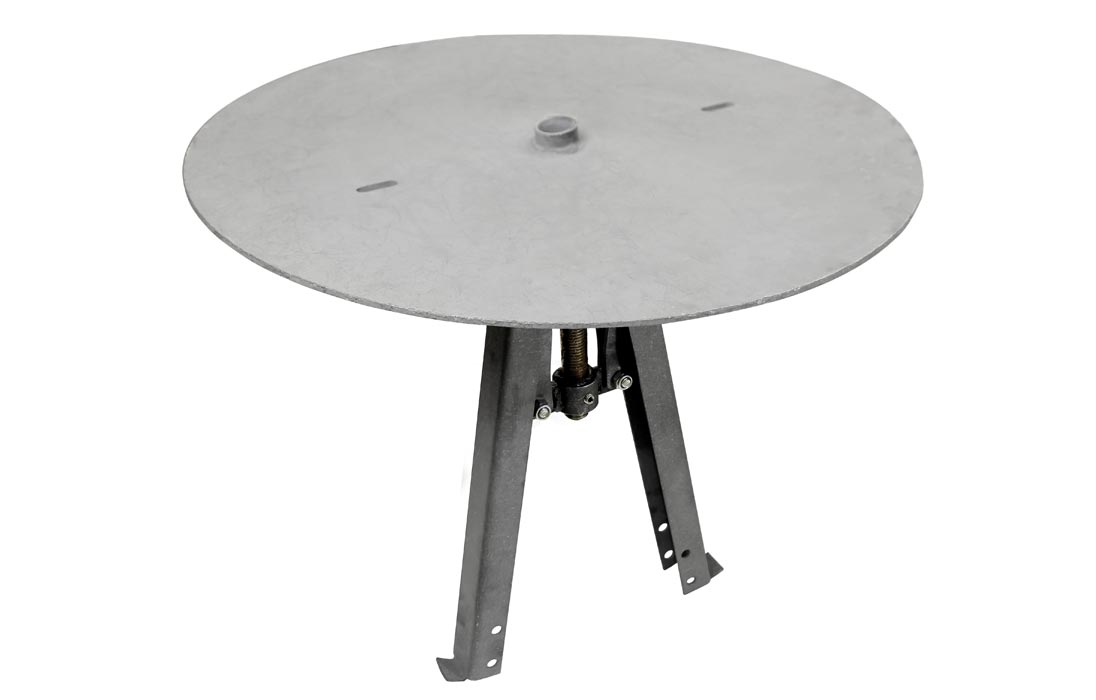

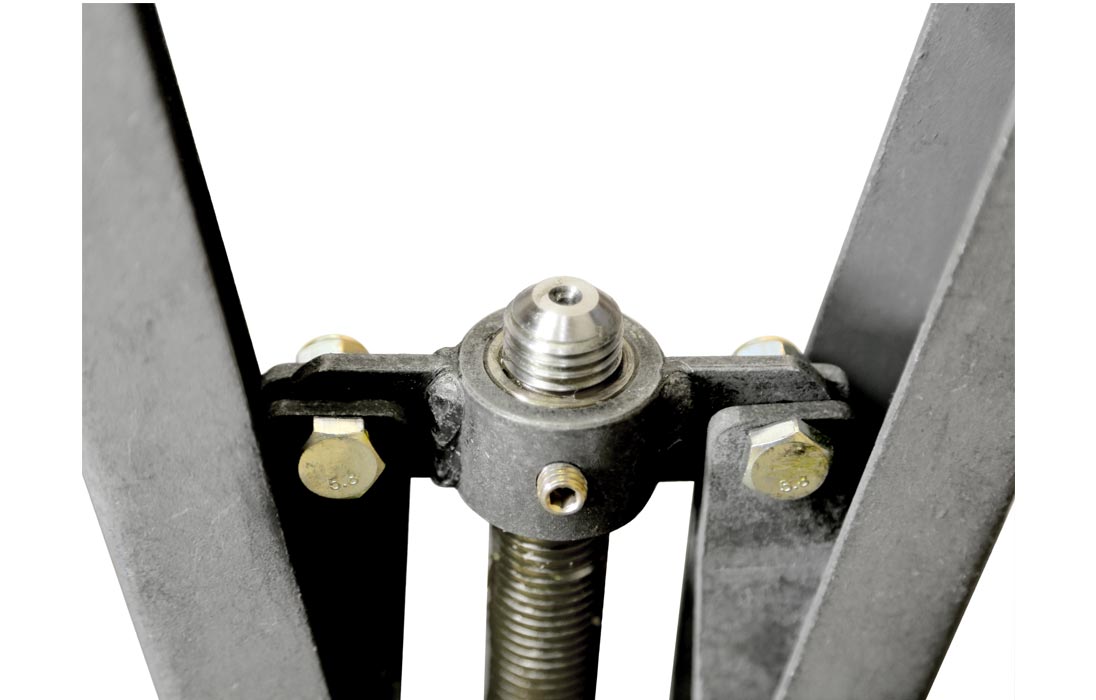

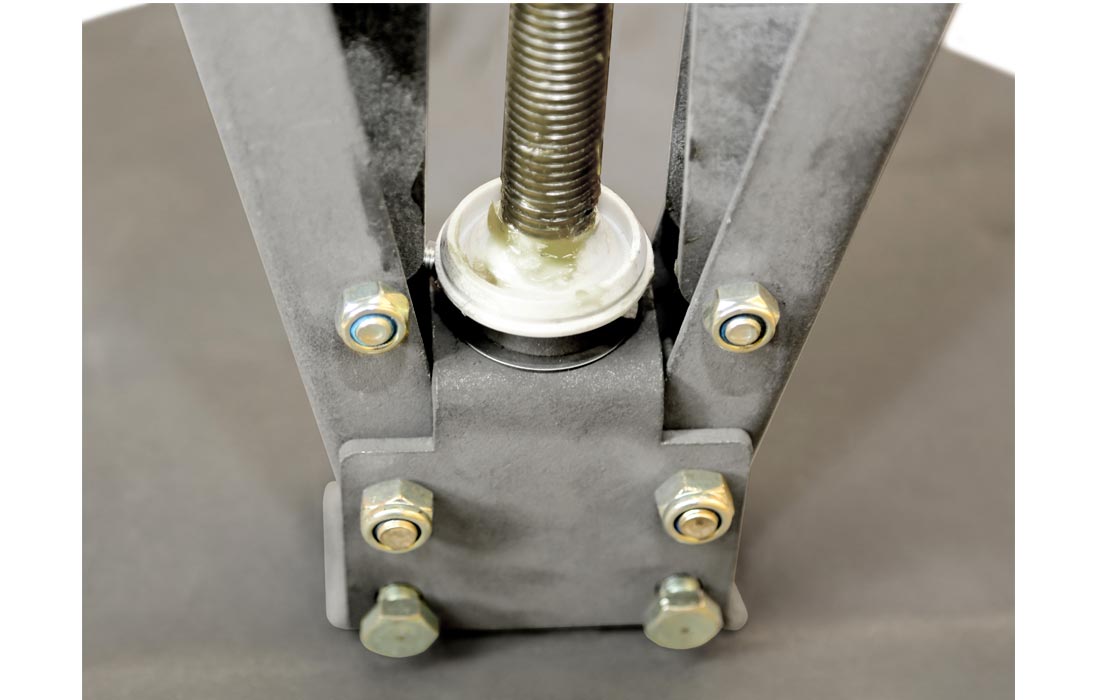

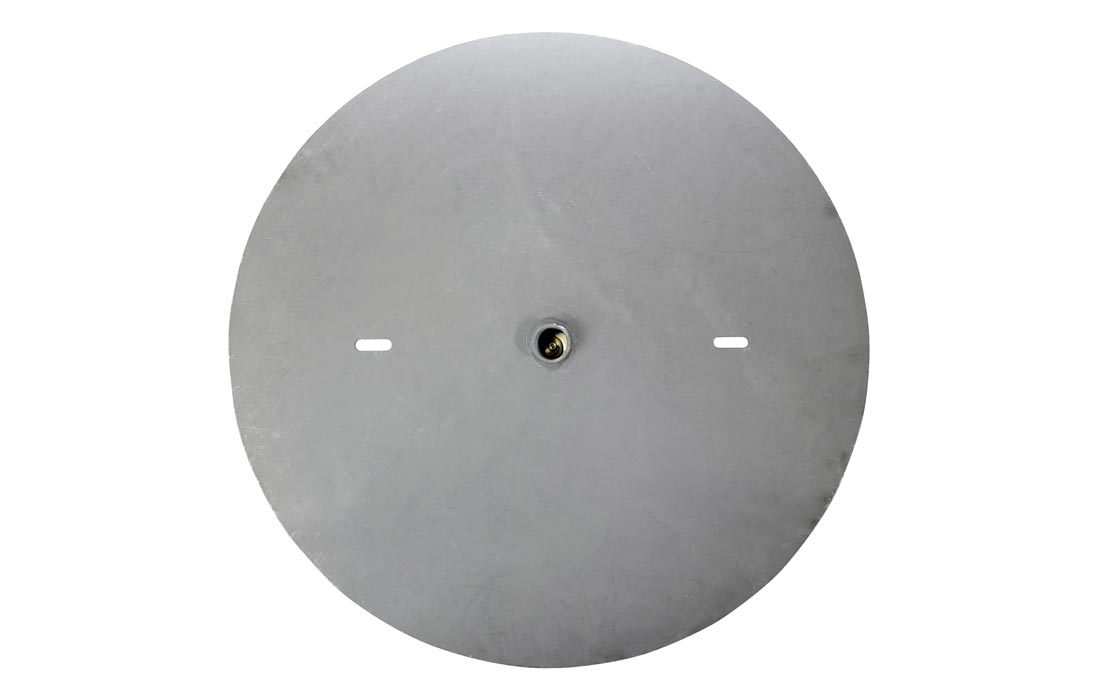

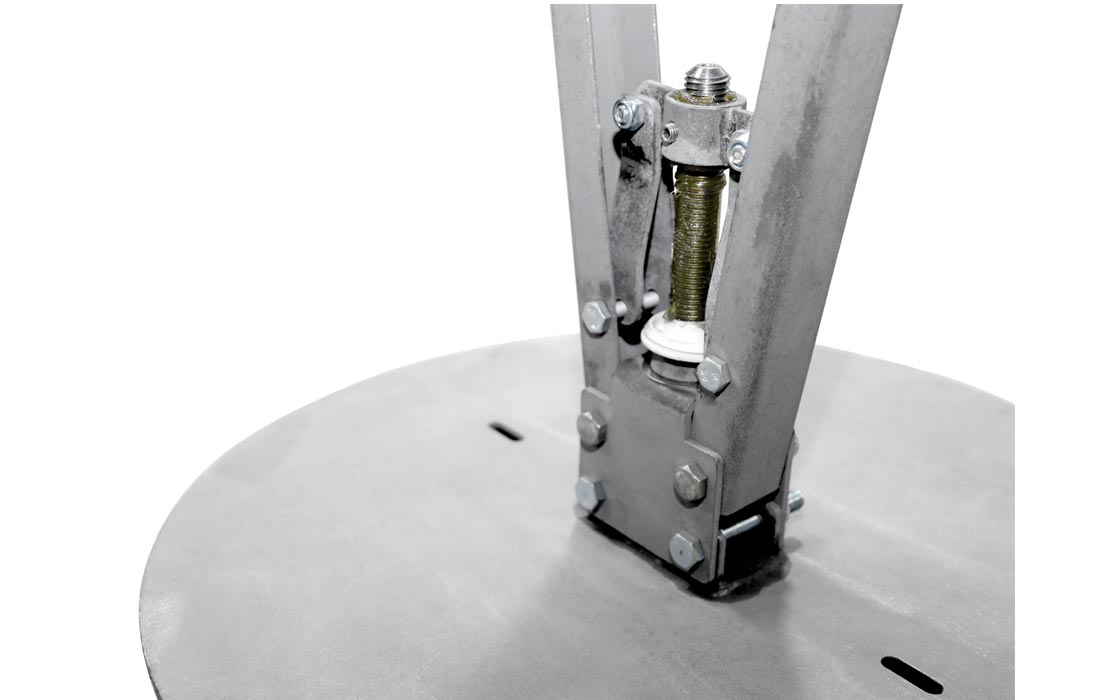

Устройство УЗНК представляет собой стальную плиту толщиной 5 мм круглой формы, оснащенную рычажно-винтовым механизмом. Рычажно-винтовой механизм с помощью двух болтов с самоконтрящимися гайками соединяется с закрепленным на плите швеллером. Все рабочие узлы и крепежные детали устройства УЗНК изготовлены из нержавеющей стали и латуни. Стальная крышка и рычаги покрыты порошковой краской.

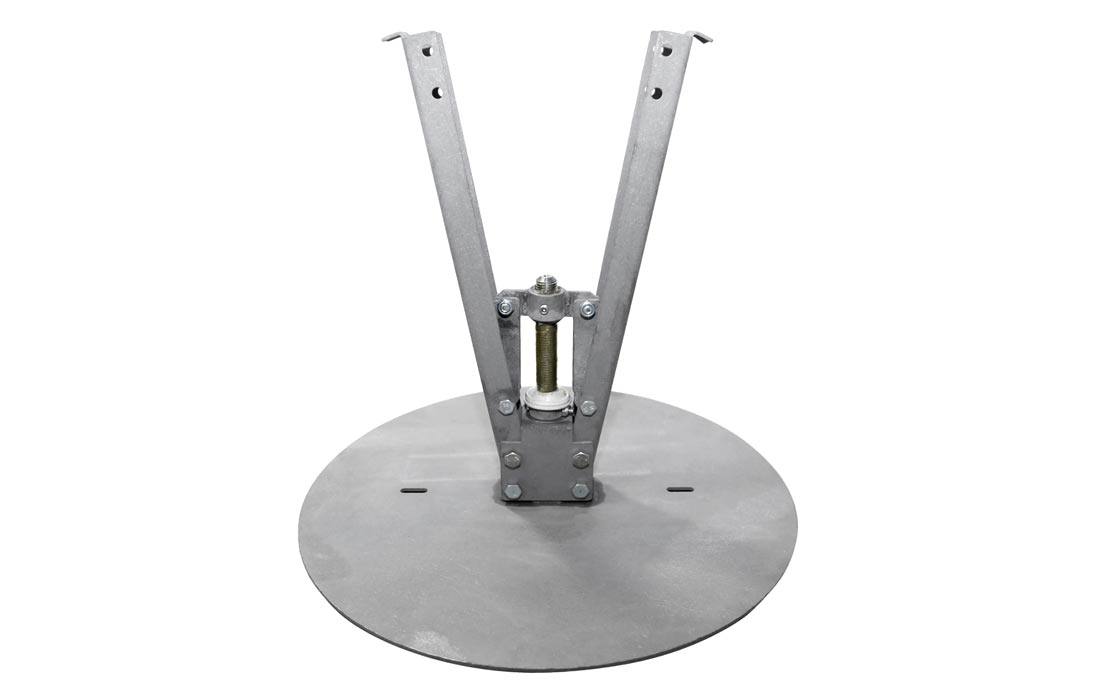

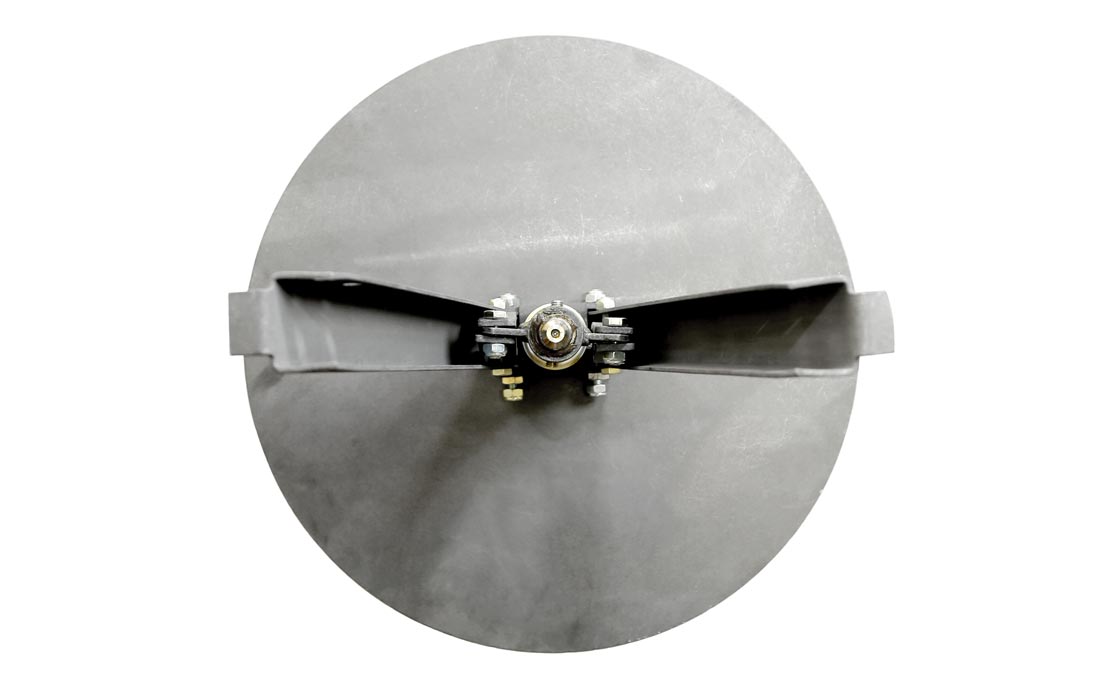

Система приводится в действие вращением специального эксцентрикового ключа. В рабочем положении стальная крышка блокирует проникновение внутрь колодца за счет того, что рычаги запорного рычажно-винтового механизма разведены и упираются снизу в верхнее перекрытие колодца.

В УЗНК применено инновационное техническое решение, позволяющее добиться равномерного раздвигания системы рычагов в горловине колодца, даже при ее значительном уклоне, относительно корпуса люка. Угол разведения рычагов может быть отрицательным. Это позволяет устанавливать УЗНК на конструкции, с минимальной толщиной верхнего перекрытия.

Для установки устройства УЗНК дополнительно приобретаются: ключ; комплект крюков для установки (извлечения) разблокированного УЗНК; удлинители рычагов (УР-340 или УР-600), если высота горловины колодца превышает 430 мм.

Перед заказом запорного устройства нижней крышки для установки на ранее смонтированный люк или плиту, необходимо точно знать диаметр посадочного места.

Компания «СВЯЗЬСТРОЙДЕТАЛЬ» принимает заявки на изготовление устройств УЗНК по индивидуальным размерам заказчика. Дополнительно на запорное устройство мы устанавливаем металлическую информационную табличку размером 120х60 мм с текстом предоставленным заказчиком. Надпись на табличке формируется путем прожигания металла на лазере. Стоимость изготовления такого устройства необходимо уточнять при заказе.

Гарантийный срок эксплуатации – 1 год.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС на 16.10.2021 7 145.46 руб.
Мелкий опт 40 шт
Оптовая скидка 3%
Цена оптовая, с НДС 6 931.10 руб.
Крупный опт 85 шт
Оптовая скидка 12%
Цена оптовая, с НДС 6 288.00 руб.
Партнерская скидка нет
Цена розничная, без НДС на 16.10.2021 5 954.55 руб.
Мелкий опт 40 шт
Оптовая скидка 3%
Цена оптовая, без НДС 5 775.92 руб.
Крупный опт 85 шт
Оптовая скидка 12%
Цена оптовая, без НДС 5 240.00 руб.
Дистрибьюторская скидка нет
Наличие
Центральный склад (МО, Домодедово) 0 шт
Склад ЖБИ (Москва) 0 шт
Региональный склад (Новосибирск) 0 шт
Региональный склад (Екатеринбург) 0 шт
Планируемое поступление на склад (10 шт)
Срок поставки
3-5 дней *
Параметры товара
Характеристики
Толщина стальной плиты, мм 5
Диаметр, мм 570
Высота, мм 535
Масса, кг 17
Комплектация
Стальная крышка 1 шт.
Запорный механизм 1 шт.
Логистические параметры
Объем, м3: 0,040690
Вес, кг.: 15,4
Маркировка
УЗКН Устройство запорное нижней крышки
II Тип устройства
8п Тип секретки
