Номенклатурный номер: 110301-01558 Скопировано в буфер обмена

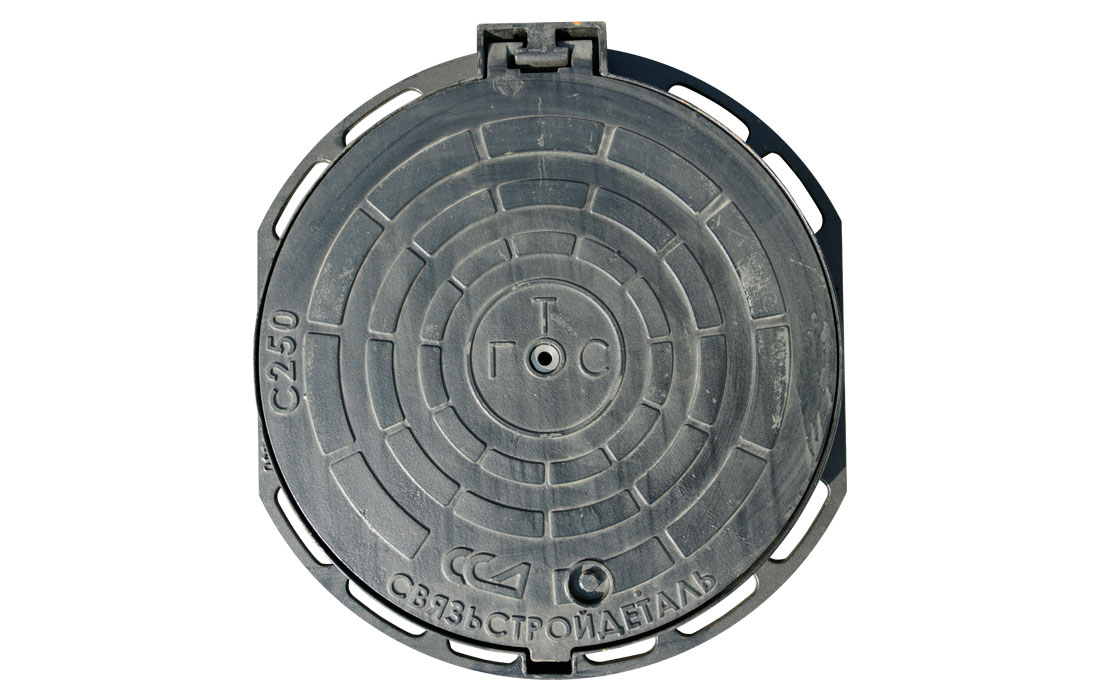

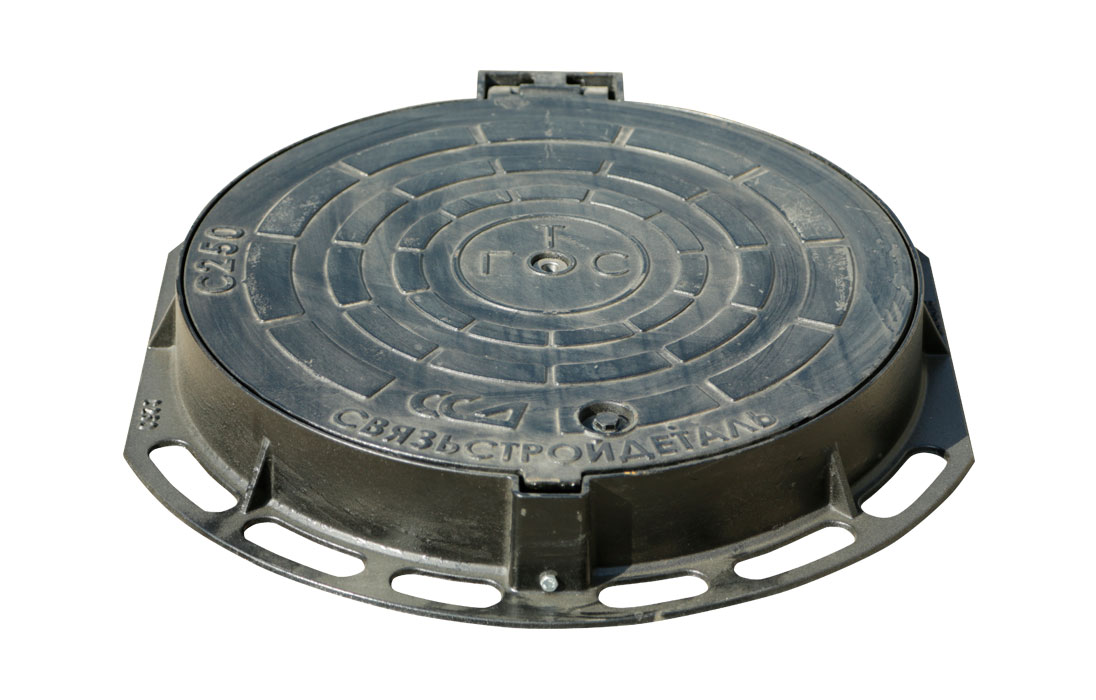

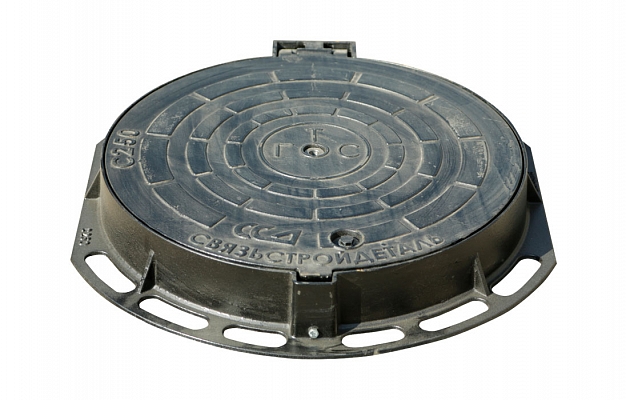

Устройство запорное люка ГТС тяжелого типа из ВЧ с замком УЗЛ-Т ССД внешний вид 1
Устройство запорное люка ГТС тяжелого типа из ВЧ с замком УЗЛ-Т ССД внешний вид 2
Устройство запорное люка ГТС тяжелого типа из ВЧ с замком УЗЛ-Т ССД внешний вид 3
Устройство запорное люка ГТС тяжелого типа из ВЧ с замком УЗЛ-Т ССД внешний вид 4

Описание (PDF)

Патент на полезную модель №2358064

Предназначен для предотвращения несанкционированного проникновения внутрь колодца. Устанавливается на горловины канализационных колодцев инженерных сетей Городских Телефонных Сетей (ГТС), расположенных в зонах городских автодорог с интенсивным движением. Обеспечивает доступ в колодцы для проведения монтажных, инспекционных и ремонтных работ.

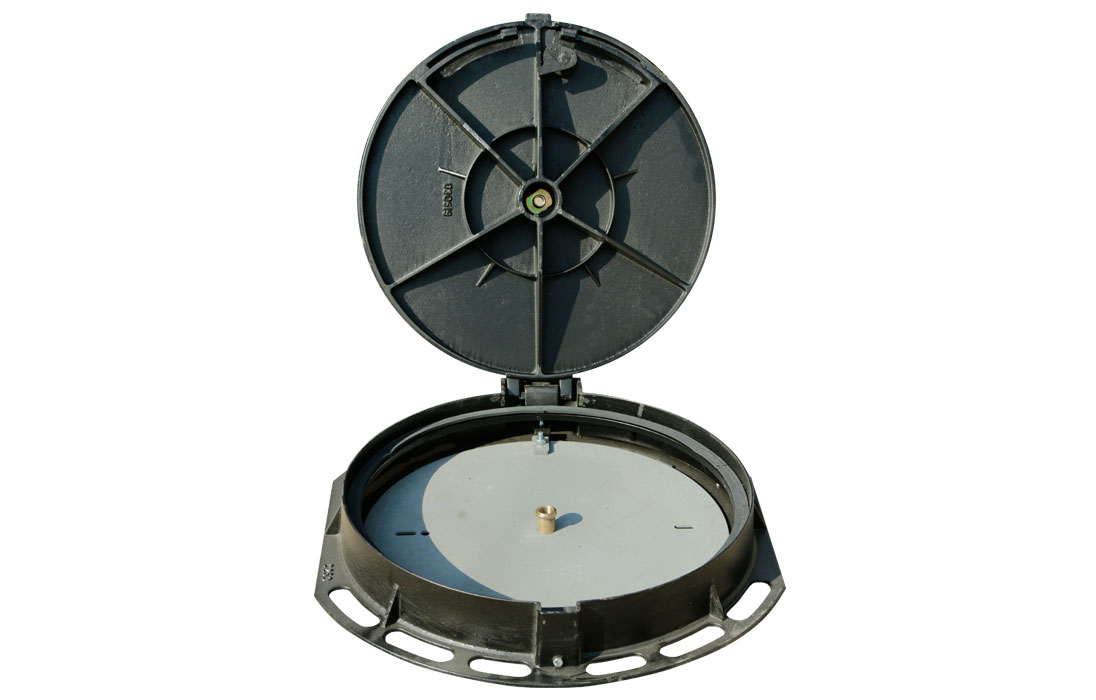

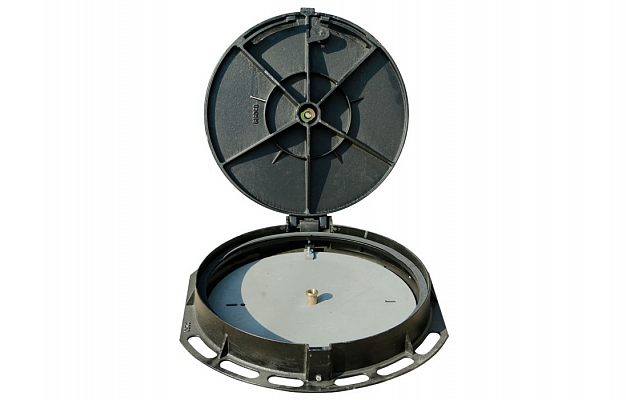

УЗЛ-Т состоит из нижней стальной крышки, корпуса и установленной верхней крышки из высокопрочного чугуна с шаровидным видом графита «ВЧШГ» с шарнирным механизмом. Крышка люка с одним «ушком» соединена с корпусом с помощью шарнирного механизма. Угол открытия крышки 112°. Крышка оснащена запорным механизмом для защиты от краж и постороннего проникновения в колодец. Запорный механизм приводится в движение с помощью торцевого ключа с накидной головкой размером 17 мм (в комплекте поставки не входит). Корпус люка оснащен Т-образной вибрационной прокладкой для более плотного прилегания крышки. В крышке имеется вентиляционное отверстие диаметром 20 мм.

С помощью УЗЛ-Т верхняя чугунная крышка и нижняя стальная крышка надёжно стягиваются между собой. При этом нижняя крышка с задвижкой, продетой в паз обечайки люка, является «якорем», который удерживает всю конструкцию.

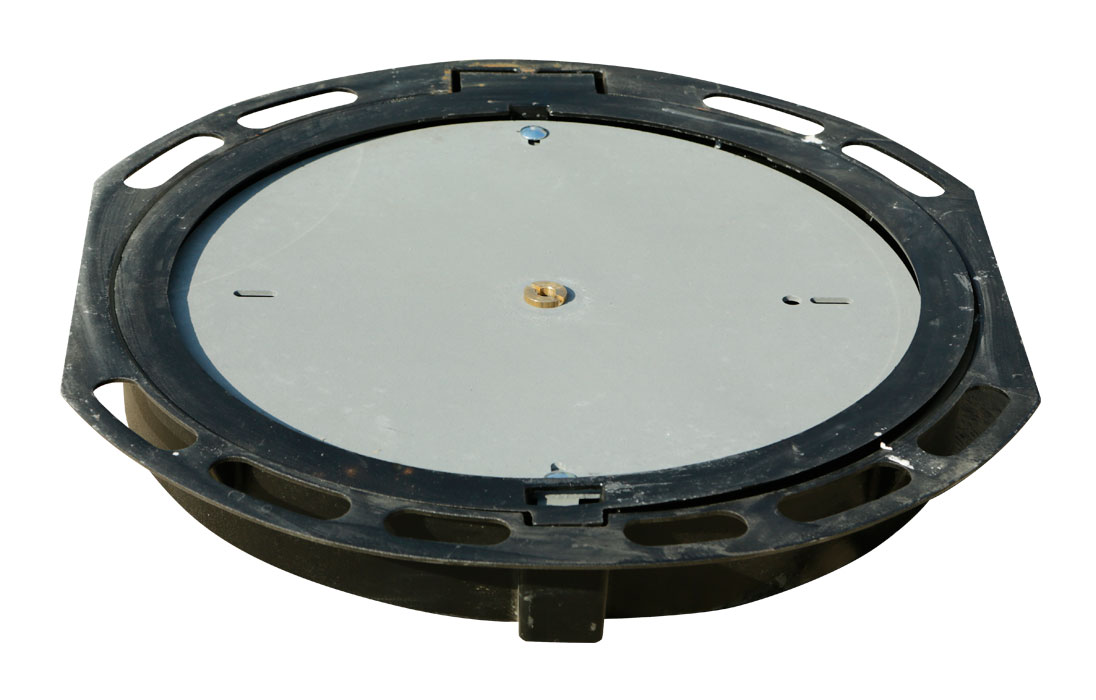

Корпус люка с установленными верхней чугунной и нижней стальной крышками, в эксплуатационном положении скрепляются между собой резьбовым соединением при помощи специального ключа. В центре чугунной крышки выполнено отверстие, в котором неподвижным образом установлена проходная втулка с наружной резьбой. Нижняя стальная крышка оснащена задвижкой для её фиксации к корпусу люка, а в её центральной части имеется подъёмная гайка, которая при помощи специального ключа навинчивается до упора на втулку, тем самым обеспечивая запирание верхней чугунной крышки к корпусу люка.

Данное решение целесообразно использовать при новом строительстве. В этом случае приобретается комплект УЗЛ-Т, установленный на чугунный люк необходимого типоразмера в заводских условиях, что исключает сверление чугунного люка и вероятность несовпадения элементов устройства УЗЛ-Т при сборке.

Форма УЗЛ-Т ВЧШГ – круглая.

Особенности люков с шарнирным механизмом из «ВЧШГ»:

• не выделяются на фоне дорожного покрытия;
• меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
• возможность манипуляций одному человеку;
• отсутствие вибрирования крышки при наезде автотранспорта;
• битумное покрытие поверхности люка защищает конструкцию от коррозии;
• низкая стоимость метала ВЧШГ в пунктах приема металла;
• устойчивость к различным температурным режимам;
• облегчающий эксплуатацию шарнирный механизм крепления крышки к корпусу позволяет фиксировать крышку в трех состояниях - закрыто, открыто с фиксированным положением 112° и снято с корпуса при 110°;
• современный дизайн;
• возможность нанесения логотипа на крышку люка.

Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7 и изготавливаются согласно ГОСТ 3634-99 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев (европейский стандарт EN 124-1994)». Дополнительная информация о люках и их маркировке приведена в описании группы.


Устаревший номенклатурный №: 110301-00160, 110301-00180, 110301-01472, 110301-01721, 110301-01722, 110301-01723

Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС на 24.01.2022 24 959.02 руб.
Мелкий опт 15 шт
Оптовая скидка 3%
Цена оптовая, с НДС 24 210.25 руб.
Крупный опт 25 шт
Оптовая скидка 5%
Цена оптовая, с НДС 23 711.07 руб.
Партнерская скидка нет
Цена розничная, без НДС на 24.01.2022 20 799.18 руб.
Мелкий опт 15 шт
Оптовая скидка 3%
Цена оптовая, без НДС 20 175.21 руб.
Крупный опт 25 шт
Оптовая скидка 5%
Цена оптовая, без НДС 19 759.22 руб.
Партнерская скидка нет
Наличие
Центральный склад (МО, Домодедово) 0 шт
Склад ЖБИ (Москва) 72 шт
Региональный склад (Новосибирск) 0 шт
Региональный склад (Екатеринбург) 0 шт
Наличие у дистрибьюторов (2 шт)
Планируемое поступление на склад (102 шт)
Срок поставки
В наличии
Параметры товара
Характеристики
Марка чугуна ВЧ 50
Номинальная нагрузка, т/кН 25/250
Диаметр корпуса, мм 815
Диаметр крышки, мм 660
Диаметр лаза, мм 600
Высота, мм 100
Масса, кг 78
Комплектация
Люк ВЧШГ в сборе 1 шт.
Нижняя крышка люка с запорным механизмом 1 шт.
Логистические параметры
Объем, м3: 0,066420
Вес, кг.: 77
