Номенклатурный номер: 110611-00140 Скопировано в буфер обмена

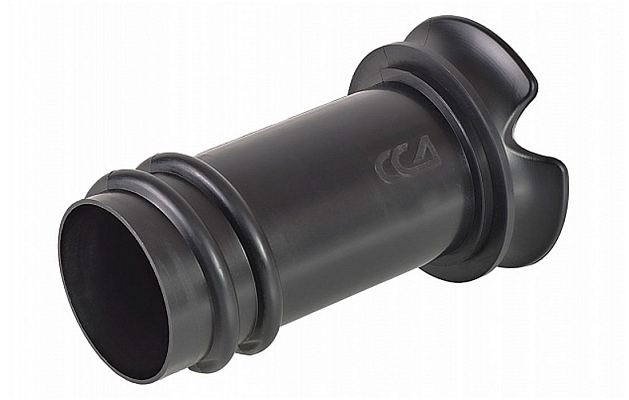

Адаптер ввода труб ССД-Пайп УльтраФ 125 мм внешний вид 1

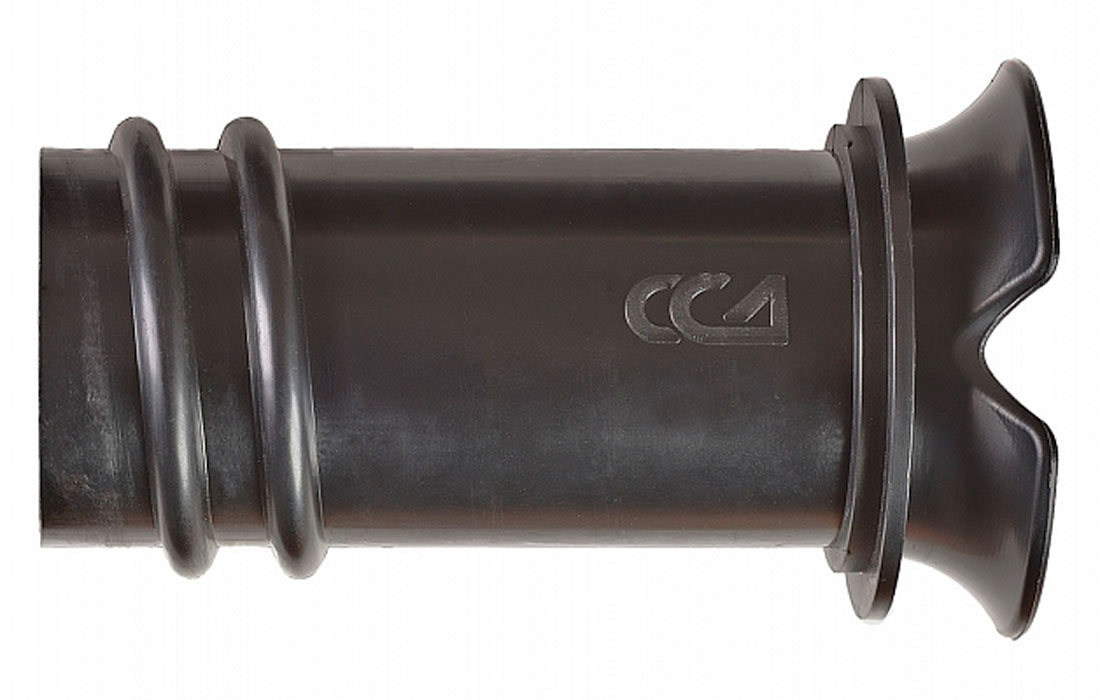

Адаптер ввода труб ССД-Пайп УльтраФ 125 мм внешний вид 2

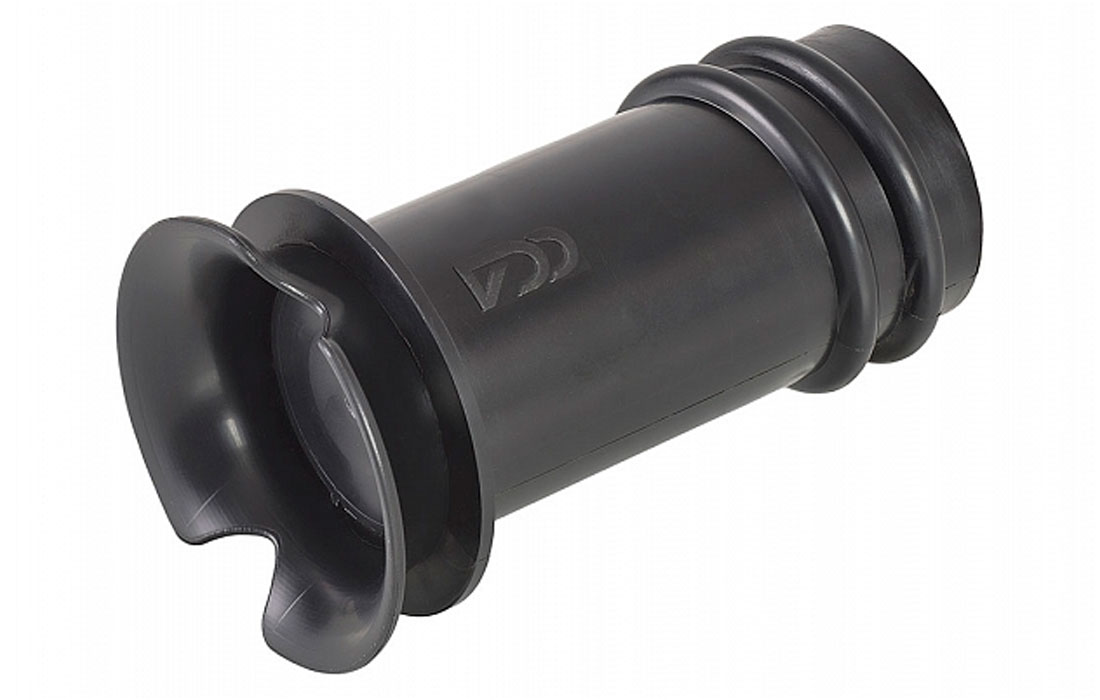

Адаптер ввода труб ССД-Пайп УльтраФ 125 мм внешний вид 3

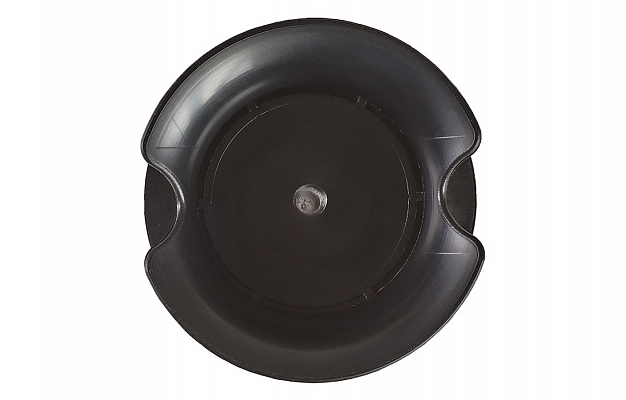

Адаптер ввода труб ССД-Пайп УльтраФ 125 мм внешний вид 4

Описание (PDF)

Предназначен для герметичного ввода трубы полимерной жесткой гофрированной спиральной (ССД-Пайп) в пластиковые кабельные колодцы путём её надёжного резьбового крепления к стенке колодца.

Адаптер представляет собой полый цилиндр с опорным раструбом с одной стороны корпуса и наружной приемочной резьбой с другой стороны.

Ввод трубы в колодец осуществляется через отверстие в стенке колодца, которое прорезается в нужном месте с помощью кругового регулируемого сверла с резцом («балеринка»). Адаптер устанавливается в отверстие с внутренней стороны корпуса колодца и резьбовой частью вкручивается во внутренний диаметр соединительной муфты трубы, пристыкованной к отверстию в стенке колодца.

Использование адаптеров герметичного ввода позволяет без применения сварки в полевых условиях обеспечить прочное на разрыв крепление трубы к стенке колодца и герметизировать ввод спиральной гофрированной трубы в смотровые устройства кабельной канализации. Степень герметизации соединения без использования герметизирующей прокладки – IP 54.

Адаптер «ССД-Пайп УльтраФ» соответствует:

  • ГОСТ Р 20.57.406, метод 211-1 (стойкость к ультрафиолету);
  • ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки кабелей. Часть 24. Трубные системы для прокладки в земле»;
  • ГОСТ Р МЭК 61386.1-2014 «Трубные системы для прокладки кабелей»;
  • ГОСТ Р 53313-2009 «Изделия погонажные электромонтажные. Требования пожарной безопасности. Методы испытаний»:
    • обладает теплостойкостью при испытаниях в соответствии с пунктом 5.1 ГОСТ Р 53313-2009;
    • обладает стойкостью к зажиганию нагретой проволоки при испытаниях в соответствии с пунктом 5.2 ГОСТ Р 53313-2009.


В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 14.06.2024 962.40 руб.
Мелкий опт: нет
Оптовая скидка: 0%
Цена оптовая, с НДС: по запросу
Цена розничная, Без НДС: на 14.06.2024 802.00 руб.
Мелкий опт: нет
Оптовая скидка: 0%
Цена оптовая, без НДС: по запросу
Параметры товара
Характеристики
Материал Полипропилен
Тип соединения Резьбовое
Диаметр наружный, мм 150
Диаметр внутренний, мм 101
Диаметр фрезы, мм 128
Длина изделия, мм 180
Масса, кг 0,28
Комплектация
Адаптер герметичного ввода 1 шт.
Логистические параметры
Объем, м3: 0,004224
Вес, кг.: 0,31666667
