Номенклатурный номер: 110611-00137 Скопировано в буфер обмена

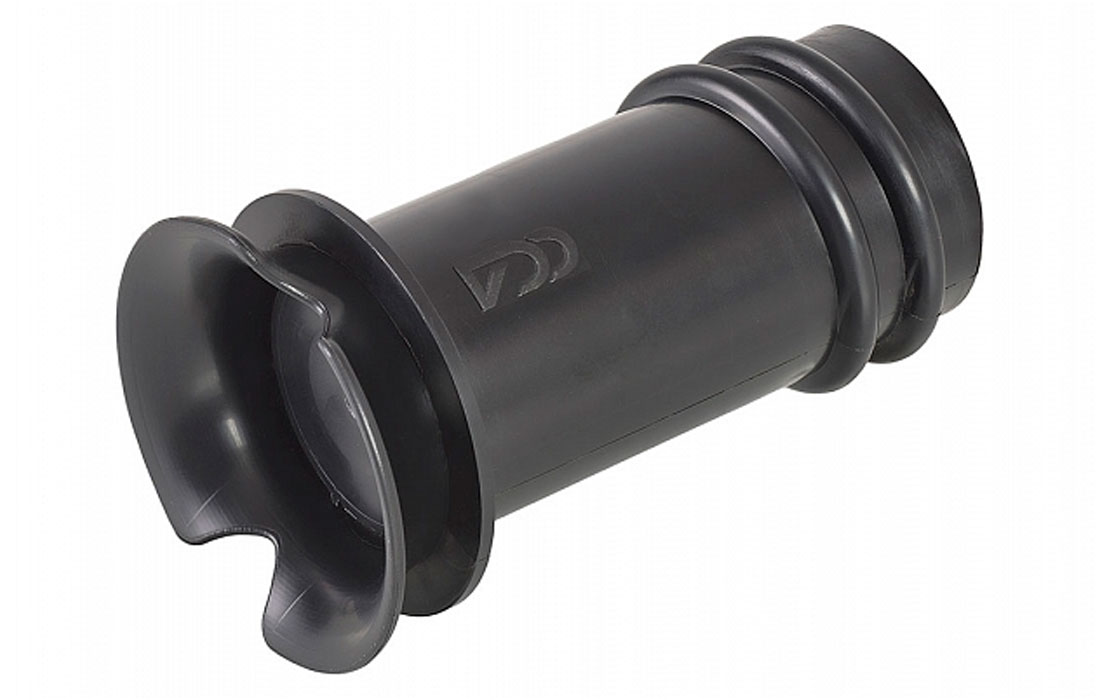

Адаптер ввода труб ССД-Пайп УльтраФ 75 мм внешний вид 1

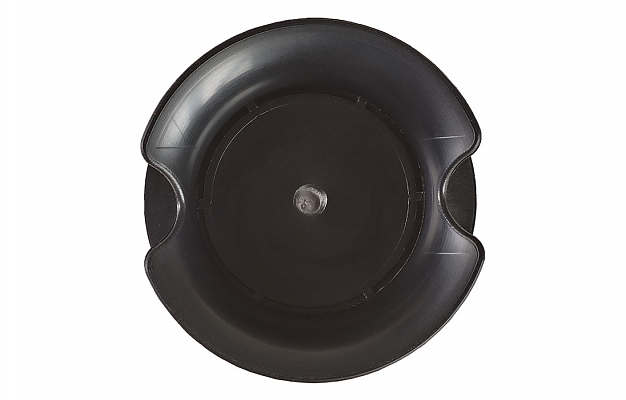

Адаптер ввода труб ССД-Пайп УльтраФ 75 мм внешний вид 2

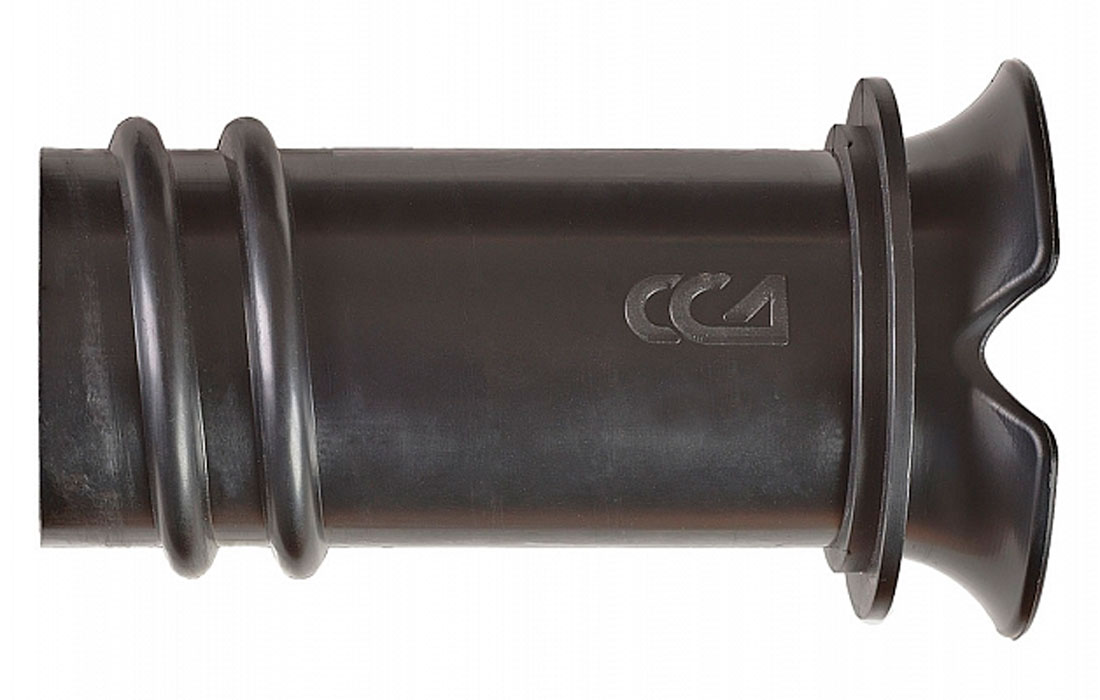

Адаптер ввода труб ССД-Пайп УльтраФ 75 мм внешний вид 3

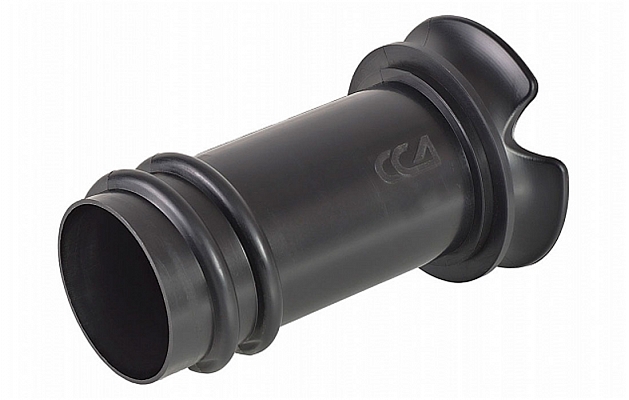

Адаптер ввода труб ССД-Пайп УльтраФ 75 мм внешний вид 4

Описание (PDF)

Предназначен для герметичного ввода трубы полимерной жесткой гофрированной спиральной (ССД-Пайп) в пластиковые кабельные колодцы путём её надёжного резьбового крепления к стенке колодца.

Адаптер представляет собой полый цилиндр с опорным раструбом с одной стороны корпуса и наружной приемочной резьбой с другой стороны.

Ввод трубы в колодец осуществляется через отверстие в стенке колодца, которое прорезается в нужном месте с помощью кругового регулируемого сверла с резцом («балеринка»). Адаптер устанавливается в отверстие с внутренней стороны корпуса колодца и резьбовой частью вкручивается во внутренний диаметр соединительной муфты трубы, пристыкованной к отверстию в стенке колодца.

Использование адаптеров герметичного ввода позволяет без применения сварки в полевых условиях обеспечить прочное на разрыв крепление трубы к стенке колодца и герметизировать ввод спиральной гофрированной трубы в смотровые устройства кабельной канализации. Степень герметизации соединения без использования герметизирующей прокладки – IP 54.

Адаптер «ССД-Пайп УльтраФ» соответствует:

  • ГОСТ Р 20.57.406, метод 211-1 (стойкость к ультрафиолету);
  • ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки кабелей. Часть 24. Трубные системы для прокладки в земле»;
  • ГОСТ Р МЭК 61386.1-2014 «Трубные системы для прокладки кабелей»;
  • ГОСТ Р 53313-2009 «Изделия погонажные электромонтажные. Требования пожарной безопасности. Методы испытаний»:
    • обладает теплостойкостью при испытаниях в соответствии с пунктом 5.1 ГОСТ Р 53313-2009;
    • обладает стойкостью к зажиганию нагретой проволоки при испытаниях в соответствии с пунктом 5.2 ГОСТ Р 53313-2009.


В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 24.06.2024 384.00 руб.
Мелкий опт: нет
Оптовая скидка: 0%
Цена оптовая, с НДС: по запросу
Цена розничная, Без НДС: на 24.06.2024 320.00 руб.
Мелкий опт: нет
Оптовая скидка: 0%
Цена оптовая, без НДС: по запросу
Параметры товара
Характеристики
Материал Полипропилен
Тип соединения Резьбовое
Диаметр наружный, мм 100
Диаметр внутренний, мм 61
Диаметр фрезы, мм 76
Длина изделия, мм 149
Температура монтажа, °C -25…+60
Температура эксплуатации, °C -45…+90
Масса, кг 0,11
Комплектация
Адаптер герметичного ввода 1 шт.
Логистические параметры
Объем, м3: 0,001196
Вес, кг.: 0,13953488
