ИМАГ-LF - комплект индикаторов КЗ для ВЛ 6-110 кВ с поворотным механизмом с блоком удаленной индикации

Номенклатурный номер: 900000-00823 Скопировано в буфер обмена

Описание (PDF)

ИМАГ-LF - индикаторы короткого замыкания, предназначенные для воздушной линии. Обычно используются на распределительных электрических сетях напряжением 6 ~ 35 кВ (по заказу пользователя могут быть модернизированы до 110 кВ) для контроля и обнаружения короткого замыкания и замыкания на землю. О состоянии неисправности сигнализирует механический флажок и три ярких мигающих светодиода с обзором на 360. Информацию о неисправности и значение тока также можно выгружать в систему SCADA по сетям 2.5G/3G/4G.

Индикатор можно устанавливать на находящуюся под напряжением линию с помощью адаптера и изолирующей штанги. Такие параметры, как ток срабатывания, время сброса, интервал мигания, и т.д., можно считывать и настраивать с помощью беспроводного инструмента с двусторонней связью. В качестве индикации низкого заряда батареи используется локальная механическая индикация с помощью красного флажка.


В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 08.12.2024 166 200.00 руб.
Оптовое кол-во: 2 шт
Оптовая скидка: 3%
Цена оптовая, с НДС: 161 214.00 руб.
Цена розничная, Без НДС: на 08.12.2024 138 500.00 руб.
Оптовое кол-во: 2 шт
Оптовая скидка: 3%
Цена оптовая, без НДС: 134 345.00 руб.
Параметры товара
Характеристики
Ток срабатывания при коротком замыкании (между фазами) 50 ~ 1200 А, регулируемый, шаг 1 А, по умолчанию 150 А
Ток срабатывания при коротком замыкании на землю Определяет ОЗЗ при токе выше 5 А в сетях с изолированной нейтралью
Падение напряжения при замыкании на землю (между фазой и землей) Регулируемое: шаг 1%, по умолчанию 30%
Задержка срабатывания при замыкании на землю Регулируемая: шаг 1 секунда, по умолчанию 30 секунд
Сброс устройства индикации:
- Вручную с помощью магнита.
- Удаленный сброс через систему SCADA.
- Сброс по времени: Регулируемый, шаг 1 секунда, по умолчанию 24 часа, максимально 48 часов.
- Автоматический сброс задержки после повторного включения, шаг 1 секунда, по умолчанию 30 секунд, максимально 5 минут, только для постоянной неисправности
Класс защиты IP68
Внутреннее тестирование Согласно IEEE495-2007
Диапазон рабочих температур -40~+70°C
Электропитание Литиевая батарея типа AA 3,6 В / 4 Ач, сменная
Срок службы батареи 10 лет
Масса индикатора Приблизительно 620 г
Габариты:
- Диаметр, мм 93
- Высота, мм 170
Погрешность 0 А ~ 300 А; ±3 А 300 А; ~ 800 А ±1%
Диаметр кабеля 6 мм ~ 42 мм
Частота мигания 10 в минуту, регулируемая
Видимость индикации 100 метров в дневное время (6 лм)
Максимальный ток нагрузки/замыкания, A 1200
Диапазон напряжения 6 ~ 35 кВ, по заказу пользователя может быть модернизирован до 110 кВ
Выдерживаемый ток 31,5 кА/4 с
Связь 433MHz от индикаторов на блок сбора данных; 2.5G/3G/4G от блока сбора данных в систему SCADA
Коммуникационный протокол От индикатора до блока сбора данных: собственный; От блока сбора данных до системы SCADA: IEC101, IEC104, DNP3.0, Modbus
Тип индикации:
- Локальный (3 индикатора)
- Дистанционный (3 индикатора + 1 Блок сбора данных)
Параметр Уровень напряжения: 6-35 или 110 кВ
Количество SIM-карт 1 или 2
Комплектация

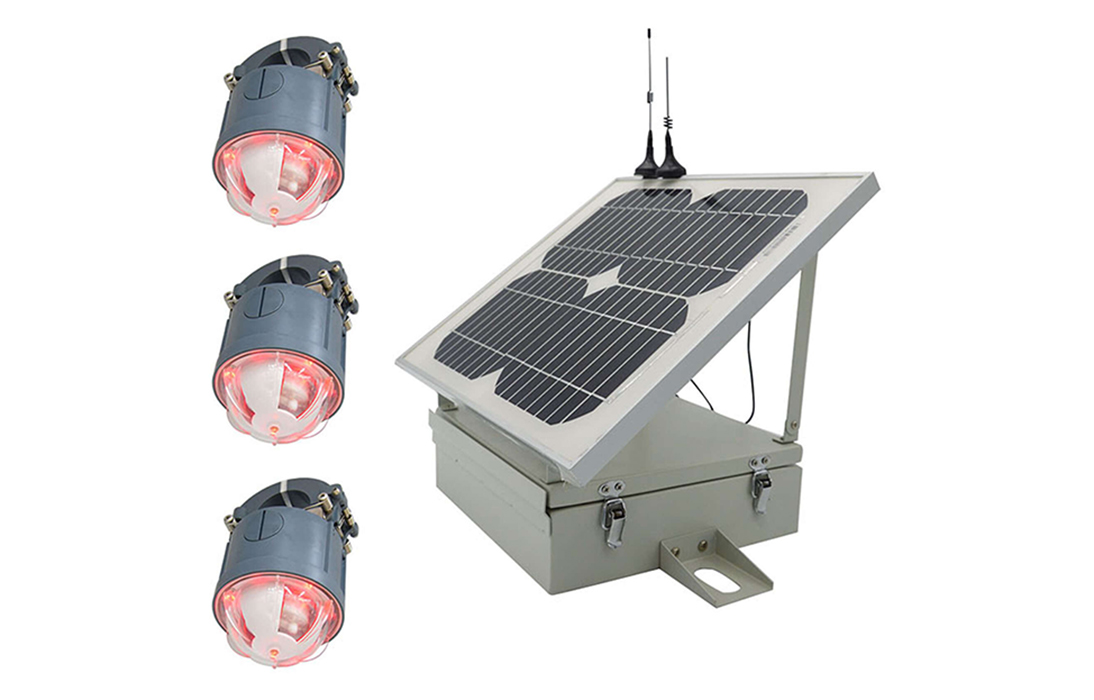

Блок сбора данных (DCU), обеспечивающий передачу информации о неисправности и значения тока нагрузки в систему SCADA 1 шт.

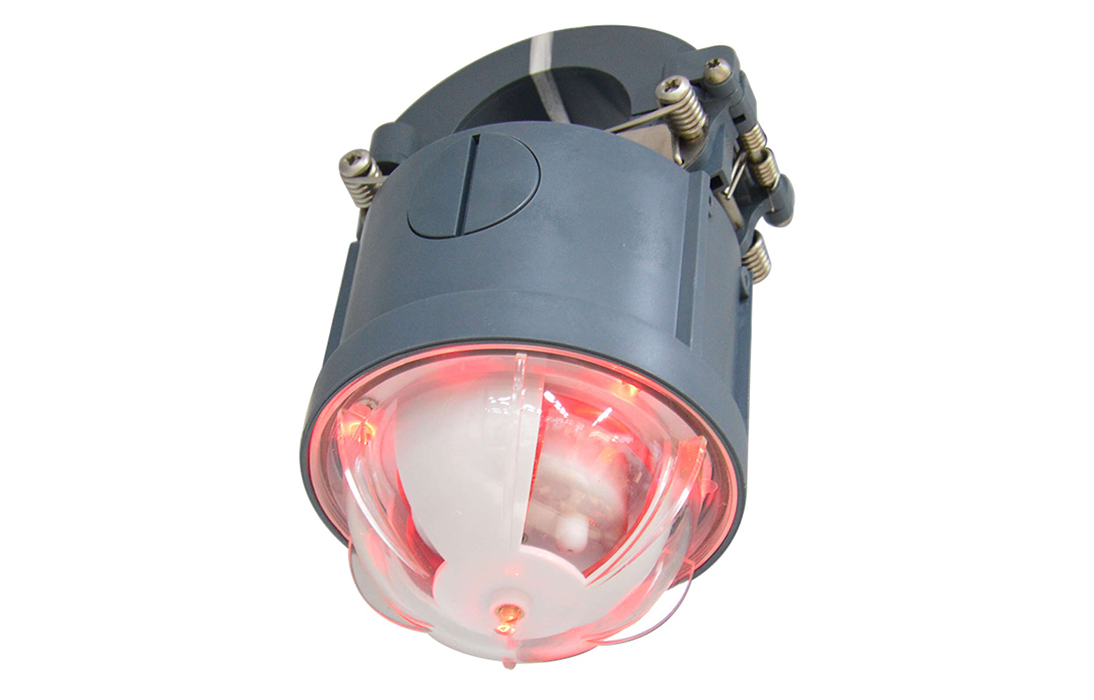

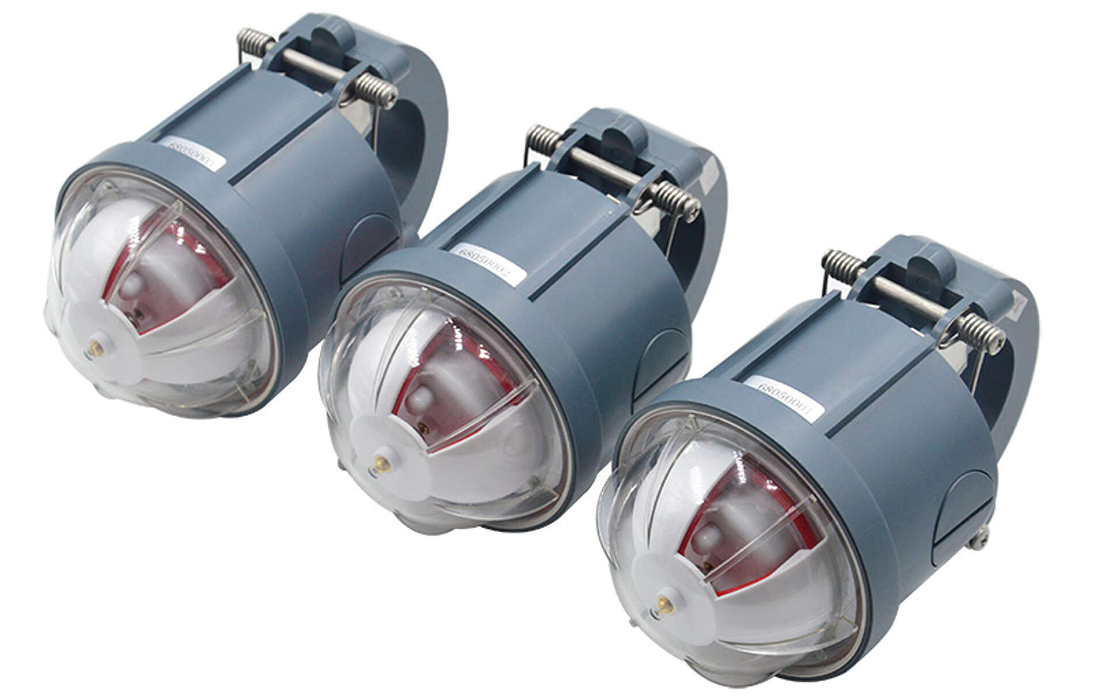

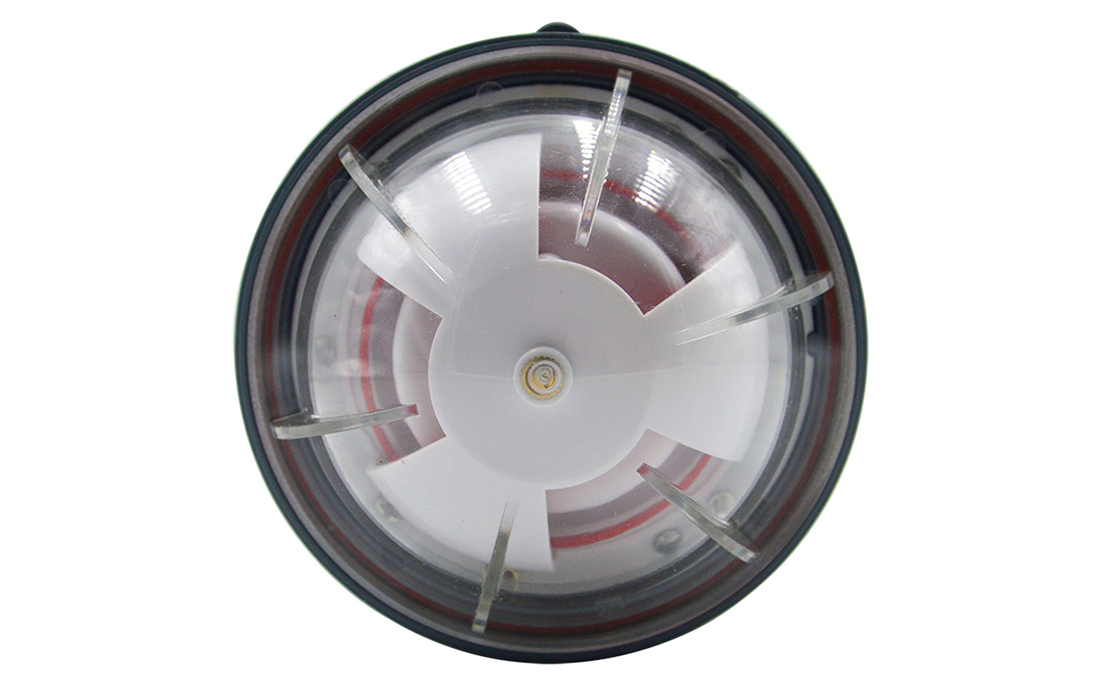

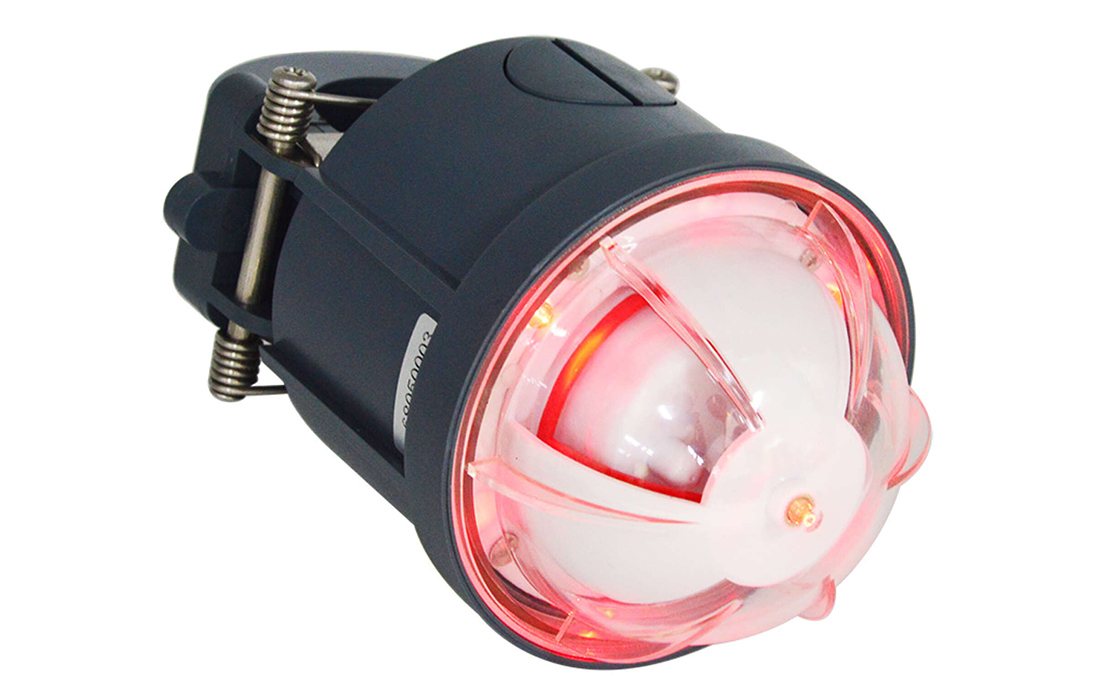

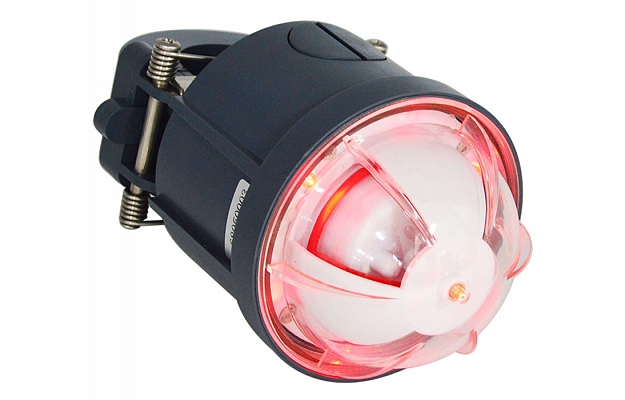

Индикатор, обнаруживающий короткое замыкание и замыкание на землю и обеспечивающий визуальную индикацию 3 шт.
Логистические параметры
Объем, м3: 0,100000
Вес, кг.: 10
Скопировано в буфер обмена
