Заглублённые трассы должны быть промаркированы на местности. Это необходимо для эффективной эксплуатации ВОЛС, а также для предупреждения механических повреждений, которые вероятны при выполнении земляных работ в зоне укладки кабелей.

На исполнительных чертежах-схемах обозначаются пути прохождения кабелей по отношению к постоянным ориентирам. Помимо привязки к ориентирам необходимо выставлять опознавательные знаки установленного нормативными документами типа («пикеты», «аншлаги»).

В городской черте без застройки, на загородных участках и в сельских населённых пунктах - для обозначения трассы должны применяться специальные изделия для визуальной маркировки, к которым относятся столбики опознавательные и столбики замерные.

Там, где возможности установки столбиков нет, применяют охранные информационные таблички, закреплённые на стационарных объектах.

Столбики

Пикетные столбики монтируют на прямоугольных участках трассы с интервалом от 250 до 300 метров и на поворотах коммуникаций, обозначающее изделие фиксируется в 10 сантиметрах от оси кабельной линии. Они также устанавливаются возле соединительных муфт, датчиков, элементов заземления и молниезащиты.

Столбики должны быть на пересечении трассы: с дорогами, с водными препятствиями, с прочими заглублёнными трассами, с воздушными инженерными коммуникациями.

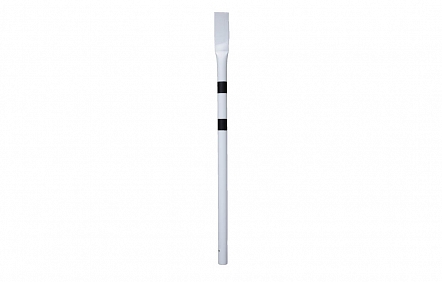

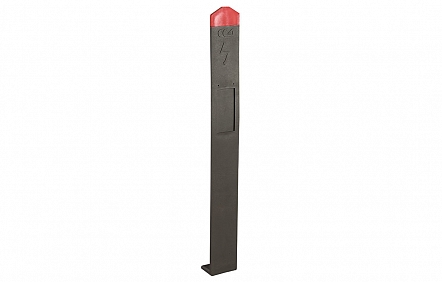

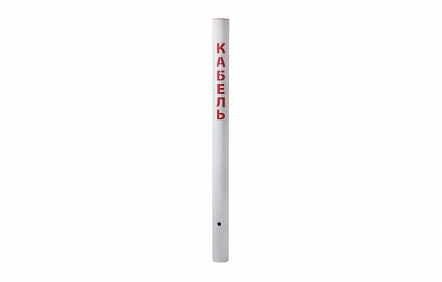

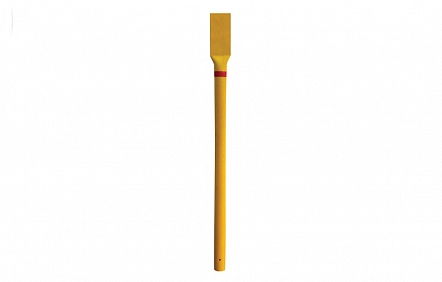

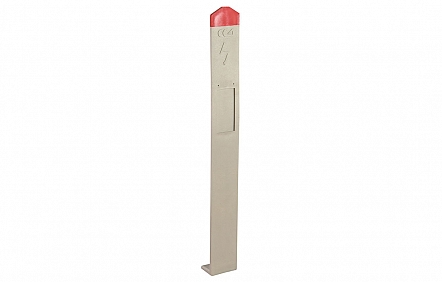

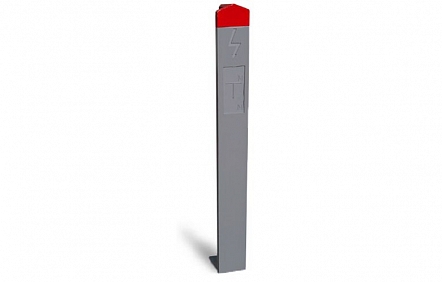

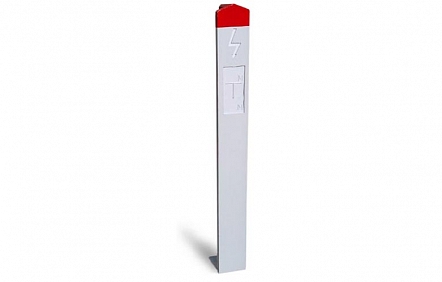

Замерные кабельные столбики производятся длиной от 1100 до 2500 мм. Они могут иметь квадратное, прямоугольное, треугольное сечение. Также допускается применение обозначающих пикетов в виде круглой трубы с плоским участком, либо профильного сложного изделия с Т-образным сечением.

Обязательным условием является наличие площадки, на которой размещаются условные обозначения или надписи, закрепляются информационные таблички.

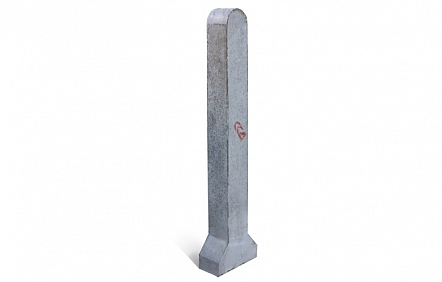

Сигнальные столбики производятся из материалов, стойких к коррозии, с высокой прочностью, широким температурным режимом эксплуатации. Для этого используются полимерные композиции или железобетон высокой марки. В нижней части изделия располагается либо утолщение (бетонная модель СЗК), либо сквозное отверстие для прохода анкерного элемента из рифлёного стеклопластика.

Таблички

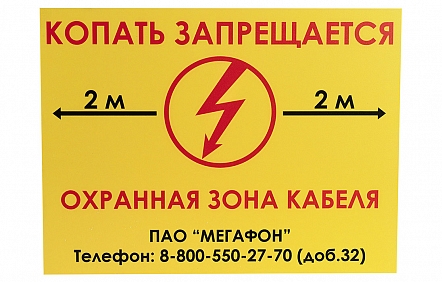

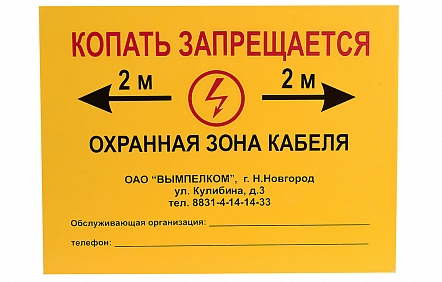

Типовые таблички закрепляются на стационарных объектах в местах с плотной застройкой или на опознавательных столбиках (на высоте 1,7 метра). В случае крепления таблички на столбиках, она должна располагаться перпендикулярно трассе, то есть стрелки указывают по обе стороны от оси заглублённой коммуникации.

Целью использования таблички является обозначение охранной зоны, а также предоставление прочей важной информации:
• Размер и локация охранной зоны.
• Адрес/телефон владельца или обслуживающей организации.
• Тип и некоторые характеристики инженерной трассы.
• Различные предупреждающие надписи.

Таблички создаются на ПВХ-основе или на металлической пластине. Информация печатается с одной или с обеих сторон. Также можно купить недорогие наклейки типового размера из полимерной плёнки.
