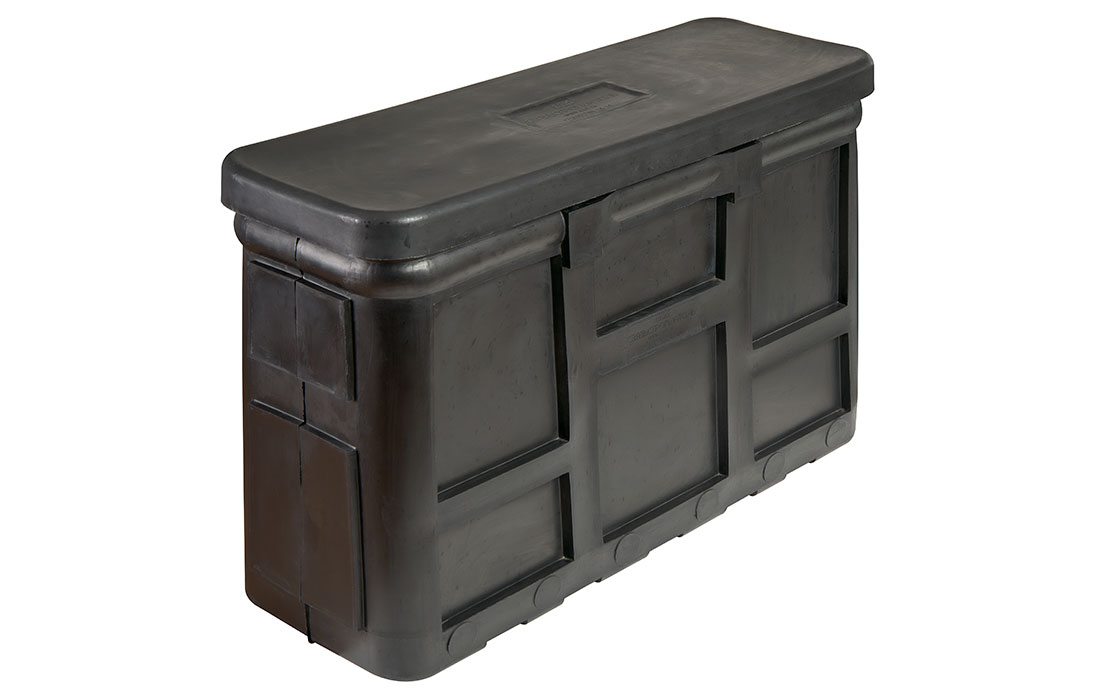

Камера оптическая трубопроводная КОТ-3-ССД

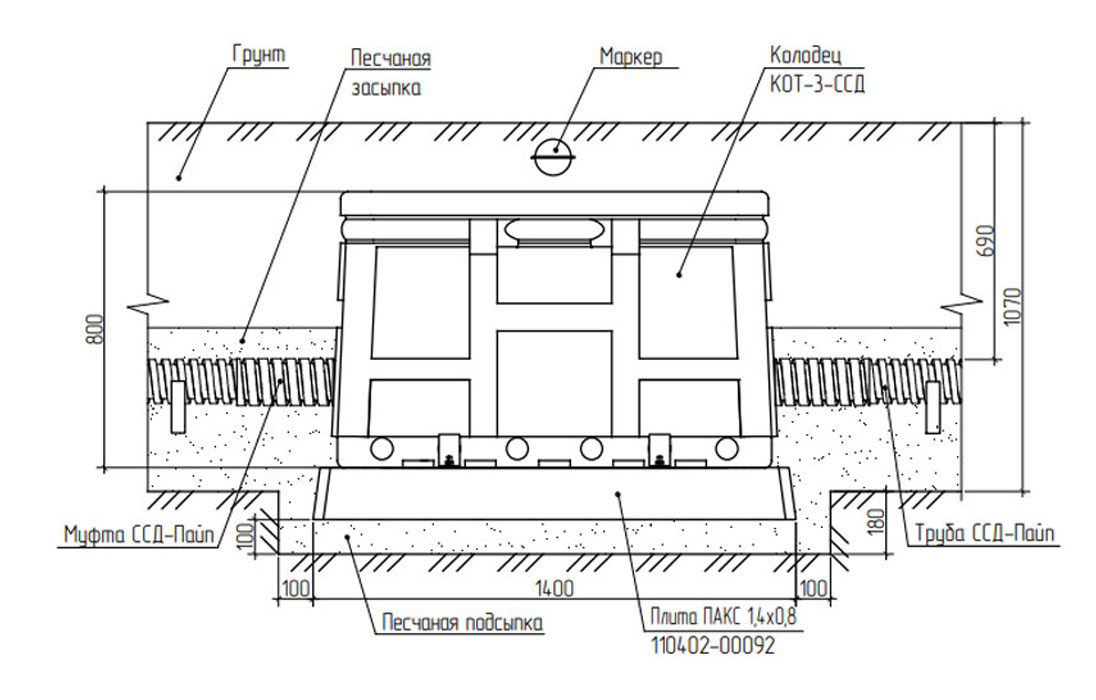

Предназначена для строительства электрических и телекоммуникационных магистральных кабельных сетей в качестве необслуживаемого смотрового устройства кабельной канализации, для защиты муфт и технологического запаса кабеля от внешних воздействий (включая грызунов) в местах стыковки рабочих длин кабеля, проложенного в полиэтиленовых трубах. Устанавливается на участках загородных кабельных трасс, а также в местах отсутствия постоянного движения транспорта, в качестве проходного, углового или разветвительного смотрового устройства.

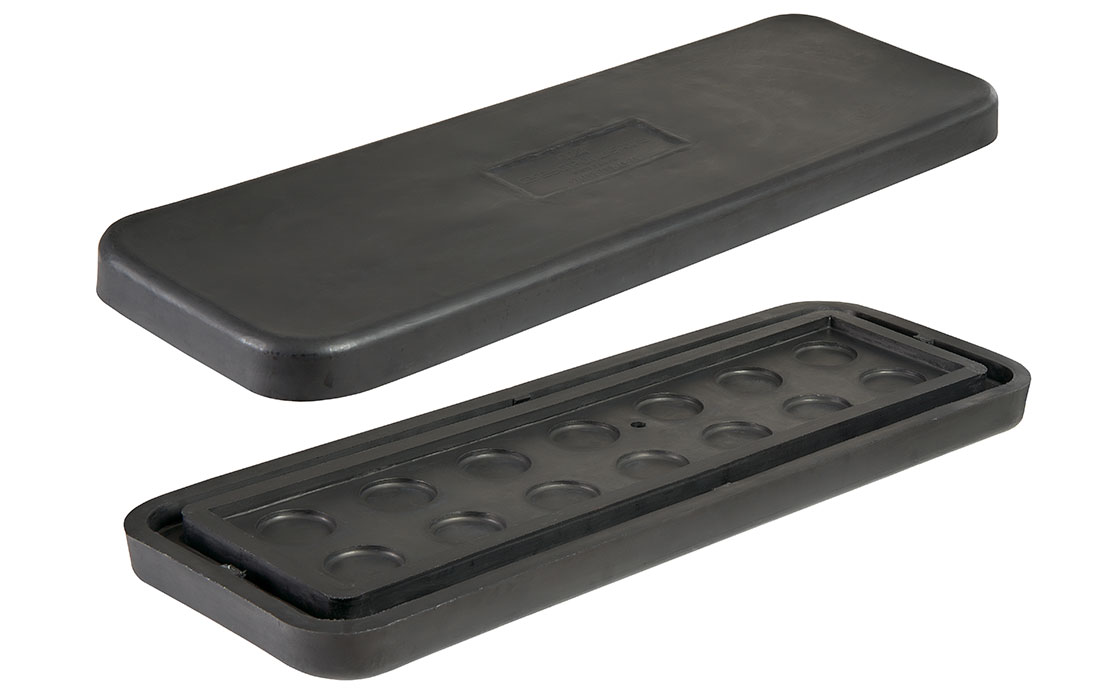

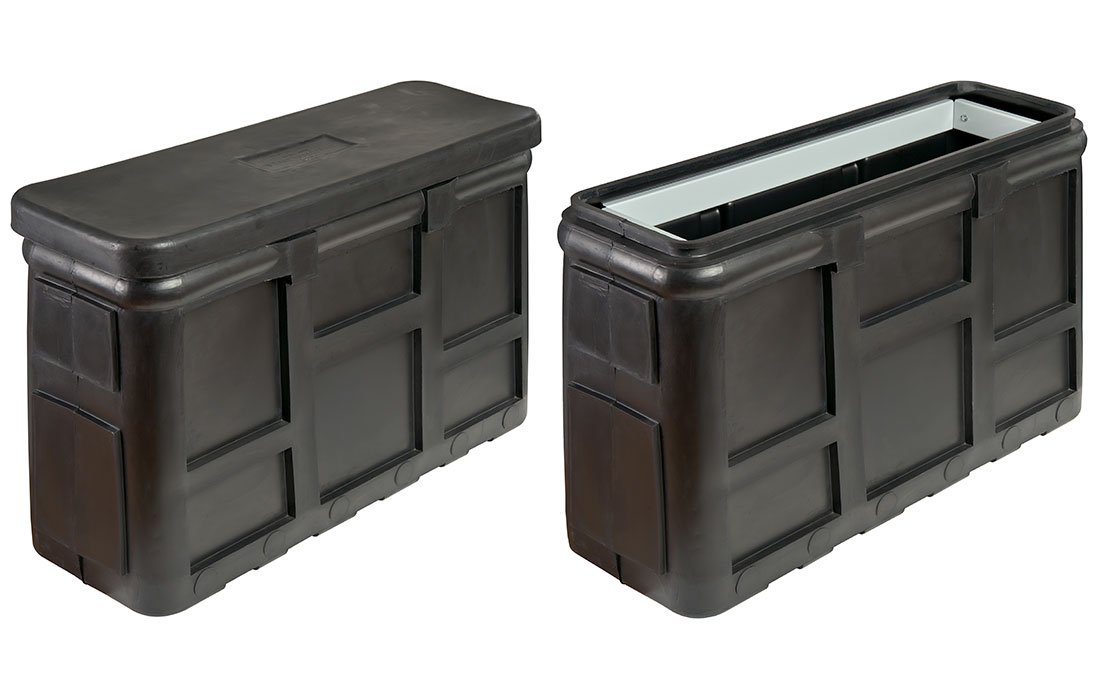

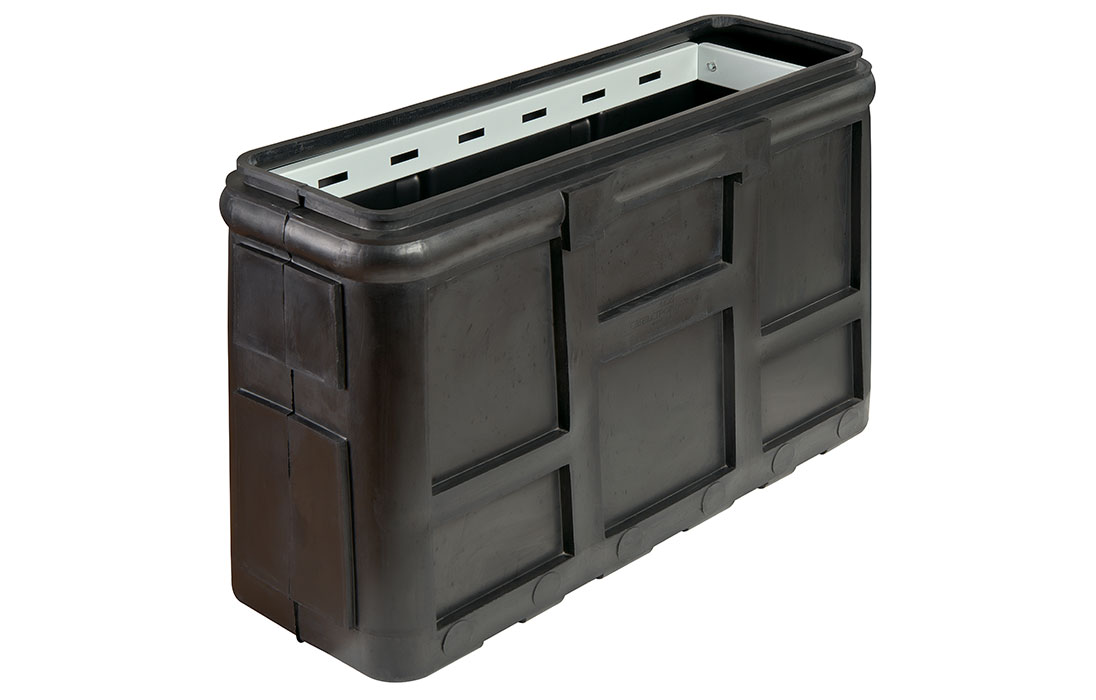

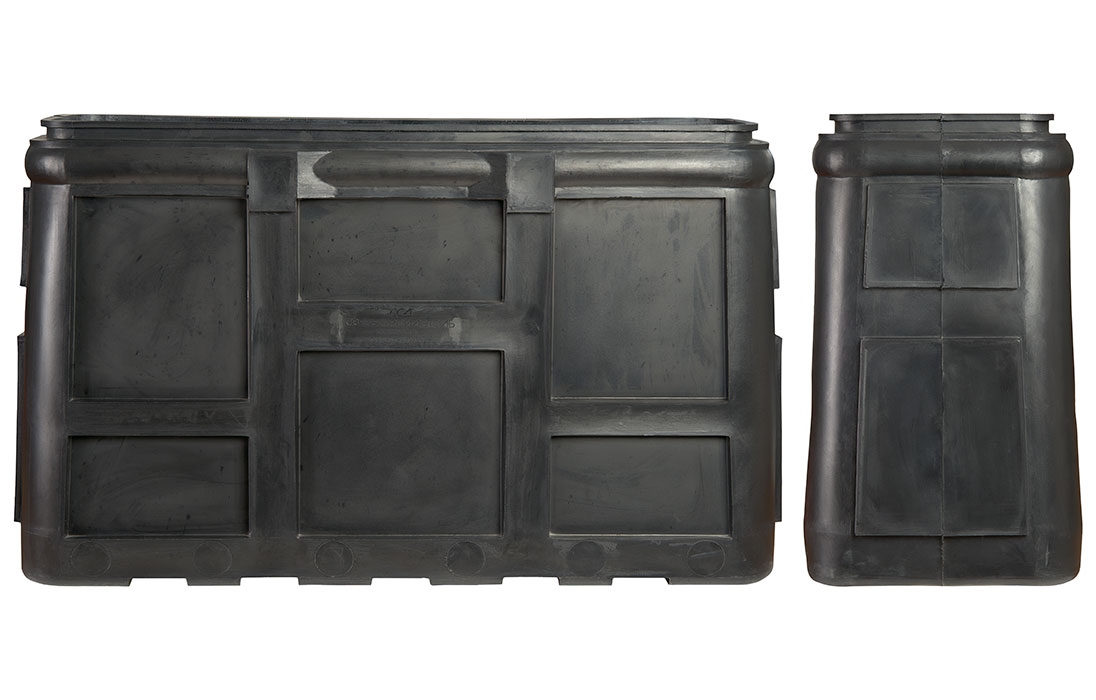

Камера имеет в сечении трапециевидную форму и состоит из двух цельнолитых элементов – крышки и корпуса. Боковые и торцевые поверхности относительно центральной оси имеют наклон 3°. Такая конструкция придает дополнительную прочность, а также препятствует выталкиванию камеры из грунта при его выпучивании или подвижке. На боковых поверхностях камеры расположены ниши разных размеров для ввода полиэтиленовых труб различных диаметров, которые разделены мощными ребрами жесткости. Торцевые поверхности имеют ниши расположенные с внутренней стороны камеры.

При необходимости стенки ниш высверливаются с помощью кругового, регулируемого сверла, электродрели или аккумуляторного шуруповерта того размера, который необходим для ввода соответствующего количества и диаметра труб. Герметизация мест ввода труб осуществляется с помощью переходных компрессионных муфт или адаптеров герметичного ввода. В качестве вводимых в камеру каналов могут использоваться полиэтиленовые трубы – ССД-Пайп (ТПЖГС), гладкие или гофрированные, а также труба ЗПТ. Ввод кабелей связи в камеру, включая бронированные оптические кабели, осуществляется с помощью пылевлагозащищенных, химически стойких, устойчивых к затоплению кабельных вводов с классом защиты не менее IP66.

Возможен вариант разрезания корпуса камеры на нижнюю и верхние части, с последующей установкой ее на действующую канализацию.

В камере оптической трубопроводной КОТ-3 размещается:
• канализационные муфты типа МОГ, МТОК стандартных размеров;
• технологический запас оптического кабеля (до 15 м с каждой соединяемой стороной);
• технологический запас проводников для КИПа длиной до 15 м каждый.

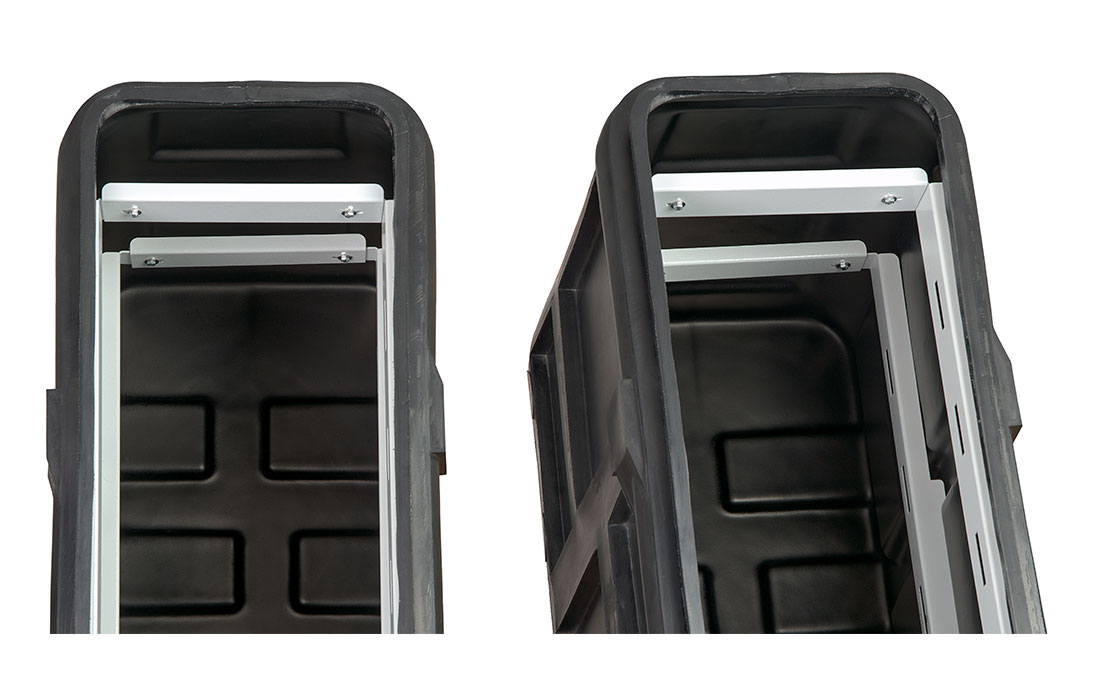

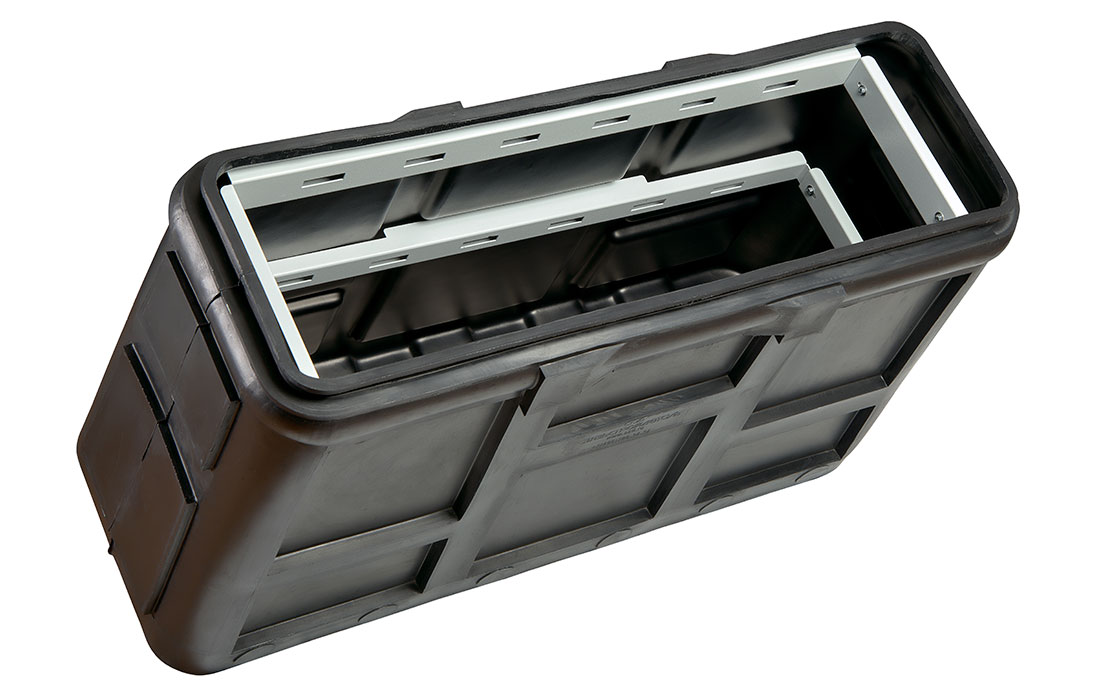

Кабель в камере устанавливается по диагонали от ее дна, к крышке.

Камера КОТ-3 выдерживает:
• вертикальную нагрузку грунта высотой до 2 м;
• воздействие ручных орудий труда при открывании.

Основные преимущества конструкции камеры КОТ-3:
• выполнена в форме стандартного колодца связи;
• малая ширина (470 мм), что позволяет устанавливать КОТ-3 в стандартную траншею шириной 600 мм, и применять ее в условиях ограниченного пространства;
• имеет большое количество площадок на разных уровнях для ввода и вывода каналов;
• есть возможность ввода и вывода труб диаметром до 280 мм;
• малый вес, не требующий применения грузоподъемных механизмов;
• возможность обеспечения высокой степени герметизации вводимой трубы или кабеля;
• отсутствие необходимости катодной защиты камеры;
• возможность быстрого построения сложных конфигураций кабельной канализации;
• возможность применения простых экономичных технологий строительства;
• экологическая безопасность;
• снижение эксплуатационных затрат на обслуживание пластмассовой кабельной канализации;
• высокой стойкостью к воздействию агрессивных сред;
• высокой стойкостью к воздействию широкого диапазона температур;
• срок службы составляет 50 лет.
