Номенклатурный номер: 110104-00083 Скопировано в буфер обмена

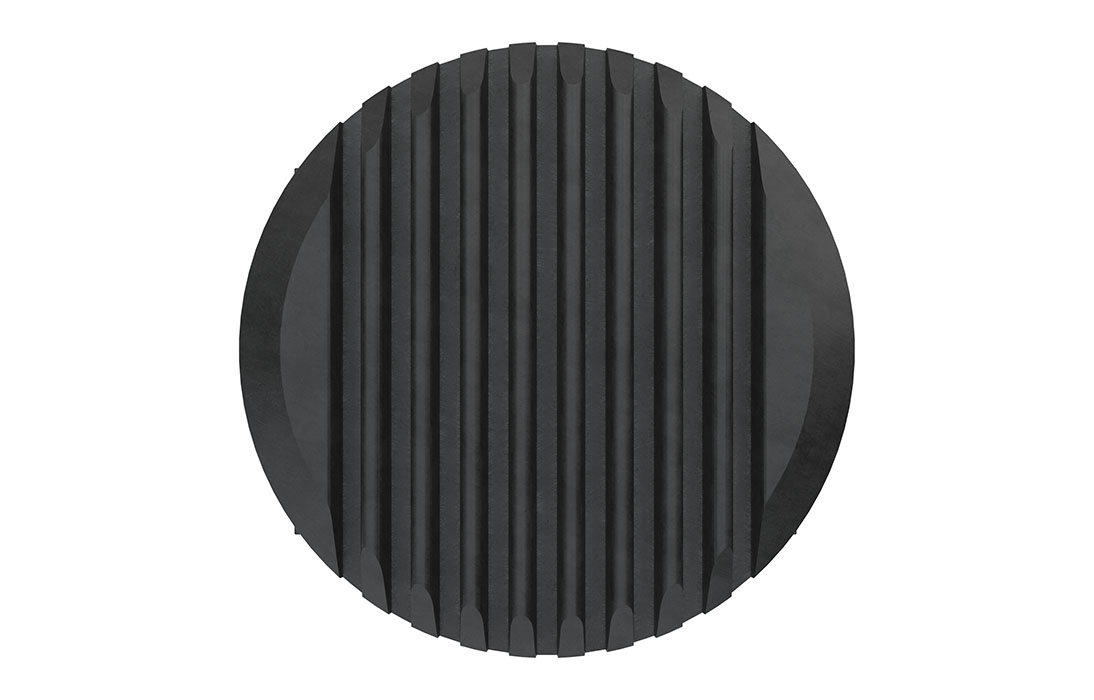

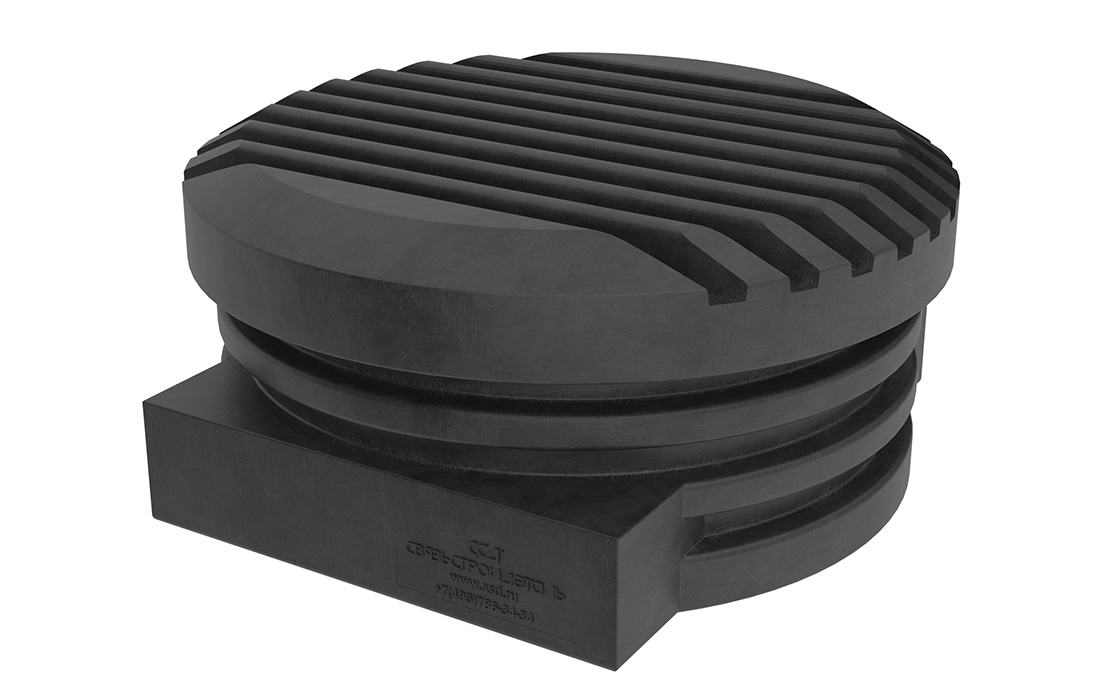

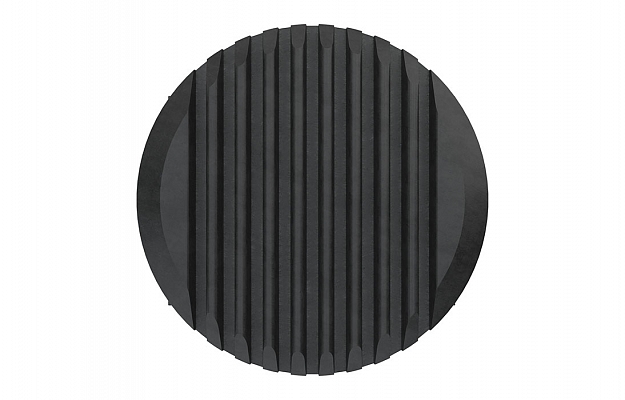

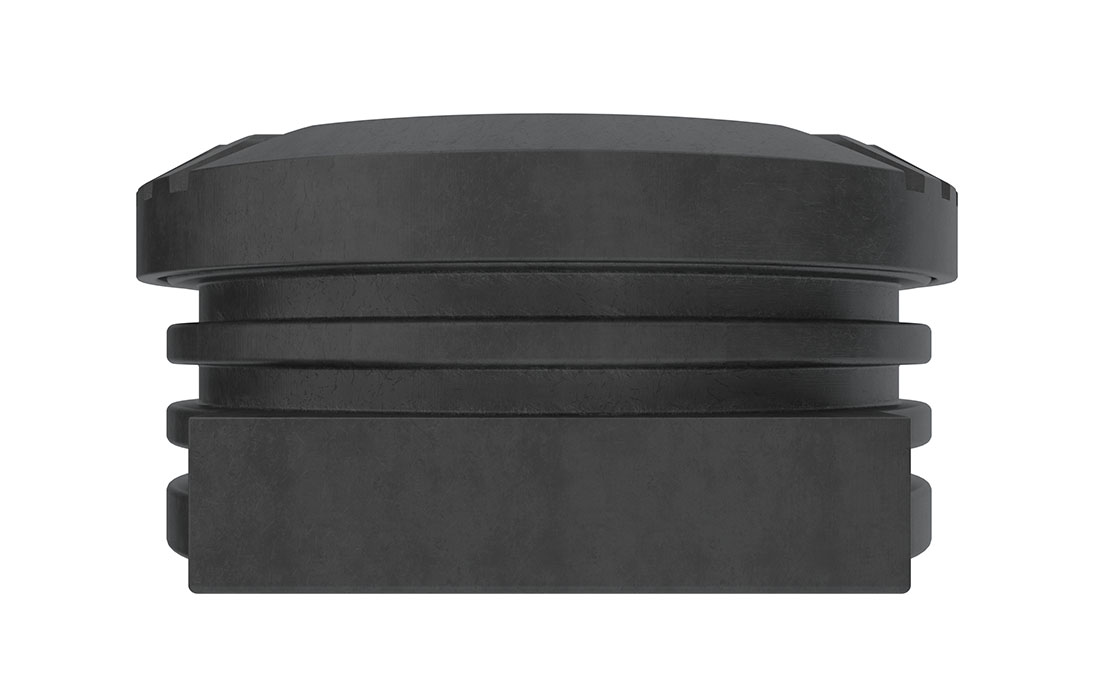

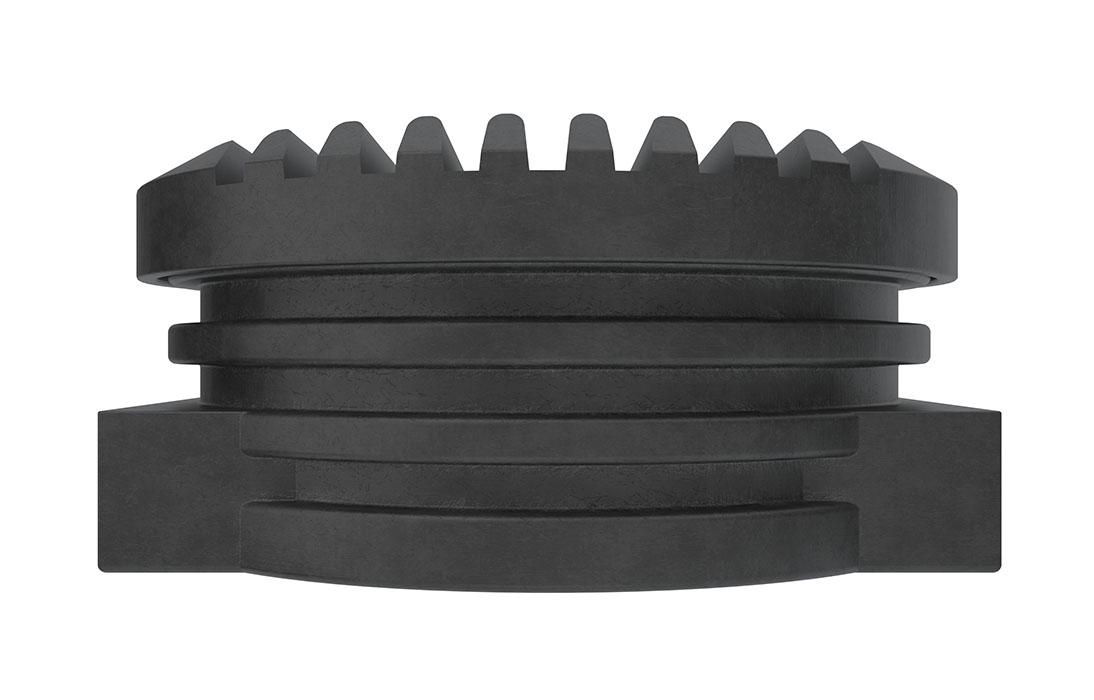

Камера оптическая трубопроводная модернизированная КОТм-2.1-ССД внешний вид 1
Камера оптическая трубопроводная модернизированная КОТм-2.1-ССД внешний вид 2
Камера оптическая трубопроводная модернизированная КОТм-2.1-ССД внешний вид 3
Камера оптическая трубопроводная модернизированная КОТм-2.1-ССД внешний вид 4
Камера оптическая трубопроводная модернизированная КОТм-2.1-ССД внешний вид 5
Камера оптическая трубопроводная модернизированная КОТм-2.1-ССД внешний вид 6

Описание (PDF)

Предназначена для строительства электрических и телекоммуникационных магистральных кабельных сетей в качестве необслуживаемого смотрового устройства кабельной канализации, для защиты муфт и технологического запаса кабеля от внешних воздействий (включая грызунов) в местах стыковки рабочих длин кабеля, проложенного в полиэтиленовых трубах. Устанавливается на участках загородных кабельных трасс, а также в местах отсутствия постоянного движения транспорта, в качестве проходного, углового или разветвительного смотрового устройства.

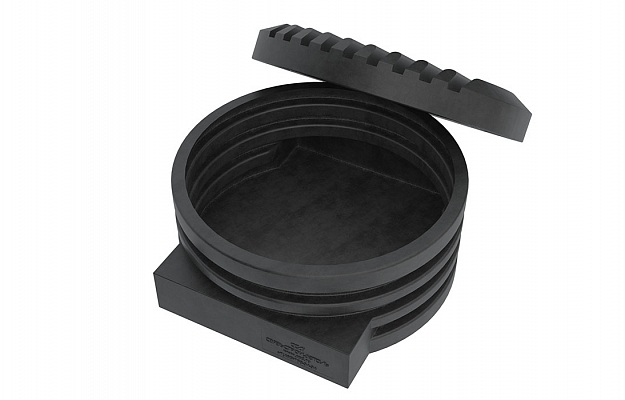

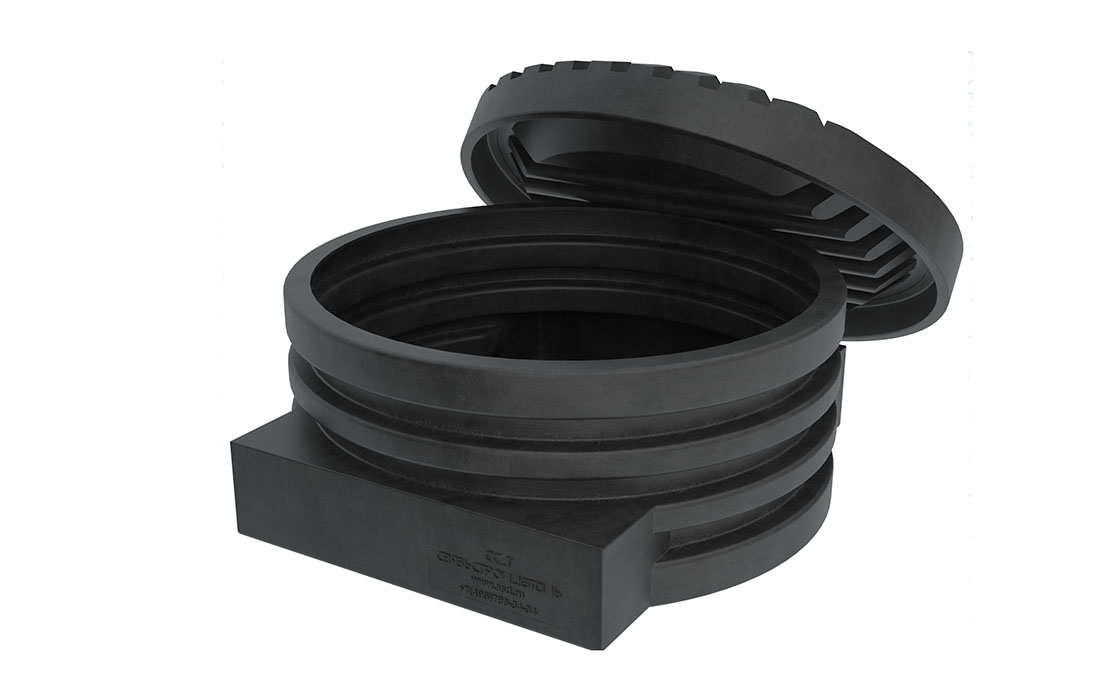

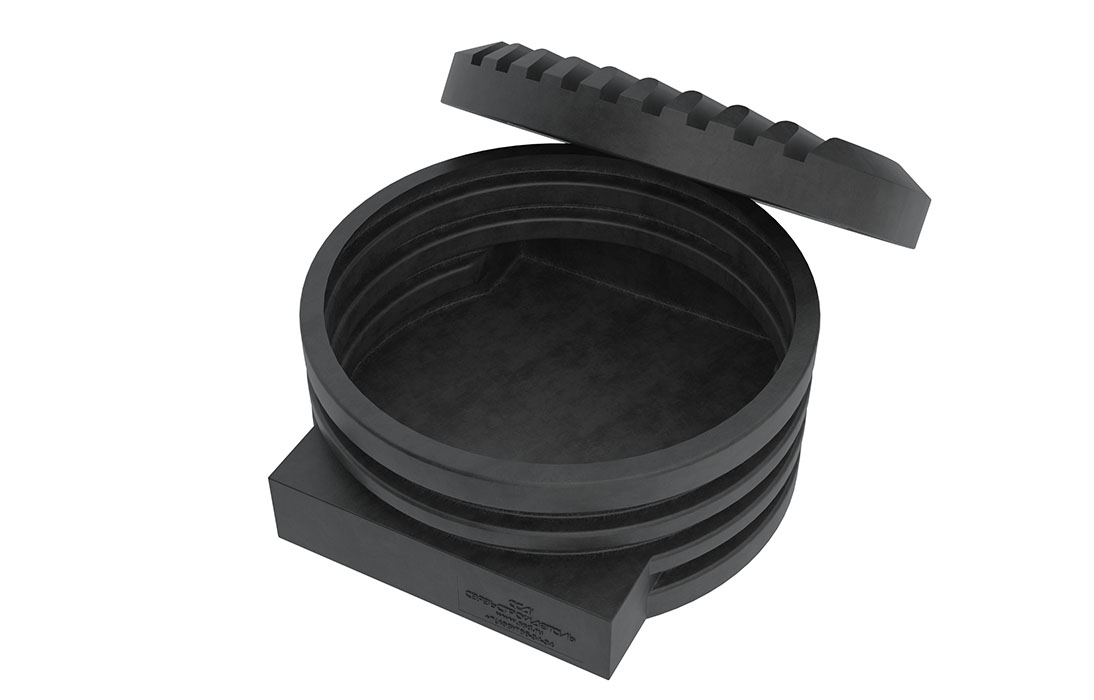

Камера имеет в сечении цилиндрическую форму и состоит из двух цельнолитых элементов – крышки и корпуса. Корпус КОТм-2.1-ССД имеет ребристую поверхность. Такая конструкция придает дополнительную прочность, а также препятствует выталкиванию камеры из грунта при его выпучивании или подвижке. На двух противоположных сторонах корпуса расположены присоединительные площадки, через которые можно ввести спиральные трубы диаметром до 160 мм. На одной из таких площадок располагается контактная информация и логотип компании ССД.

При необходимости стенки присоединительной площадки высверливаются с помощью кругового, регулируемого сверла, электродрели или аккумуляторного шуруповерта того размера, который необходим для ввода соответствующего количества и диаметра труб. Присоединение труб к стенкам камеры осуществляется с помощью адаптеров ввода или компрессионных муфт. В качестве вводимых в камеру каналов могут использоваться полиэтиленовые трубы – ССД-Пайп (ТПЖГС), спиральные, гладкие или гофрированные, а также труба ЗПТ ТС. Ввод кабелей связи в камеру, включая бронированные оптические кабели, осуществляется с помощью пылевлагозащищенных, химически стойких, устойчивых к затоплению кабельных вводов с классом защиты не менее IP66.

В камере оптической трубопроводной КОТм-2.1-ССД размещается:

  • одна разветвительная или две тупиковые муфты МТОК стандартного размера (МТОК-Г3) или малогабаритные МТОК-Л6;
  • до 400 метров кабеля ф=13,3 мм, типа ДПТ-П-64-12 кН;
  • технологический запас оптического кабеля (до 15 м с каждой соединяемой стороной);
  • технологический запас проводников для КИПа длиной до 15 м каждый.

Камера КОТм-2.1-ССД выдерживает:

  • вертикальную нагрузку грунта высотой до 2,5 м;
  • воздействие ручных орудий труда при открывании.

Основные преимущества применения КОТм-2.1-ССД:

  • большие и удобные присоединительные площадки, в которые возможен ввод спиральных труб диаметром до 160 мм;
  • отсутствие патрубков упрощает транспортировку на дальние расстояния;
  • малый вес, не требующий применения грузоподъемных механизмов;
  • обеспечение высокой степени герметизации вводимой трубы или кабеля;
  • отсутствие необходимости катодной защиты камеры;
  • быстрое построение сложных конфигураций кабельной канализации;
  • применение простых экономичных технологий строительства;
  • экологическая безопасность;
  • снижение эксплуатационных затрат на обслуживание пластмассовой кабельной канализации;
  • высокой стойкостью к воздействию агрессивных сред;
  • высокой стойкостью к воздействию широкого диапазона температур;
  • срок службы составляет 50 лет.

Производится в соответствии с ТУ 22.29.29-085-27564371-2017 «Колодцы и камеры кабельные полимерные».


Перейти к сопутствующим товарам

Товар под заказ

Если Вас интересует данный товар, обратитесь к ответственному менеджеру для уточнения информации о цене и сроках поставки.

Ведущий менеджер по развитию продукта
Гордеев Дмитрий Юрьевич
Тел.: +7 (495) 786-34-34, доб.464
Параметры товара
Характеристики
Материал Полиэтилен низкого давления
Кол-во и размер площадок (ДхШхВ) для ввода трубы, шт/мм. 2/720х150х170
Длина, мм 1070
Ширина, мм 1070
Высота, мм 495
Диаметр отверстия корпуса, мм 906
Температура монтажа, °С -40…+60
Температура эксплуатации, °С -40…+60
Масса, кг 33
Комплектация
Корпус 1 шт.
Крышка 1 шт.
Логистические параметры
Объем, м3: 0,561800
Вес, кг.: 32
