Предназначен для строительства электрических и телекоммуникационных кабельных сетей, в качестве смотрового устройства кабельной канализации с размещением технологического запаса кабеля и малогабаритных кабельных муфт, а также различного пассивного оборудования. Может устанавливаться на газонах, тротуарах и на проезжей части улиц (с соблюдением технологии монтажа) в качестве проходного, углового или разветвительного колодца.

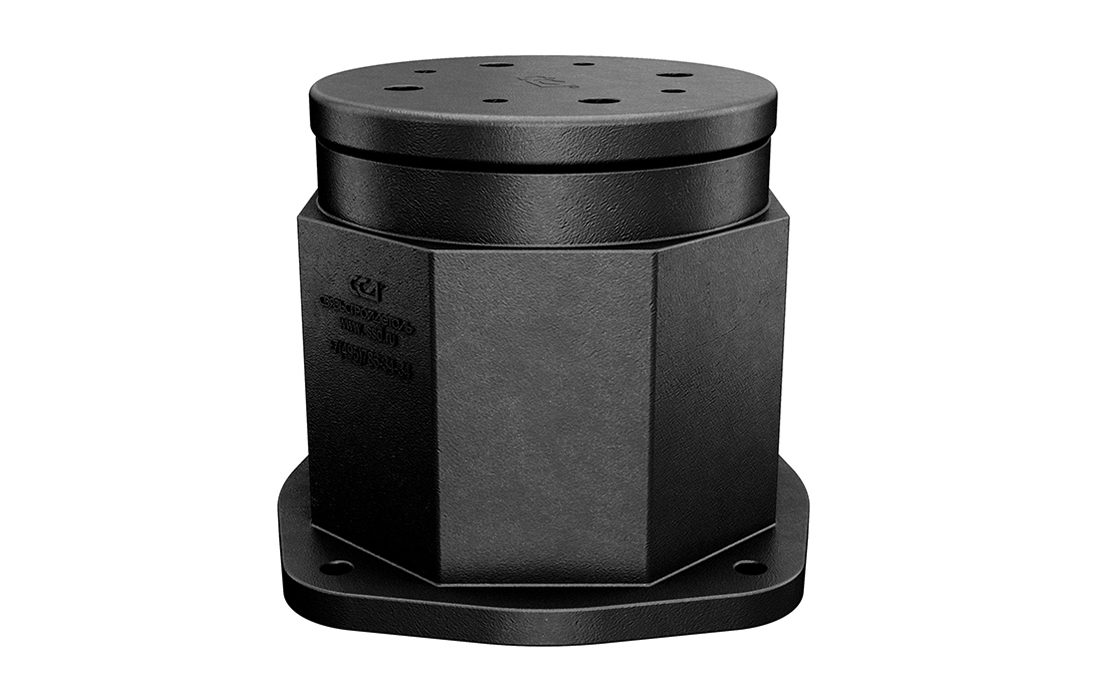

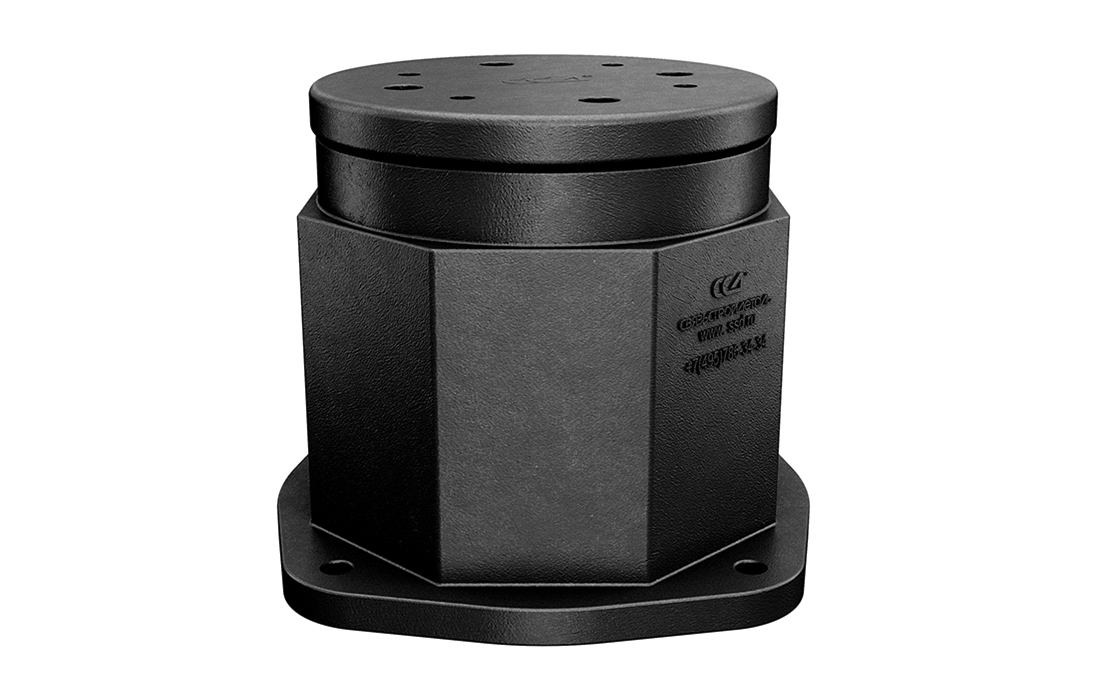

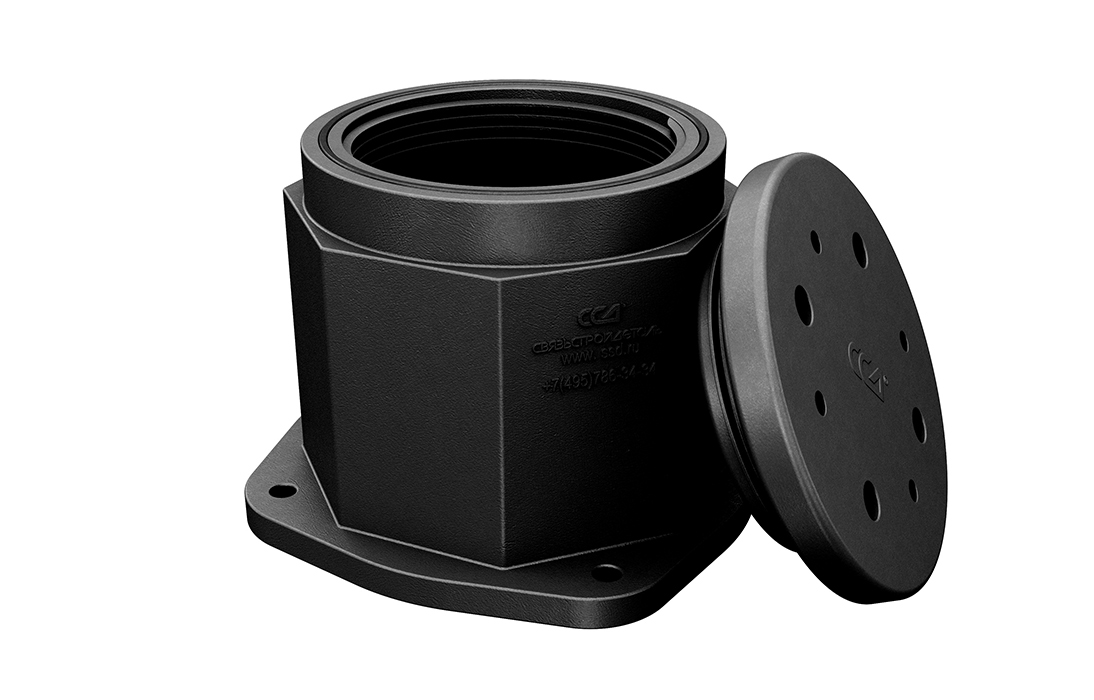

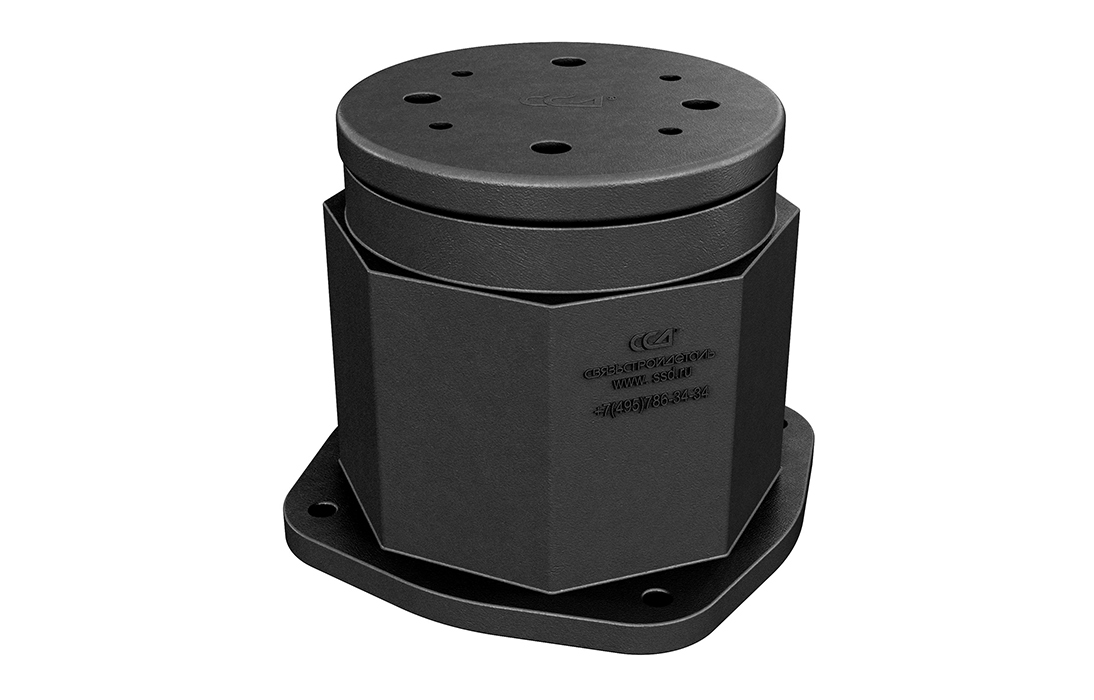

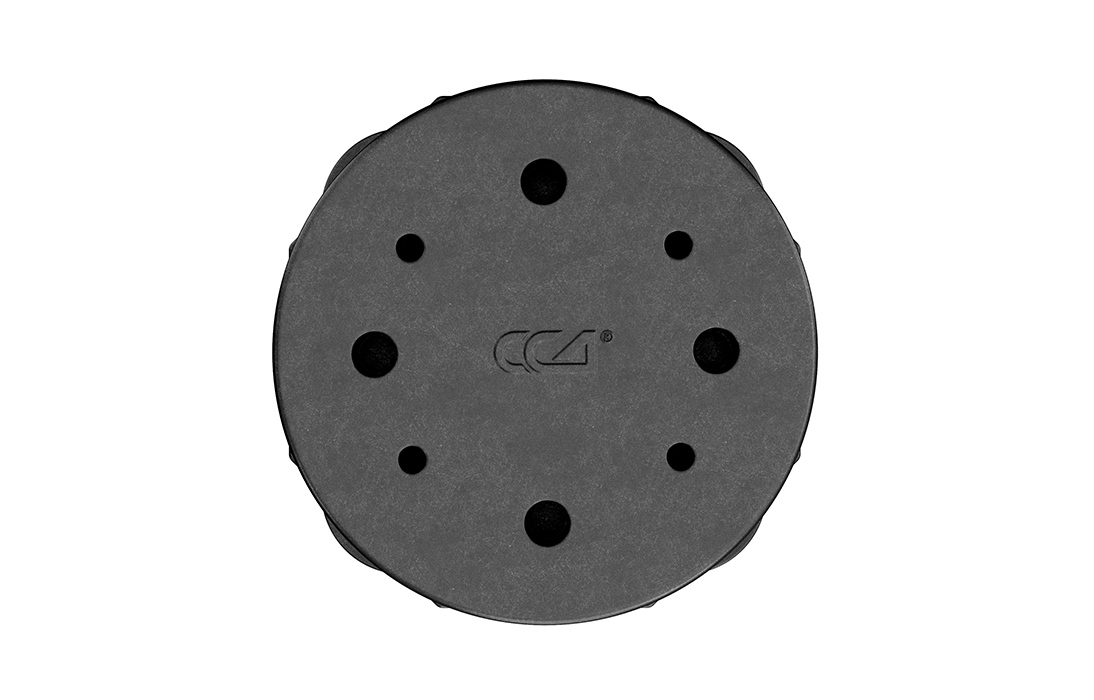

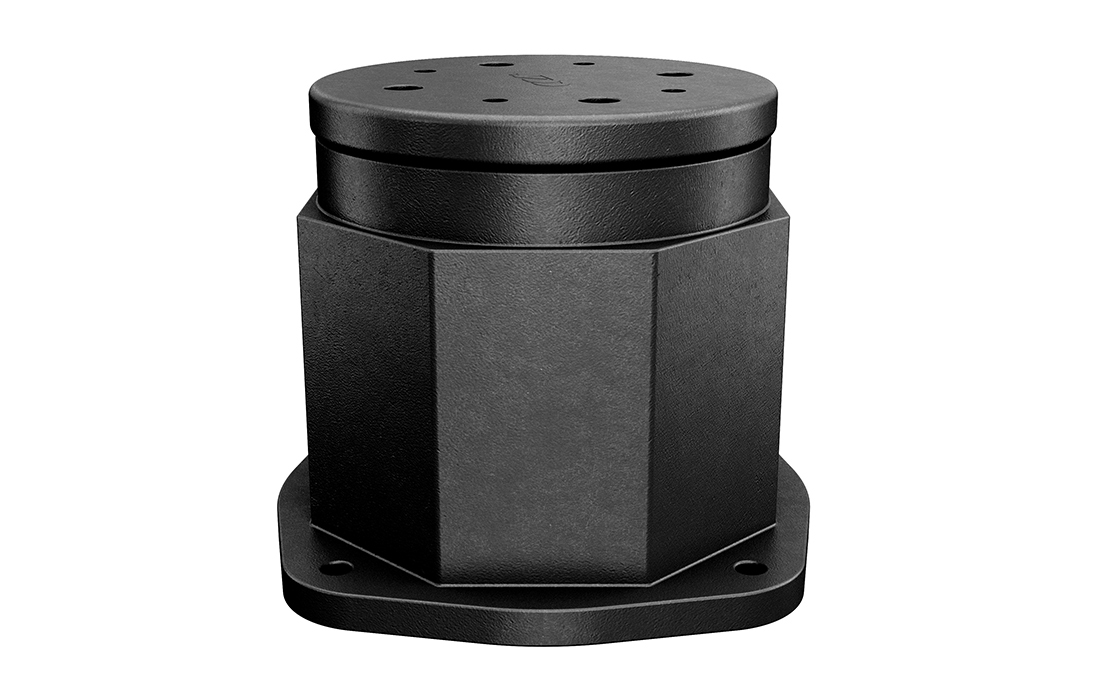

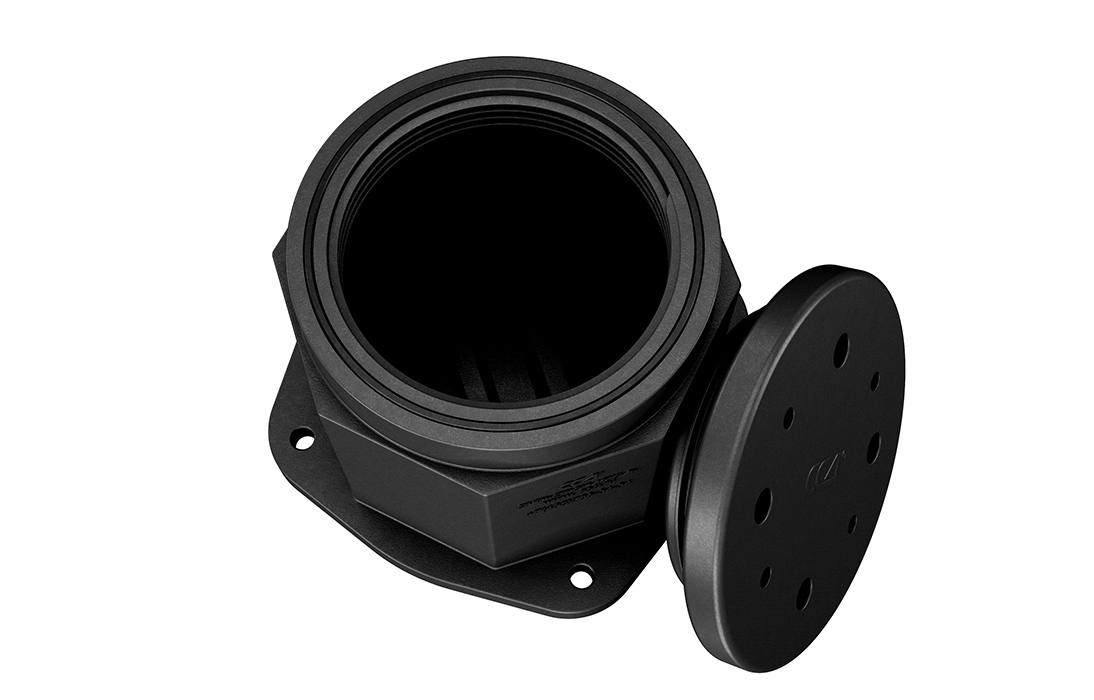

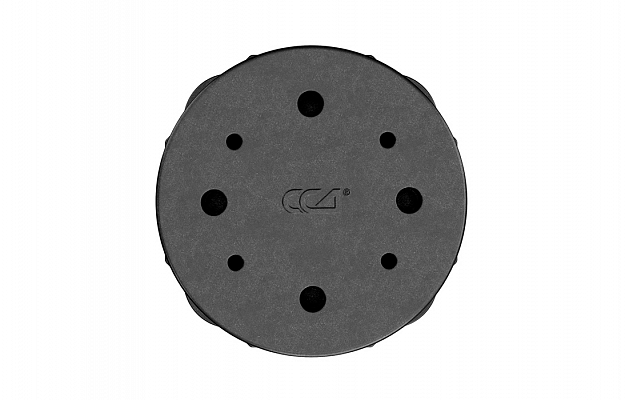

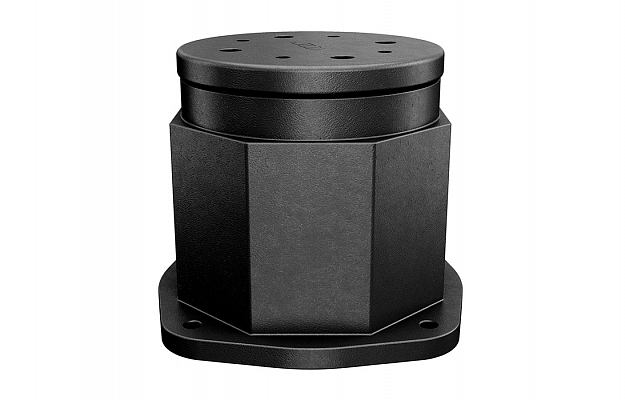

Состоит из крышки и цельнолитого корпуса. Корпус колодца имеет рёбра жесткости, которые дополнительно придают ему прочность. Фиксация крышки с корпусом происходит за счет резьбового соединения. За счет высококачественного исполнения резьбового соединения достигается высокая степень плотности прилегания крышки к корпусу колодца и легкость хода при закручивании. Герметичность соединяемых элементов обеспечивается силиконовым уплотнительным шнуром, расположенным в горловине корпуса. На верхней поверхности крышки имеются специальные отверстия, в которые вставляется ключ (приобретается дополнительно). Это позволяет зафиксировать крышку с дополнительным усилием. Последующее открытие крышки возможно только с применением ключа, предотвращая несанкционированное проникновение в камеру колодца.

Корпус колодца имеет 8 монтажных площадок для ввода полиэтиленовых труб подходящих с разных сторон. Размер каждой площадки 200х320 мм. В каждую такую площадку можно ввести и вывести спиральные трубы диаметром до 160 мм включительно. Ввод труб осуществляется через отверстия, которые высверливаются с помощью кругового регулируемого сверла, электродрели или аккумуляторного шуруповерта того размера, который необходим для ввода соответствующего количества и диаметра труб. Присоединение трубы к стенке колодца осуществляется с помощью адаптера ввода соответствующего трубе диаметра. Для предотвращения выталкивания колодца, в результате выпучивания или подвижки грунта, на его основании расположены 4 отверстия диаметром 30 мм. Через эти отверстия с помощью анкеров фиксируют корпус колодца к якорной железобетонной плите.

В качестве вводимых в камеру каналов могут использоваться полиэтиленовые трубы – ССД-Пайп (ТПЖГС), спиральные, гладкие или гофрированные, а также труба ЗПТ ТС.

Для идентификации завода-производителя на одной из площадок корпуса, а также крышке колодца расположена контактная информация и логотип компании ССД.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 12.10.2024 8 690.00 руб.
Оптовое кол-во: 10 шт
Оптовая скидка: 3%
Цена оптовая, с НДС: 8 429.30 руб.
Цена розничная, Без НДС: на 12.10.2024 7 241.67 руб.
Оптовое кол-во: 10 шт
Оптовая скидка: 3%
Цена оптовая, без НДС: 7 024.42 руб.
Планируемое поступление на склад - 66 шт
Из них доступно к заказу - 17 шт
Параметры товара
Характеристики
Материал Полиэтилен низкого давления
Кол-во и размер площадок для ввода трубы, шт/мм. 8/200х320
Диаметр корпуса, мм 500
Размер основания, мм 600х600
Высота, мм 500
Диаметр отверстия корпуса, мм 365
Диаметр анкерного отверстия, мм 30
Температура монтажа, °С -40…+60
Температура эксплуатации, °С -40…+60
Масса, кг 9
Комплектация
Корпус с уплотнительным шнуром 1 шт.
Крышка 1 шт.
Логистические параметры
Объем, м3: 0,204000
Вес, кг.: 9
Маркировка
ККП Колодец кабельный  полимерный
1 типоразмер
