Номенклатурный номер: 110102-00031 Скопировано в буфер обмена

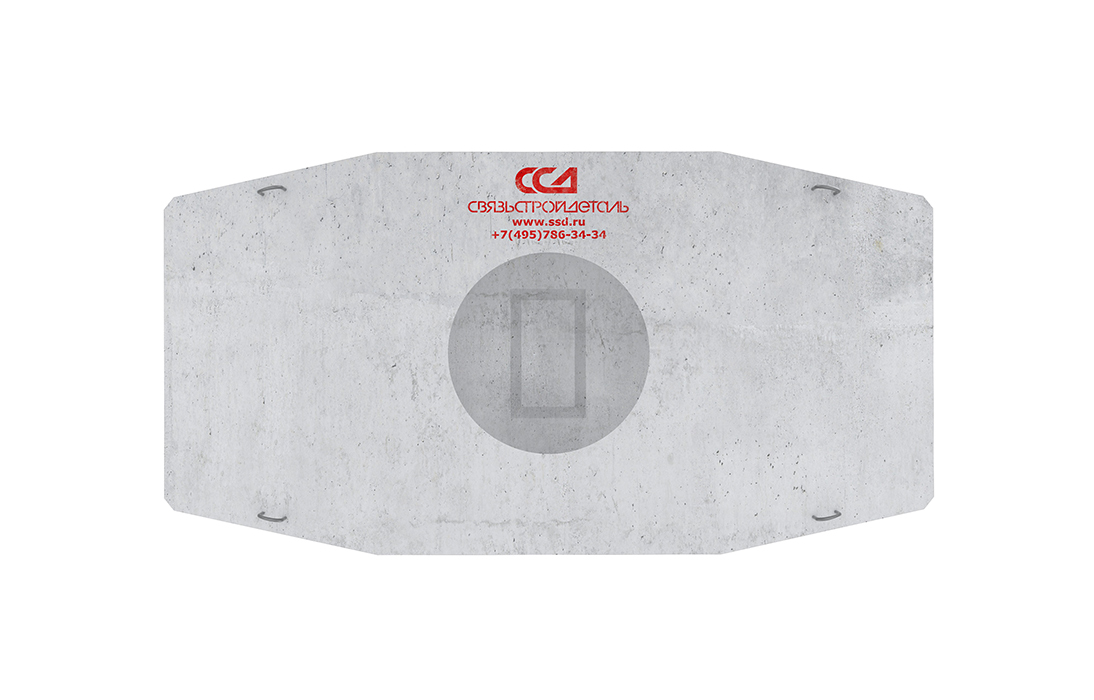

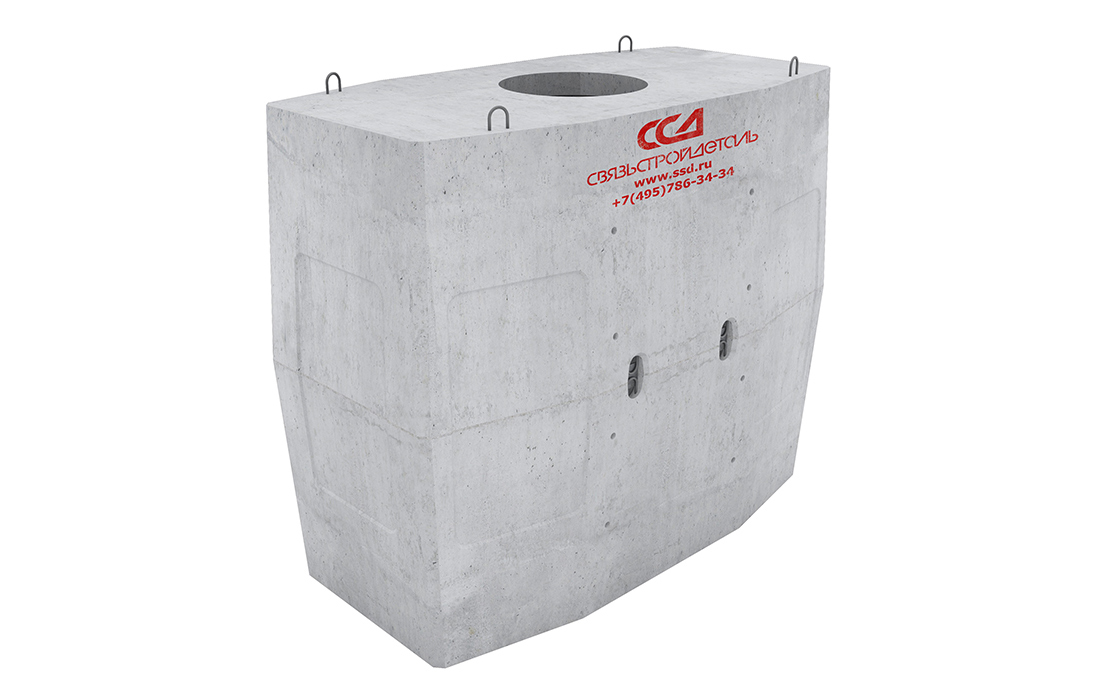

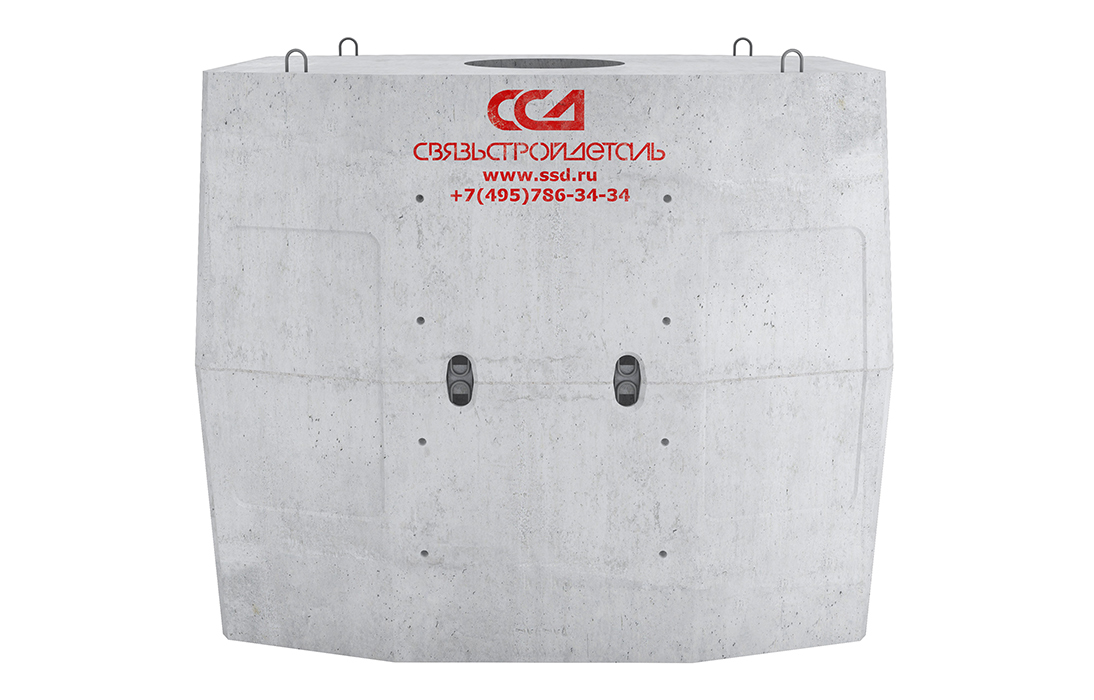

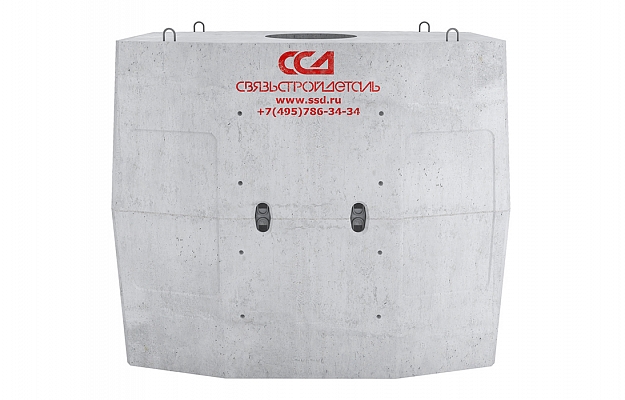

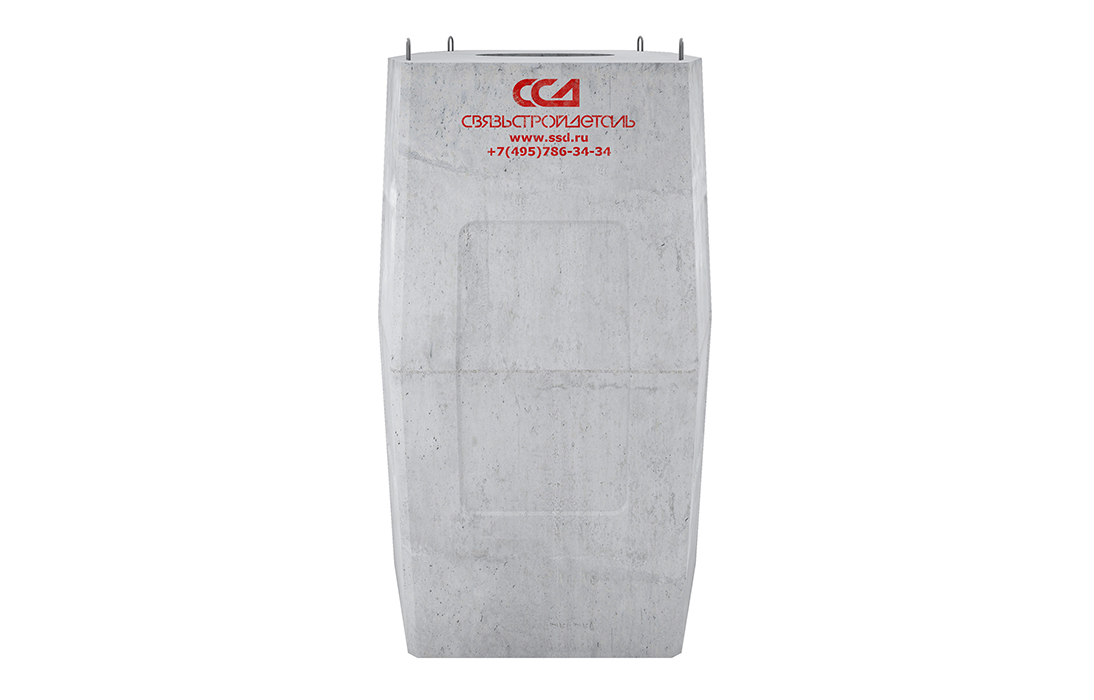

Колодец ККС-4-80 ГУ-ССД (усиленный) В30 внешний вид 1
Колодец ККС-4-80 ГУ-ССД (усиленный) В30 внешний вид 2
Колодец ККС-4-80 ГУ-ССД (усиленный) В30 внешний вид 3
Колодец ККС-4-80 ГУ-ССД (усиленный) В30 внешний вид 4
Колодец ККС-4-80 ГУ-ССД (усиленный) В30 внешний вид 5

Описание (PDF)

Предназначен для установки в зонах повышенных нагрузок, аэродромов, доков в качестве проходного, углового или разветвительного колодца (рекомендации по выбору колодцев для проектирования и строительства).

Колодцы типа «ГУ» в отличии обычных колодцев изготавливаются с увеличенной толщиной перекрытия и толщиной стенки колодца, коэффициент армирования увеличен , также для увеличения прочностных характеристик при формовании изделия используется класс бетона не ниже В30.

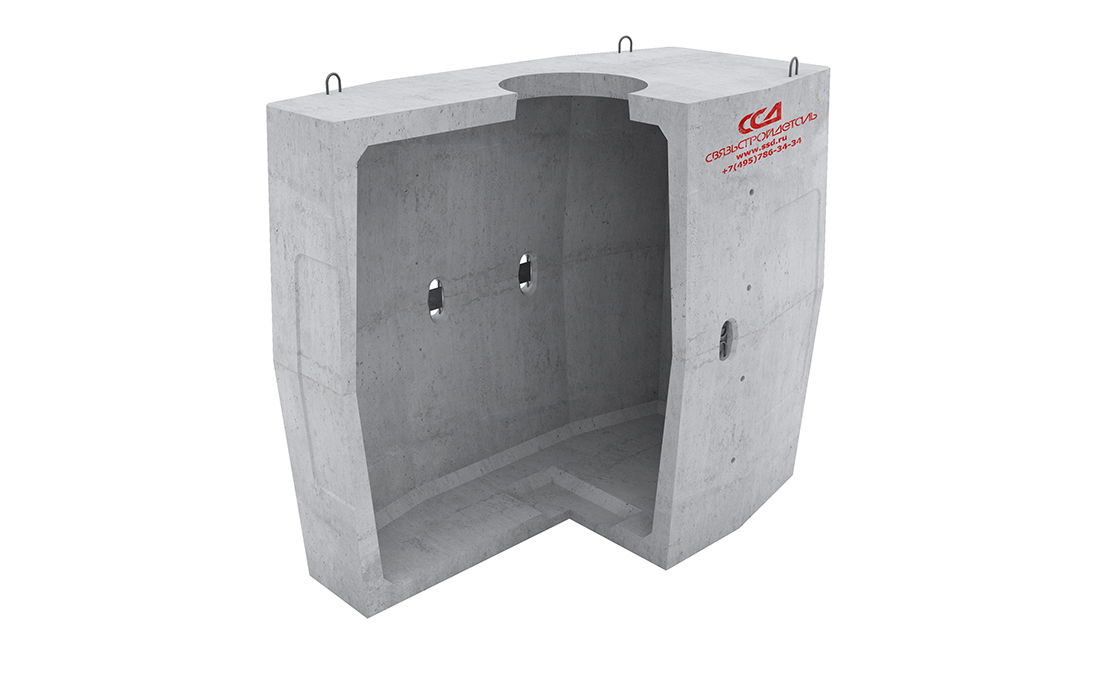

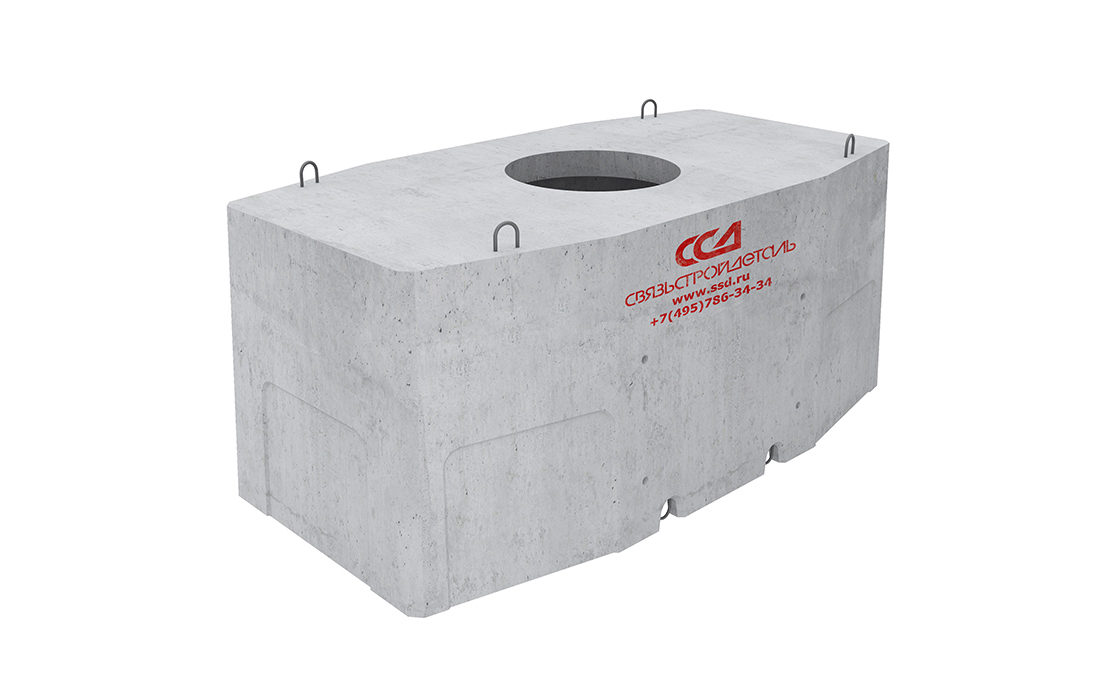

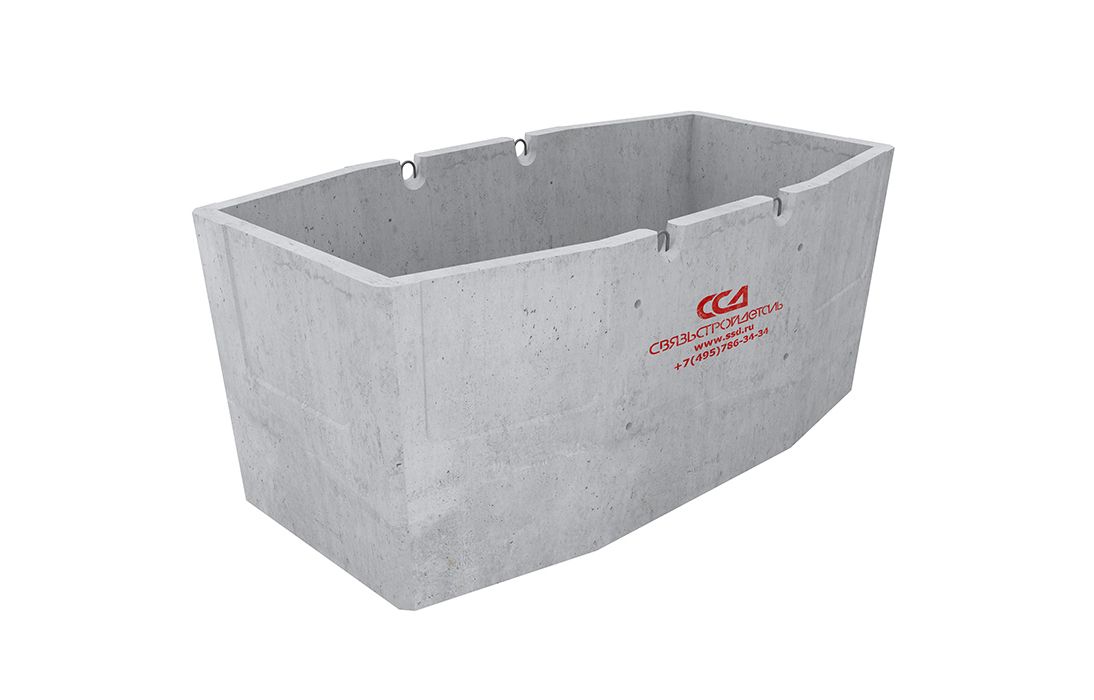

Колодец имеет в сечении восьмиугольную форму и состоит из двух элементов – верхней и нижней половин. Перекрытие верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люков. В основании корпуса колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На наружных поверхностях торцевых и боковых стен расположены глухие ниши, в пределах которых монтируются муфты ССД-Пайп (количество и диаметр труб определяется согласно опросному листу). На торцевых поверхностях корпуса колодца имеются петли для строповки при его погрузке и разгрузке с автомобиля, а также для опускания в котлован.

В качестве вводимых в колодец каналов могут использоваться разные по диаметру как ССД-Пайп, хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.

Использование трубы ССД-Пайп в отличии от других типов труб позволяют:
-сократить время прокладки кабельной канализации уменьшив трудозатраты в чел.-час;
-исключить процесс выреза или высверливания отверстий для ввода труб;
-исключить процесс заделки и гидроизоляции проёмов для ввода труб;
-сократить расходы на раствор, исключить необходимость применения кирпича;
-сократить расходы на фитинги для ввода трубы в колодец;
-гибкость трубы позволит исключить необходимость ввода трубы под углом.

Глубина установки колодца - не менее 500 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью усиленных разгрузочных плит типа ОП-2-У (У) и усиленных колец типа КО-Ч (У) и КО-ЧП (У).

Для идентификации завода-изготовителя колодца в течении всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – ССД.

Отдельно о качестве производства ССД:

После совместных разработок ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ» учитывая воздействие агрессивной среды, современные условия эксплуатации, железобетонные изделия производства ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ», выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.

Колодец кабельной канализации связи изготавливается из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс бетона-В30; морозостойкость-F200; водонепроницаемость-W10.

Класс бетона показывает фактическую прочность материала из которого изготовлено изделие, прочность бетона измеряется в кгс/см². Чем выше класс бетона, тем лучше его технические характеристики: прочность бетона, морозостойкость, водонепроницаемость.

Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.

Водонепроницаемость - способность материала не пропускать влагу под определенным давлением в течение определённого времени.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС на 21.01.2022 79 991.76 руб.
Мелкий опт нет
Оптовая скидка 0%
Цена оптовая, с НДС по запросу
Партнерская скидка нет
Цена розничная, без НДС на 21.01.2022 66 659.80 руб.
Мелкий опт нет
Оптовая скидка 0%
Цена оптовая, без НДС по запросу
Партнерская скидка нет
Наличие
Центральный склад (МО, Домодедово) 0 шт
Склад ЖБИ (Москва) 0 шт
Региональный склад (Новосибирск) 0 шт
Региональный склад (Екатеринбург) 0 шт
Срок поставки
2-4 недели *
Параметры товара
Характеристики
Класс бетона В30 (393 кгс/см²)
Морозостойкость F200 (200 циклов замораживания и оттаивания)
Водонепроницаемость W10 (1МПа)
Кол-во каналов Определяется проектом, до 12
Габаритные размеры, мм
- L 2470
- B 1380
- H 2020
Площадь поверхности изделия, м² 19
Кол-во и размеры ниш в боковых стенках, мм 4/560х980
Масса, кг 5020
Комплектация
Колодец (нижний элемент) 1 шт.
Колодец (верхний элемент) 1 шт.
Логистические параметры
Объем, м3: 6,885370
Вес, кг.: 5020
