Номенклатурный номер: 110301-01051 Скопировано в буфер обмена

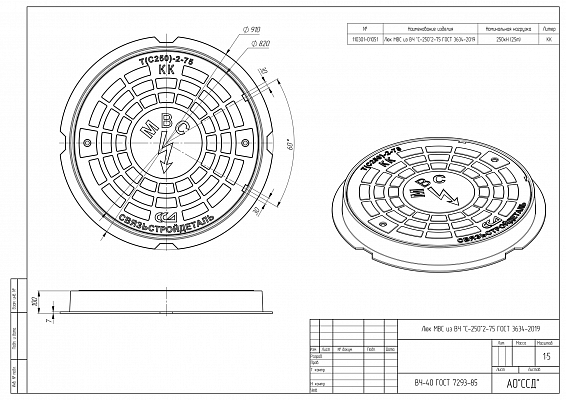

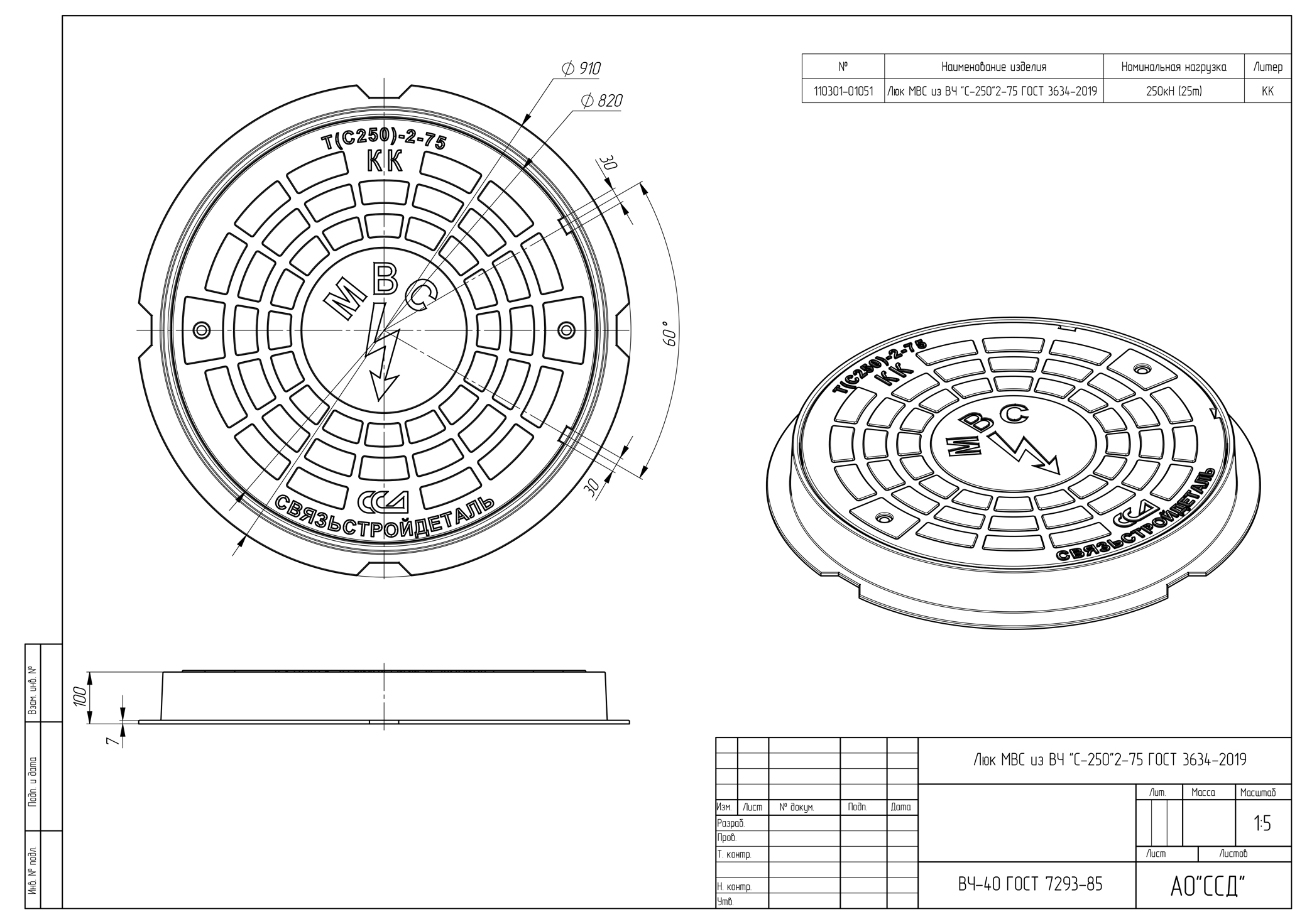

Люк МВС (ВКС, МКС) из ВЧ "С-250" 2-75 внешний вид 1

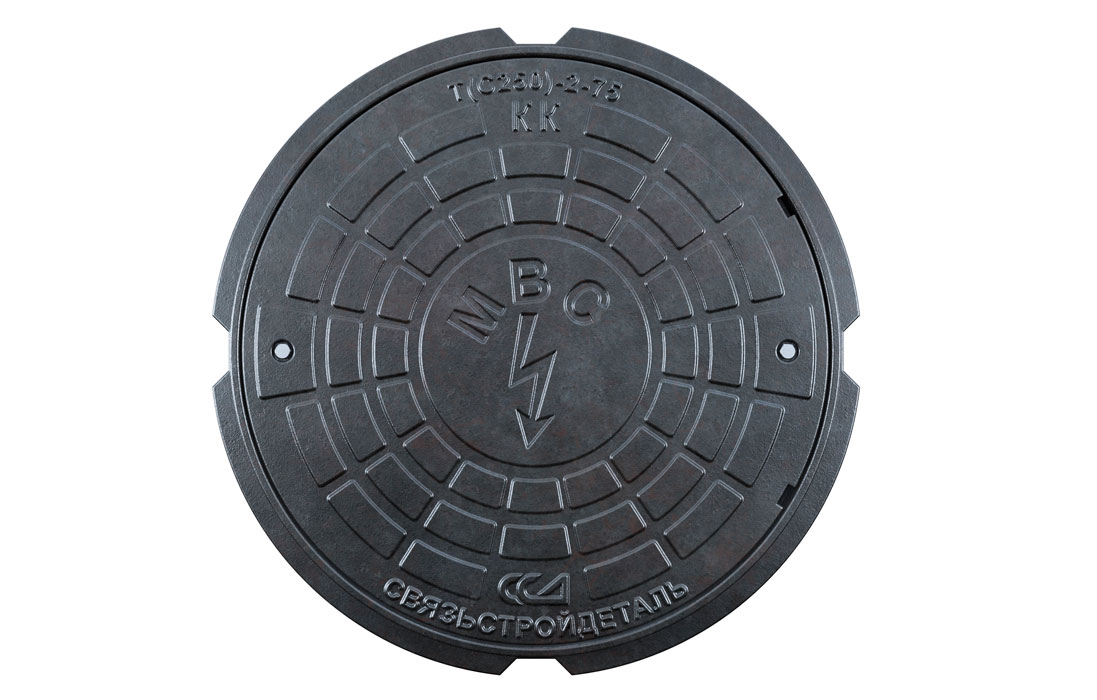

Люк МВС (ВКС, МКС) из ВЧ "С-250" 2-75 внешний вид 2

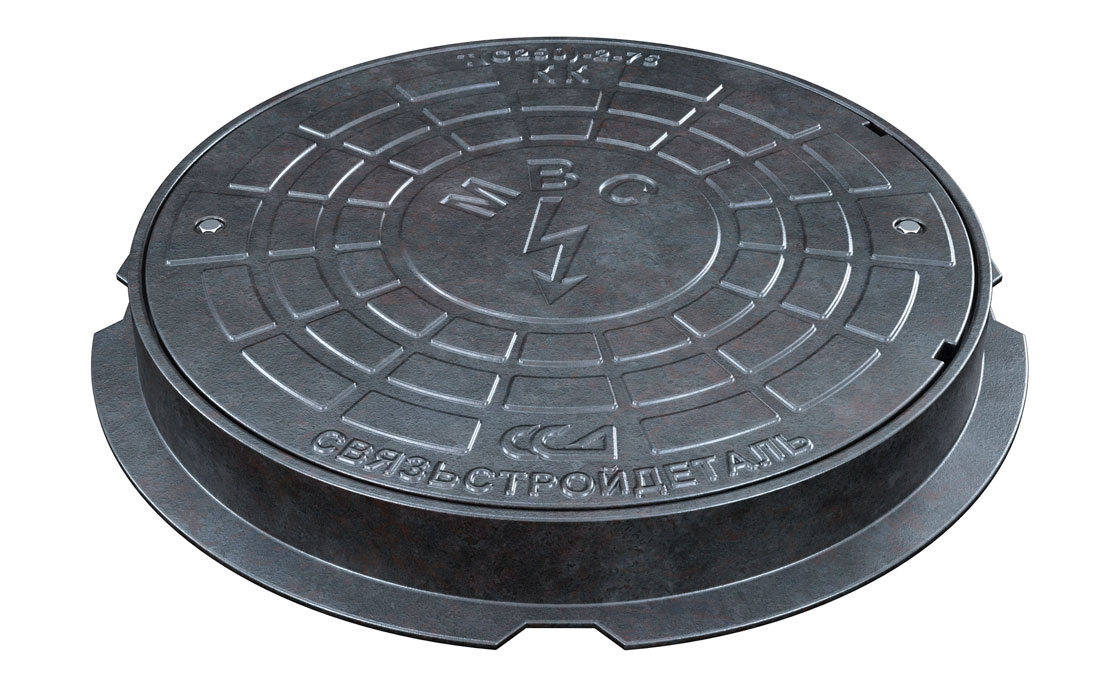

Люк МВС (ВКС, МКС) из ВЧ "С-250" 2-75 внешний вид 3

Описание (PDF)

Модель товара:   DWG RFA
Задать вопрос

Люк «МКС (МВС) из ВЧ «С-250» 2-75» используется при формировании горловины сооружения и предназначен для возможности монтажа и эксплуатационных работ кабельных колодцев силовых кабельных линий 6-220 кВ. Изделие изготавливается в соответствии с ГОСТ 3634-2019, конструктив изделия соответствует требованиям ПУЭ-7 п.2.3.122-2.3.133 «ПРОКЛАДКА КАБЕЛЬНЫХ ЛИНИЙ В КАБЕЛЬНЫХ СООРУЖЕНИЯХ». Люк в своей конструкции имеет опорную зону для возможности монтажа второй нижней крышки либо антивандального запорного устройства типа «ДКЛ МКС», «УЗНК», «УЗЛ» с возможностью дополнительного крепления металлической информационной таблички на нижнюю крышку люка с текстом предоставленным заказчиком. Надпись на табличке формируется путём прожигания металла на лазере. Изделие может поставляться как с наличием газоанализаторного отверстия в верхней крышки люка так и без него.

Крышка оснащена двумя запорными механизмами для защиты от краж и постороннего проникновения в колодец. Запорный механизм приводится в движение с помощью торцевого ключа.

На лицевой (внешней) стороне крышки люка возможно нанесение логотипа согласно требованиям заказчика. Возможно изготовление люка с надписью «МВС» взамен «МКС», с шарнирным (болтовым) креплением крышки люка к корпусу.

Люк рассчитан на номинальную нагрузку 25 тонн*сил (250 kH), с возможностью расположения в зонах тротуара, парковки, внутридворовых проездах и на дорогах с интенсивным движением.

С целью повышения антикоррозионных свойств люк покрывается трёхкомпонентным битумным составом чёрного цвета.

Люк МКС (МВС) монтируется на опорное кольцо 110301-01860 «Кольцо опорное КО-1,5 ф800 (В25) МОЭСК» с диаметром отверстия 800 мм. и высотой 150мм.

Производитель оставляет за собой право на внесение изменений в конструкцию, технические характеристики, внешний вид и комплектацию изделий, не ухудшающие их функциональных и потребительских качеств, без предварительного уведомления потребителя.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 24.07.2024 38 100.00 руб.
Оптовое кол-во: нет
Оптовая скидка: 0%
Цена оптовая, с НДС: по запросу
Цена розничная, Без НДС: на 24.07.2024 31 750.00 руб.
Оптовое кол-во: нет
Оптовая скидка: 0%
Цена оптовая, без НДС: по запросу
Параметры товара
Характеристики
Диаметр корпуса, мм 910
Высота, мм 100
Диаметр лаза, мм 750
Диаметр крышки люка, мм 820
Масса, кг 95
Комплектация
Корпус люка 1 шт.
Крышка люка 1 шт.
Запорное замковое устройство флажкового типа 1 шт.
Прокладка РТИ 1 шт.
Логистические параметры
Объем, м3: 0,082810
Вес, кг.: 95
Маркировка
МВС Московские Кабельные Сети
ВЧ Высокопрочный чугун
C250 Люк тяжелый c номинальной нагрузкой 250 кН
2 с запорным замковым устройством
75 диаметр проёма в корпусе (в сантиметрах)
