Номенклатурный номер: 110301-01717 Скопировано в буфер обмена

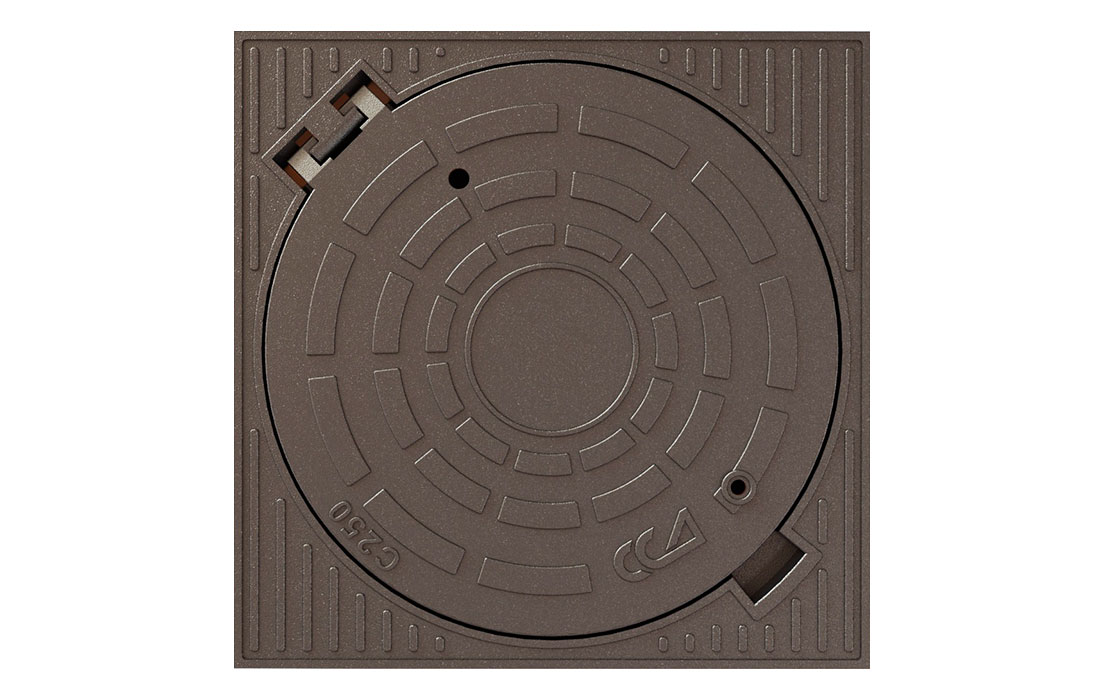

Люк квадратный "Арбат" ВЧШГ тип Т "А15-С250" (В) 2.7.8-60 (ОУЭ-КВ-А15-С250) внешний вид 1

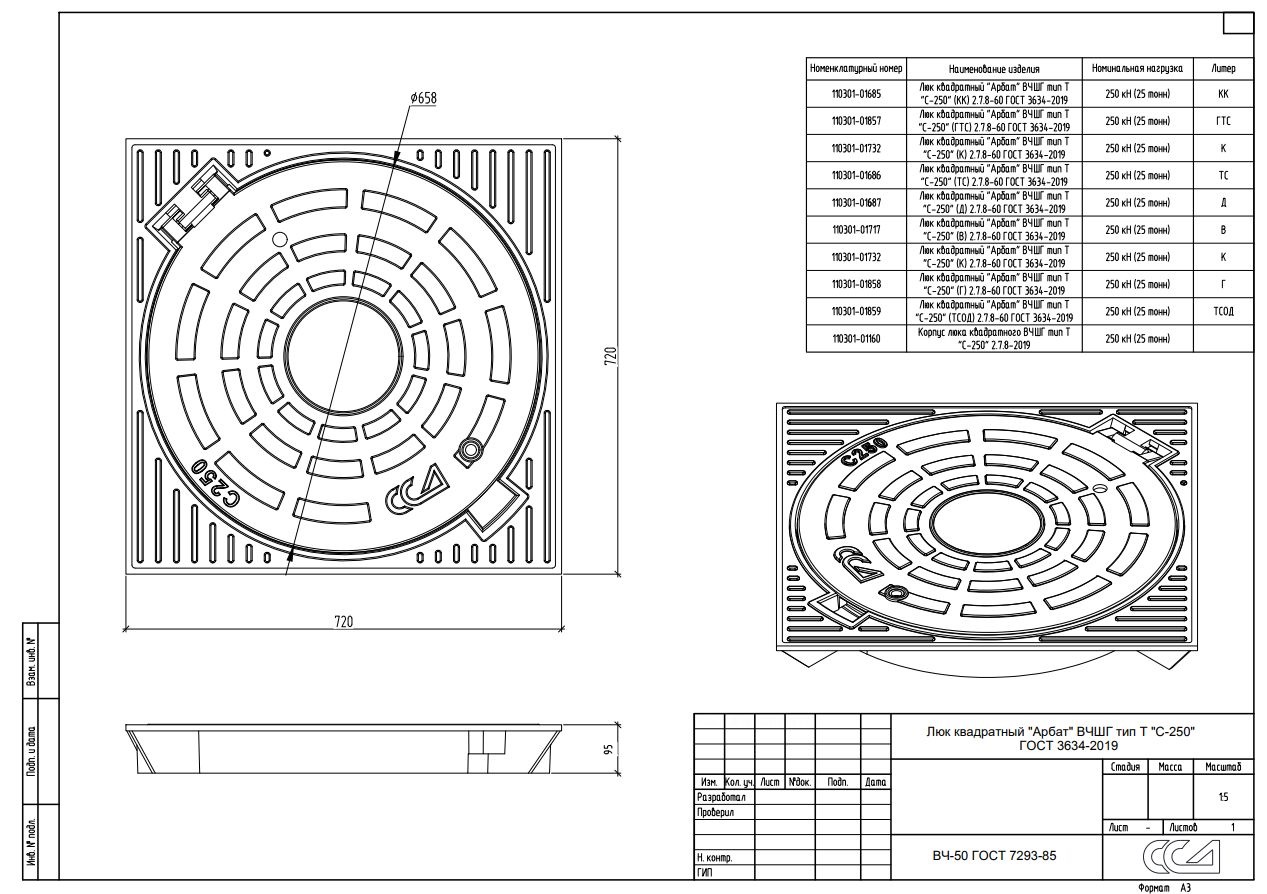

Люк квадратный "Арбат" ВЧШГ тип Т "А15-С250" (В) 2.7.8-60 (ОУЭ-КВ-А15-С250) внешний вид 2

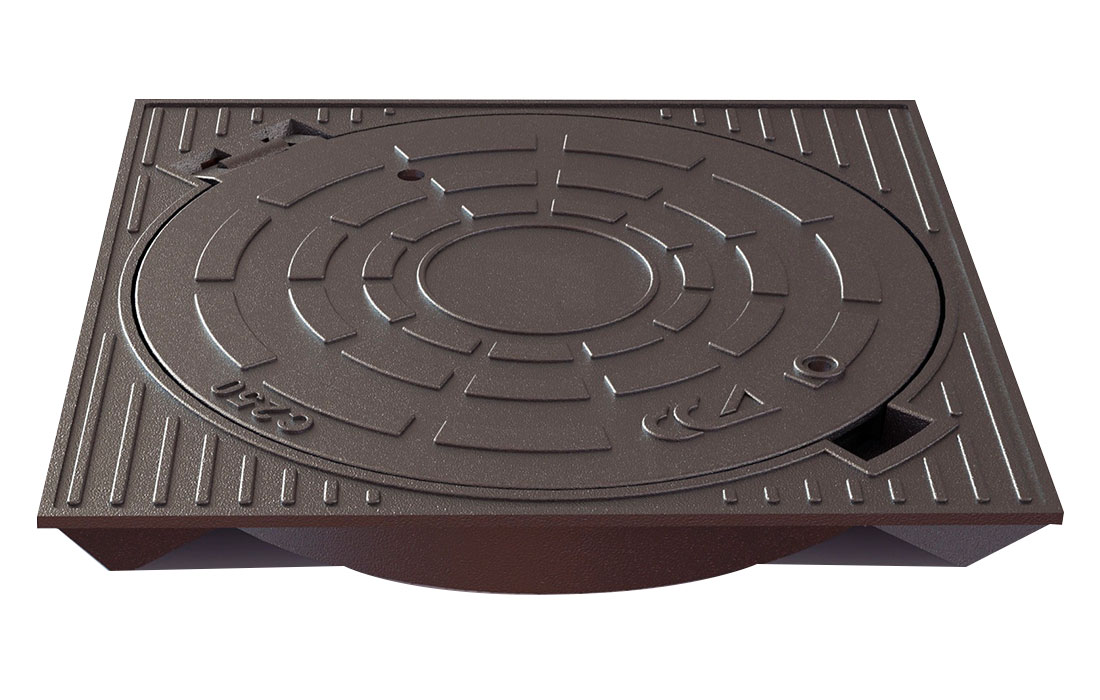

Люк квадратный "Арбат" ВЧШГ тип Т "А15-С250" (В) 2.7.8-60 (ОУЭ-КВ-А15-С250) внешний вид 3

Описание (PDF)

Предназначен для установки на горловины канализационных колодцев инженерных сетей Водопровода (В), расположенных в зонах тротуаров и дорог с интенсивным движением. Обеспечивает доступ в колодцы для проведения монтажных, инспекционных и ремонтных работ.

Люк квадратный тяжелого типа из высокопрочного чугуна с шаровидным видом графита «ВЧШГ» состоит из корпуса и крышки с шарнирным механизмом. Крышка люка без ушек соединена с корпусом с помощью шарнирного механизма. Угол открытия крышки 112°. Крышка оснащена запорным механизмом для защиты от краж и постороннего проникновения в колодец. Запорный механизм приводится в движение с помощью торцевого ключа с накидной головкой размером 17 мм (в комплект поставки не входит). Корпус люка оснащен Т-образной вибрационной прокладкой для более плотного прилегания крышки. Крышка имеет вентиляционное отверстие диаметром не менее 20 мм.

Особенности квадратных люков с шарнирным механизмом из «ВЧШГ»:

Удобства монтажа на тротуаре под плитку;
• не выделяются на фоне дорожного покрытия;
• меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
• возможность манипуляций одному человеку;
• отсутствие вибрирования крышки при наезде автотранспорта;
• битумное покрытие поверхности люка защищает конструкцию от коррозии;
• низкая стоимость металла ВЧШГ в пунктах приема металла;
• устойчивость к различным температурным режимам;
• облегчающий эксплуатацию шарнирный механизм крепления крышки к корпусу позволяет фиксировать крышку в трех состояниях - закрыто, открыто с фиксированным положением 112° и снято с корпуса при 110°;
• современный дизайн.

Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7 и изготавливаются согласно ГОСТ 3634-99 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев (европейский стандарт EN 124-1994)». Дополнительная информация о люках и их маркировке приведена в описании группы.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 22.06.2024 18 334.80 руб.
Мелкий опт: 10 шт
Оптовая скидка: 5%
Цена оптовая, с НДС: 17 418.06 руб.
Крупный опт: 30 шт
Оптовая скидка: 12%
Цена оптовая, с НДС: 16 134.62 руб.
Цена розничная, Без НДС: на 22.06.2024 15 279.00 руб.
Мелкий опт: 10 шт
Оптовая скидка: 5%
Цена оптовая, без НДС: 14 515.05 руб.
Крупный опт: 30 шт
Оптовая скидка: 12%
Цена оптовая, без НДС: 13 445.52 руб.
Параметры товара
Характеристики
Материал ВЧ-50
Номинальная нагрузка, т/кН 25/250
Длина, мм 720
Ширина, мм 720
Диаметр крышки, мм 658
Высота крышки, мм 24
Диаметр лаза, мм 600
Высота, мм 95
Масса, кг 57
Комплектация
Люк в сборе (корпус люка, крышка люка, эластическая прокладка, шарнир, запорный механизм)
Логистические параметры
Объем, м3: 0,083006
Вес, кг.: 57
